弧線圖 - Quick BI

弧線圖是一種常用的資料視覺效果圖表，通過弧線的方式展示資料之間的關係和分布，協助使用者更好地理解複雜的關係網路。

前提條件

已建立儀表板，請參見建立儀表板。

使用情境
弧線圖適用於展示和分析複雜關係網路的情境，可以用來揭示模式、趨勢和關聯關係協助解決問題，例如：銷售資料分析、金融市場分析、交通網路分析、網路安全分析等，能夠讓使用者更直觀地觀察資料之間的變化趨勢。
優勢簡介
弧線圖具有可視化複雜關係、突出關鍵節點、發現模式和趨勢等優勢，為使用者提供直觀、有效資料展示效果。
效果圖樣本

弧線圖有來源/維度、目標/維度、連限值/度量組成

在頁簽，選擇需要的維度欄位和度量欄位。
- 在來源/維度列中通過雙擊或拖拽地形式選擇資料。
- 在目標/維度列中選擇目標維度資料。
- 在連線值/度量列中選擇連線值內反饋的度量資料。
單擊更新系統自動更新圖表。
當您只需查看某個地區中的資料時，可以設定過濾器，篩選出需要的資料。
自動重新整理
設定該選項後，系統自動重新整理圖表資料。例如，選中該選項並設定時間長度為5，單位選擇分。則每間隔5分鐘，系統自動重新整理該圖表的資料。

下面為您介紹圖表的樣式配置，圖表通用的樣式配置請參見配置圖表標題區。

您可以在配置區頂部的搜尋方塊中輸入關鍵字快速尋找配置項進行配置。同時單擊右側圖表支援操作展開/收合全部類別。

在圖形地區中可自訂配置。

資料大小映射可支援多選節點和流線的兩種方式，不勾選流線選項時可自訂流線寬度，預設值為6px，峰值為12px，穀值為2px。

在圖形內可根據需求自訂修改配色。

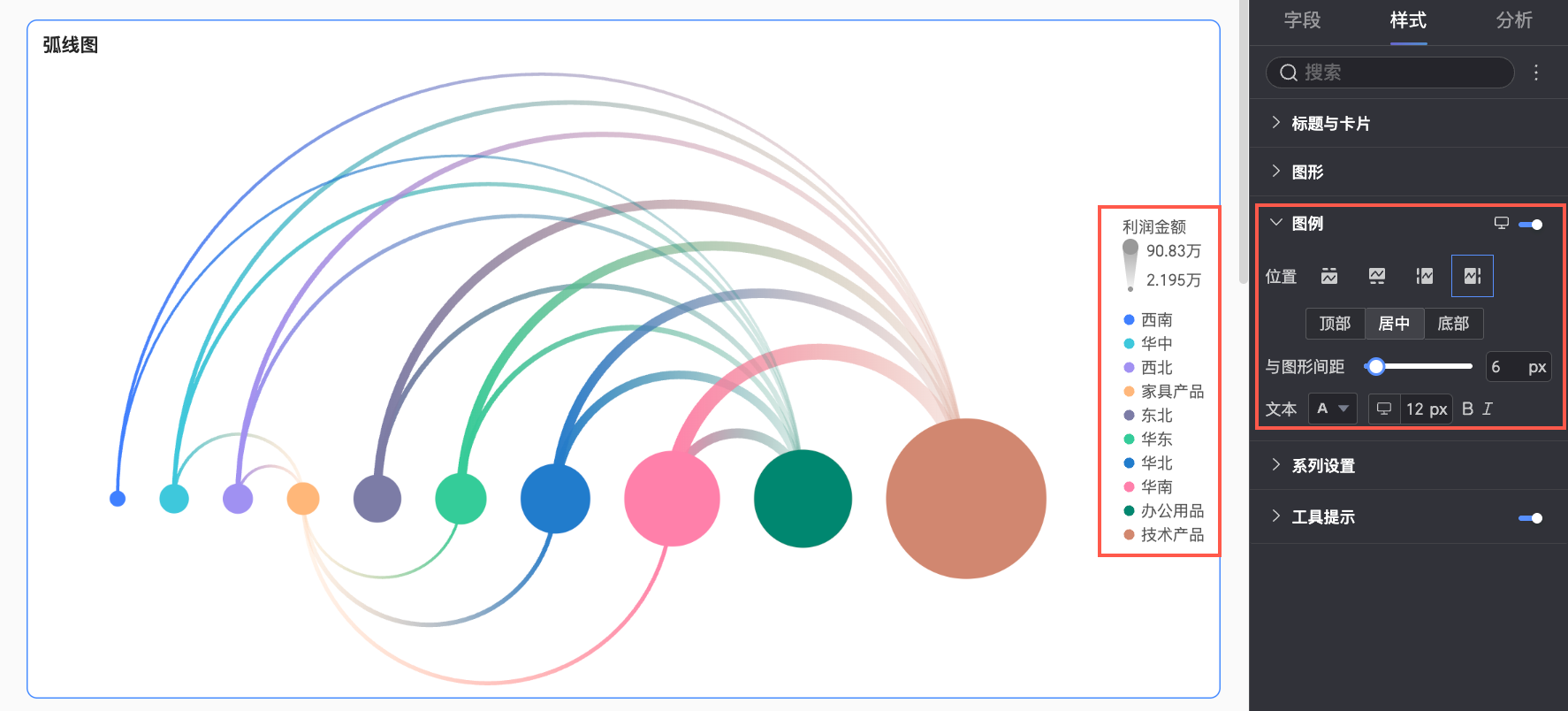

在圖例中，點擊表徵圖即可開啟圖表圖例，並設定圖例樣式。

圖表配置項	配置項說明
位置	設定圖例的顯示位置及對齊。當顯示位置選擇為上、下時：支援選擇居左、置中以及居右的對齊。當顯示位置選擇為左、右時：支援選擇頂部、置中、底部的對齊。此時您還可以進一步設定圖例與圖表資料內容間的距離。
文本	設定圖例的文本樣式，支援設定字型顏色、大小、粗細及是否傾斜。

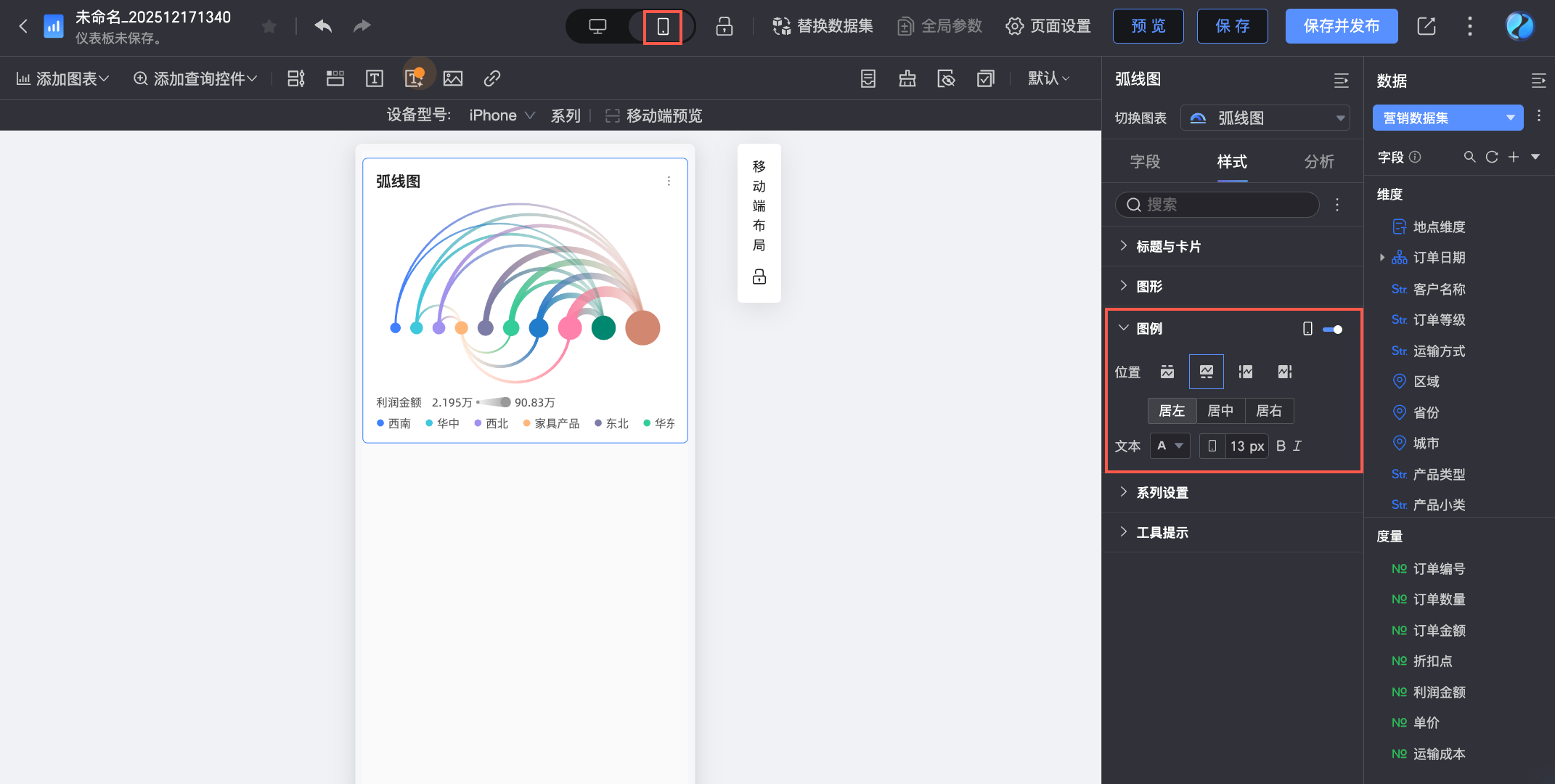

移動端圖例	PC端和移動端的圖例設定相互獨立，您可以通過儀表板編輯頁面頂部的PC端/移動端切換按鈕（）進入移動端編輯檢視，為移動端單獨設定適配的圖例，支援自訂移動端圖例的位置及文本樣式。

在系列設定中，設定系列樣式。

圖表配置項

配置項說明

請選擇系列

根據業務情境選擇維度或度量項。

別名

支援對系列名稱進行別名設定，例如：

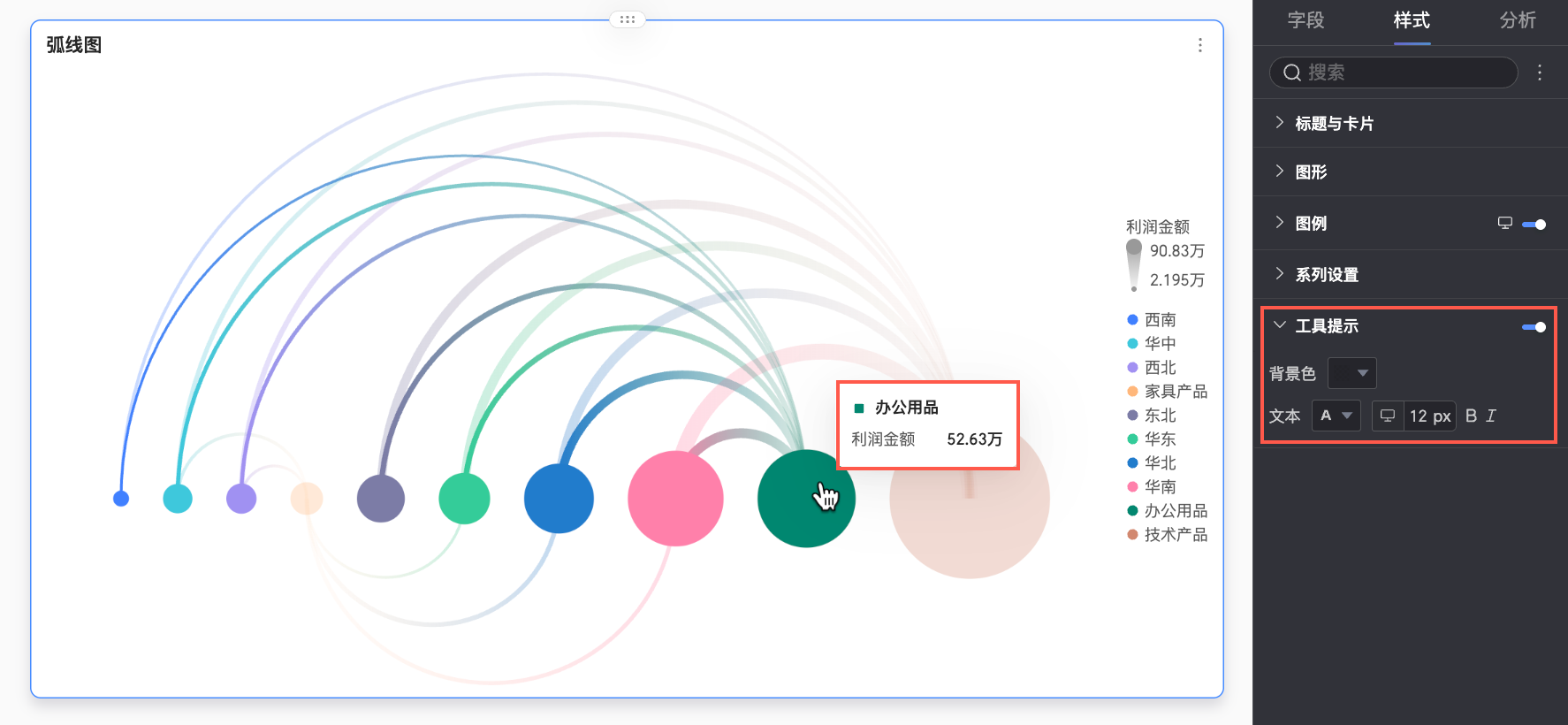

在工具提示中，點擊表徵圖即可開啟工具提示，並設定工具提示的樣式。

圖表配置項	配置項說明
背景色	設定工具提示框的背景填充色。

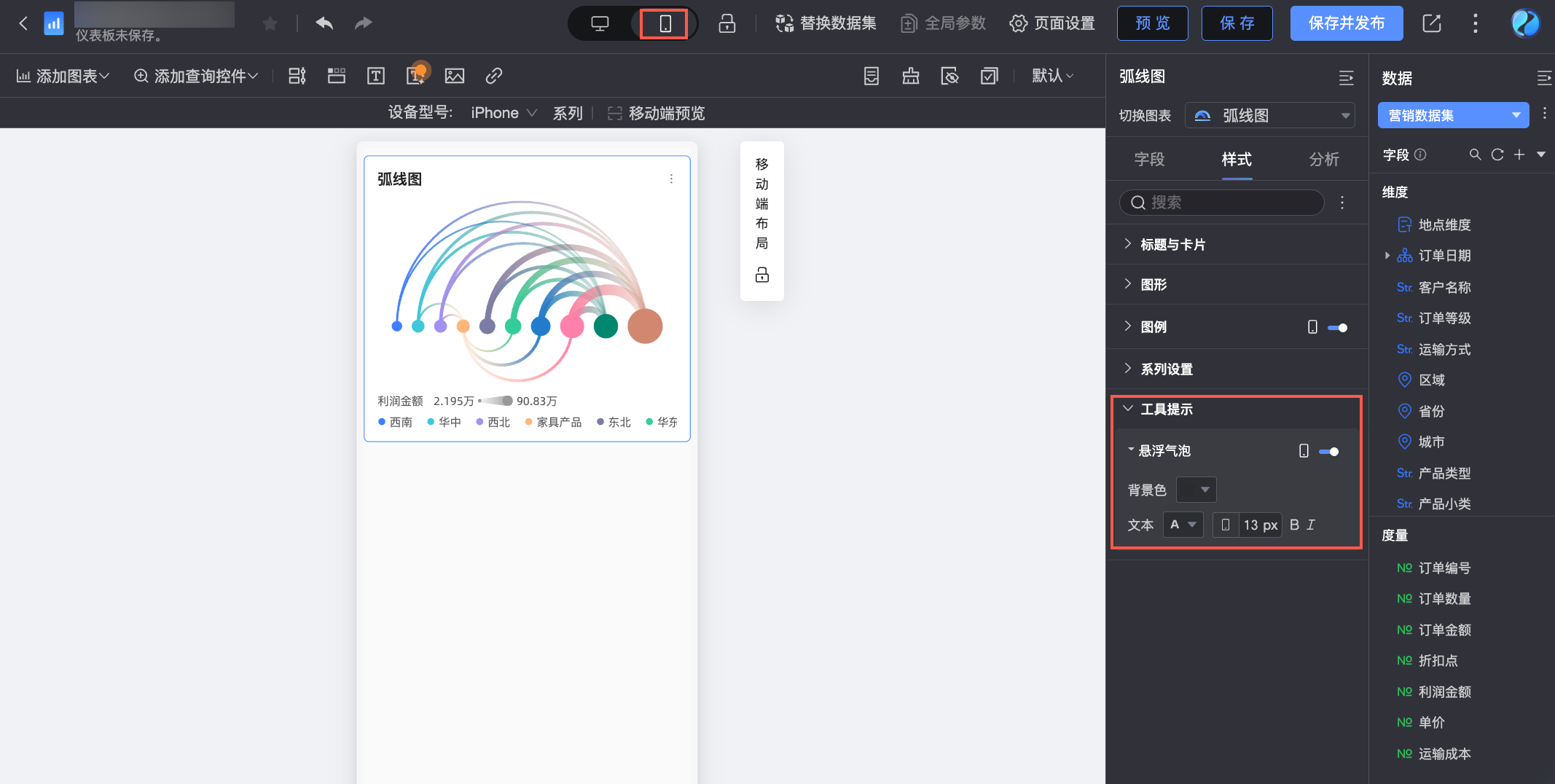

文本	設定工具提示框中文本的樣式，支援設定字型顏色、大小、粗細及是否傾斜。
