軌跡線層（v4.x版本）配置項詳解-DataV-阿里雲

本文為您介紹軌跡線層各配置項的含義。

圖表樣式

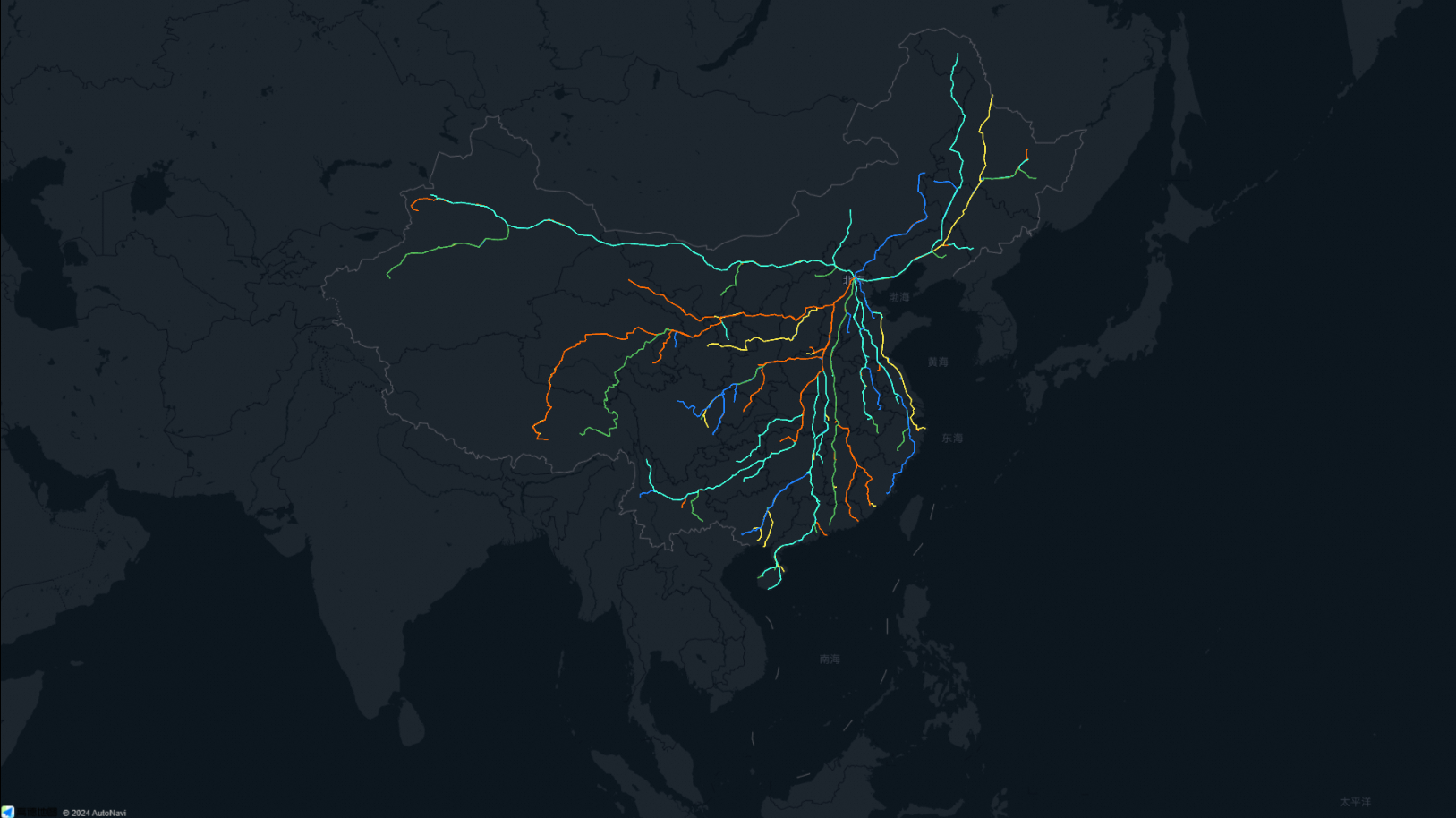

軌跡線層是基礎平面地圖 4.0的子組件，支援獨立的樣式和資料配置，能夠以一批軌跡點連線的形式表示人或物體移動的軌跡。

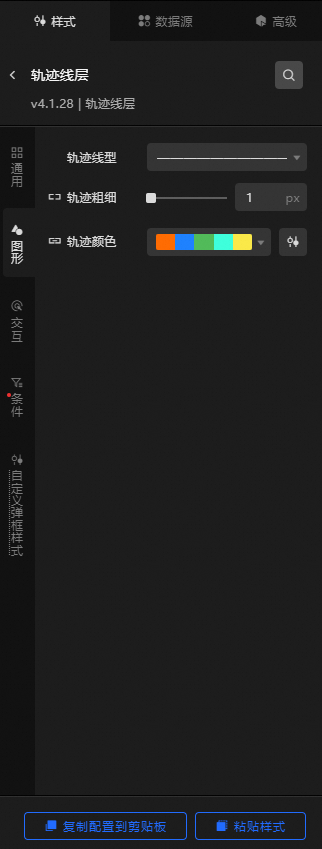

樣式面板

搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

通用：設定軌跡線層的通用配置參數項。

參數	說明
可見層級	設定軌跡線層的可見層級值，在設定的層級範圍內軌跡線層可見，層級之外不可見。取值範圍為0~22，單位級。
不透明度	設定軌跡線層的不透明度值，取值範圍為0~100，單位%。數值越大，熱力層樣式越不透明。

圖形：設定軌跡線層的圖形樣式參數項。

參數	說明
軌跡線型	單擊下拉框，選擇一種軌跡線類型樣式，系統預設內建四種類型的軌跡線。
軌跡粗細	設定軌跡線的粗細大小值，請參見尺寸映射器使用說明，配置不同軌跡線的粗細大小映射樣式。
軌跡顏色	資料中`colorField`欄位值對應軌跡線的顏色。請參見顏色映射器使用說明，配置不同軌跡線的映射顏色樣式。

互動：軌跡線層的互動配置項。

圖形互動

參數	說明
點擊聚焦	單擊左側表徵圖，可控制點擊聚焦互動功能的開啟或關閉。開啟後，單擊軌跡線，會根據軌跡線位置進行一定範圍比例的聚焦，聚焦範圍內邊距的取值範圍為0~300。說明地圖只有在沉浸態、預覽或發布時才能呈現效果。
懸停樣式	單擊懸停樣式左側的表徵圖，可控制懸停互動功能的開啟或關閉。開啟後可設定滑鼠移至上方時的軌跡線的顏色和粗細，軌跡粗細範圍為0~20，單位級。說明地圖只有在沉浸態、預覽或發布時才能呈現效果。

條件：條件樣式說明。

條件樣式：單擊右側的或表徵圖，添加或刪除一個條件樣式。單擊或表徵圖配置多個條件樣式的排列樣式。單擊表徵圖，即可複製當前選中條件樣式配置內容並新增一個同樣配置的條件樣式。具體樣式配置說明，請參見條件樹使用說明。

圖形：開啟開關，配置該樣式中的圖形配置項；關閉開關，無法配置該樣式下的圖形配置項。

參數	說明
軌跡線型	單擊下拉框，選擇一種軌跡線類型樣式，系統預設內建四種類型軌跡線。可通過表徵圖，確認在符合當前條件時是否應用當前樣式。
軌跡粗細	設定軌跡線的粗細大小值，範圍為0~20，單位px。可通過表徵圖，確認在符合當前條件時是否應用當前樣式。
軌跡顏色	配置軌跡線的顏色，可通過表徵圖，確認在符合當前條件時是否應用當前樣式。

自訂彈框樣式：設定軌跡線層內自訂彈框的樣式參數。

參數	說明
彈框開關	開啟開關，可以通過點擊或懸浮觸發彈框。
顯示方式	設定軌跡線層彈框顯示的方式，可選，包括點擊和懸浮兩種方式。
相對位移	設定彈窗在水平和垂直方向的相對位移像素距離，取值範圍為-1000~1000，單位為px。
文本樣式	設定彈框內的文本樣式，包括文本的字型樣式、字型大小大小、顏色和文本粗細。
顯示空值	開啟開關，在無`info`欄位或空`info`欄位對象上可以彈框顯示為“無資料”，關閉開關時，對於無`info`欄位的資料，互動不會彈出對應的彈框。
彈框樣式	內邊距：設定彈框文本的內容距離上下左右四個方向的邊距值。邊框樣式：設定彈框邊框的圓角值、線寬和顏色。背景顏色：設定彈框的背景顏色。投影樣式：設定彈框投影的模糊色、模糊半徑、X位移和Y位移。關閉按鈕：開啟開關，軌跡線層的彈框顯示關閉按鈕和按鈕的顏色。指向箭頭：開啟開關，軌跡線層的彈框顯示指向箭頭。

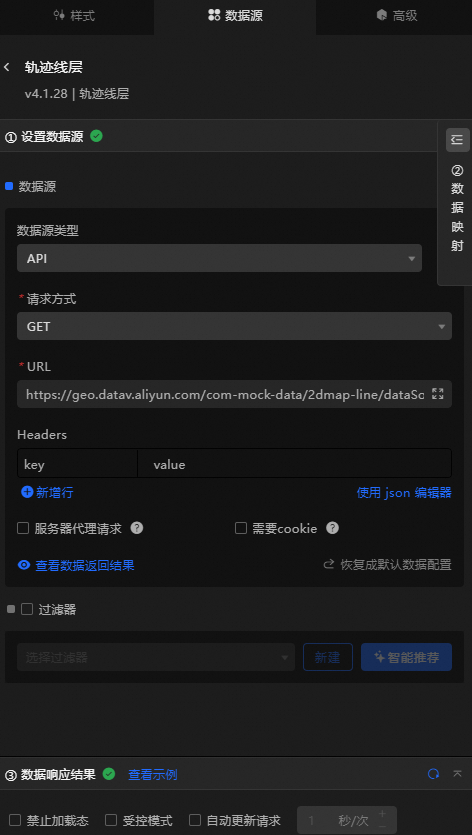

資料來源面板

欄位	說明
`geometry`	必選，軌跡線的平面空間資料。
`name`	可選，軌跡線的名稱。
`value`	可選，軌跡線的值。
`id`	可選，軌跡線的ID唯一標識碼。
`sizeField`	可選，軌跡線的線寬映射欄位。
`colorField`	可選，軌跡線的顏色映射欄位。
`popupType`	可選，彈框類型（需要搭配二次開發功能使用）。
`info`	可選，自訂彈框內容欄位，支援HTML片段。

資料項目配置	說明
資料來源	組件的資料來源中通過代碼編輯或可視化編輯展示了組件所包含的資料欄位。也可以修改資料類型，靈活配置組件資料。
資料對應	當您需要自訂圖表欄位配置時，可以在資料對應模組設定不同的欄位對應內容，將這些欄位對應到組件對應的欄位上。無需修改資料來源中的欄位，就可以實現資料的即時匹配。也可以單擊表徵圖對欄位分別樣式配置。
過濾器	開啟過濾器，選擇已建立的資料過濾器或建立資料過濾器，並配置資料過濾器指令碼，實現資料的篩選功能。詳情請參見管理資料過濾器。
資料響應結果	即時展示了組件所使用的資料。當組件資料來源發生變化時，資料響應結果會對應展示最新的資料。如果系統反應延遲，您可以單擊右側的表徵圖，查看資料響應結果，也可以單擊右側的表徵圖，擷取組件的最新資料。您也可以單擊查看樣本，查看當前組件的響應結果樣本。
禁止載入態	勾選複選框，在組件更新和預覽資料看板時，將看不到組件初始化時的載入內容，去勾選則相反。預設為去勾選狀態。
受控模式	勾選複選框，組件初始化狀態下不請求資料，僅通過全域變數或藍圖編輯器配置的方法發起請求資料；去勾選複選框，可以使用自動更新請求資料。預設為去勾選狀態。
自動更新請求	勾選複選框，可以手動輸入輪詢的時間頻次設定動態輪詢。清除後則不會自動更新，需要手動重新整理頁面，或通過藍圖編輯器和全域變數事件來觸發請求更新資料。

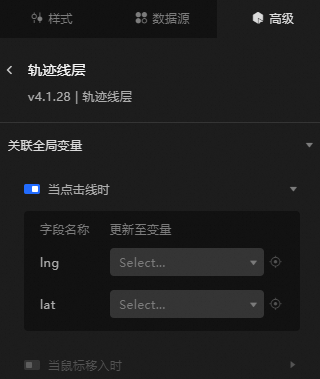

進階面板

開啟開關，開啟關聯全域變數功能，可單擊某條線或滑鼠移入線上時，觸發資料請求，拋出臨時變數，實現在單擊或滑鼠移入到線時，動態載入不同線的資料。預設拋出所單擊地區的lng和lat值，具體配置請參見組件互動配置。

藍圖互動

單擊頁面左上方的表徵圖，進入藍圖頁面。
在圖層節點頁簽下，將當前組件添加至主畫布中。

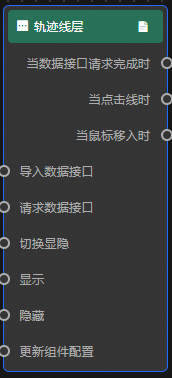

查看藍圖配置參數。

事件

事件	說明
當資料介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果軌跡線。
當點擊線時	當單擊軌跡線層內的某一條線時，拋出資料。
當滑鼠移入時	當滑鼠移入軌跡線層的某一條線時，觸發事件並拋出資料。

動作

動作	說明
匯入資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果軌跡線。
請求資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如軌跡線層配置了API資料來源為`https://api.test`，傳到請求資料介面動作的資料為`{ id: '1'}`，則最終請求介面為`https://api.test?id=1`。
切換顯隱	切換組件顯示或者隱藏，不需要參數。
顯示	顯示組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
隱藏	隱藏組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
