AnalyticDB：產品整體介紹

概述

AnalyticDB PostgreSQL版支援JDBC/ODBC串連，支援SQL 2003文法標準，相容PostgreSQL，Greenplum，和部分Oracle文法，同時提供PL/pgSQL預存程序。另外在SQL基礎上，支援Apache MADLib機器學習，PostGIS地理位置分析，以及JSON/JSONB半結構化資料，圖片音頻等非結構化資料與結構化資料融合分析功能。

在部署形態層面，AnalyticDB PostgreSQL版提供阿里雲公用雲端服務，隨用隨付，支援垂直升降配和水平擴容，另外支援儲存容量獨立線上擴容；同時提供阿里雲企業版，和敏捷版DBStack混合雲部署形態，同時支援X86和ARM平台。

在第三方認證層面，AnalyticDB PostgreSQL版通過了“國際資料庫TPC官方TPC-H 30TB認證”（性價比綜合排名第一），信通院“分散式交易型資料庫基礎能力評測”（TPC-C）和“分布式AnalyticDB大規模效能認證”（640節點 TPC-DS 100TB）。

技術架構

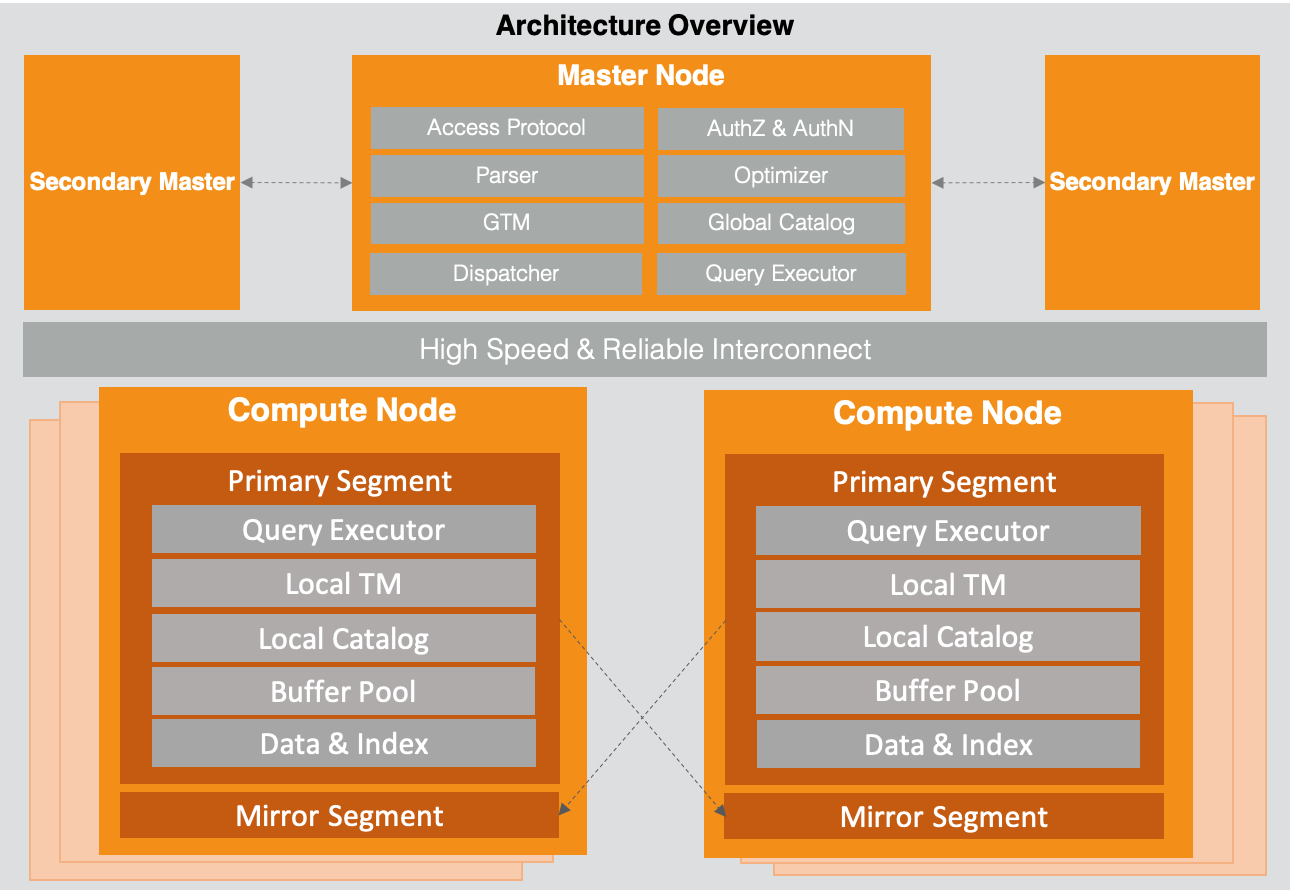

以下為AnalyticDB PostgreSQL版的架構圖，主要包含Master Node和Compute Node兩大組件，中間通過Interconnect進行互聯通訊和資料交換傳輸。

Master Node和Compute Node提供多副本保障服務高可用和資料高可靠，同時均支援通過Scale Out水平擴充來提高叢集整體寫入查詢並發和吞吐。

模組組件

• Master Node

  • Master Node主要負責用戶端連線協定層接入（Access Protocol），認證和鑒權（Authorization & Authentication），SQL解析（Parser），重寫（Rewrite），最佳化（Optimizer），和執行分發協調（Dispatcher）。

    另外，Master Node還包含全域交易管理員（Global Transaction Manager），負責全域事務ID、快照產生和分散式交易管理；全域中繼資料目錄（Global Catalog）則記錄了使用者，庫，表，視圖，索引，分布分區等資料庫物件的中繼資料資訊。

• Compute Node

  • Compute Node包含了一組Segment，部署形態上可以是物理機，VM或者容器。

• Segment

  • Segment是負責具體的SQL執行和資料存放區節點。其中本地中繼資料（Local Catalog，與Master Node Global Catalog保持同步）起到加速執行的功能（Segment無需每次訪問Master Node獲得中繼資料資訊）；本地交易管理員（Local Transaction Manager）提供本地事務能力；緩衝管理器（Buffer Pool）則提供了資料的讀寫緩衝，用於提升讀寫效能。

  • 執行引擎（Query Executor）通過向量化（Vectorization）和即時編譯（JIT）等技術，相比傳統逐行計算的火山模型獲得數倍效能提升。

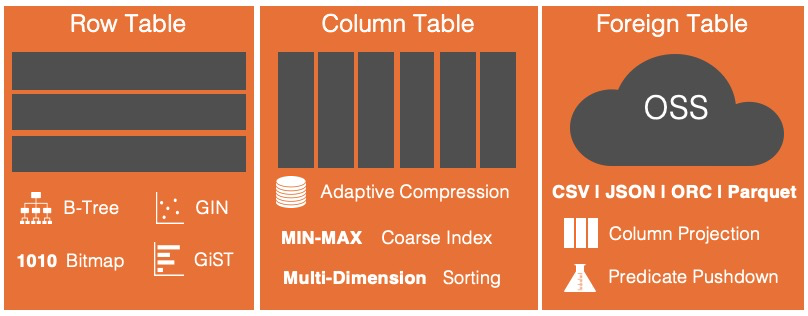

  • 資料和索引（Data & Index）支援行存表，列存表，和外表以及相應索引：

    • 行存表：資料按行存放，支援主鍵，B+樹索引，Bitmap索引，GIN索引等，適合資料即時寫入更新刪除，點查，範圍查，通過MVCC提供事務能力。

    • 列存表：資料按列存放，高壓縮比，適合追加寫（少量更新刪除）情境。通過B+樹索引支援高效點查，同時在block層級提供min&max輕量級索引，資料可按多列進行多維排序，支援任意排序列的組合過濾，支援高效分析情境。

    • 外表：中繼資料存放在本地系統資料表，資料存放在OSS，支援的資料格式包括ORC，Parquet，CSV，JSON，支援表分區，其中ORC和Parquet支援列過濾和謂詞下推，提升分析效能。除OSS外，同時也支援Hadoop（HDFS, Hive）外表。



組件互動

下圖展示了用戶端從建立串連到執行一條完整SQL整個過程中上述主要模組組件的互動和執行流程。

資料模型

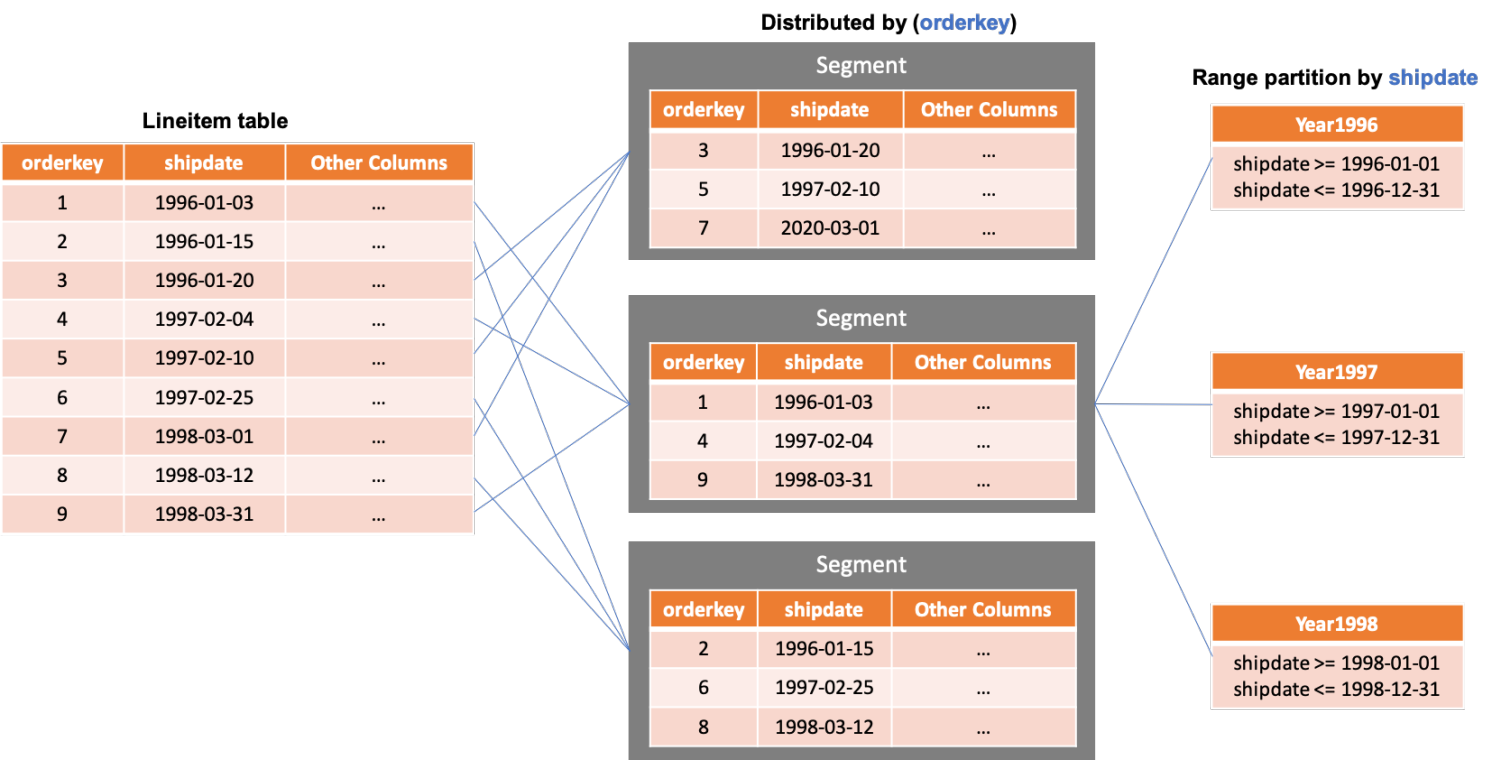

將表資料均勻的分布到各個節點中，是發揮叢集整體IO效能，提升儲存容量，最佳化計算與網路傳輸效率的關鍵。除了預設的雜湊分布策略，AnalyticDB PostgreSQL版還支援複製分布和隨機分布。複製分布是指在每個儲存節點上都存放該表的全量資料，通常用於經常被關聯查詢的小表，在執行相應查詢時無需資料廣播或重分布環節，提升查詢效能。另外也支援隨機分布策略，主要情境是當前表欄位中無合適欄位作為hash分布列（比如會引起各個節點資料扭曲），同時該表也不小（不適合複製策略），隨機分布可以讓該表資料被均勻擺放到各節點。

在將表資料分布到各個儲存節點後，在單個節點上根據業務情境可對錶資料進行分區，在執行具體查詢時進行分區裁剪，縮小尋找和資料處理範圍。AnalyticDB PostgreSQL版支援範圍和列表分區類型，同時支援多級分區。下圖展示了一張使用者表顯示通過ID列hash分布到3個節點，然後在每個節點上按date列進行定界分割，然後再按city列進行列表分區。圖中最右邊的每個分區都對應了一份資料存放區和索引。這些分區表可以是行存表，也可以是列存表，或者外表。比如業務上完全可以對最近需要寫入的分區（Mar）使用行存表，過去已經歸檔的分區（Feb）使用列存表，出於降低成本考慮，也可以對較少查詢的分區（Jan）使用OSS外表。

資料庫物件

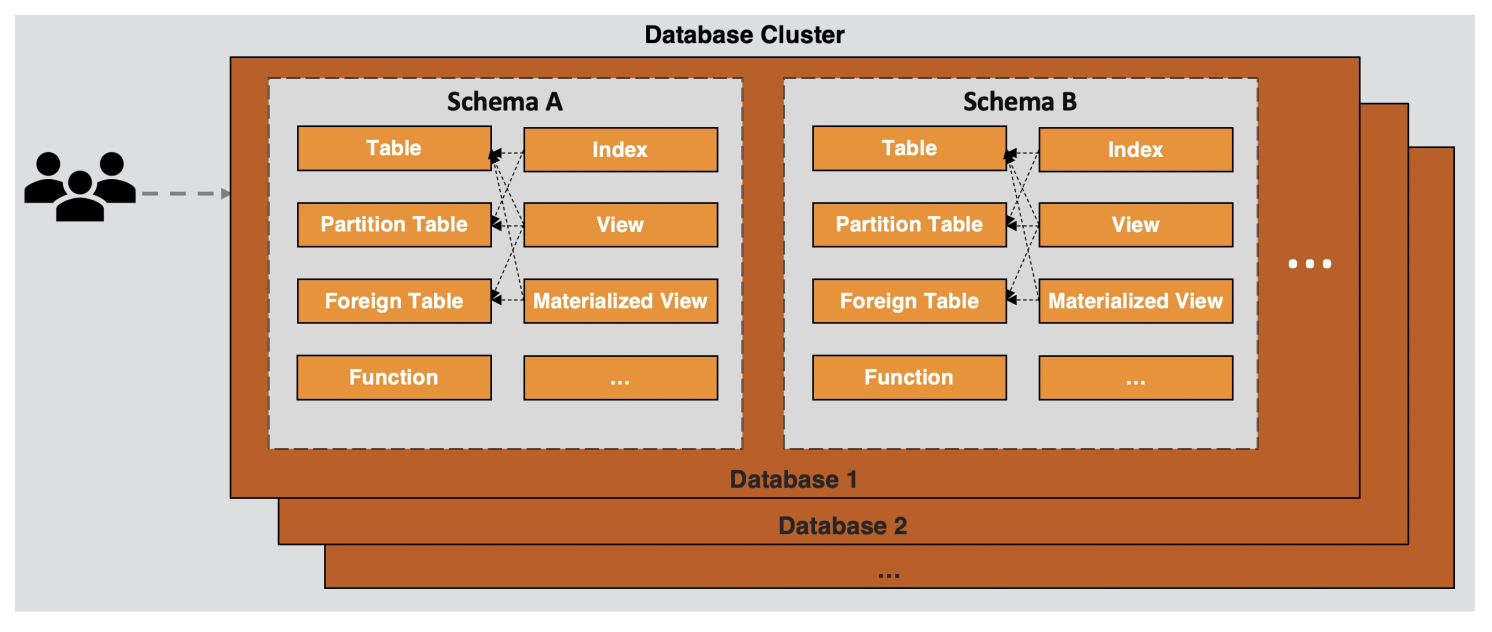

AnalyticDB PostgreSQL版不僅僅是關係型也是對象-關係型，資料庫的對象通常包括：表、視圖、函數、序列、索引、分區子表、外部表格等，而對象-關係型則進一步支援使用者自訂對象和它的屬性，包括資料類型、函數、操作符，域和索引，甚至複雜的資料結構也可以被建立，儲存和檢索。這些對象將按照邏輯劃分成不同的集合即組成模式（schema），每當新資料庫建立後，都會預設為資料庫建立模式public，這也是該資料庫的預設模式，並且允許每個使用者（角色）進行訪問，所有為此資料庫建立的對象一般都將預設在這個模式中。

資料庫是資料庫物件的物理集合，而模式則是資料庫內部用於組織管理資料庫對象的邏輯集合，模式之下則是各種應用程式會接觸到的對象，比如表、索引、資料類型、函數、操作符等。使用模式把資料庫物件組織成邏輯組，讓它們便於管理，允許多個使用者（角色）使用同一個資料庫不會互相干擾。

使用者（角色）是資料庫（叢集）全域範圍內的許可權控制系統，用於各種叢集範圍內所有的對象許可權管理。使用者不特定於某個單獨的資料庫，如果需要登入資料庫管理系統則必須串連到一個資料庫上，使用者可以擁有各種資料庫物件。

預設情況下，使用者看不到模式中不屬於他們所有的對象，需要對象所有者賦予相應許可權。如果已經被賦予適當的許可權，使用者也可以在別的使用者模式裡建立對象。請注意，預設每個使用者都在public模式上有建立對象的許可權，比如建立一個表並讀寫資料。

在AnalyticDB PostgreSQL版資料庫中，所有對象作為系統中繼資料將同時被儲存在Master伺服器和Segment伺服器上。
