分支節點是DataStudio中提供的邏輯控制系列節點之一。本文將為您介紹如何使用分支節點，在特定時間執行任務的方法。
分支節點產生背景
Cron運算式無法實現一個節點需要每個月的最後一天執行的情境，分支節點產生後，您可以套用switch-case編程模型實現該需求。詳情請參見分支節點。
分支節點與其它控制節點
在資料開發頁面，您可以看到目前的版本的DataWorks支援的賦值節點、分支節點和歸併節點等控制節點。
各類型控制節點的作用如下：
賦值節點：您可以通過賦值節點把自己的結果傳給下遊，詳情請參見賦值節點。
賦值節點複用了配置節點上下文依賴的特性，在已有常量和變數節點內容相關的基礎上，賦值節點支援自訂的上下文輸出。DataWorks會捕獲或列印賦值節點的查看結果，並將該結果以outputs形式作為上下文輸出參數的值，供下遊節點引用。
分支節點：可以決定哪些下遊正常執行，詳情請參見分支節點。
分支節點複用了DataWorks上依賴關係設定的輸入和輸出的特性，詳情請參見配置同周期調度依賴。
對於普通節點，節點的輸出僅僅是一個全域唯一的字串。當下遊需要設定依賴時，搜尋這個全域唯一的字串作為節點的輸入即可掛到下遊節點列表中。
但是，對於分支節點您可以在設定下遊依賴時，選擇某一個條件關聯的輸出作為分支節點的輸出。節點在成為分支節點下遊的同時，也關聯到了分支節點的條件上：
滿足該條件，該輸出對應的下遊才會被正常執行。
其它未滿足條件的輸出對應的下遊節點，會被置為空白跑。
歸併節點：無論上遊是否正常執行，本身都會正常調度。
未被分支節點選中的分支，DataWorks會把該分支鏈路上所有的節點執行個體置為空白跑執行個體，即一旦某個執行個體的上遊有一個空跑執行個體，它本身也會變為空白跑。
DataWorks當前可以通過歸併節點來阻止該空跑的屬性無限制地傳遞下去：無論歸併節點執行個體上遊有多少個空跑的執行個體，歸併節點都會直接成功，且不會再把下遊置為空白跑。

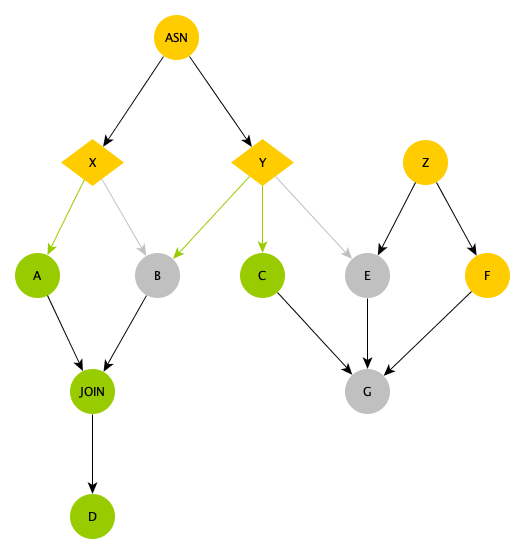

下圖為存在分支節點的情況下，依賴樹的邏輯關係。
ASN：一個賦值節點，用於對比較複雜的情況進行計算，以便選擇分支節點的條件。
X和Y：分支節點，處於賦值節點ASN下遊，根據賦值節點的輸出進行分支的選擇。如圖中綠色線條所示，X節點選擇了左邊的分支，Y節點選擇了左邊兩個分支：
A和C節點由於在X和Y節點被選擇的輸出下遊，因此正常執行。
B節點雖然在Y節點被選擇的分支下遊，但由於X節點未選擇該輸出，因此B節點被置為空白跑。
E節點由於未被Y節點選中，因此即使有一個普通的Z節點上遊，也同樣被置為了空跑。
G節點由於上遊E節點空跑，因此即使C/F都正常執行，G節點同樣空跑。
空跑屬性什麼情況下才能不再向下傳遞？
JOIN節點是一個歸併節點，它的特殊功能就是停止空跑屬性的傳遞，可以看到由於D節點處於JOIN節點下遊，因此B節點的空跑屬性被阻斷了，D節點可以開始正常跑了。
您可以通過利用分支節點配合其它控制節點，滿足某個節點只有每個月最後一天啟動並執行需求情境。
使用分支節點

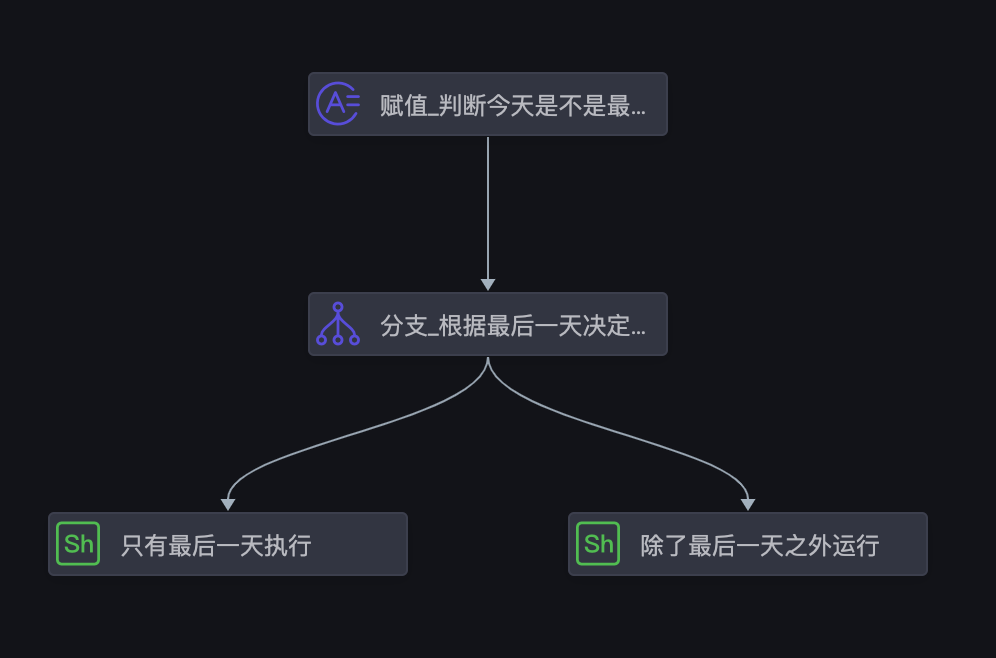

定義任務依賴。
根節點賦值節點通過定時時間SKYNET_CYCTIME來計算當前是否為本月的最後一天。如果是，則輸出1。如果不是，則輸出0。該輸出會被DataWorks捕獲，傳遞給下遊。
分支節點通過賦值節點的輸出來定義分支。
兩個Shell節點掛在分支節點下，分別執行不同的分支邏輯。
定義賦值節點。
建立賦值節點時，會內建一個outputs，賦值節點支援編寫SQL、SHELL和Python三種語言。
對於SQL類型，DataWorks捕獲最後一條SELECT語句作為outputs的值。
對Shell和Python類型，DataWorks捕獲最後一行標準輸出作為outputs的值。
本文採用Python類型作為賦值節點的代碼，調度屬性和代碼設定如下。

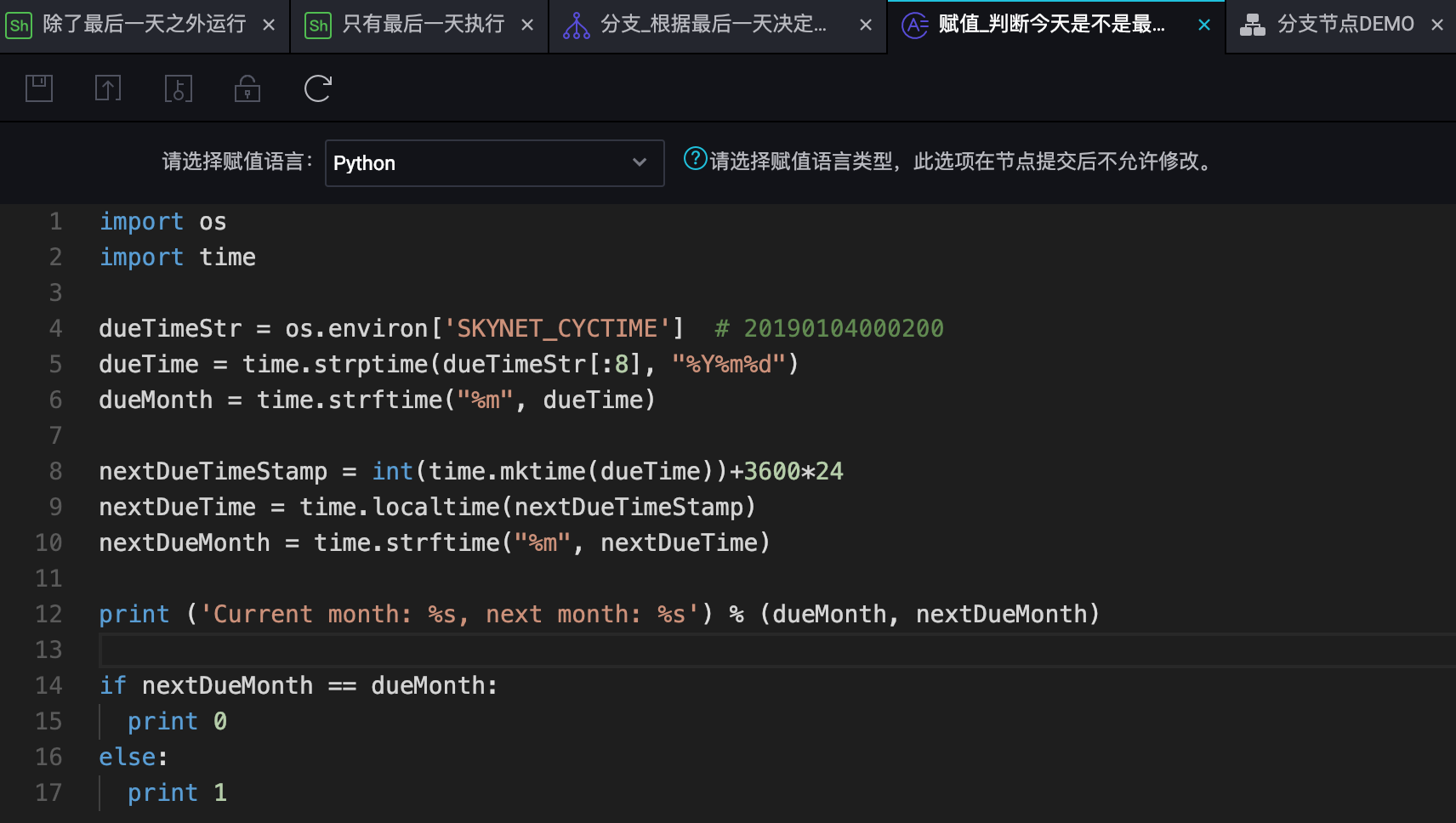

代碼設定

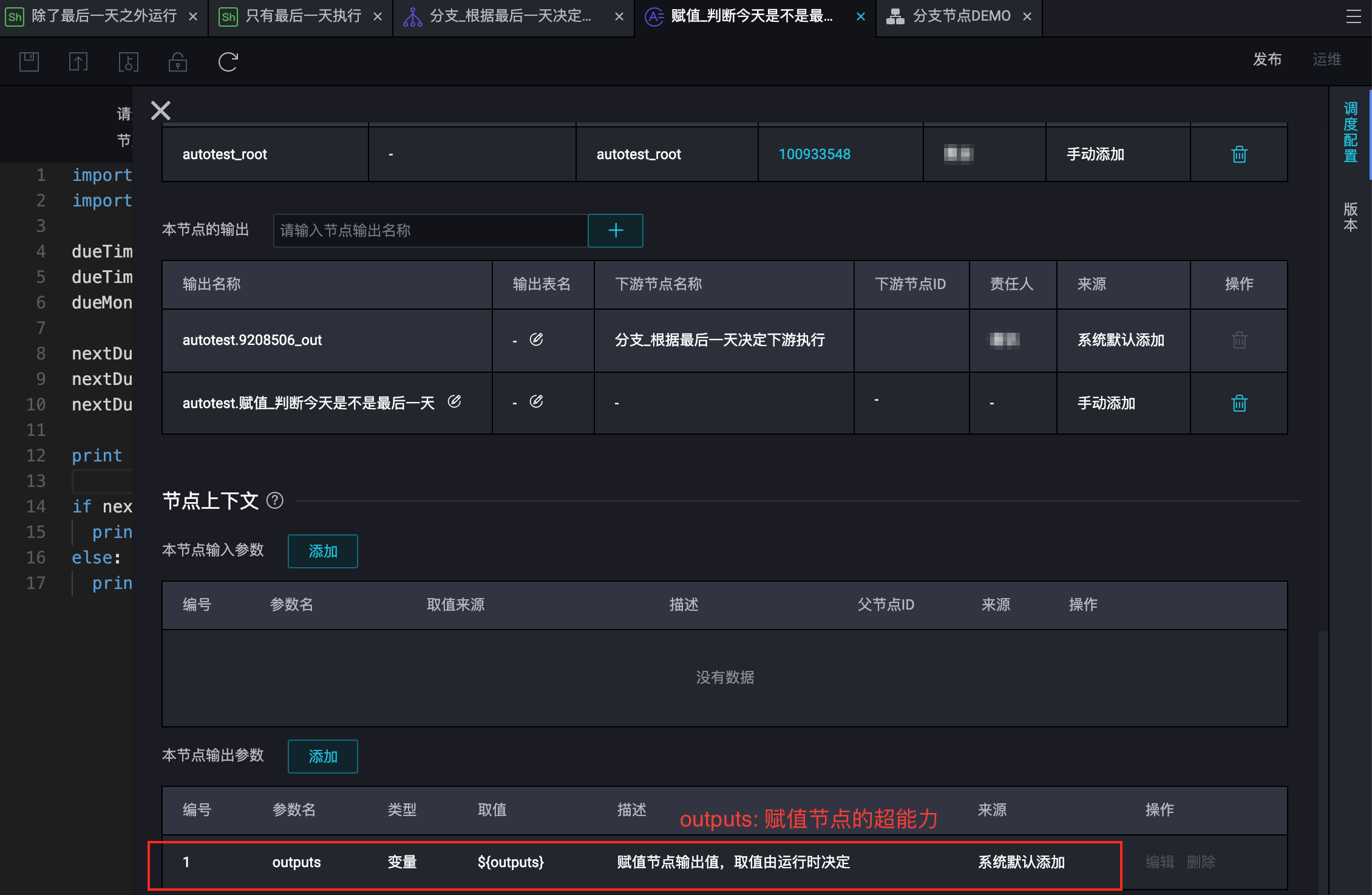

調度屬性配置
定義分支。
分支節點可以用Python文法的運算式定義條件，每個條件會綁定一個輸出。當滿足條件時，該輸出的下遊節點會被執行，而其它的節點會被置為空白跑。

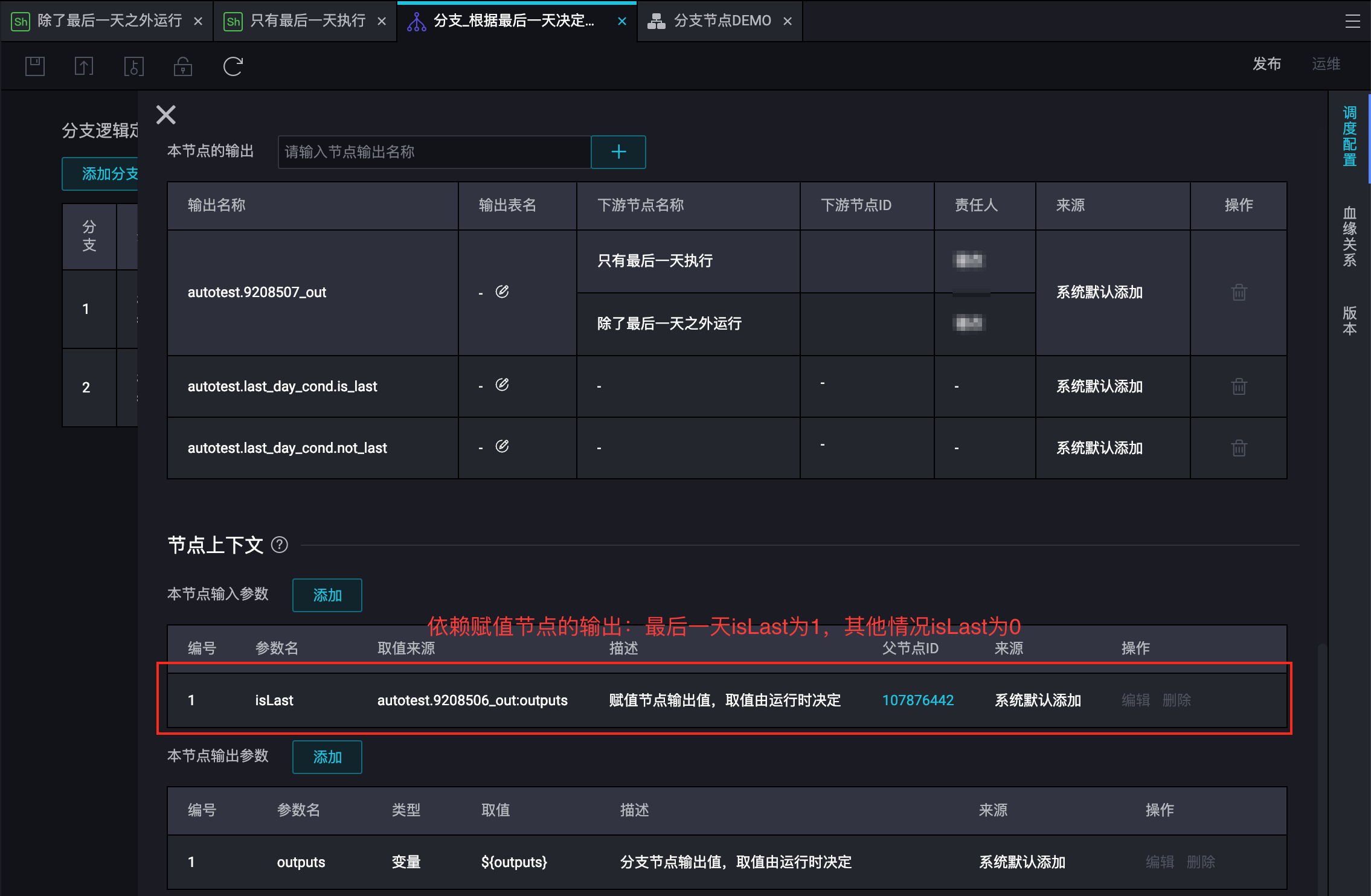

調度配置

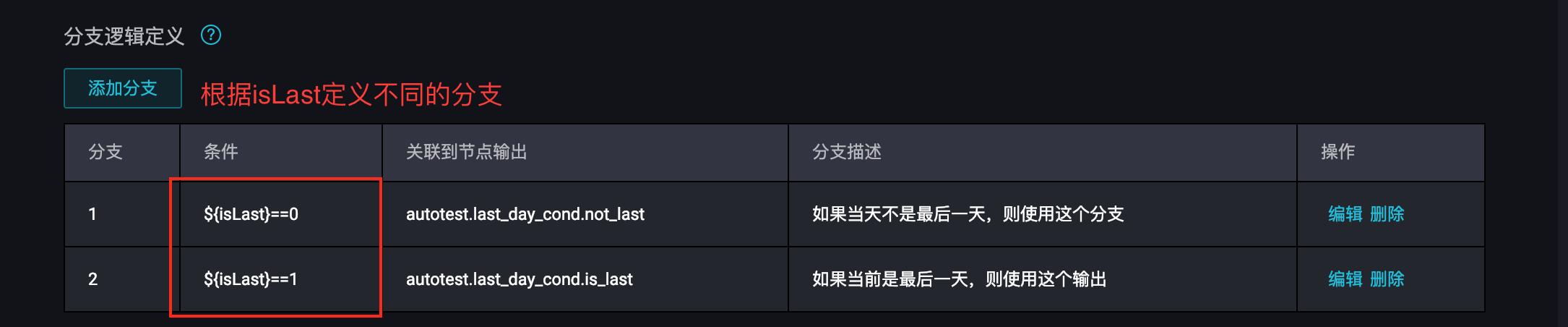

分支配置

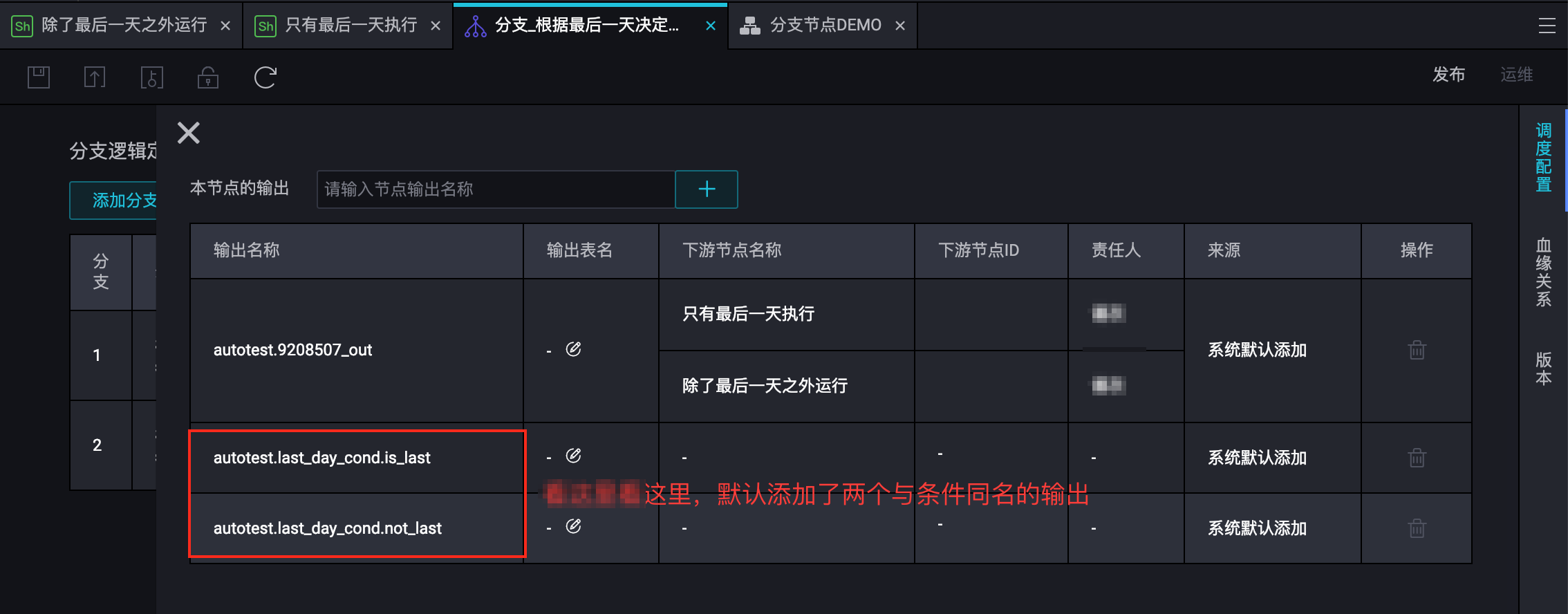

調度配置產生條件綁定的輸出
將執行任務節點掛在不同分支下。
分支節點有3個輸出，任意選擇一個輸出當作輸入即可。由於現在分支節點的輸出關聯了條件，所以要謹慎選擇。

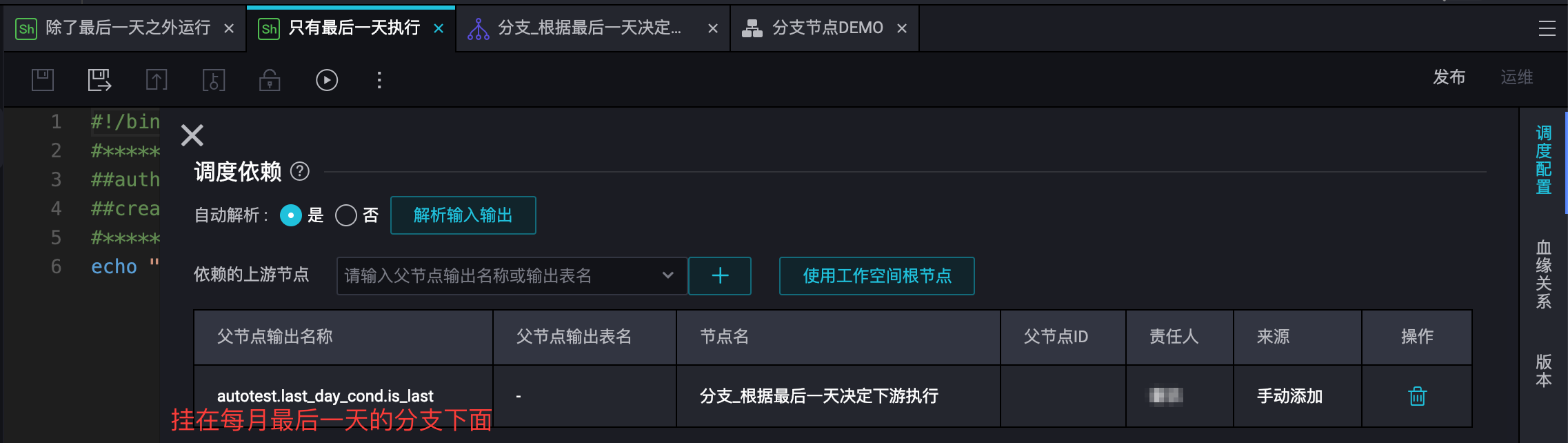

每月最後一天執行的節點依賴

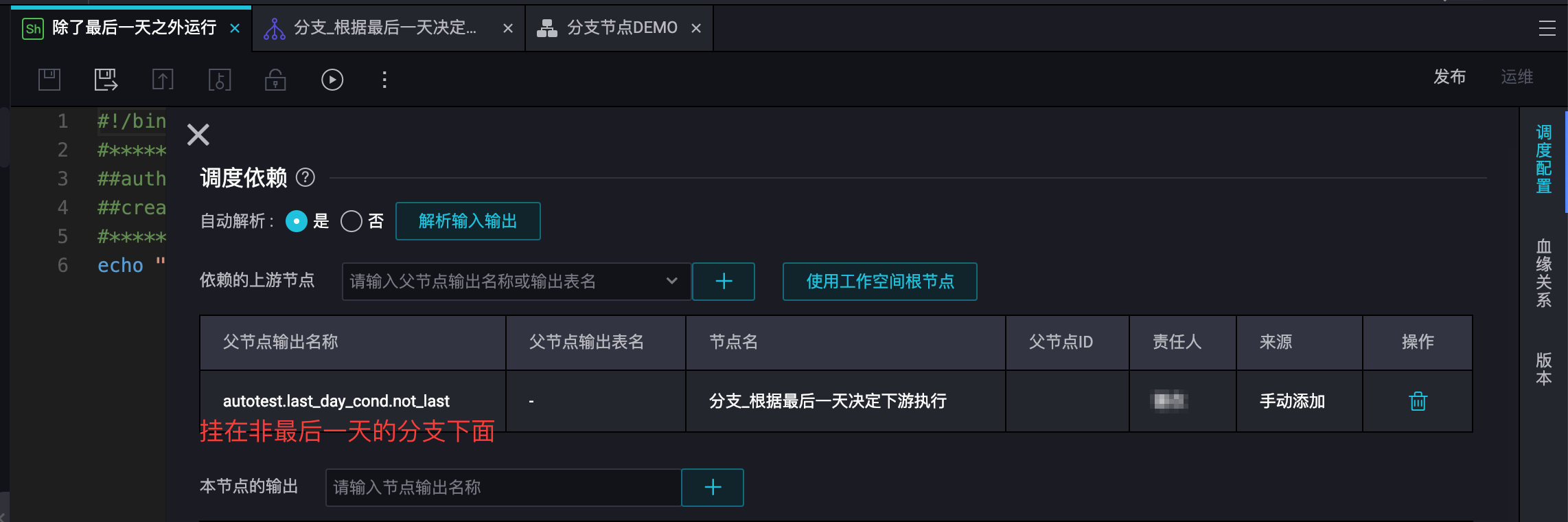

每月其它時間執行的節點依賴
驗證結果
完成上述所有配置後，您可以提交並發布任務。完成發布後，可以執行補資料來測試效果：業務日期選擇2018-12-30和2018-12-31，即定時時間分別為2018-12-31和2019-01-01，則第一批補資料會觸發最後一天的邏輯，第二批觸發非最後一天的邏輯。兩者的區別如下所示。
業務日期為2018-12-30（即定時時間為2018-12-31）

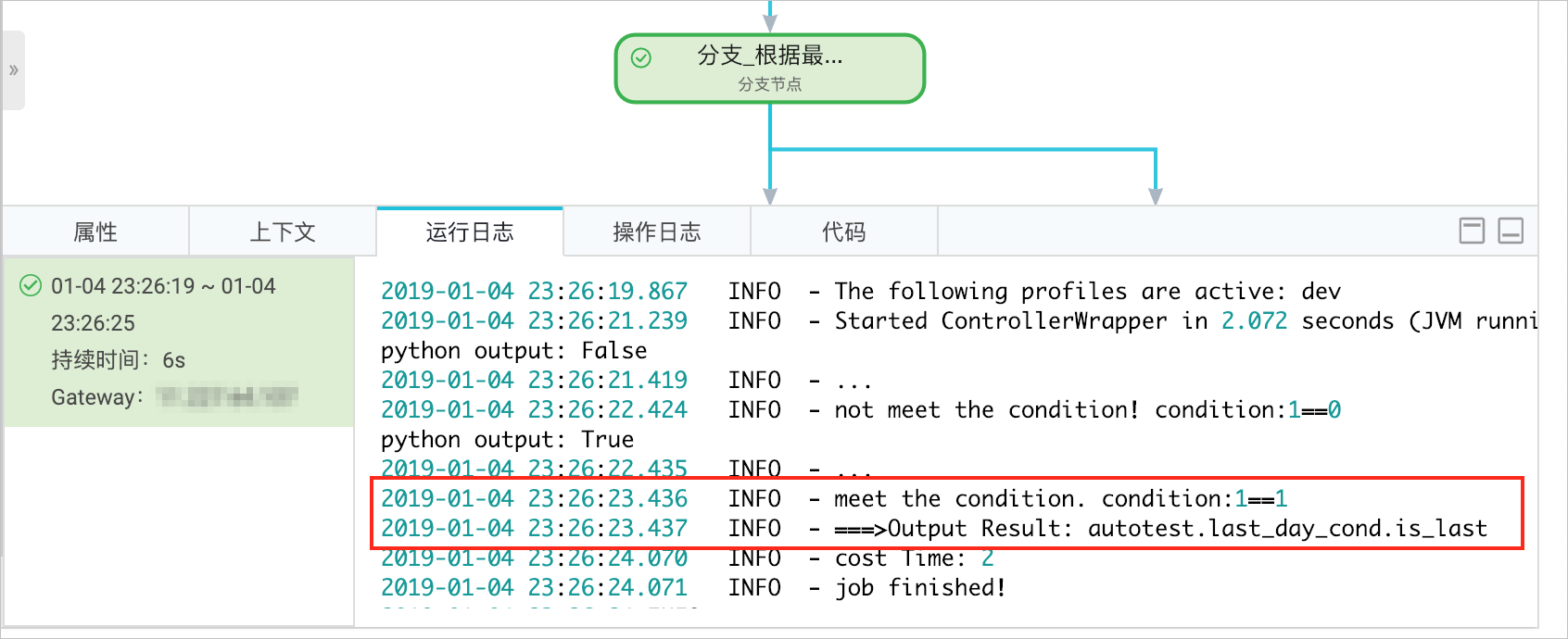

分支節點分支選擇結果

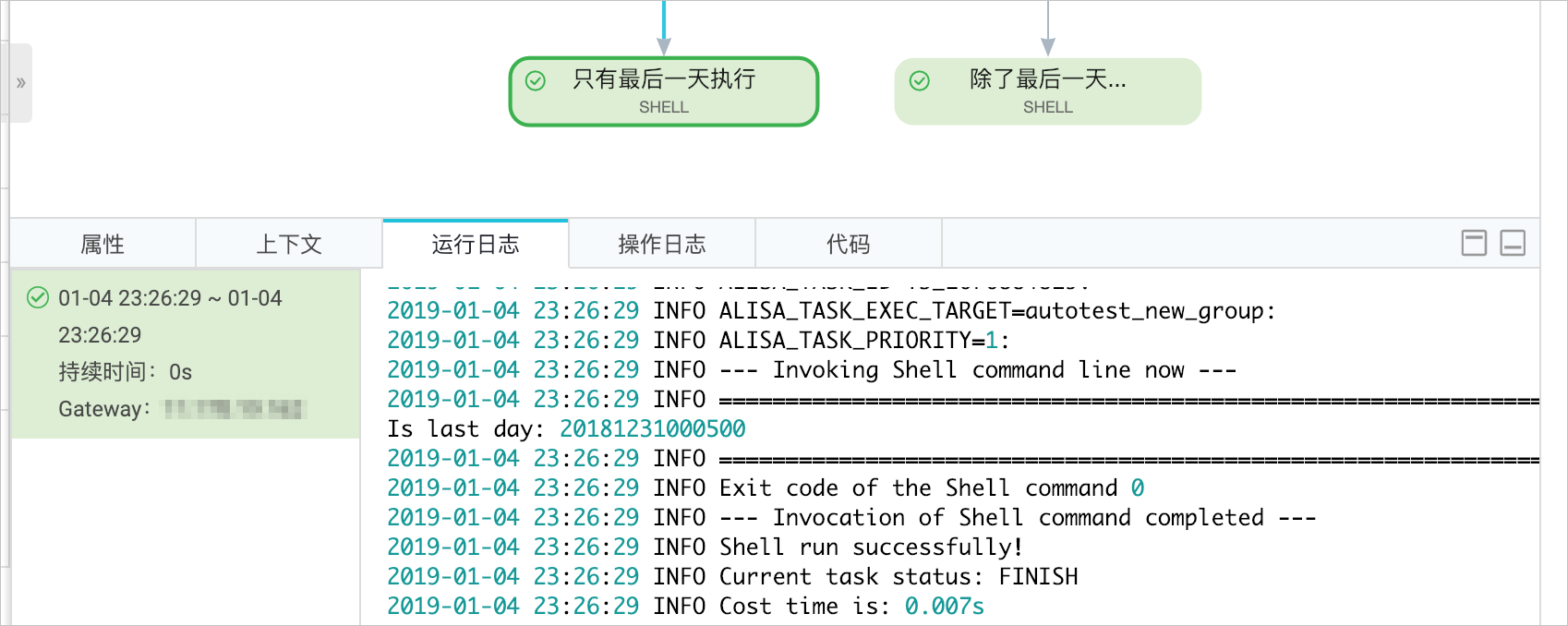

節點（最後一天執行）正常執行

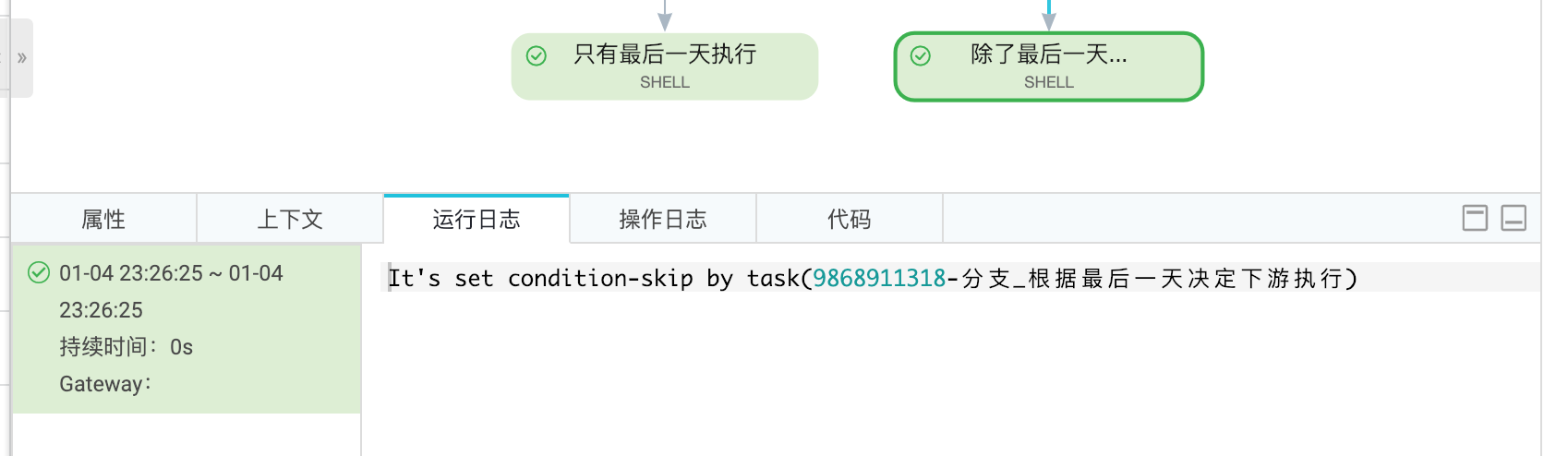

節點（除了最後一天之外運行）被置為空白跑
業務日期為2018-12-31（即定時時間為2019-01-01）

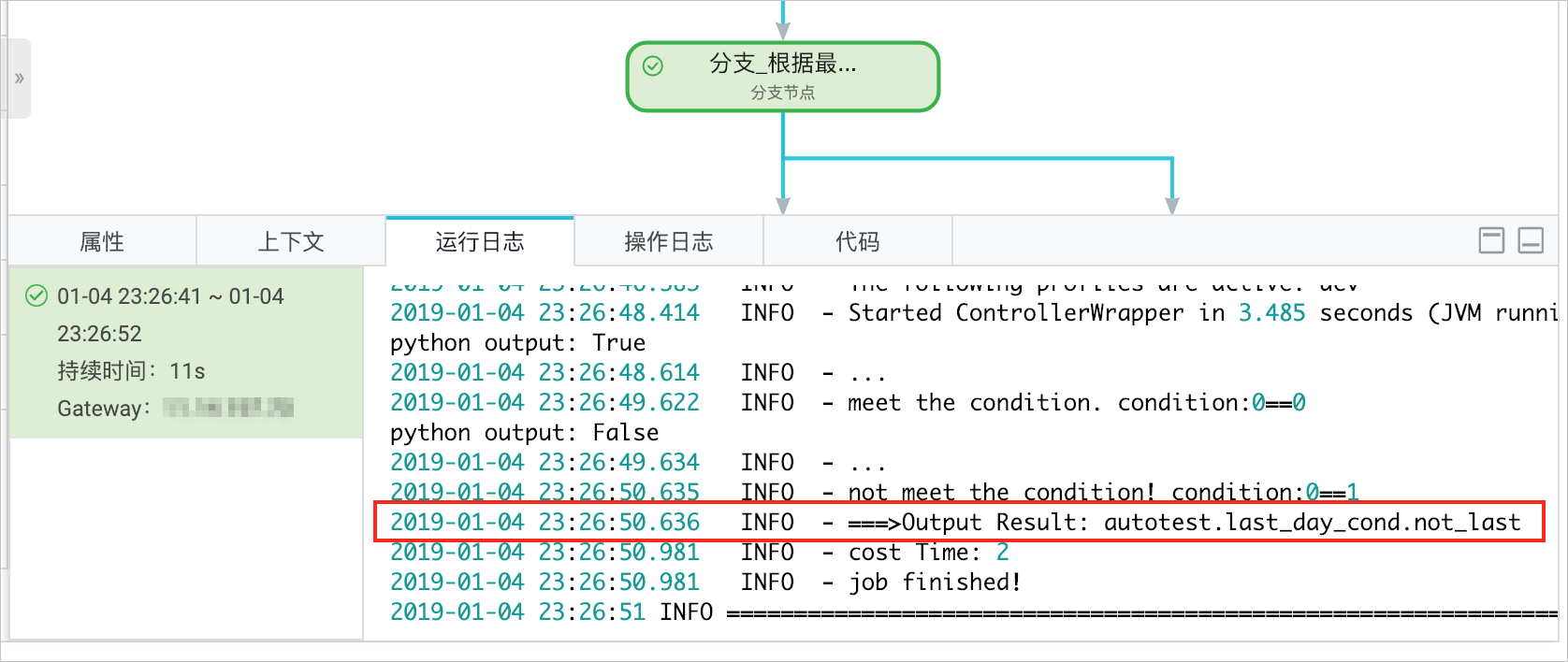

分支節點分支選擇結果

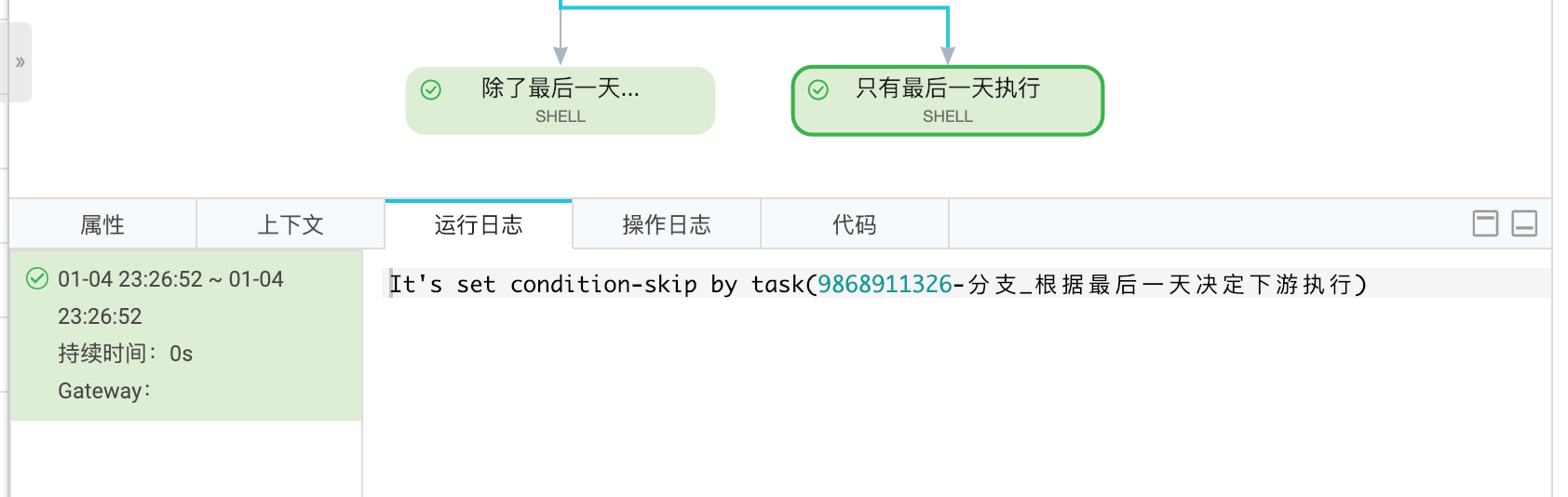

節點（最後一天執行）被置為空白跑

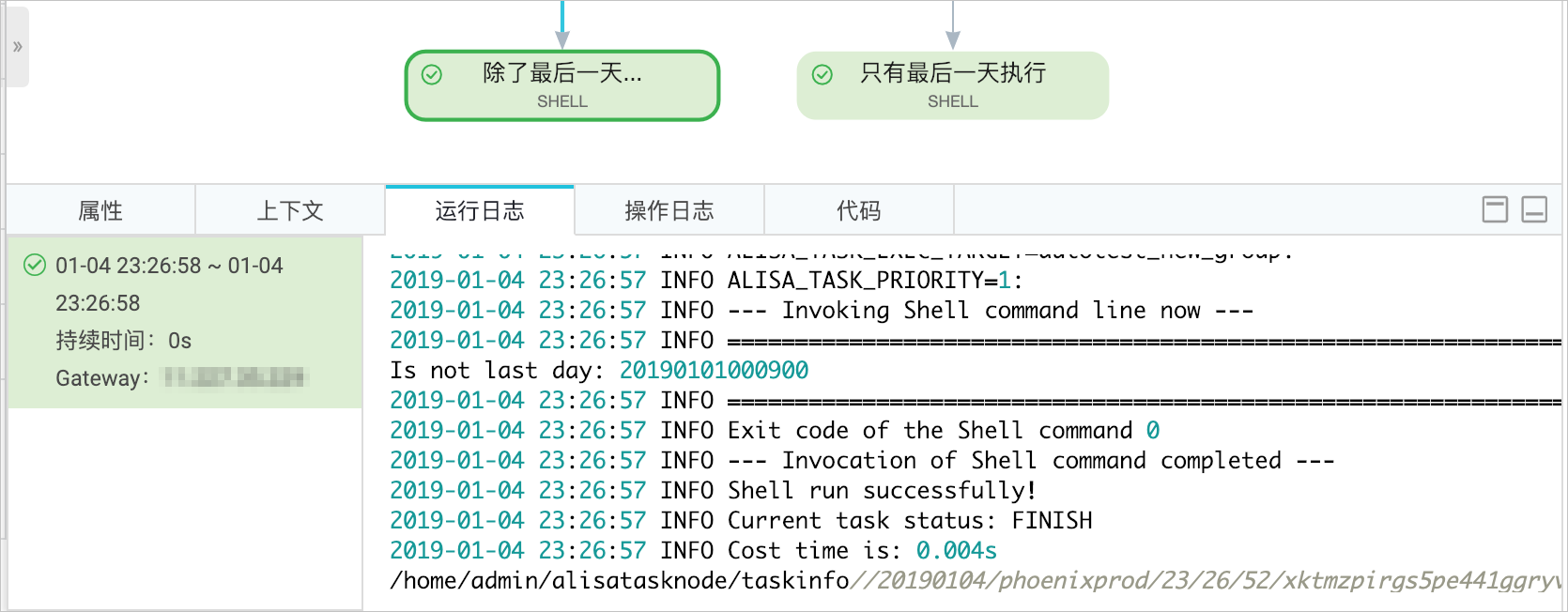

節點（除了最後一天之外運行）正常執行
總結
使用分支節點要點如下：
DataWorks捕獲賦值節點的最後一條SELECT語句或者最後一行標準輸出資料流，作為賦值節點的輸出，供下遊引用。
分支節點的每一個輸出都被關聯了條件，下遊掛分支節點作為上遊，需要瞭解每個輸出關聯的條件的意義再進行選擇。
未被選中的分支會被置為空白跑，並且空跑屬性會一直向下傳遞，直到遇到歸併節點。
