流程式控制制內的邏輯節點包括單路判斷、條件判斷、多路判斷、計時器（原定時器）、序列執行、websocket和websocket-pro。本文介紹在藍圖編輯器中，配置流程式控制制類節點的方法。

單路判斷

條件判斷節點屬於If判斷條件節點。當滿足設定條件時，拋出滿足事件。

說明

拋出事件意味著，如果事件節點串連其他邏輯，系統將執行該邏輯。本文“拋出”均為同一個意思。

使用情境

例如，根據開關狀態觸發圖層的顯示效果情境。可以通過單路判斷節點來判斷當前開關的狀態。處於開啟狀態，則顯示圖層。

使用方法

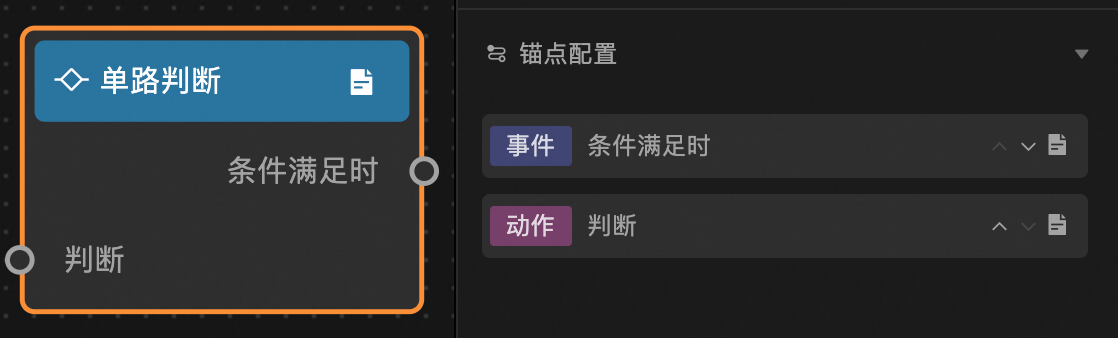

添加單路判斷節點至藍圖畫布中，可查看單路判斷節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。

節點配置

判斷條件配置，可採用可視化介面和代碼編輯兩種方式。

可視化編輯：選擇並且模式以滿足全部條件，選擇或者模式以滿足任一條件。
代碼編輯：通過新增資料過濾器的方法編寫過濾條件，返回結果為BOOLEAN型。返回結果為TRUE時拋出條件滿足時事件。可以添加多個資料過濾器。

錨點配置

事件/動作參數說明

事件/動作	說明
條件滿足時	上遊節點輸出的結果，滿足設定條件。可自訂事件名稱。
判斷	輸入上遊節點的輸出結果，用於條件判斷。可自訂動作名稱。

條件判斷

條件判斷節點屬於If-Else判斷條件節點。當滿足設定條件時，拋出滿足事件，不滿足設定條件，拋出不滿足事件。

使用情境

例如，根據開關狀態觸發兩個圖層的顯隱效果情境。可以通過條件判斷節點來判斷當前開關的狀態。處於開啟狀態，則僅顯示圖層A；處於關閉狀態，則僅顯示圖層B。

使用方法

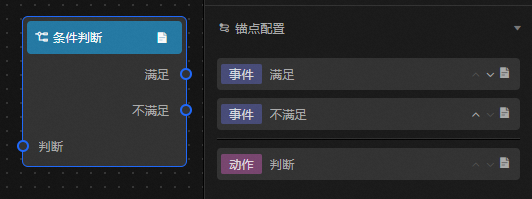

添加條件判斷節點至藍圖畫布中，可查看條件判斷節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。

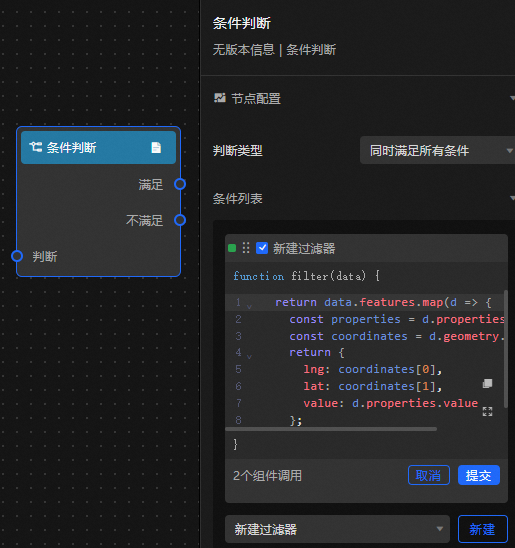

節點配置

配置項說明

參數	說明
判斷類型	同時滿足所有條件：當上遊節點的輸出結果滿足所有設定的條件時，拋出滿足事件；只要有一個條件不滿足，則拋出不滿足事件。滿足任一條件：當上遊節點輸出結果滿足任一設定的條件時，拋出滿足事件；全部不滿足拋出不滿足事件。
條件列表	通過新增資料過濾器的方法編寫過濾條件，返回結果為BOOLEAN型。返回結果為TRUE時拋出滿足時事件，返回結果為FALSE時拋出不滿足時事件。可以添加多個資料過濾器。

錨點配置

事件/動作參數說明

事件/動作	說明
滿足	上遊節點輸出的結果，滿足設定條件。可自訂事件名稱。
不滿足	上遊節點輸出的結果，不滿足設定條件。可自訂事件名稱。
判斷	輸入上遊節點的輸出結果，用於條件判斷。可自訂動作名稱。

多路判斷

多路判斷節點屬於Case-When節點。通過對上遊節點的輸出結果進行判斷，觸發第一個滿足條件的下遊節點執行對應動作。

使用情境

例如，根據數字輸入框內，當前的輸入值設定地圖散點的顏色。可通過多路判斷節點，判斷當前的輸入值處於哪個範圍，進而觸發散點顏色的設定。例如在配置項中設定，當數值大於100時，為紅色；50~100之間，為黃色；小於50，為藍色。

使用方法

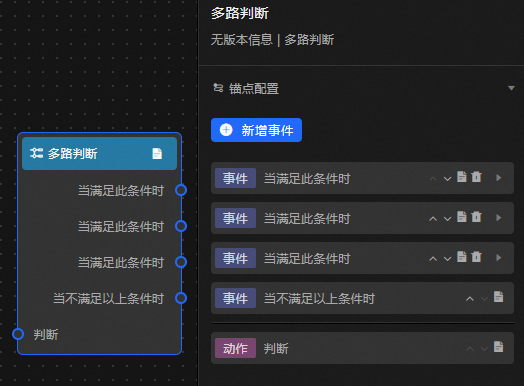

添加多路判斷節點至藍圖畫布中，可查看多路判斷節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。

事件/動作參數說明

事件/動作	說明
當滿足此條件時	滿足此條件，則拋出該事件。可在配置面板中添加多個處理方法，添加後，多路判斷節點中顯示您添加的處理方法；不同處理方法可串連不同的下遊節點，實現多路判斷。
當不滿足以上條件時	當不滿足在此之前設定的處理方法時，則拋出該事件。
判斷	輸入上遊節點的輸出結果，用於多路判斷。

配置項說明

參數	說明
處理方法	通過新增資料過濾器的方法編寫處理方法，返回結果為BOOLEAN型。返回結果為TRUE時拋出當滿足此條件時事件，滿足後即拋出對應事件，且不再執行後續處理方法。當不滿足所有的條件設定時，則拋出當不滿足以上條件時事件。

計時器

計時器節點支援延遲定時、定點定時、迴圈延時定時和重複持續時間定時。

使用情境

計時器適用於需要定時的情境需求。當時間計數到達配置項設定的時間點時，計時器節點拋出當到計時點時事件，輸出上遊節點的輸出結果，觸發後續動作。

使用方法

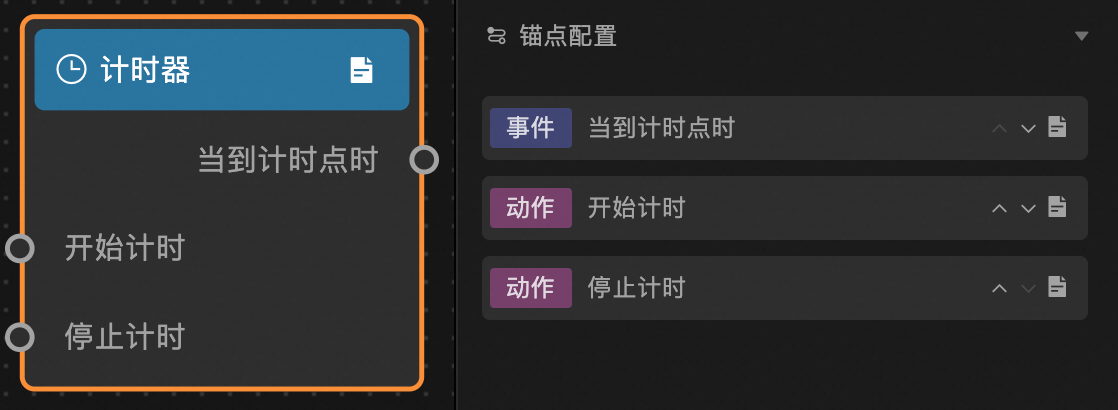

添加計時器節點至藍圖畫布中，可查看計時器節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。

節點配置

配置項說明

參數	說明
定時方式	支援延時定時和定點定時兩種方式。
是否迴圈	是否需要重複計時。當定時方式為定點定時，是否迴圈開啟後，會配置定點周期，自訂設定定點周期內的起始時間、間隔時間和單位。
延遲/間隔時間	以秒為單位進行倒計時。僅當定時方式為延時定時時有效。
定點時間	以秒為單位進行倒計時，到達具體的標準時間點，拋出事件。僅當定時方式為定點定時，且迴圈計時關閉時有效。

錨點配置

事件/動作參數說明

事件/動作	說明
當到計時點時	到達計時點時拋出事件，觸發下遊節點執行動作。迴圈計時情況下，將迴圈拋出該事件。
開始計時	啟動計時器。
停止計時	停止計時器，下次觸發開始計時時，將重新計時。一般用在迴圈計時中。

序列執行

序列執行節點屬於順序執行節點。通過對上遊節點的輸出結果進行當前方法過濾後，再傳遞給下遊節點執行對應動作。

使用情境

例如，當您需要切換不同情境的資料面板時，每個情境有很多資料面板，先把情境A相關的資料面板切出，再把情境B相關的資料面板切進。可使用序列執行節點，對不同情境的資料面板進行分組，再按照先A後B的順序執行。

使用方法

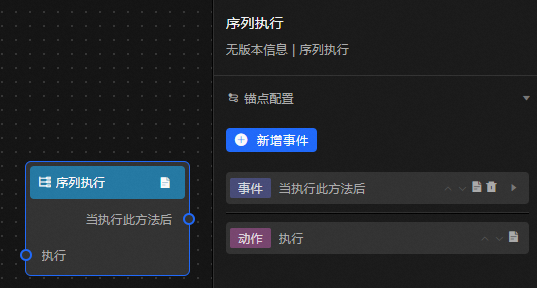

添加序列執行節點至藍圖畫布中，可查看序列執行節點支援的事件或動作，以及配置參數。添加方式請參見使用邏輯節點。

事件或動作參數說明

事件或動作	說明
當執行此方法後	序列執行節點的資料處理方法。可在配置面板中添加多個處理方法，添加後，序列執行節點中顯示您添加的處理方法；各方法按照順序進行資料處理。
執行	輸入上遊節點的輸出結果，用於該節點的結果計算。

配置項說明

參數	說明
處理方法	通過新增資料過濾器的方法編寫處理方法，返回結果為BOOLEAN型。返回結果為TRUE拋出當執行此方法後事件，可疊加多個。每個處理方法獨立計算，輸入均為上一個節點的輸出結果，輸出為每個處理方法自己的計算結果，相互不影響。

websocket節點

websocket節點為屏間通訊節點。每個訊息由訊息名稱和資料群組成，訊息名稱在配置項中自訂，資料為上一個節點的輸出結果。

使用情境

websocket節點用於多端之間的命令和資料轉送。例如大屏與移動端、大屏與觸控螢幕端的資料轉送等。

使用方法

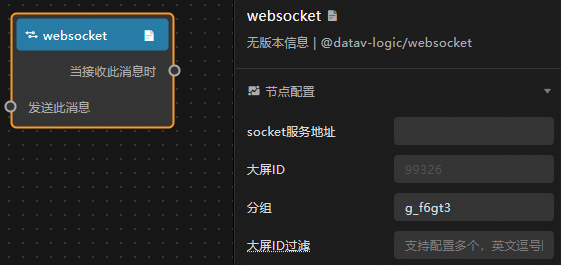

添加websocket節點至藍圖畫布中，可查看websocket節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。

節點配置

配置項說明

參數	說明
socket服務地址	socket後端服務的地址。
大屏ID	該websocket節點所在大屏的ID號，平台自動識別並填充。
分組	websocket節點訊息只在同socket服務下的同分組中進行廣播。一般同一專案約定使用一個分組名稱。為確保分組名稱唯一，平台會自動產生一個預設的分組名稱，您也可按需修改。
大屏ID過濾	在同一分組下，websocket節點發送的訊息預設分組內的大屏都能接收到。您可通過當前參數，指定哪些大屏需要過濾websocket節點訊息，即配置的大屏將無法接收該訊息。說明支援輸入多個大屏ID，多個大屏使用英文逗號（,）隔離。

錨點配置

事件/動作參數說明

事件/動作

說明

當接收此訊息時

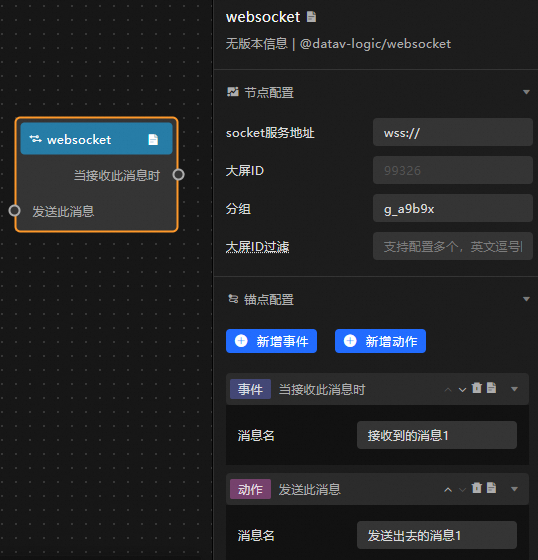

該websocket節點接收到來自其他端的同名訊息時，觸發此事件。可在配置面板中編輯接收訊息名。單擊右側的新增事件按鈕，添加一個接收訊息。單擊右側的表徵圖，刪除接收訊息。

發送此訊息

輸入上遊節點的輸出結果，發送到其他端。可在配置面板中編輯發送訊息名。單擊右側的新增動作按鈕，添加一個發送訊息。單擊右側的表徵圖，刪除發送訊息。

配置樣本

註冊訊息

websocket節點發送訊息格式如下。

{
  event: "register",
  data: {
    sid: "99326",                                      //大屏的ID
    group: "g_a9b9x"                                  //自動產生的分組名稱
  },
  callback: "callback_15832235175585251131307383912" //當前註冊時間戳記，自動產生
}

websocket節點服務擷取註冊訊息之後，需返回如下訊息才能成功註冊。

{
  event: "callback_15832235175585251131307383912",   //返回與之前同樣的註冊時間戳記
  data: {
    isError: false,                                  //置為false
    data: "ok"
  }
}

發送訊息

websocket節點發送訊息格式如下。

{
  event: 'broadcast',
  data: {
    event: "發送出去的訊息1",                         //發送訊息名稱
    data: {}                                         //data為任意格式
  }
}

接收訊息

websocket節點接收訊息格式如下。

{
  event: "broadcast_接收到的訊息1",                  //broadcast_${接收訊息名稱}
  data: {}                                          //data為任意格式
}

問題排查

無法正常串連websocket的服務端時，可根據以下步驟排查問題：

WS服務不能直接在HTTPS協議下訪問，需要用WSS服務，在使用自己的SSL認證去代理WS服務地址後，才能在HTTPS下訪問。
使用功能鍵F12，開啟瀏覽器調試頁面，查看瀏覽器network頁簽下的WS標籤串連提示資訊，檢查是否因跨域未配置以及在串連返回的response的header裡是否有設定Sec-WebSocket-Protocol為echo-protocol。
串連成功後，根據文檔中的訊息格式傳遞參數即可。

websocket-pro節點

websocket-pro節點為屏間通訊節點，相較於websocket節點，它提供了更精細的配置選項，可以更好地控制屏間通訊的細節。與websocket節點一致，每個訊息由自訂的訊息名稱和上一個節點輸出的資料群組成。

使用情境

與websocket節點相同，websocket-pro節點用於多端之間的命令和資料轉送。

使用方法

添加websocket-pro節點至藍圖畫布中，可查看websocket-pro節點的配置參數。添加方式請參見使用邏輯節點。

節點配置

配置項說明

參數	說明
服務地址	socket後端服務的地址。
分組	websocket-pro節點訊息只在同socket服務下的同分組中進行廣播。一般同一專案約定一個分組名稱。
螢幕ID	該websocket-pro節點所在螢幕的ID號，自訂輸入。
螢幕名稱	該Websocket-pro節點所在螢幕的名稱，自訂輸入。
包含的螢幕	發送訊息時，在同分組下預設都能接收到訊息，可以通過在該配置添加螢幕ID，指定需要接收到訊息的螢幕。
排除的螢幕	發送訊息時，在同分組下預設都能接收到訊息，可以通過添加螢幕ID增加不要接收到訊息的螢幕，優先順序高於包含的螢幕。
接收訊息	該websocket-pro節點發送到其他端的訊息名稱。單擊右側的新增事件按鈕，添加一個接收訊息。單擊右側的表徵圖，刪除接收訊息。接收訊息標識：等同於ws訊息內容中的event欄位，命中該欄位就能接收對應的訊息。接收訊息別名：藍圖節點上錨點展示的名稱。處理方法：串列的資料處理方法。可在配置面板中添加多個處理方法，添加後，串列資料處理節點中顯示您添加的處理方法；各方法共同實現資料處理，其中方法的輸入為訊息返回內容，輸出為下遊節點的輸入。接收訊息別名：藍圖節點上錨點展示的名稱。處理方法：串列的資料處理方法。可在配置面板中添加多個處理方法，添加後，串列資料處理節點中顯示您添加的處理方法；各方法共同實現資料處理，其中方法的輸入為訊息返回內容，輸出為下遊節點的輸入。
發送訊息	該websocket-pro節點發送到其他端的訊息名稱。單擊右側的新增動作按鈕，添加一個發送訊息。單擊右側的表徵圖，刪除發送訊息。發送訊息標識：以該配置項的值作為訊息體的event值發送訊息。發送訊息別名：藍圖節點上錨點展示的名稱。處理方法：串列的資料處理方法。可在配置面板中添加多個處理方法，添加後，串列資料處理節點中顯示您添加的處理方法；各方法共同實現資料處理，其中方法的輸入為訊息返回內容，輸出為下遊節點的輸入。
擴充配置	對websocket-pro節點所在螢幕進行其他配置。註冊訊息廣播：對當前螢幕註冊廣播訊息，方便通訊。未響應斷開時間長度：設定當網路服務未響應時自動中斷連線的時間。心跳檢測：設定網路通訊的心跳檢測，檢測通訊始終處於串連狀態。心跳活動訊號間隔時間：設定通訊串連狀態檢測的時間間隔。

錨點配置

事件/動作參數說明

事件/動作	說明
當接收此訊息時	當接收此訊息時，彈出的事件。通過設定接收訊息標識和接收後處理方法，接收來自其他螢幕的訊息。
自訂串連	設定網路通訊的自訂串連。
發送此訊息	發送此訊息時，通過設定發送訊息標識和發送前處理方法，發送給不同的螢幕。

配置樣本

註冊訊息

websocket-pro節點發送訊息格式如下。

{
	"source":"407194",
	"target":["10000","20000"]
	"data":{
		"name":"資料來源受控模式測試",
		"group":"預設分組",
		"hasCbMsg":true,
		"disconnectTime":60000
	},
	"event":"register"
}

websocket-pro節點服務擷取註冊訊息之後，需內部處理註冊訊息。如註冊成功，再由用戶端的hasCbMsg參數決定是否需要發送到接收端。如10s內用戶端沒有註冊成功，斷開該用戶端串連。發出的訊息格式如下：

{
  "event":"register",
  "source":"407194",
  "data":{
    "isError":false,
    "data":"ok"
  }
}

心跳檢測

websocket-pro節點開啟心跳檢測時，需要的應答格式如下。

{
  "event": "heartbeat",
  "data": {
    "group": "預設分組",
    "hasCbMsg":true,
    "disconnectTime": 60000
  }
}

發送訊息/接收訊息

websocket-pro節點發送/接收訊息結構一致，格式如下。

{
  "event":"send_test",
  "source":"407194",
  "target":["10000","20000"],
  "data":{
    "zoom":12
  }
}

說明

websocket-pro附帶的心跳、斷開重連、包含的螢幕/排除的螢幕配置如果要生效，需要服務端根據用戶端發送的訊息體結構自訂滿足。
