DataV：等值面層（v4.x版本）

更新時間：Nov 19, 2024

本文介紹等值面層各配置項的含義。

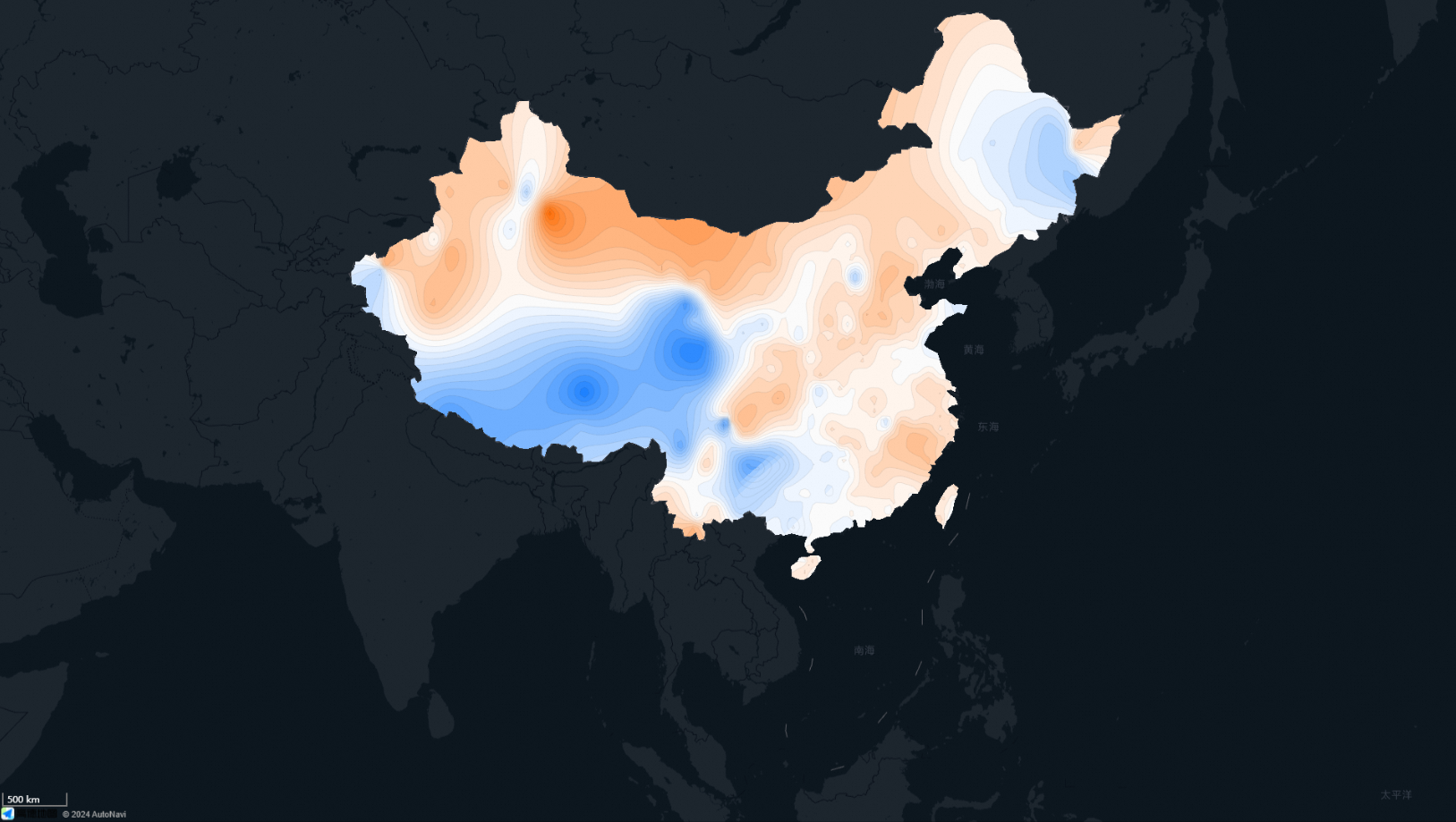

圖表樣式

等值面層是基礎平面地圖 4.0的子組件，適用於將已知的向量點資料製作成柵格地區圖進行大屏展示，例如使用等值面組件，即時插值出全國的空氣品質圖，滿足一些氣象等行業的可視化需求。

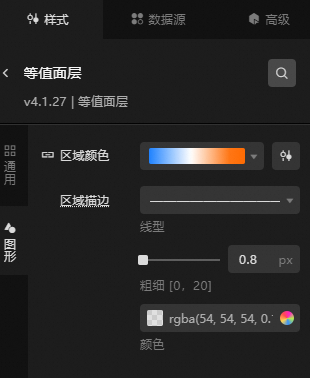

樣式面板

搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

通用：設定等值面層的通用配置項。

參數	說明
可見層級	設定等值面層的可見層級值，在設定的層級範圍內可見，層級之外不可見。
不透明度	等值面層的不透明度，範圍為0~100，單位%。數值越大等值面層越不透明。

圖形：設定等值面層的圖形配置項。

參數	說明
地區顏色	設定等值面層中各地區的顏色，請參見顏色映射器使用說明，配置不同地區的映射顏色樣式。
地區描邊	等值面層內各地區描邊線的顏色、粗細和線的類型樣式。說明線型支援數字輸入，如：4,4，第一個數字表示實線長度，第二個數字表示間隔長度。

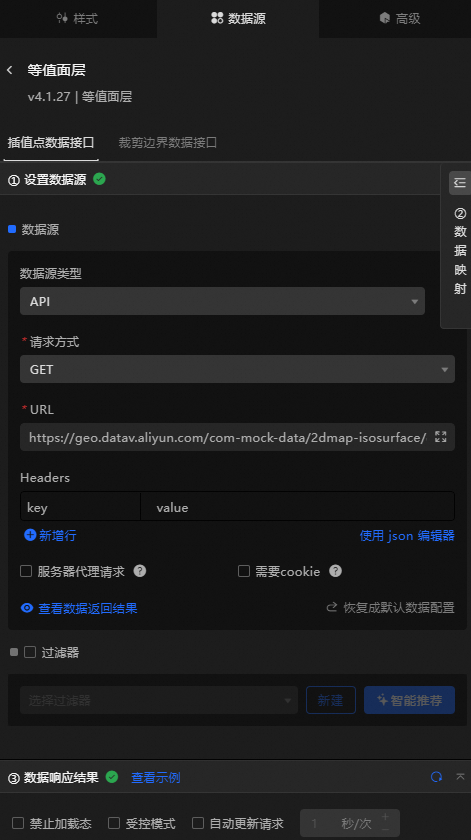

資料來源面板

插值點資料介面

欄位	說明
`lng`	插值點的經度。
`lat`	插值點的緯度。
`value`	插值點的value值。DataV會根據value值，結合配置面板中的地區顏色顏色映射渲染配置項，調整等值面層的顏色渲染效果。

裁剪邊界資料介面
裁剪邊界定義了需要渲染的插值點的範圍。

資料項目配置	說明
資料來源	組件的資料來源中通過代碼編輯或可視化編輯展示了組件所包含的資料欄位。也可以修改資料類型，靈活配置組件資料。
資料對應	當您需要自訂圖表欄位配置時，可以在資料對應模組設定不同的欄位對應內容，將這些欄位對應到組件對應的欄位上。無需修改資料來源中的欄位，就可以實現資料的即時匹配。也可以單擊表徵圖對欄位分別樣式配置。
過濾器	開啟過濾器，選擇已建立的資料過濾器或建立資料過濾器，並配置資料過濾器指令碼，實現資料的篩選功能。詳情請參見管理資料過濾器。
資料響應結果	即時展示了組件所使用的資料。當組件資料來源發生變化時，資料響應結果會對應展示最新的資料。如果系統反應延遲，您可以單擊右側的表徵圖，查看資料響應結果，也可以單擊右側的表徵圖，擷取組件的最新資料。您也可以單擊查看樣本，查看當前組件的響應結果樣本。
禁止載入態	勾選複選框，在組件更新和預覽資料看板時，將看不到組件初始化時的載入內容，去勾選則相反。預設為去勾選狀態。
受控模式	勾選複選框，組件初始化狀態下不請求資料，僅通過全域變數或藍圖編輯器配置的方法發起請求資料；去勾選複選框，可以使用自動更新請求資料。預設為去勾選狀態。
自動更新請求	勾選複選框，可以手動輸入輪詢的時間頻次設定動態輪詢。清除後則不會自動更新，需要手動重新整理頁面，或通過藍圖編輯器和全域變數事件來觸發請求更新資料。

進階面板

此組件無事件配置。

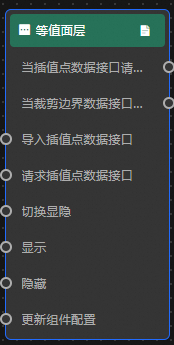

藍圖互動

單擊頁面左上方的表徵圖，進入藍圖頁面。
在圖層節點頁簽下，添加當前組件至主畫布中。

查看藍圖配置參數。

事件

事件	說明
當插值點資料介面請求完成時	插值點資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
當裁剪邊界資料介面請求完成時	裁剪邊界資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。

動作

動作	說明
匯入插值點資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
請求插值點資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如等值面層配置了API資料來源為`https://api.test`，傳到請求插值點資料介面動作的資料為`{ id: '1'}`，則最終請求介面為`https://api.test?id=1`。
切換顯隱	切換組件顯示或隱藏，不需要參數。
顯示	顯示組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
隱藏	隱藏組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
