飛線層各配置項的含義是什麼 - DataV

本文為您介紹飛線層各配置項的含義。

圖表樣式

飛線層是基礎平面地圖 3.0的子組件，支援獨立的樣式和資料配置，能夠以飛線的形式表現地理位置上兩個點之間的OD資料，可以用來展示兩地之間的關聯資訊，如物流、交易等。

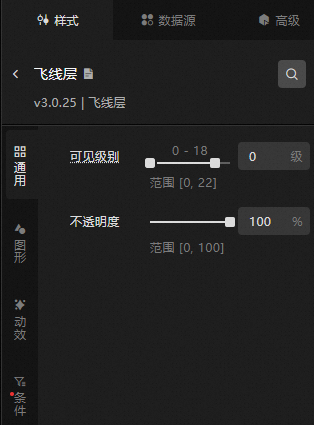

樣式面板

搜尋配置：單擊樣式面板右上方的搜尋配置項表徵圖，可在搜尋配置面板中輸入您需要搜尋的配置項名稱，快速定位到該配置項，系統支援模糊比對。詳情請參見搜尋配置項。

通用：設定飛線層的通用配置項。

參數	說明
可見層級	設定飛線層的可見層級值，在設定的層級範圍內飛線層可見，層級之外不可見。
不透明度	設定飛線層的不透明度值，取值範圍為0~100，單位%，數值越大圖層越不透明。

圖形：設定飛線層的圖形配置項，包括飛線的樣式、線頭樣式和落點氣泡樣式。

參數	說明
飛線樣式	設定飛線線條的樣式。飛線線型：單擊下拉選項框，選擇一種飛線的線型樣式。飛線顏色：請參見顏色映射器使用說明，配置不同飛線的映射顏色樣式。飛線長度：拖動滑塊設定飛線的長度值，取值範圍為10~100。飛線粗細：拖動滑塊設定飛線的粗細值，取值範圍為0~20，單位px。飛線弧度：動滑塊設定飛線的弧度，取值範圍為0~1。飛線頻率：動滑塊設定飛線的頻率，取值範圍為1~10。
線頭樣式	設定飛線線頭的樣式。單擊線頭樣式左側的表徵圖，可控制線頭樣式的顯隱。線頭類型：飛線線頭部分的類型，可選向量和表徵圖。向量形狀：選擇一種向量形狀的線頭樣式，當前系統預設選擇耀斑。僅在線頭類型選擇向量時可配置。向量尺寸：設定向量類型線頭的長度和寬度值，單位px，取值範圍為0~40。僅在線頭類型選擇向量時可配置。表徵圖形狀：選擇一種表徵圖形狀的線頭樣式，您可以單擊樣式右側的下拉選項框，選擇系統內建多種表徵圖樣式；也可在下拉框面板的輸入框內自訂輸入圖片的URL地址，將遠程伺服器上的圖片作為線頭表徵圖；或者單擊輸入框右側的表徵圖，上傳本地圖片作為線頭表徵圖。僅在線頭類型選擇表徵圖時可配置。表徵圖尺寸：設定表徵圖量類型線頭的高度和寬度值，單位px，取值範圍為0~100。僅在線頭類型選擇表徵圖時可配置。表徵圖方向：設定表徵圖線頭的運動方向，可選沿線方向和固定方向。僅在線頭類型選擇表徵圖時可配置。
落點氣泡	設定飛線掉落點時氣泡的樣式。單擊落點氣泡樣式左側的表徵圖，可控制落點氣泡樣式的顯隱。氣泡形狀：單擊下拉選項框，選擇一種落點氣泡的形狀樣式。氣泡半徑：拖動滑塊設定落點氣泡半徑的值，取值範圍為10~100，單位px。氣泡顏色：落點氣泡的顏色。

動效：設定飛線層的動效參數。

參數	說明
飛線動效	拖動滑塊，設定飛線層中的飛線的動效速率，取值範圍為1~5。
氣泡動效	拖動滑塊，設定飛線層中的落點氣泡的動效速率，取值範圍為0.5~5。

條件：條件樣式說明。

條件樣式：單擊右側的或表徵圖，添加或刪除一個條件樣式。單擊或表徵圖配置多個條件樣式的排列樣式。單擊表徵圖，即可複製當前選中的條件樣式配置並新增一個同樣配置的條件樣式。具體樣式配置說明，請參見條件樹使用說明。

圖形：開啟開關，配置該樣式中的圖形配置項；關閉開關，無法配置該樣式下的圖形配置項。

參數	說明
飛線樣式	單擊飛線樣式左側的表徵圖，可控制該條件下的飛線的線類型，飛線粗細和飛線顏色的顯隱。
線頭樣式	單擊線頭樣式左側的表徵圖，可控制該條件下的飛線線頭的樣式，包括線頭的類型、對應線頭類型下的形狀及尺寸和線頭顏色的顯隱。
落點氣泡	單擊落點氣泡左側的表徵圖，可控制該條件下的落點氣泡的形狀、氣泡的半徑值和氣泡顏色樣式的顯隱。

資料來源面板

欄位	說明
`geometry`	飛線在地圖飛行的空間座標資料。
`name`	（可選）飛線的名稱。
`value`	（可選）飛線的值。
`id`	（可選）飛線的ID唯一標識碼。
`colorField`	（可選）飛線的顏色映射欄位。

資料項目配置	說明
資料來源	組件的資料來源中通過代碼編輯或可視化編輯展示了組件所包含的資料欄位。也可以修改資料類型，靈活配置組件資料。
資料對應	當您需要自訂圖表欄位配置時，可以在資料對應模組設定不同的欄位對應內容，將這些欄位對應到組件對應的欄位上。無需修改資料來源中的欄位，就可以實現資料的即時匹配。也可以單擊表徵圖對欄位分別樣式配置。
過濾器	開啟過濾器，選擇已建立的資料過濾器或建立資料過濾器，並配置資料過濾器指令碼，實現資料的篩選功能。詳情請參見管理資料過濾器。
資料響應結果	即時展示了組件所使用的資料。當組件資料來源發生變化時，資料響應結果會對應展示最新的資料。如果系統反應延遲，您可以單擊右側的表徵圖，查看資料響應結果，也可以單擊右側的表徵圖，擷取組件的最新資料。您也可以單擊查看樣本，查看當前組件的響應結果樣本。
禁止載入態	勾選複選框，在組件更新和預覽資料看板時，將看不到組件初始化時的載入內容，去勾選則相反。預設為去勾選狀態。
受控模式	勾選複選框，組件初始化狀態下不請求資料，僅通過全域變數或藍圖編輯器配置的方法發起請求資料；去勾選複選框，可以使用自動更新請求資料。預設為去勾選狀態。
自動更新請求	勾選複選框，可以手動輸入輪詢的時間頻次設定動態輪詢。清除後則不會自動更新，需要手動重新整理頁面，或通過藍圖編輯器和全域變數事件來觸發請求更新資料。

進階面板

此組件沒有互動事件。

藍圖互動

單擊頁面左上方的表徵圖，進入藍圖頁面。
在圖層節點頁簽下，添加當前組件至主畫布中。

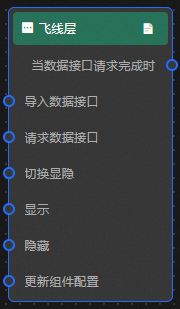

查看藍圖配置參數。

事件

事件	說明
當資料介面請求完成時	資料介面請求返回並經過過濾器處理後拋出的事件，同時拋出處理後的JSON格式的資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。

動作

動作	說明
請求資料介面	重新請求服務端資料，上遊資料處理節點或圖層節點拋出的資料將作為參數。例如飛線層配置了API資料來源為`https://api.test`，傳到請求資料介面動作的資料為`{ id: '1'}`，則最終請求介面為`https://api.test?id=1`。
匯入資料介面	按組件繪製格式處理資料後，匯入組件，重新繪製。不需要重新請求服務端資料。具體資料樣本請參見畫布編輯器中組件右側配置面板資料來源頁簽的資料響應結果地區。
切換顯隱	切換組件顯示或者隱藏，不需要參數。
顯示	顯示組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
隱藏	隱藏組件，參考資料樣本。 `{ "animationType": "",//動畫方式，可選值：fade，不填無動畫。 "animationDuration": 1000,//動畫延遲，單位ms。 "animationEasing": ""//動畫曲線 }`
更新群組件配置	動態更新組件的樣式配置。需要先在組件的樣式面板中，單擊複製配置到剪貼簿，擷取組件配置資料。再根據需要在藍圖編輯器配置頁面的資料處理節點中更改對應樣式的欄位值。
