流程式控制制內的邏輯節點包括定時器、分支判斷和多路判斷。本文介紹在藍圖編輯器中，配置流程式控制制類節點的方法。
定時器
定時器節點支援延遲定時、定點定時、迴圈延時定時和重複持續時間定時。
使用情境：定時器適用於需要定時的情境需求。當時間計數到達配置項設定的時間點時，定時器節點拋出當計時結束時事件，輸出上遊節點的輸出結果，觸發後續動作。

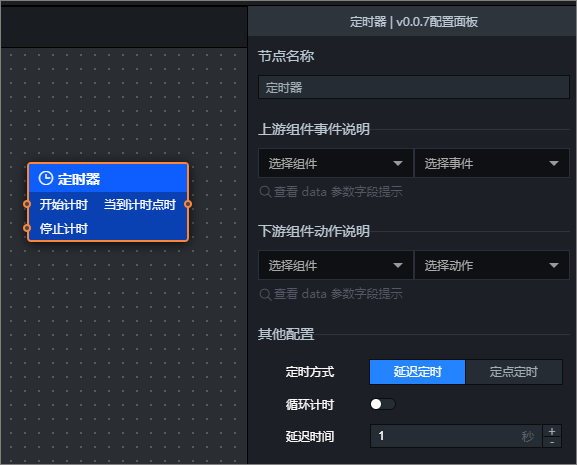

添加定時器節點至畫布中，可查看定時器節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。
表 1. 事件/動作參數說明
事件/動作 | 說明 |
開始計時 | 啟動計時器。 |
停止計時 | 停止計時器，下次觸發開始計時時，將重新計時。一般用在迴圈計時中。 |
當到計時點時 | 到達計時點時拋出事件，觸發下遊節點執行動作。迴圈計時情況下，將迴圈拋出該事件。 |
表 2. 配置項說明
表格中僅提供其他配置中的參數說明，其他參數配置請參見公用參數說明。
參數 | 說明 |
定時方式 | 支援延時定時和定點定時兩種方式。 |
迴圈計時 | 是否需要重複計時。當定時方式為定點定時時，迴圈計時開啟後，會配置定點周期，自訂設定定點周期內的起始時間和間隔時間。 |
延遲時間 | 以秒為單位進行倒計時。僅當定時方式為延時定時時有效。 |
定點時間 | 以秒為單位進行倒計時，到達具體的標準時間點，拋出事件。僅當定時方式為定點定時，且迴圈計時關閉時有效。 |
輸出結果：不改變上遊節點的輸出結果。觸發計時器時，輸出上遊節點的輸出結果。
分支判斷
分支判斷節點屬於If-Else判斷條件節點。當滿足設定條件時，拋出滿足事件，不滿足設定條件，拋出不滿足事件。
使用情境：例如，根據開關狀態觸發兩個圖層的顯隱效果情境。可以通過分支判斷節點來判斷當前開關的狀態。處於開啟狀態，則顯示圖層A，隱藏圖層B；處於關閉狀態，則顯示圖層B，隱藏圖層A。

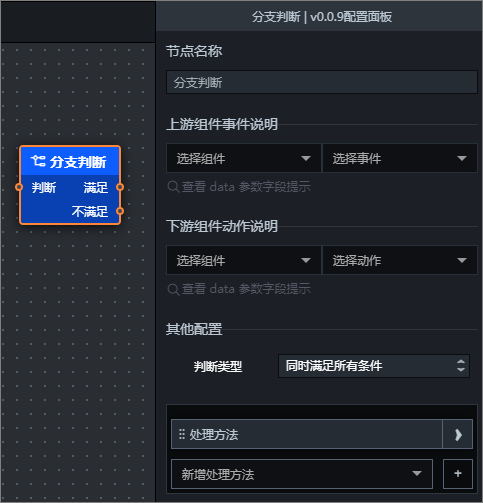

添加分支判斷節點至畫布中，可查看分支判斷節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。
表 3. 事件/動作參數說明
事件/動作 | 說明 |
判斷 | 輸入上遊節點的輸出結果，用於條件判斷。 |
滿足 | 上遊節點輸出的結果，滿足設定條件。 |
不滿足 | 上遊節點輸出的結果，不滿足設定條件。 |
表 4. 配置項說明
表格中僅提供其他配置中的參數說明，其他參數配置請參見公用參數說明。
參數 | 說明 |
判斷類型 |
|

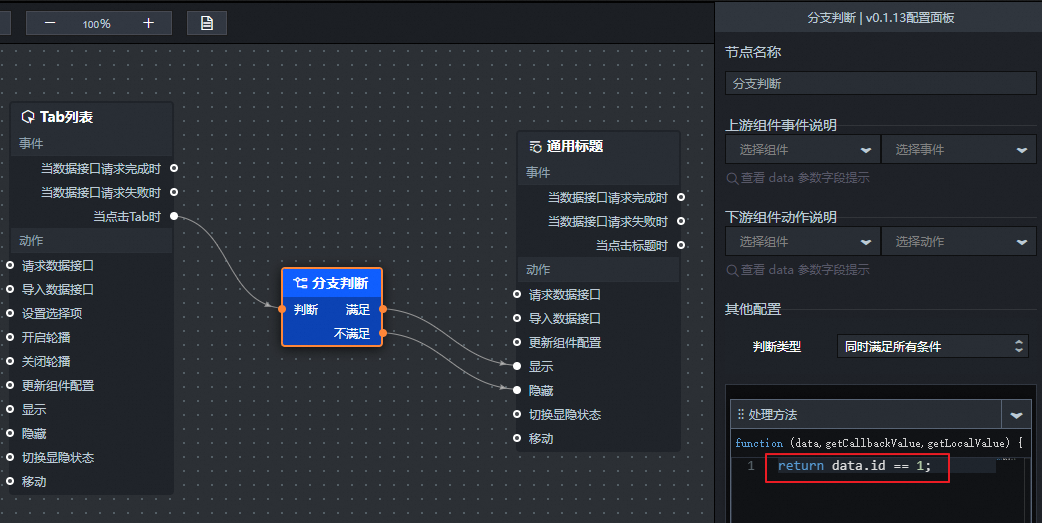

處理方法 | 使用JavaScript編寫處理方法，返回結果為BOOLEAN型。返回結果為TRUE時，則滿足該處理方法的執行條件；返回結果為FALSE時，則不滿足該處理方法的執行條件。處理方法可新增疊加。 樣本：當點擊Tab列表時，若標籤ID（即代碼中的id）等於1，通用標題為顯示狀態；若標籤ID不等於1，通用標題為隱藏狀態。處理方法的代碼如下。 |
輸出結果：不改變上遊節點的輸出結果。觸發分支判斷時，輸出滿足條件的上遊節點的輸出結果。
多路判斷
多路判斷節點屬於Case-When節點。通過對上遊節點的輸出結果進行判斷，觸發第一個滿足條件的下遊節點執行對應動作。
使用情境：例如，根據數字輸入框內，當前的輸入值設定地圖散點的顏色。可通過多路判斷節點，判斷當前的輸入值處於哪個範圍，進而觸發散點顏色的設定。例如在配置項中設定，當數值大於100時，為紅色；50~100之間，為黃色；小於50，為藍色。

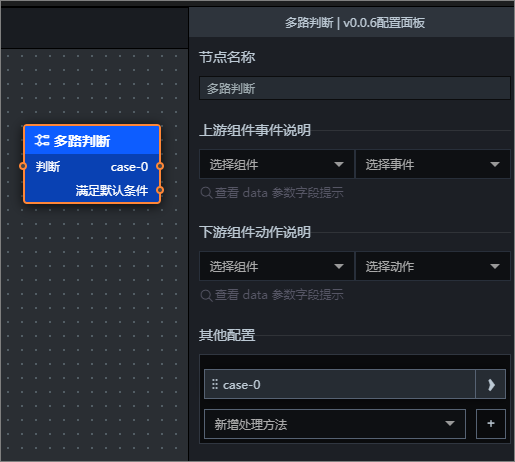

添加多路判斷節點至畫布中，可查看多路判斷節點支援的事件/動作，以及配置參數。添加方式請參見使用邏輯節點。
表 5. 事件/動作參數說明
事件/動作 | 說明 |
判斷 | 輸入上遊節點的輸出結果，用於多路判斷。 |
case-N | 處理方法。滿足當前處理方法，則拋出該事件。可在配置面板中添加多個處理方法，添加後，多路判斷節點中顯示您添加的處理方法；不同處理方法可串連不同的下遊節點，實現多路判斷。 |
滿足預設條件 | 滿足預設條件，則拋出該事件。 |
表 6. 配置項說明
表格中僅提供其他配置中的參數說明，其他參數配置請參見公用參數說明。
參數 | 說明 |
處理方法 | 使用JavaScript編寫處理方法，返回結果為BOOLEAN型，且處理方法可新增疊加。
樣本：當點擊Tab列表時，若標籤ID（即代碼中的id）等於1，通用標題為顯示狀態；若標籤ID等於2，通用標題為隱藏狀態；若標籤ID不等於1或2，通用標題為顯示狀態（即執行預設條件對應的顯示事件）。處理方法的代碼如下。 |
輸出結果：不改變上遊節點的輸出結果。觸發多路判斷時，輸出滿足條件的上遊節點的輸出結果。
