ACK託管叢集Pro版接入ACS算力 - Container Compute Service

阿里雲Container Compute Service (ACS)已經整合到Container Service for Kubernetes，您可以通過ACK託管叢集Pro版快速使用ACS提供的容器算力。本文介紹ACK叢集如何接入ACS算力。

ACK叢集對接方式

Container Compute Service (ACS)是以Kubernetes為使用者介面的Container Service產品，提供符合容器規範的算力資源。ACS的Kubernetes管控和容器算力分層設計，為Kubernetes提供一種層次化的解決方案：ACS的計算資源層負責底層Pod容器資源的調度和分配，而Kubernetes則在此基礎上負載業務負載管理，例如管理Deployment、Service、StatefulSet、CronJob等。

ACS容器算力可以通過虛擬節點（Virtual Node）的形式接入到Kubernetes叢集中，使得叢集可以輕鬆獲得極大的彈效能力，而不必受限於叢集的節點計算容量。ACS在接管Pod容器底層基礎設施的管理工作後，Kubernetes不再需要直接負責單個Pod的放置、啟動等工作，也不再需要關心底層虛擬機器的資源情況，通過ACS即可確保Pod需要的資源隨時可用。

Container Service for Kubernetes (ACK)是全球首批通過Kubernetes一致性認證的服務平台，提供高效能的容器應用管理服務。它整合了阿里雲虛擬化、儲存、網路和安全能力，簡化叢集的搭建和擴容等工作，讓您專註於容器化的應用的開發與管理。

在ACK託管叢集Pro版中，您需要先手動部署虛擬節點，才能建立ACS Pod。叢集需要擴容時，可以直接在虛擬節點下按需建立ACS Pod，而無需規劃節點的計算容量，ACS Pod與叢集中真實節點上的Pod之間網路互連。建議您將部分長時間運行且流量彈性變化的業務負載調度至虛擬節點，這可以充分利用已有資源，縮短彈性擴容的時間，並減少擴容成本。當業務流量下降後，您可以快速釋放部署在虛擬節點上的Pod，從而降低使用成本。虛擬節點上的Pod均基於ACS運行在安全隔離的容器運行環境中，每個Pod對應一個ACS執行個體。更多資訊，請參見ACK產品概述。

前提條件

首次操作時，需完成服務開通和相關授權操作：
- 開通Container Service for Kubernetes，並授權預設角色和開通相關雲產品。具體操作，請參見快速建立ACK託管叢集。
- 登入容器計算服務控制台，根據提示開通ACS服務。
已建立ACK託管叢集Pro版且版本為1.26及以上。具體操作，請參見建立ACK託管叢集。關於如何升級叢集版本，請參見升級ACK叢集K8s版本。

對於不同Kubernetes版本的ACK託管叢集Pro版，虛擬節點群組件（ACK Virtual Node）版本需要滿足以下要求。
Kubernetes版本
虛擬節點群組件版本
1.26及以上
v2.13.0及以上

安裝ACK Virtual Node組件啟用ACS算力

ACS容器算力可以以虛擬節點的形式接入到ACK叢集中，使得叢集可以輕鬆獲得極大的彈效能力，而不必受限於叢集的節點計算容量。具體操作步驟如下：

登入Container Service管理主控台，在左側導覽列選擇叢集列表。

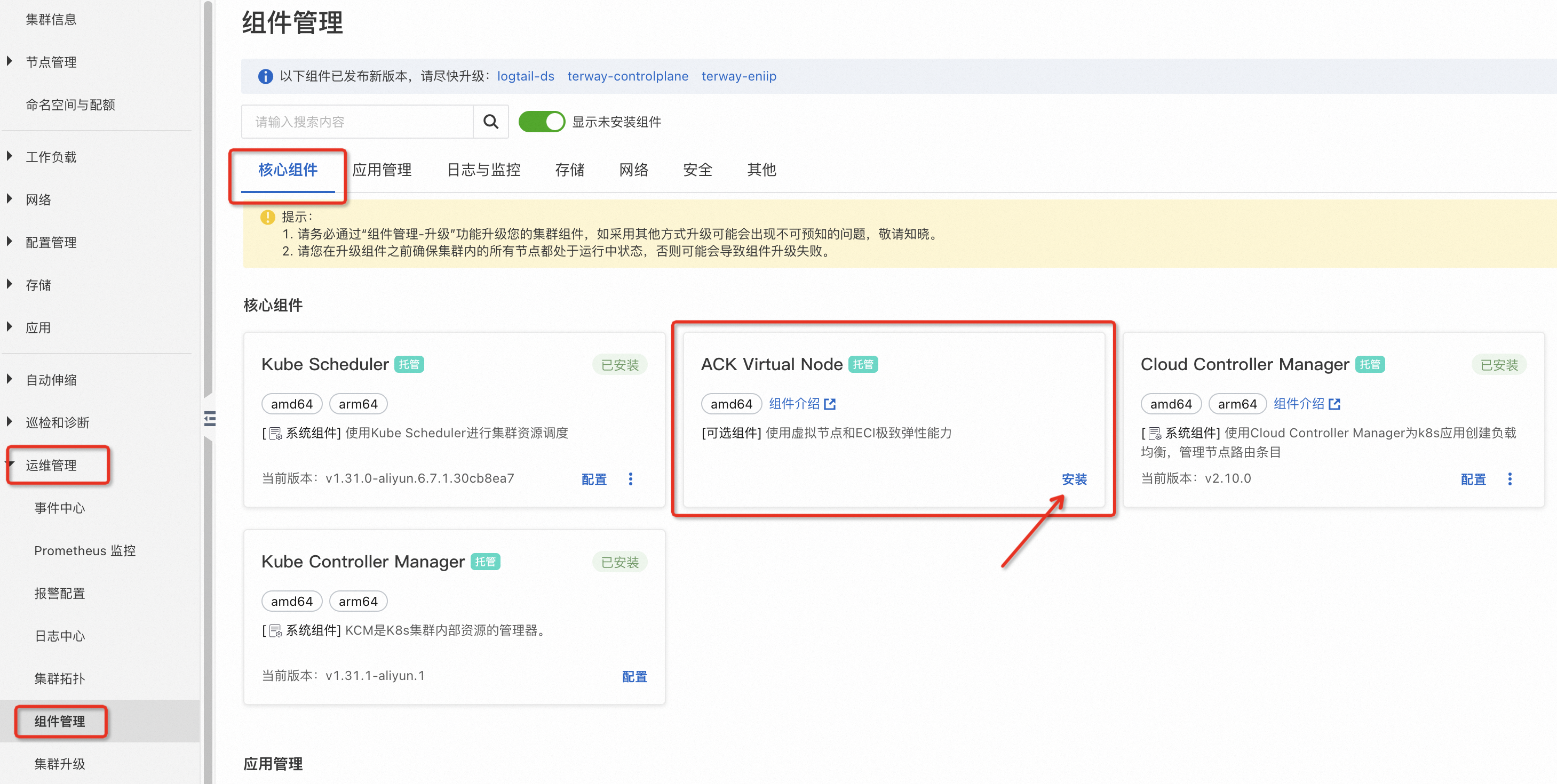

在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，單擊組件管理。
在核心組件分頁選擇ACK Virtual Node組件進行安裝或者升級到指定版本。
若安裝ACK Virtual Node前提示開通並授權ACS，需要按指引開通並授權ACS。完成ACS的開通和授權後點擊確定安裝。

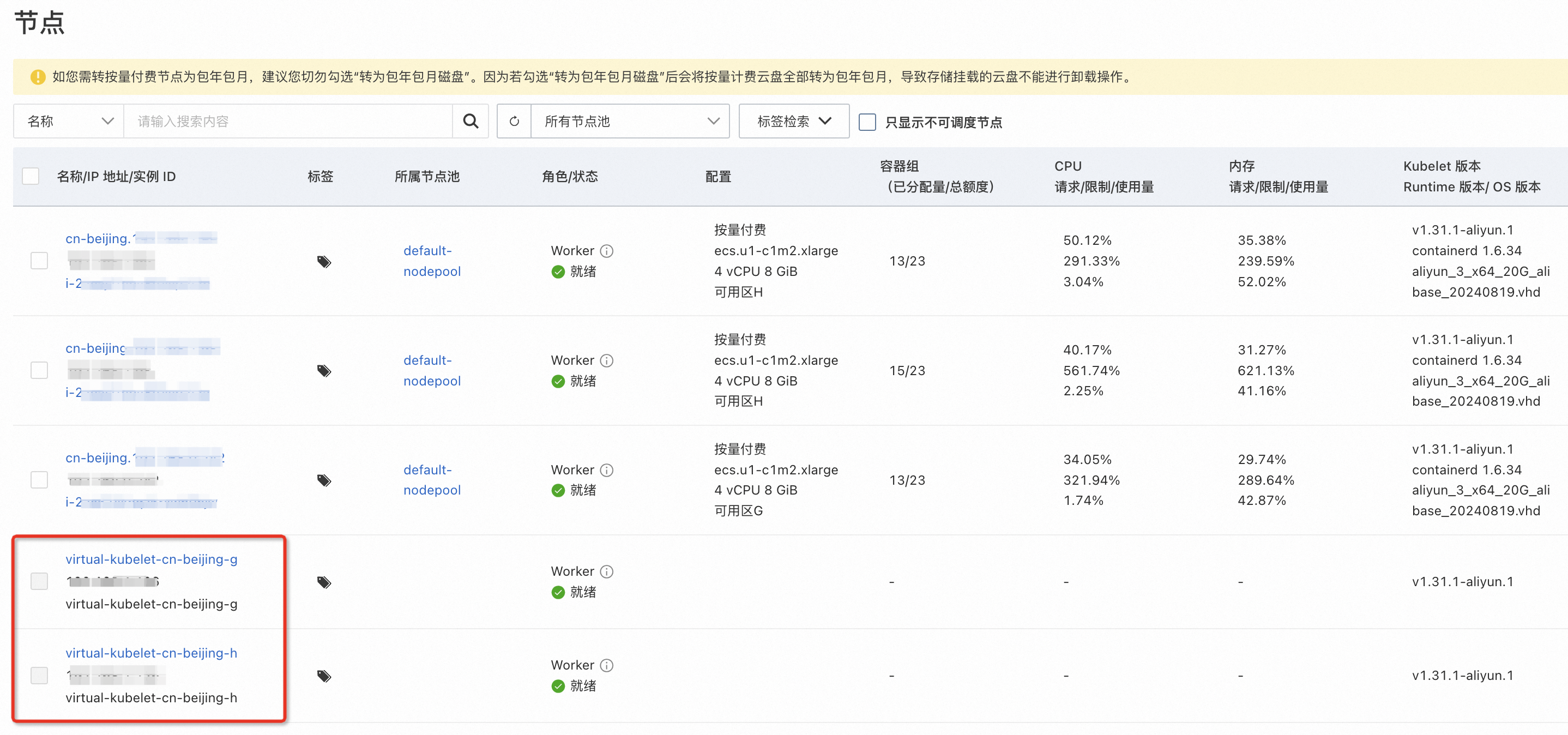

安裝完成後，在左側導覽列選擇節點管理 > 節點，新增的虛擬節點名稱預設會以virtual-kubelet-為開頭。

ACK使用ACS CPU算力樣本

ACK Virtual Node組件安裝或升級到前提條件中的指定版本後，將同時支援ACS和ECI兩種算力。

說明

在Pod調度到虛擬節點的情境中，如果沒有指定為ACS的算力類型，則預設會優先使用ECI彈性執行個體。

ACK使用ACS CPU算力可以通過以下步驟實現：

通過NodeSelector、親和性和反親和性、ResourcePolicy和配置標籤alibabacloud.com/acs: "true"等調度方式將Pod調度到虛擬節點。具體步驟，請參見節點親和性調度。
說明
alibabacloud.com/acs: "true"的調度方式不支援在ACK Serverless叢集中使用，目前支援範圍為：ACK託管叢集、ACK專有叢集、ACK One註冊叢集和ACK Edge叢集。
通過標籤（alibabacloud.com/compute-class:計算類型）指定建立ACS Pod的執行個體類型。關於ACS執行個體類型的介紹，請參見ACS Pod執行個體概述。

具體操作步驟如下：

部署Deployment。

重要

如果採用添加Pod Label（alibabacloud.com/acs: "true"）的調度方式，則不支援使用WaitForFirstConsumer類型的Storageclass。因此，在ACK叢集中使用ACS算力，且ACS Pod需要掛載雲端硬碟時，請採用nodeSelector或者ResourcePolicy的方式將Pod調度到虛擬節點。關於ResourcePolicy的配置，請參見ACK Pro叢集支援ECS和ACS算力混合調度。

NodeSelector

執行以下命令，查看虛擬節點的標籤。命令中的virtual-kubelet-cn-hangzhou-k請按實際內容修改。

kubectl get node virtual-kubelet-cn-hangzhou-k -oyaml

預期輸出（僅展示labels相關關鍵內容）：

apiVersion: v1
kind: Node
metadata:
  labels:
    kubernetes.io/arch: amd64
    kubernetes.io/hostname: virtual-kubelet-cn-hangzhou-k
    kubernetes.io/os: linux
    kubernetes.io/role: agent
    service.alibabacloud.com/exclude-node: "true"
    topology.diskplugin.csi.alibabacloud.com/zone: cn-hangzhou-k
    topology.kubernetes.io/region: cn-hangzhou
    topology.kubernetes.io/zone: cn-hangzhou-k
    type: virtual-kubelet # 所有虛擬節點都存在該標籤，可以使用該標籤實現Pod定向調度到虛擬節點。
  name: virtual-kubelet-cn-hangzhou-k
spec:
  taints:
  - effect: NoSchedule
    key: virtual-kubelet.io/provider
    value: alibabacloud

使用以下YAML內容建立nginx.yaml，部署2個Pod。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      name: nginx
      labels:
        app: nginx
        alibabacloud.com/compute-class: general-purpose # 配置ACS Pod的算力類型，未配置預設general-purpose
        alibabacloud.com/compute-qos: default # 配置ACS Pod的算力品質，未配置預設default
    spec:
      nodeSelector:
        type: virtual-kubelet #定向調度到虛擬節點
      tolerations:
      - key: "virtual-kubelet.io/provider" # 容忍虛擬節點的汙點
        operator: "Exists"
        effect: "NoSchedule"
      containers:
      - name: nginx
        image: registry.openanolis.cn/openanolis/nginx:1.14.1-8.6
        resources:
          limits:
            cpu: 2
          requests:
            cpu: 2

建立應用Nginx並查看部署結果。

執行以下命令，建立應用Nginx。
```
kubectl apply -f nginx.yaml
```

執行以下命令，查看部署結果。

kubectl get pods -o wide

預期輸出：

NAME                    READY   STATUS    RESTARTS   AGE   IP               NODE                            NOMINATED NODE   READINESS GATES
nginx-9cdf7bbf9-s****   1/1     Running   0          36s   10.0.6.68        virtual-kubelet-cn-hangzhou-j   <none>           <none>
nginx-9cdf7bbf9-v****   1/1     Running   0          36s   10.0.6.67        virtual-kubelet-cn-hangzhou-k   <none>           <none>

可以看到，這兩個Pod通過nodeSelector被調度到label為type=virtual-kubelet的節點上。

Pod標籤調度

使用以下YAML內容建立nginx.yaml。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
        alibabacloud.com/acs: "true" # 配置使用ACS算力
        alibabacloud.com/compute-class: general-purpose # 配置ACS Pod的算力類型，未配置預設general-purpose
        alibabacloud.com/compute-qos: default # 配置ACS Pod的算力品質，未配置預設default
    spec:
      containers:
      - name: nginx
        image: registry.openanolis.cn/openanolis/nginx:1.14.1-8.6
        resources:
          limits:
            cpu: 2
          requests:
            cpu: 2

建立應用Nginx並查看部署結果。

執行以下命令，建立應用Nginx。
```
kubectl apply -f nginx.yaml
```

執行以下命令，查看部署結果。

kubectl get pods -o wide

預期輸出：

NAME                    READY   STATUS    RESTARTS   AGE   IP               NODE                            NOMINATED NODE   READINESS GATES
nginx-9cdf7bbf9-s****   1/1     Running   0          36s   10.0.6.68        virtual-kubelet-cn-hangzhou-j   <none>           <none>
nginx-9cdf7bbf9-v****   1/1     Running   0          36s   10.0.6.67        virtual-kubelet-cn-hangzhou-k   <none>           <none>

可以看到，這兩個Pod通過nodeSelector被調度到label為type=virtual-kubelet的節點上。

查看應用Nginx的Pod詳情，確認Pod為ACS Pod執行個體。

執行以下命令，查看應用Nginx的Pod詳情。

kubectl describe pod nginx-9cdf7bbf9-s****

預期輸出（關鍵資訊）：

Annotations:      ProviderCreate: done
                  alibabacloud.com/client-token: edf29202-54ac-438e-9626-a1ca007xxxxx
                  alibabacloud.com/instance-id: acs-2ze008giupcyaqbxxxxx
                  alibabacloud.com/pod-ephemeral-storage: 30Gi
                  alibabacloud.com/pod-use-spec: 2-4Gi
                  alibabacloud.com/request-id: A0EF3BF3-37E7-5A07-AC2D-68A0CFCxxxxx
                  alibabacloud.com/schedule-result: finished
                  alibabacloud.com/user-id: 14889995898xxxxx
                  kubernetes.io/pod-stream-port: 10250
                  kubernetes.io/preferred-scheduling-node: virtual-kubelet-cn-hangzhou-j/1
                  kubernetes.io/resource-type: serverless

輸出的Pod內容中存在註解alibabacloud.com/instance-id: acs-2ze008giupcyaqbxxxxx則可確認該Pod為ACS Pod執行個體。

ACK使用ACS GPU算力樣本

與ACS CPU算力的主要鏈路和使用流程相同，但使用ACS GPU算力還需要確保調度相關的組件版本符合預期，並進行一些額外的配置。

組件配置

對於不同Kubernetes版本ACK託管叢集Pro版，叢集調度器組件kube-scheduler版本需要滿足以下要求。

Kubernetes版本

叢集調度器版本

1.26及以上

各叢集版本對應的調度器組件版本如下：

1.31叢集版本，對應v1.31.0-aliyun.6.8.4.8f585f26及以上的調度器版本。
1.30叢集版本，對應v1.30.3-aliyun.6.8.4.946f90e8及以上的調度器版本。
1.28叢集版本，對應v1.28.12-aliyun-6.8.4.b27c0009及以上的調度器版本。
1.26叢集版本，對應v1.26.3-aliyun-6.8.4.4b180111及以上的調度器版本。

使用方法

...
     labels:
        # label中聲明acs GPU資源需求
        alibabacloud.com/compute-class: gpu     #如為GPU類型，固定gpu即可
        alibabacloud.com/compute-qos: default   #計算qos類型，含義與普通acs算力相同
        alibabacloud.com/gpu-model-series: GN8IS  # GPU卡型，請按照實際情況替換
...

說明

關於ACS的算力類型和算力品質，請參見計算類型與算力品質的對應關係。
關於gpu-model-series的可選卡型，請參見為ACS GPU Pod指定GPU型號和驅動版本。
alibabacloud.com/acs: "true"的調度方式不支援在ACK Serverless叢集使用，目前支援範圍為：ACK託管叢集、ACK專有叢集、ACK One註冊叢集和ACK Edge叢集。

以下是GPU算力三種不同的配置樣本。

NodeSelector

使用以下內容，建立GPU負載。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: dep-node-selector-demo
  labels:
    app: node-selector-demo
spec:
  replicas: 1
  selector:
    matchLabels:
      app: node-selector-demo
  template:
    metadata:
      labels:
        app: node-selector-demo
        # acs屬性
        alibabacloud.com/compute-class: gpu
        alibabacloud.com/compute-qos: default
        alibabacloud.com/gpu-model-series: example-model  # GPU卡型，請按照實際情況替換，例如T4
    spec:
      # 指定vk的標籤
      nodeSelector:
        type: virtual-kubelet
      # 容忍vk的taint
      tolerations:
      - key: "virtual-kubelet.io/provider" # 容忍虛擬節點的汙點
        operator: "Exists"
        effect: "NoSchedule"
      containers:
      - name: node-selector-demo
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/stress:v1.0.4
        command:
        - "sleep"
        - "1000h"
        resources:
          limits:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1"
          requests:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1"

ResourcePolicy

使用以下內容，建立GPU負載。

apiVersion: scheduling.alibabacloud.com/v1alpha1
kind: ResourcePolicy
metadata:
  name: dep-rp-demo
  namespace: default
spec:
  selector:
    app: dep-rp-demo
  units:
  - resource: acs
    podLabels:
      alibabacloud.com/compute-class: gpu
      alibabacloud.com/compute-qos: default
      alibabacloud.com/gpu-model-series: example-model  # GPU卡型，請按照實際情況替換，例如T4
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: dep-rp-demo
  labels:
    app: dep-rp-demo
  annotations:
    resourcePolicy: "dep-rp-demo"  # 引用 ResourcePolicy 的名稱
spec:
  replicas: 1
  selector:
    matchLabels:
      app: dep-rp-demo
  template:
    metadata:
      labels:
        app: dep-rp-demo
    spec:
      containers:
      - name: demo
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/stress:v1.0.4
        command:
        - "sleep"
        - "1000h"
        resources:
          limits:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1"
          requests:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1"

更多使用ResourcePolicy進行資源調度的配置，請參見自訂資源優先順序調度。

Pod標籤調度

使用以下內容，建立GPU負載。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: dep-node-selector-demo
  labels:
    app: node-selector-demo
spec:
  replicas: 1
  selector:
    matchLabels:
      app: node-selector-demo
  template:
    metadata:
      labels:
        app: node-selector-demo
        # acs屬性
        alibabacloud.com/acs: "true" # 配置使用ACS算力
        alibabacloud.com/compute-class: gpu
        alibabacloud.com/compute-qos: default
        alibabacloud.com/gpu-model-series: example-model  # GPU卡型，請按照實際情況替換，例如T4
    spec:
      containers:
      - name: node-selector-demo
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/stress:v1.0.4
        command:
        - "sleep"
        - "1000h"
        resources:
          limits:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1"
          requests:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1"

執行以下命令，查看GPU負載運行狀態。

kubectl get pod node-selector-demo-9cdf7bbf9-s**** -oyaml

預期輸出（關鍵資訊）：

    phase: Running

    resources:
      limits:
        #other resources
        nvidia.com/gpu: "1"
      requests:
        #other resources
        nvidia.com/gpu: "1"

ACK使用ACS GPU HPN算力樣本

ACS GPU HPN算力的使用與ACS CPU算力的主要鏈路和使用流程相同，但存在以下使用要求：

僅支援在ACK託管叢集、ACK One註冊叢集、ACK One分布式工作流程Argo叢集中使用，不支援其他類型叢集。
需提前購買GPU-HPN容量預留，並關聯到叢集。

kube-scheduler版本要求如下：

ACK版本	ACK調度器版本
1.28	v1.28.12-aliyun-6.9.3.cd73f3fe及以上。
1.30	v1.30.3-aliyun.6.9.3.ce7e2faf及以上。
1.31	v1.31.0-aliyun.6.9.3.051bb0e8及以上。
1.32	v1.32.0-aliyun.6.9.3.515ac311及以上。
1.33	v1.33.0-aliyun.6.9.4.8b58e6b4及以上。

ACK Virtual Node組件要求v2.15.0及以上版本。

使用方法

...
labels:
  # label中聲明acs GPU資源需求
  alibabacloud.com/compute-class: gpu-hpn     #固定為gpu-hpn類型
  alibabacloud.com/compute-qos: default   #計算qos類型，含義與普通acs算力相同
...

說明

關於ACS的算力類型和算力品質，請參見計算類型與算力品質的對應關係。
關於ACS Pod的其他功能參數配置，請參見ACS Pod。
ACS GPU HPN類型Node僅能調度gpu-hpn計算類的Pod（Pod資源聲明中可以不填寫GPU資源需求），不能調度其他計算類或者未聲明計算類的Pod。

您可以使用K8s的NodeSelector配置，將Pod指定調度到GPU HPN節點上。

重要

ACS GPU HPN類型Pod請重點關注以下欄位配置：

指定計算類：alibabacloud.com/compute-class: gpu-hpn。
指定預留節點標籤：alibabacloud.com/node-type: reserved。
資源規格的requests和limits欄位的裝置資源名稱，請參考實際的裝置卡型填寫，例如NVIDIA或其他。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: dep-node-selector-demo
  labels:
    app: node-selector-demo
spec:
  replicas: 1
  selector:
    matchLabels:
      app: node-selector-demo
  template:
    metadata:
      labels:
        app: node-selector-demo
        # acs屬性
        alibabacloud.com/compute-class: gpu-hpn
        alibabacloud.com/compute-qos: default
    spec:
      # 指定gpu-hpn預留節點標籤
      nodeSelector:
        alibabacloud.com/node-type: reserved
      containers:
      - name: node-selector-demo
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/stress:v1.0.4
        command:
        - "sleep"
        - "1000h"
        resources:
          limits:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1" # 請根據實際卡型填寫對應的資源名稱
          requests:
            cpu: 1
            memory: 1Gi
            nvidia.com/gpu: "1" # 請根據實際卡型填寫對應的資源名稱

查看GPU負載運行狀態。

kubectl get pod node-selector-demo-9cdf7bbf9-s**** -oyaml

預期輸出（關鍵資訊）：

    phase: Running

    resources:
      limits:
        #other resources
        nvidia.com/gpu: "1"
      requests:
        #other resources
        nvidia.com/gpu: "1"
