產生秒級指標資料 - ApsaraMQ for RabbitMQ

本文為您介紹如何使用日誌管理功能產生秒級指標資料。

背景資訊

當前Cloud Monitor提供的圖表是分鐘級統計資料的平均值，無法展示秒級的TPS統計資料。雲訊息佇列 RabbitMQ 版的TPS統計了每秒Client主動發起的AMQP協議方法請求數量。

TPS統計的AMQP協議要求方法如下：

ConnectionOpen、ChannelOpen
QueueDeclare、QueueDelete、QueueBind、QueueUnbind
ExchangeDeclare、ExchangeDelete
ExchangeBind、ExchangeUnBind
SendMessage、BasicConsume、BasicGet、BasicAck、BasicReject、BasicNack、BasicRecover

關於要求方法的詳細描述，請參見要求方法。

操作步驟

開啟日誌管理功能並配置索引。
建立Metric時序庫，用於儲存清洗出來的指標資料。

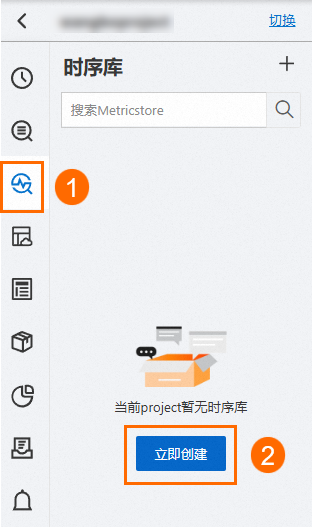

1. 在Log Service控制台的Project詳情頁面，選擇立即建立。此時頁面顯示當前project暫無時序庫的空白狀態。
2. 在建立MetricStore面板中設定Metric時序庫的基本資料。主要配置參數包括名稱（Metric時序庫名稱）和資料儲存時間（預設30天）等。
建立清洗任務。
1. 在logstore中輸入查詢語句，以執行個體錯誤碼為例。
```
* | SELECT Code, count(*) as num, microtime / 1000 / 1000 as timeSecond group by Code, timeSecond limit 1000000
```
  上述語句格式為：查詢語句|分析語句，前者為條件的篩選，後者為標準的SQL文法。從查詢結果中清洗出以下三項內容即可寫入Metric時序庫：您需要的Label；各個Label下的指標值；時間。以本語句為例，Code對應Label，代表各個請求的返回碼；num對應各個Code的值；timeSecond對應時間，單位為秒。

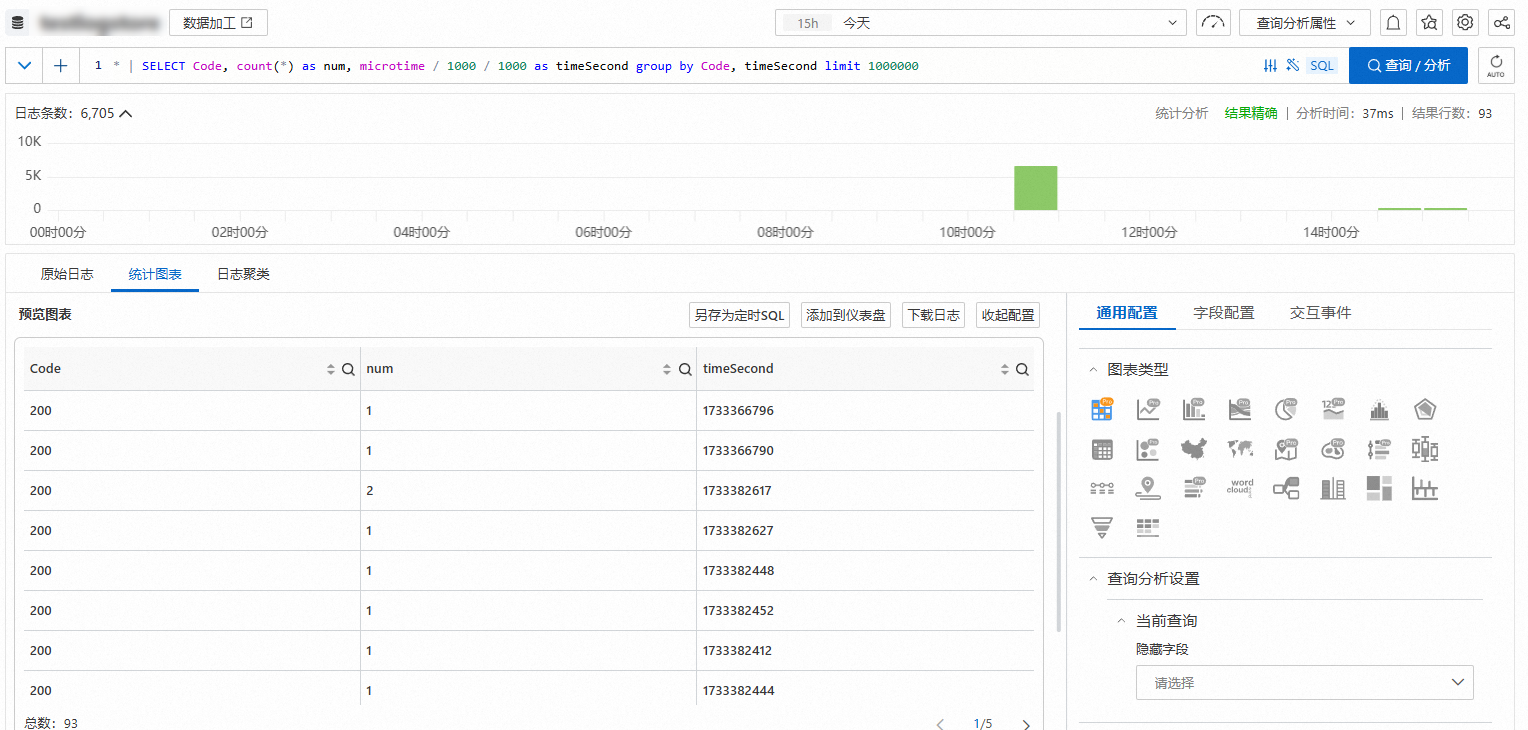

  查詢結果如下所示：查詢結果以表格形式展示，包含Code（返回碼）、num（計數）和timeSecond（秒級時間戳記）三列資料。

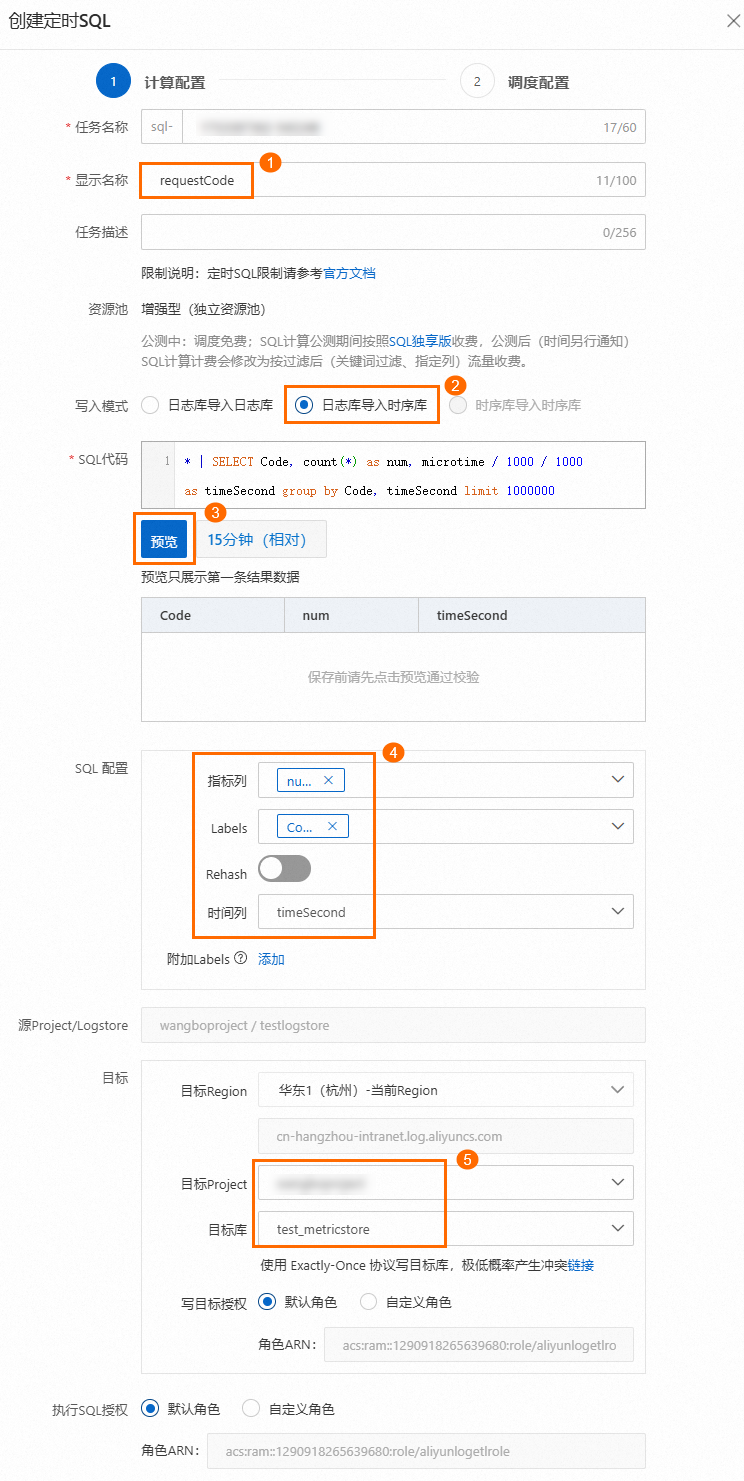

2. 在查詢結果中，單擊統計圖表頁簽中的另存新檔定時SQL，在計算配置頁簽中配置以下參數，然後單擊下一步。其中SQL類型選擇搜尋分析，寫入模式選擇匯入新資料，並根據SQL中的欄位配置寫入列名映射。

  說明
  目標庫應選擇上文中已建立的Metric時序庫。

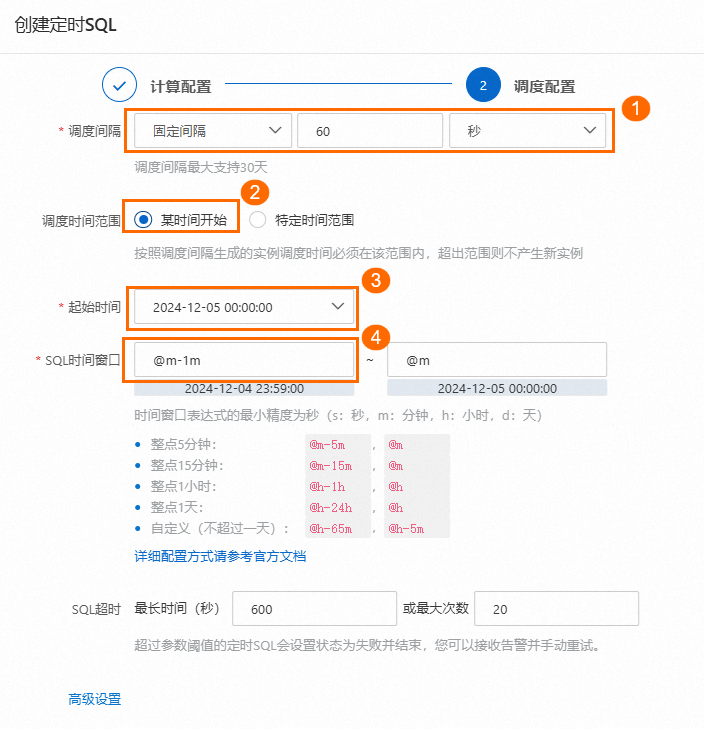

3. 在調度配置頁簽中設定調度時間間隔，然後單擊确定。其中調度間隔可選擇每小時或自訂間隔，SQL逾時預設為600秒，順延強制預設為60秒。

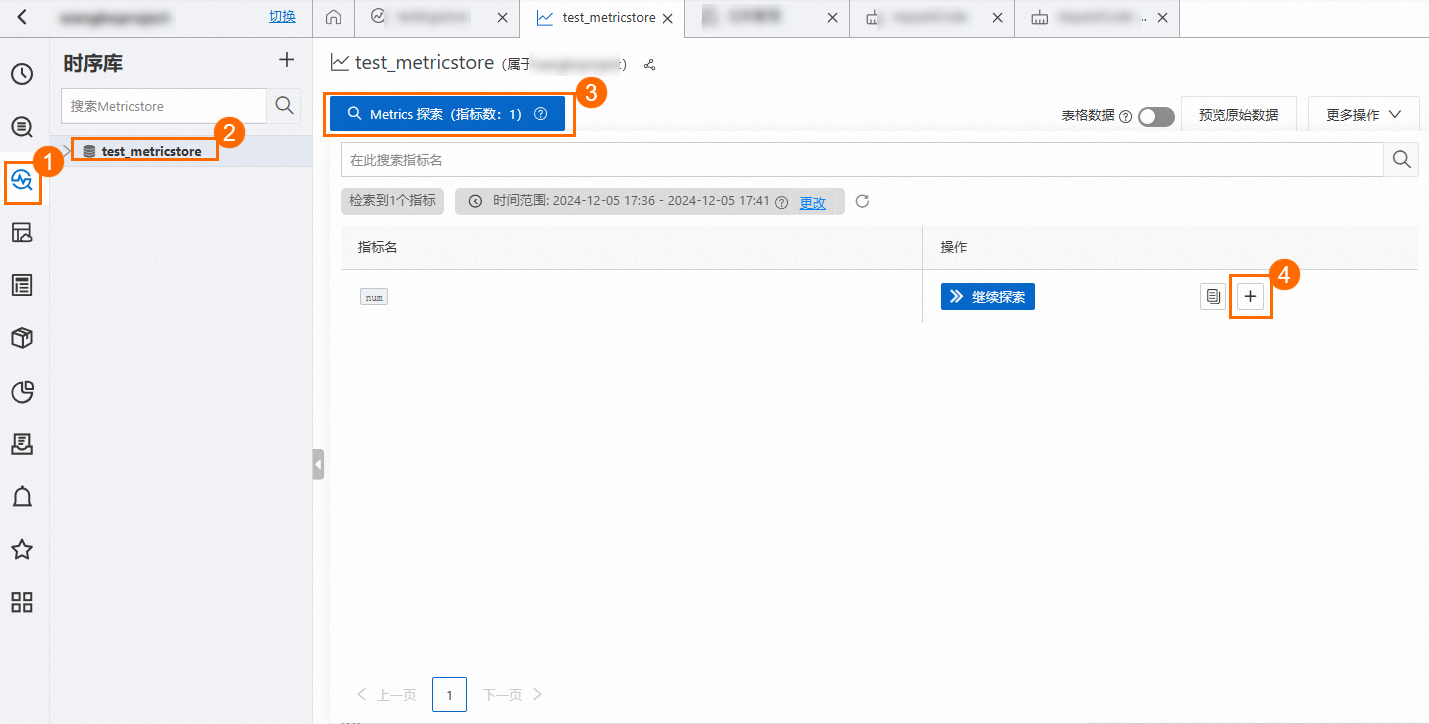

在Metric時序庫中查詢指標數值分布。在左側導覽列選擇目標Metric時序庫，進入查詢頁面輸入查詢語句並執行。

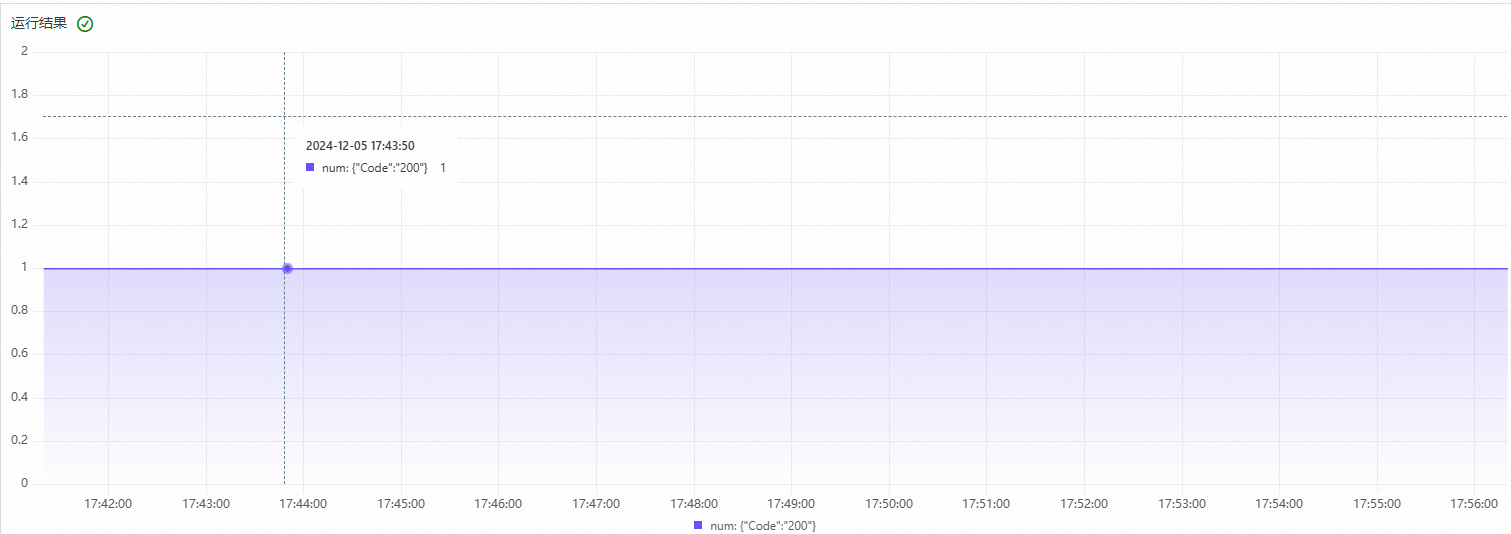

查詢結果如下所示：
可選：將Metric時序庫中的資料作為資料來源接入可視化圖表大盤，大盤展示可選用Grafana或Simple Log Service的可視化能力。
- 接入Grafana大盤，詳情請參見時序資料對接Grafana。
- 使用Simple Log Service的可視化儀錶盤能力，詳情請參見可視化。

說明

以上教程以清洗執行個體錯誤碼資料為例，您也可以清洗其他資料，例如每個RemoteAddress的每個Channel的訊息收發速度、每秒鐘每個隊列的活躍情況、每秒鐘的總訊息發送條數和接收條數、每秒鐘各個API的調用次數等。

常用語句

查詢執行個體秒級TPS指標資料

* | select microtime/1000/1000 as time, sum(count) as tps
from
  (SELECT  microtime, if(Action!='SendMessage', 1, tps) as count
   from log
   Where  InstanceId='amqp-xx-xxx'
     and Action in ('SendMessage', 'ConnectionOpen', 'ChannelOpen', 'ExchangeDeclare', 'QueueBind', 'QueueDeclare', 'QueueDelete', 'ExchangeDelete', 'QueueUnBind', 'ExchangeBind', 'ExchangeUnBind', 'BasicConsume', 'BasicReject', 'BasicRecover', 'BasicAck', 'BasicNAck', 'PullMessage')
   limit 90000000)

GROUP by time ORDER by time limit 90000000

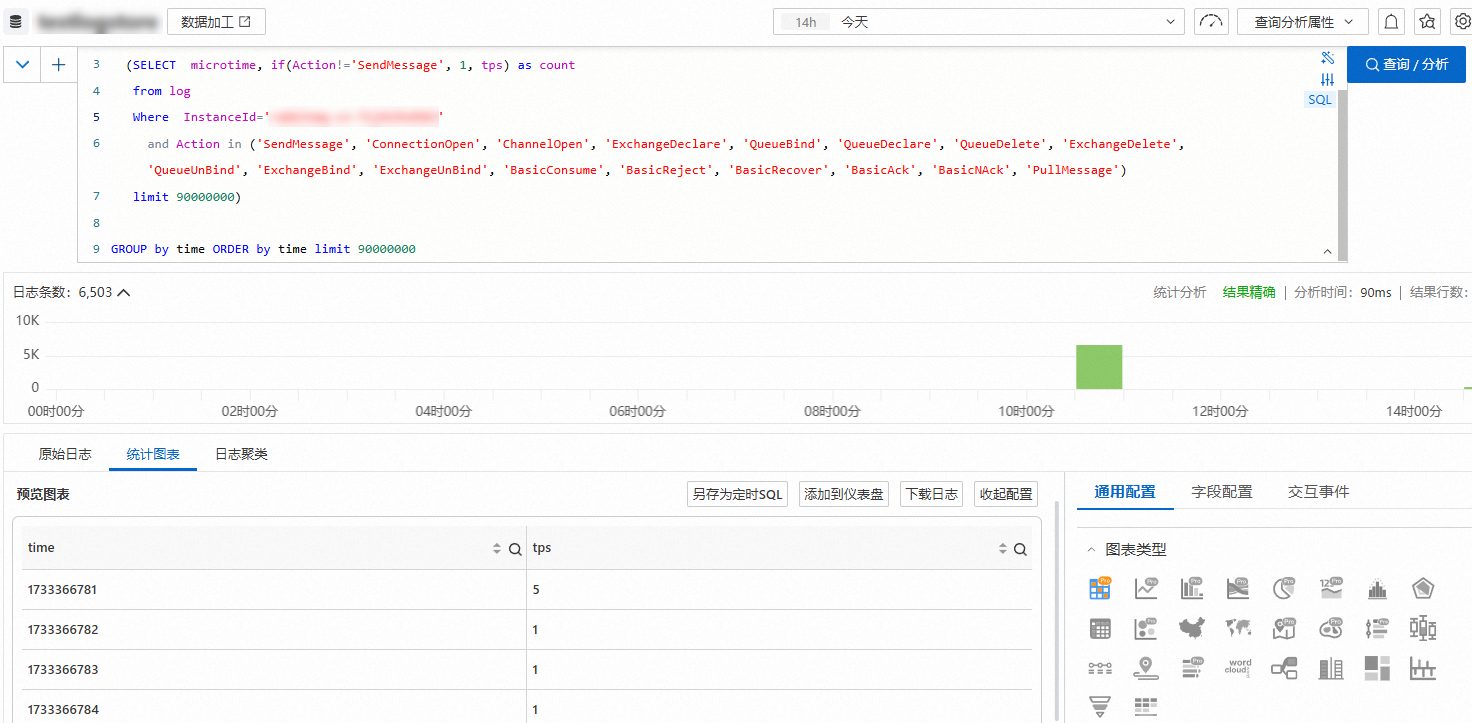

查詢結果如下所示：

查詢結果以表格形式展示，包含time（秒級時間戳記）和tps（每秒請求數）兩列資料，可切換至統計圖表頁簽查看趨勢圖。

查詢前請將上文中的執行個體IDamqp-xx-xxx替換為待查詢執行個體的ID。
其中BasicNack(multiple=false)，計TPS=1，BasicNack(multiple=true)，計TPS=N，因此通過SLS日誌配置統計出來的TPS值會小於實際發起的請求量。
查詢TPS流量圖時，如果用戶端的流量比較大，建議將查詢的時間範圍限制在1小時或是更小的範圍，然後在SQL語句後面加上limit 90000000，或者limit取值儘可能大。

查詢各exchange、routing key的訊息發送總量

* and Action : SendMessage and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  split_part(ResourceName,',',2) as exchange_name,
  split_part(ResourceName,',',3) as routing_key,
  count(*) as send_total_num
group by
  instance_id,
  virtual_host,
  exchange_name,
  routing_key
order by
  send_total_num
limit 10000000

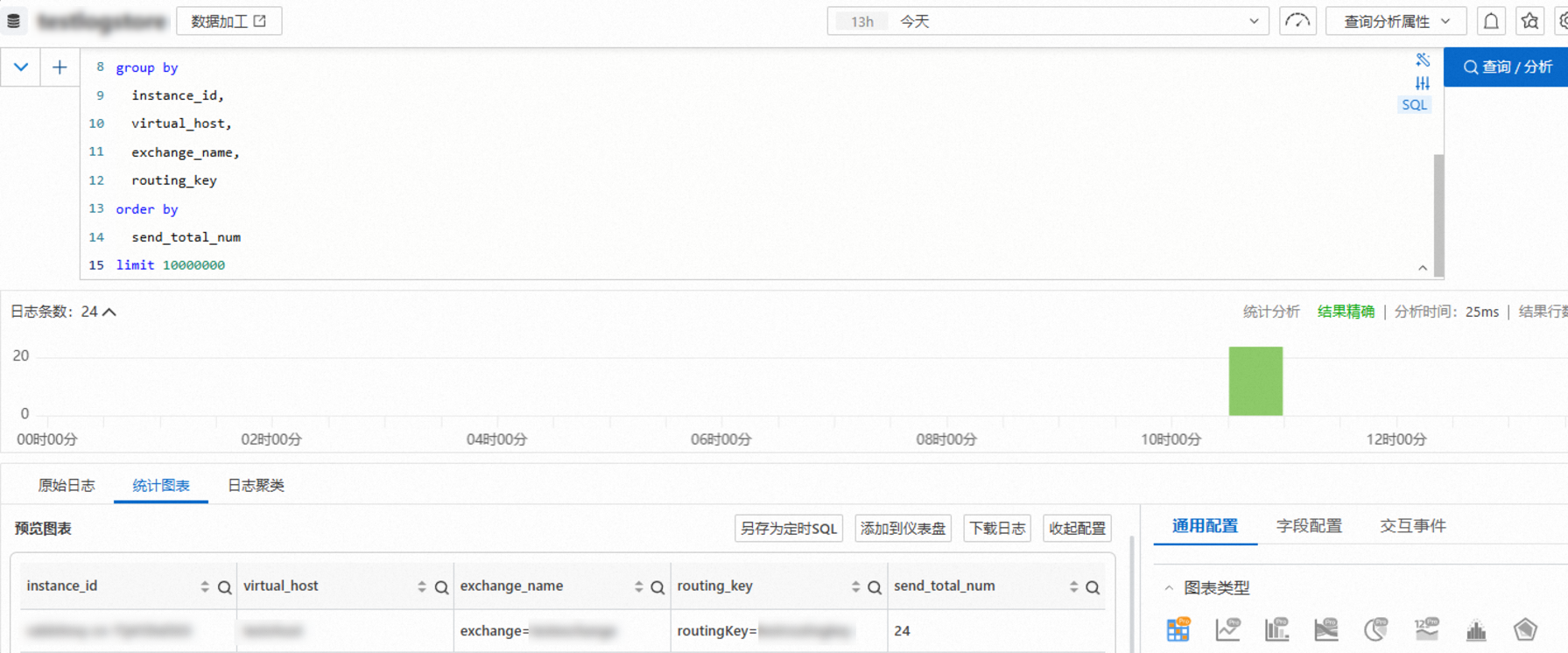

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id（執行個體ID）、virtual_host（虛擬機器主機）、exchange_name（Exchange名稱）、routing_key（路由鍵）和send_total_num（發送總量）列。

查詢各exchange、routing key的每秒訊息發送速率

* and Action : SendMessage and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  split_part(ResourceName,',',2) as exchange_name,
  split_part(ResourceName,',',3) as routing_key,
  microtime / 1000 / 1000 as time_second,
  count(*) as send_qps
group by
  instance_id,
  virtual_host,
  exchange_name,
  routing_key,
  time_second
order by
  time_second,
  send_qps
limit 10000000

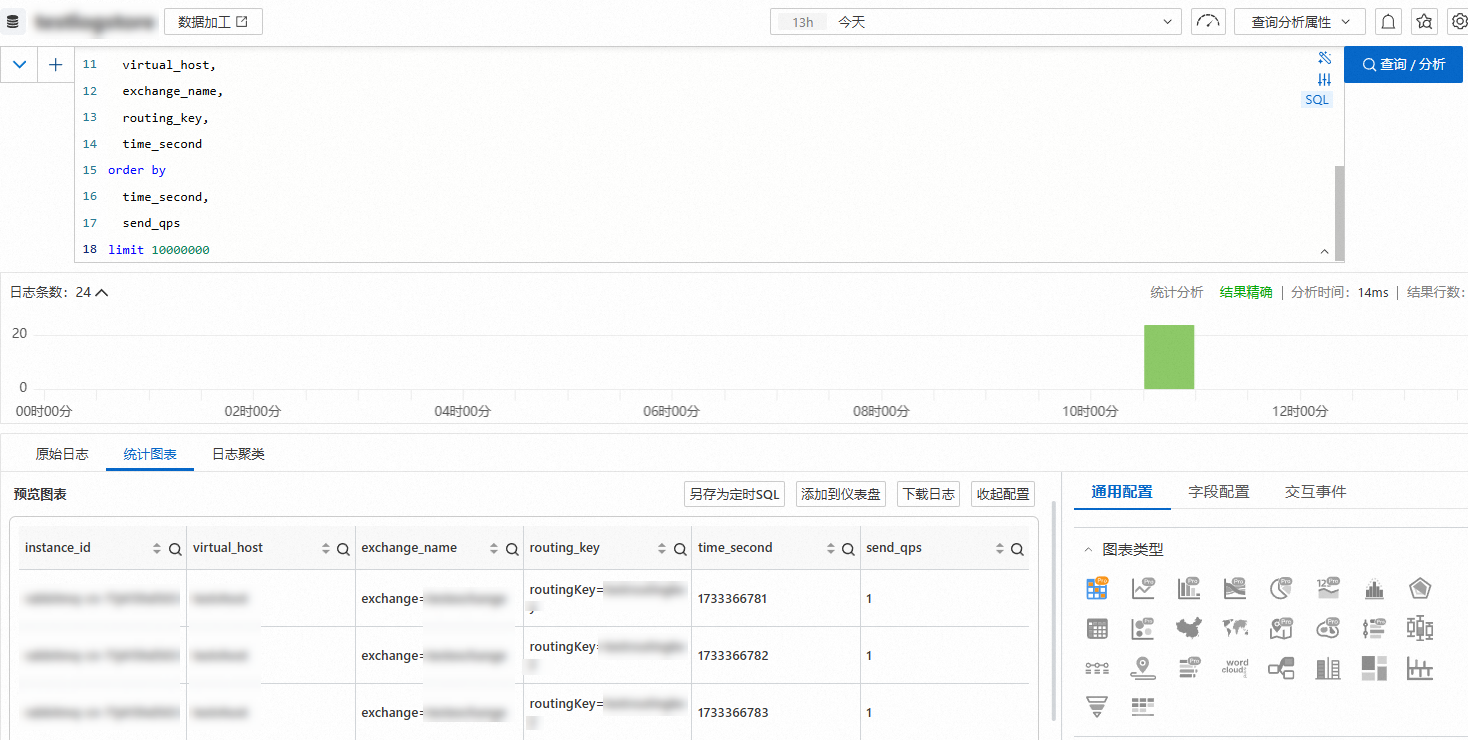

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、exchange_name、routing_key、time_second（秒級時間戳記）和send_qps（每秒發送速率）列。

查詢各隊列的消費訊息量

* and Action : PushMessage and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  Queue as queue_name,
  count(*) as push_total_num
group by
  instance_id,
  virtual_host,
  queue_name
order by
  push_total_num
limit 10000000

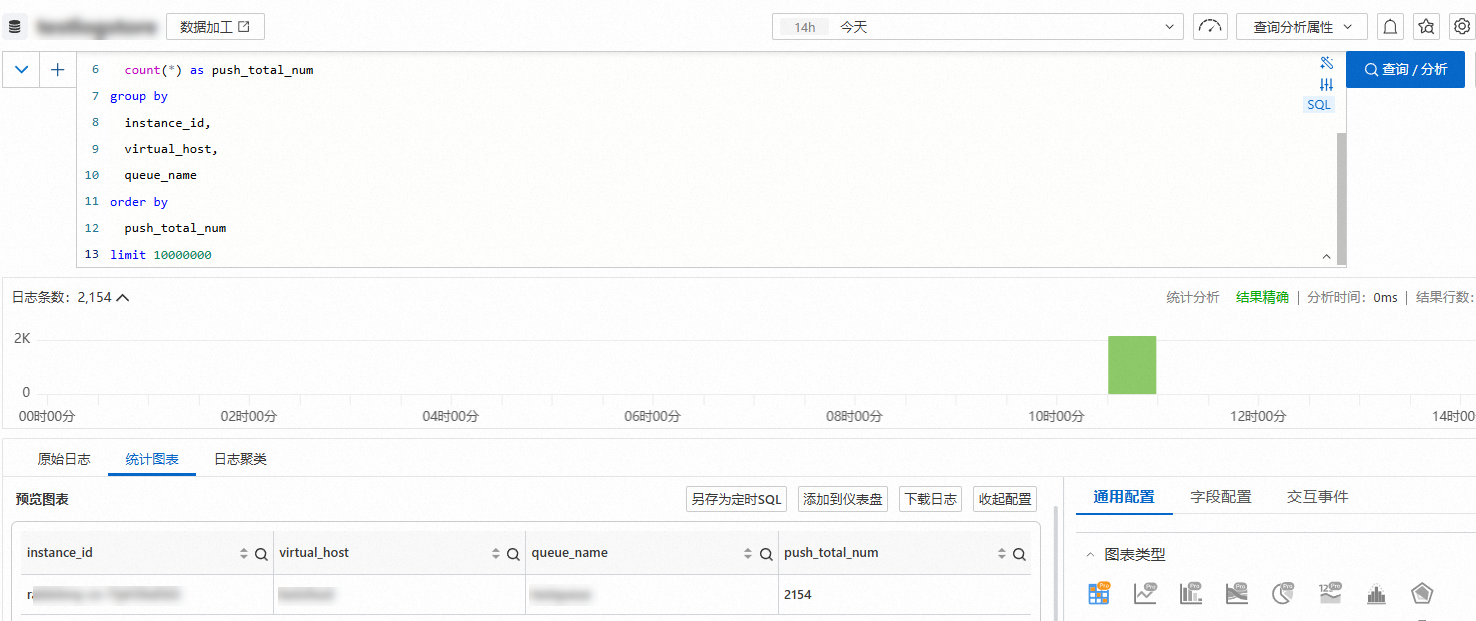

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、queue_name（隊列名稱）和push_total_num（推送訊息總量）列。

查詢各隊列的每秒消費訊息速率

* and Action : PushMessage and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  Queue as queue_name,
  microtime / 1000 / 1000 as time_second,
  count(*) as push_qps
group by
  instance_id,
  virtual_host,
  queue_name,
  time_second
order by
  time_second,
  push_qps
limit 10000000

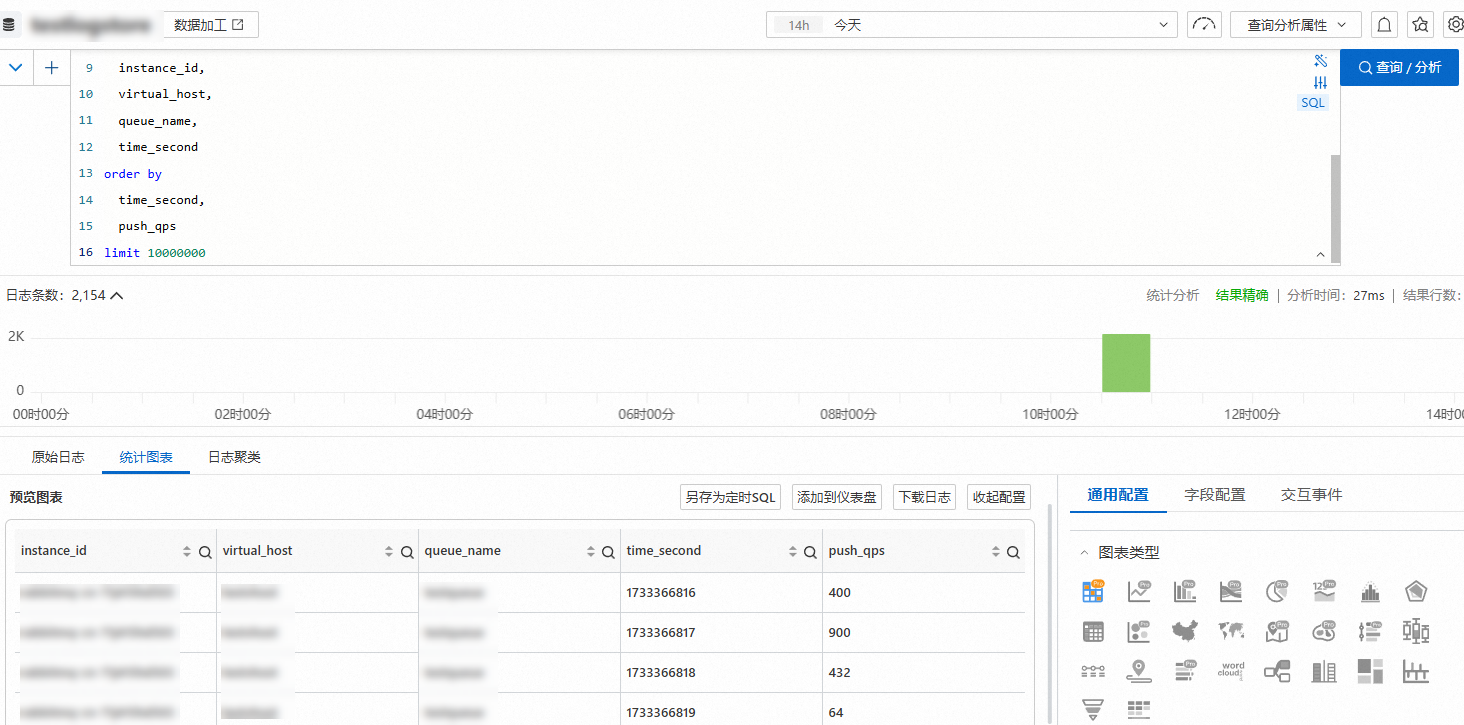

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、queue_name、time_second（秒級時間戳記）和push_qps（每秒消費速率）列。

查詢各用戶端的每秒訊息發送量

* and Action : SendMessage and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  RemoteAddress as client_ip_port,
  microtime / 1000 / 1000 as time_second,
  count(*) as send_qps
group by
  instance_id,
  virtual_host,
  client_ip_port,
  time_second
order by
  time_second,
  send_qps
limit 10000000

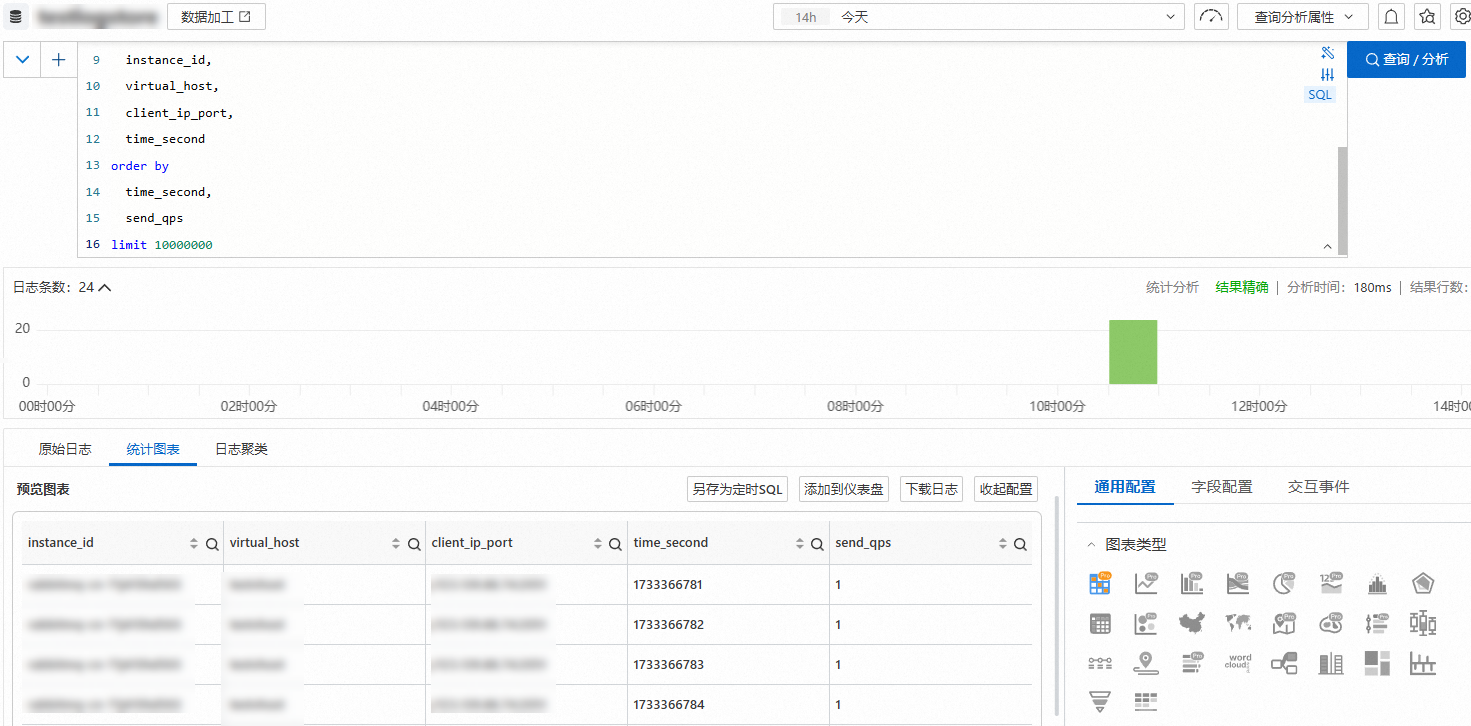

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、client_ip_port（用戶端IP和連接埠）、time_second和send_qps（每秒發送量）列。

查詢各用戶端的每秒訊息消費量

* and Action : PushMessage and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  RemoteAddress as client_ip_port,
  microtime / 1000 / 1000 as time_second,
  count(*) as push_qps
group by
  instance_id,
  virtual_host,
  client_ip_port,
  time_second
order by
  time_second,
  push_qps
limit 10000000

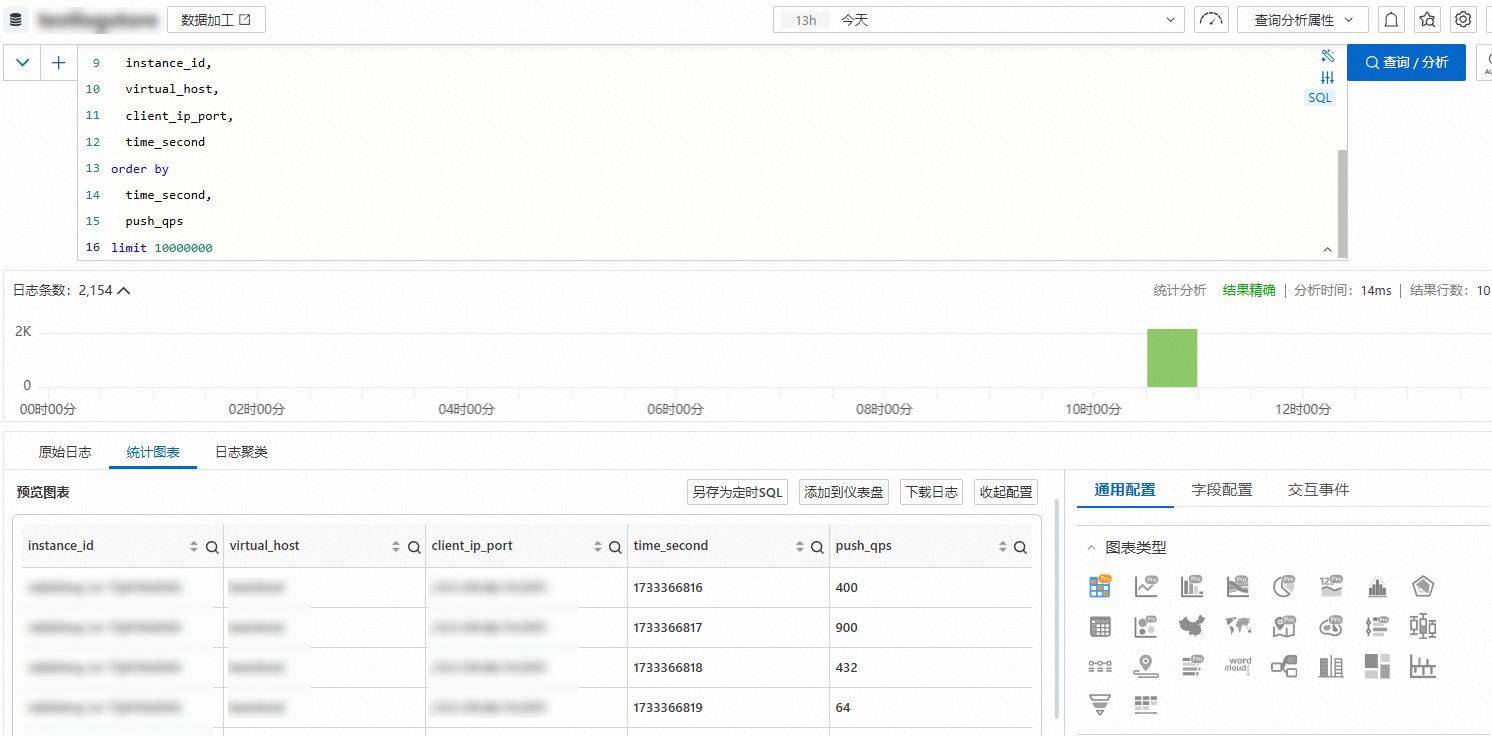

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、client_ip_port、time_second和push_qps（每秒消費量）列。

查詢各用戶端某行為的每秒速率

如果需要查詢某用戶端對於某個行為的操作QPS，請複製下面的語句，並修改{action_name}為您需要查詢的Action名稱，具體Action名稱包括：

ConnectionOpen、ChannelOpen
QueueDeclare、QueueDelete、QueueBind、QueueUnbind
ExchangeDeclare、ExchangeDelete
ExchangeBind、ExchangeUnBind
SendMessage、BasicConsume、BasicGet、BasicAck、BasicReject、BasicNack、BasicRecover

* and Action : {action_name} and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  RemoteAddress as client_ip_port,
  microtime / 1000 / 1000 as time_second,
  count(*) as {action_name}_qps
group by
  instance_id,
  virtual_host,
  client_ip_port,
  time_second
order by
  time_second,
  {action_name}_qps
limit 10000000

例如，如果希望查詢某用戶端開啟Connection的QPS，可使用如下語句：

* and Action : ConnectionOpen and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  RemoteAddress as client_ip_port,
  microtime / 1000 / 1000 as time_second,
  count(*) as connection_open_qps
group by
  instance_id,
  virtual_host,
  client_ip_port,
  time_second
order by
  time_second,
  connection_open_qps
limit 10000000

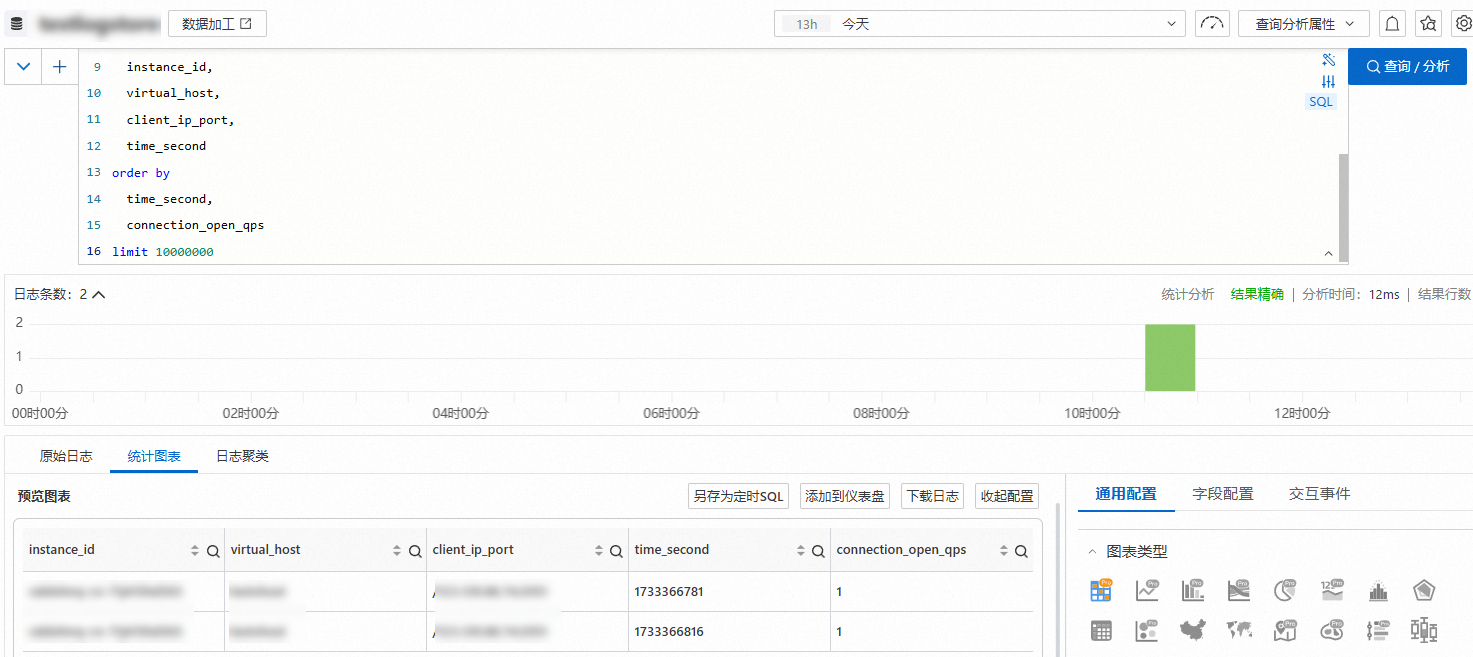

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、client_ip_port、time_second和connection_open_qps（每秒ConnectionOpen次數）列。

查詢各Action的QPS

該語句能夠一次性統計各用戶端的所有Action QPS。

* and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  Action as action_type,
  RemoteAddress as client_ip_port,
  microtime / 1000 / 1000 as time_second,
  count(*) as action_qps
group by
  instance_id,
  virtual_host,
  client_ip_port,
  action_type,
  time_second
order by
  time_second,
  action_qps
limit 10000000

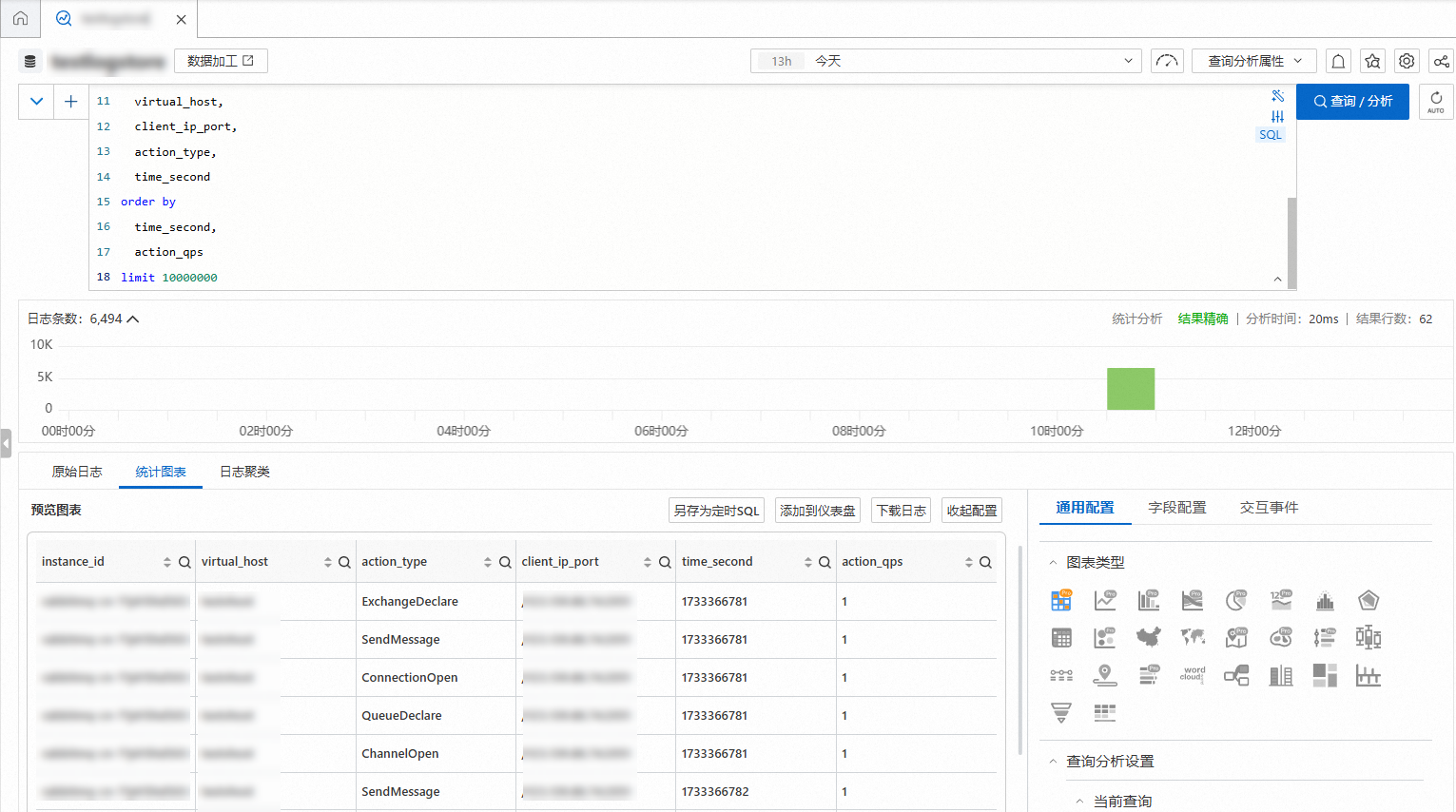

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、client_ip_port、action_type（操作類型，如ExchangeDeclare、ConnectionOpen等）、time_second和action_qps列。

查詢各錯誤出現頻次

* and not Code = 200 |
select
  Code as error_code,
  VHost as virtual_host,
  split_part(split_part(Info, '[', 1), 'Req', 1) as error_info,
  microtime / 1000 / 1000 as time_second,
  count(*) as error_num
group by
  virtual_host,
  error_code,
  time_second,
  error_info
order by
  time_second,
  error_num
limit 10000000

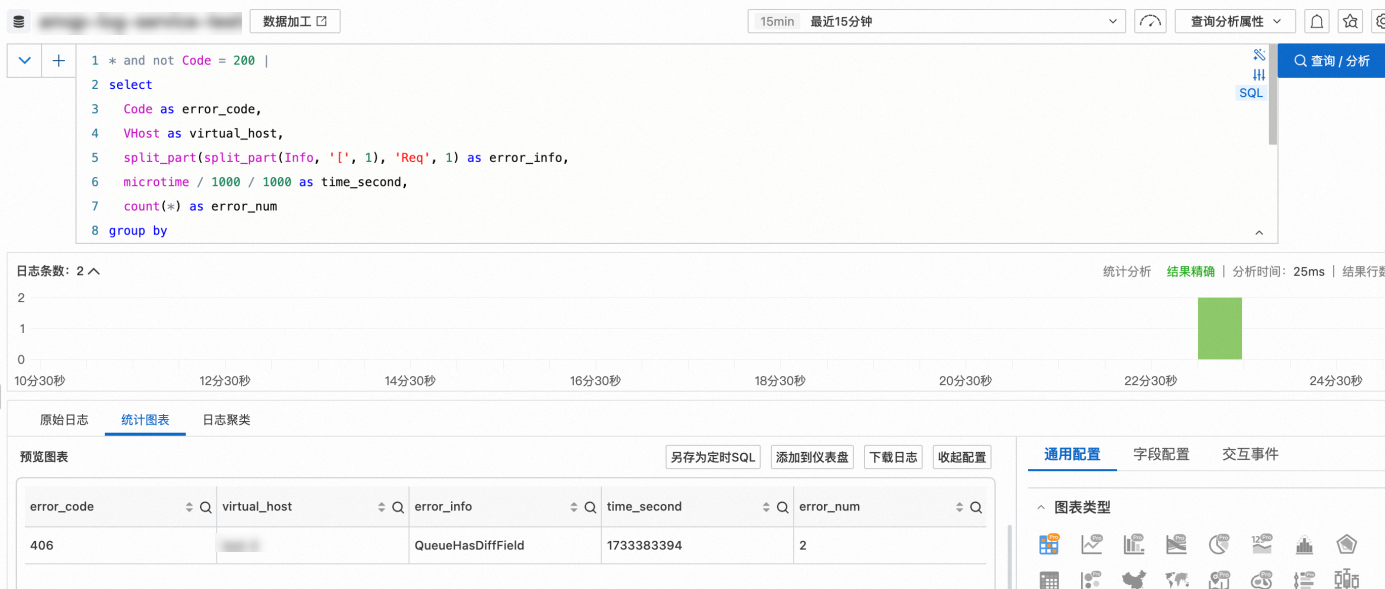

查詢結果如下所示：

查詢結果以表格形式展示，包含error_code（錯誤碼）、virtual_host、error_info（錯誤描述）、time_second和error_num（錯誤次數）列。

查詢平均訊息體大小

* and Action : SendMessage and Code: 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  split_part(Queue, ';', 1) as queue_name,
  microtime / 1000 / 1000 as time_second,
  avg(cast(split_part(ResourceName, 'bodySize=', 2) as bigint)) as avg_body_size
group by
  instance_id,
  virtual_host,
  queue_name,
  time_second
order by
  time_second,
  avg_body_size
limit 10000000

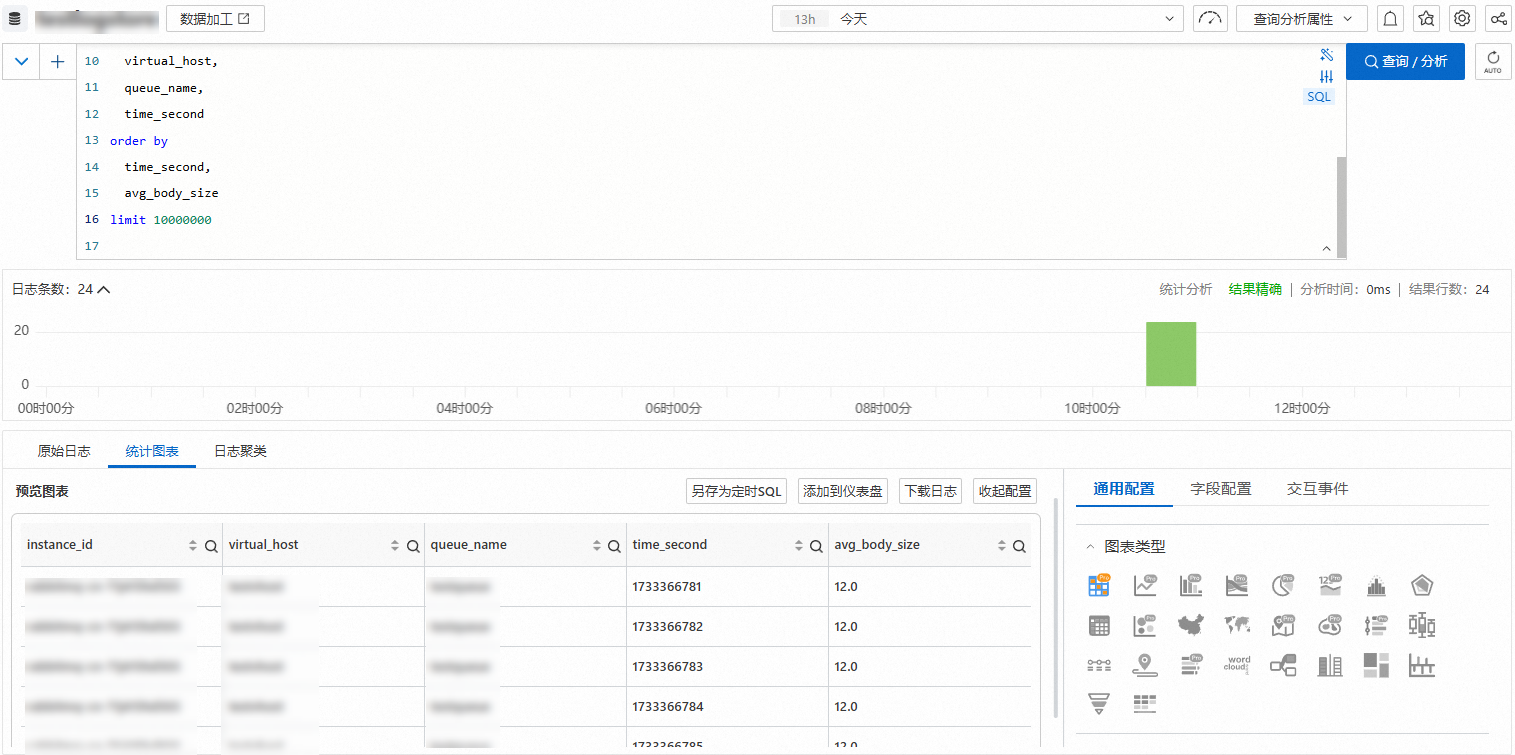

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、queue_name、time_second和avg_body_size（平均訊息體大小，單位Byte）列。

查詢各訊息ID的推送次數

* and Action : PushMessage and Code : 200 |
select
  InstanceId as instance_id,
  VHost as virtual_host,
  split_part(split_part(ResourceName, ',', 1), '=', 2) as msg_id,
  count(*) as push_times
group by
  instance_id,
  virtual_host,
  msg_id
order by
  push_times desc
limit 1000000

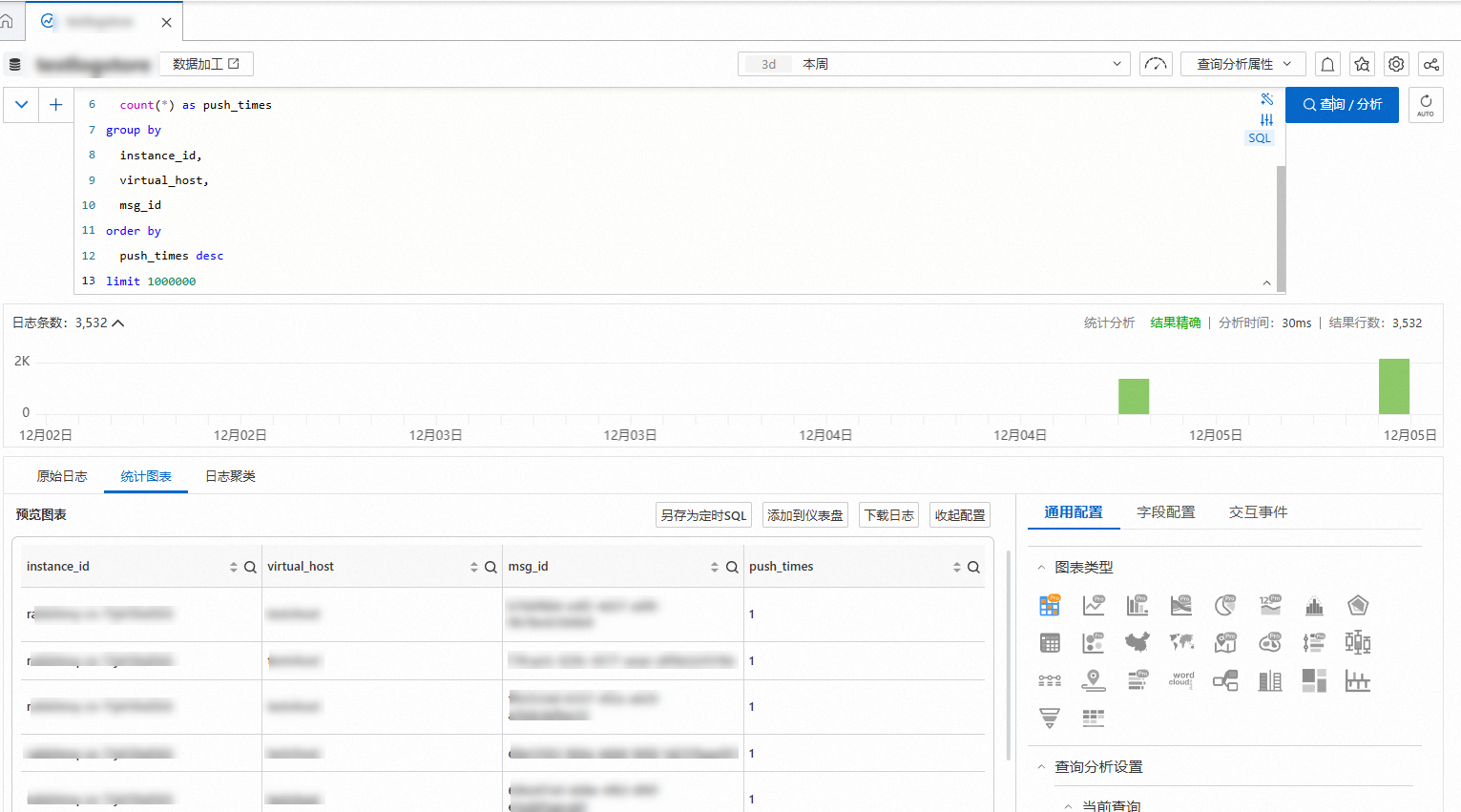

查詢結果如下所示：

查詢結果以表格形式展示，包含instance_id、virtual_host、msg_id（訊息ID）和push_times（推送次數）列，結果按推送次數降序排列。
