配置策略路由讓待發送流量根據源地址選擇路由 - Alibaba Cloud Linux

在Alibaba Cloud Linux 3系統中，預設路由演算法是根據報文的目的地址選擇路由，這導致當待發送流量的源地址為輔助網卡（如eth1），且目的地址位於網卡子網內時，系統總是通過主網卡（如eth0）發送流量，而不會通過輔助網卡（如eth1）發送流量。為瞭解決這一問題，您可以配置策略路由，讓待發送流量根據源地址選擇路由。

使用限制

作業系統：Alibaba Cloud Linux 3。

配置策略路由

Alibaba Cloud Linux 3預設採用NetworkManager配置網卡，因此推薦使用其提供的nmcli工具來配置策略路由。本文以為輔助網卡eth1配置策略路由為例說明。

持久化配置策略路由

持久化配置的策略路由，即使在重啟執行個體後，配置依然被保留。

執行以下命令，建立並開啟config_dual_traffic.sh檔案。
```
sudo vim config_dual_traffic.sh
```

按i鍵進入編輯模式，將以下內容複寫到config_dual_traffic.sh檔案中。

#!/bin/bash

# Target NIC name
NIC=$1

# URL for metaserver
BASE_URL="http://100.100.100.200/latest/meta-data/network/interfaces/macs"

# MAC/IP address/netmask/gateway for NIC
MAC=$(cat /sys/class/net/$NIC/address)
IP_ADDRESS=$(curl $BASE_URL/$MAC/primary-ip-address)
NETMASK=$(curl $BASE_URL/$MAC/netmask)
GATEWAY=$(curl $BASE_URL/$MAC/gateway)

# 255.255.255.0 to /24
netmask_to_cidr() {
    local binary_mask=""

    IFS='.' read -ra ADDR <<<"$NETMASK"
    for octet in "${ADDR[@]}"; do
        binary_mask+=$(echo "obase=2; $octet" | bc)
    done

    local cidr=0
    for ((i=0; i<${#binary_mask}; i++)); do
        if [ "${binary_mask:$i:1}" == "1" ]; then
            ((cidr++))
        fi
    done

    echo "$cidr"
}

CIDR=$(netmask_to_cidr $NETMASK)
NETWORK_ADDRESS=$(ipcalc -n $IP_ADDRESS $NETMASK | cut -d= -f2)
IP_CIDR="${NETWORK_ADDRESS}/${CIDR}"

# Connection name for NIC
CONNECTION_NAME=$(nmcli -g NAME,DEVICE connection show | grep $NIC | awk -F: '{print $1}')

echo "NIC name: $NIC"
echo "mac addrss: $MAC"
echo "ip address: $IP_ADDRESS"
echo "netmask: $NETMASK"
echo "IP_CIDR: $IP_CIDR"
echo "default gateway: $GATEWAY"
echo "connection: $CONNECTION_NAME"

nmcli connection modify "$CONNECTION_NAME" +ipv4.routing-rules "priority 100 from $IP_ADDRESS table 200"
nmcli connection modify "$CONNECTION_NAME" +ipv4.routes "0.0.0.0/0 $GATEWAY table=200"
nmcli connection modify "$CONNECTION_NAME" +ipv4.routes "$IP_CIDR table=200"
nmcli connection up "$CONNECTION_NAME"

echo "The dual network card sending network configuration is completed."

按Esc鍵，輸入:wq後按Enter鍵，儲存配置。
執行以下命令，使輔助網卡eth1配置的策略路由生效。
eth1：需替換為實際的網卡名稱。
```
sudo sh config_dual_traffic.sh eth1
```
執行以下命令，查看路由規則和路由項。
```
ip rule
ip route show table 200
```

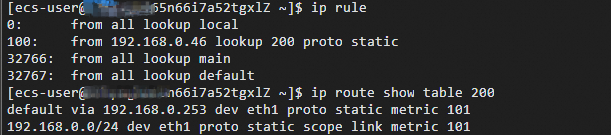

添加完成後，路由規則和路由項如下圖所示。

臨時配置策略路由

臨時配置的策略路由，將在執行個體重啟後失效。

執行以下命令，建立並開啟config_dual_traffic.sh檔案。
```
sudo vim config_dual_traffic.sh
```

按i鍵進入編輯模式，將以下內容複寫到config_dual_traffic.sh檔案中。

#!/bin/bash

# Target NIC name
NIC=$1

# URL for metaserver
BASE_URL="http://100.100.100.200/latest/meta-data/network/interfaces/macs"

# MAC/IP address/netmask/gateway for NIC
MAC=$(cat /sys/class/net/$NIC/address)
IP_ADDRESS=$(curl $BASE_URL/$MAC/primary-ip-address)
NETMASK=$(curl $BASE_URL/$MAC/netmask)
GATEWAY=$(curl $BASE_URL/$MAC/gateway)

# 255.255.255.0 to /24
netmask_to_cidr() {
    local binary_mask=""

    IFS='.' read -ra ADDR <<<"$NETMASK"
    for octet in "${ADDR[@]}"; do
        binary_mask+=$(echo "obase=2; $octet" | bc)
    done

    local cidr=0
    for ((i=0; i<${#binary_mask}; i++)); do
        if [ "${binary_mask:$i:1}" == "1" ]; then
            ((cidr++))
        fi
    done

    echo "$cidr"
}

CIDR=$(netmask_to_cidr $NETMASK)
NETWORK_ADDRESS=$(ipcalc -n $IP_ADDRESS $NETMASK | cut -d= -f2)
IP_CIDR="${NETWORK_ADDRESS}/${CIDR}"

# Device name for NIC
DEVICE_NAME=$(nmcli -g NAME,DEVICE connection show | grep $NIC | awk -F: '{print $2}')

echo "NIC name: $NIC"
echo "mac addrss: $MAC"
echo "ip address: $IP_ADDRESS"
echo "netmask: $NETMASK"
echo "IP_CIDR: $IP_CIDR"
echo "default gateway: $GATEWAY"
echo "device: $DEVICE_NAME"

nmcli device modify "$DEVICE_NAME" +ipv4.routing-rules "priority 100 from $IP_ADDRESS table 200"
nmcli device modify "$DEVICE_NAME" +ipv4.routes "0.0.0.0/0 $GATEWAY table=200"
nmcli device modify "$DEVICE_NAME" +ipv4.routes "$IP_CIDR table=200"

echo "The dual network card sending network configuration is completed."

按Esc鍵，輸入:wq後按Enter鍵，儲存配置。
執行以下命令，使輔助網卡eth1配置的策略路由生效。
eth1：需替換為實際的網卡名稱。
```
sudo sh config_dual_traffic.sh eth1
```
執行以下命令，查看路由規則和路由項。
```
ip rule
ip route show table 200
```
添加完成後，路由規則和路由項如下圖所示。
