Container Service for Kubernetes：使用ApplicationSet協調多環境部署與應用依賴關係

背景資訊

Web應用通常由前端（Frontend）、後端（Backend）和資料庫（Database）三部分組成。您在部署時，會希望按以下順序來部署：Database > Backend > Frontend，來保證其依賴性。當您使用ACK One GitOps來部署該類應用時，Database/Backend/Frontend每一部分對應一個Argo CD Applicaiton，則需要考慮處理多個Application之間的部署依賴問題。

ApplicationSet用於簡化多叢集應用編排，可以基於單一應用編排並根據編排內容自動產生一個或多個Application，所以通常使用ApplicationSet來管理您的應用的多叢集或多環境部署（dev/staging/prod）。

同時滿足應用間依賴管理和多環境部署的需求較為複雜。為此，本文將介紹一種ApplicationSet的進階用法，旨在實現對應用間依賴和多環境部署的統一管理。工作原理如下：

1. 通過Matrix Generator定義產生多環境部署（dev/staging）的Application，並給Application添加應用程式名稱標識的Label。

2. 在rollingSync中定義有依賴關係的應用的建立順序（例如先部署app1，再部署app2）。

配置完成後，將按照定義的dev-app1>dev-app2>staging-app1>staging-app2順序進行部署，如下圖所示：

manifests
└── apps
    ├── env
    │   ├── dev
    │   │   └── config.json
    │   └── staging
    │       └── config.json
    ├── app1
    │   ├── base
    │   │   ├── deployment.yaml
    │   │   ├── kustomization.yaml
    │   │   └── service.yaml
    │   └── overlay
    │       ├── dev
    │       │   └── bj
    │       │       ├── deployment.yaml
    │       │       └── kustomization.yaml
    │       └── staging
    │           └── bj
    │               ├── deployment.yaml
    │               └── kustomization.yaml
    └── app2
        ├── base
        │   ├── deployment.yaml
        │   ├── kustomization.yaml
        │   └── service.yaml
        └── overlay
            ├── dev
            │   └── bj
            │       ├── deployment.yaml
            │       └── kustomization.yaml
            └── staging
                └── bj
                    ├── deployment.yaml
                    └── kustomization.yaml

前提條件

• 已開啟GitOps功能。

• 已開啟GitOps高可用模式。

• 艦隊執行個體已添加關聯集群。

• 已擷取叢集KubeConfig並通過kubectl工具串連叢集。

步驟一：開啟Progressive Syncs功能

當前ACK One GitOps僅在高可用模式支援開啟Progressive Syncs，開啟步驟如下。

1. 使用艦隊kubeconfig，執行以下命令修改配置。

   kubectl edit cm -nargocd argocd-cmd-params-cm

   在argocd-cmd-params-cm添加配置applicationsetcontroller.enable.progressive.syncs: "true"，如下所示。

   apiVersion: v1
   data:
     applicationsetcontroller.enable.progressive.syncs: "true"
     ...
   kind: ConfigMap
   metadata:
     name: argocd-cmd-params-cm
     namespace: argocd
     ...

2. 執行如下命令，重啟argocd-application-controller pod。

    kubectl rollout restart deployment argocd-application-controller -n argocd

步驟二：在艦隊中建立管理應用間依賴和多環境部署的ApplicationSet

1. 登入ACK One控制台，在左側導覽列選擇艦隊 > 多叢集應用。

2. 單擊建立多叢集應用 > GitOps進入建立多叢集應用 - GitOps頁面，單擊YAML 建立，使用以下樣本建立應用。

   apiVersion: argoproj.io/v1alpha1
   kind: ApplicationSet
   metadata:
     name: dependency-apps
     namespace: argocd
   spec:
     goTemplate: true
     goTemplateOptions: ["missingkey=error"]
     generators:
       - matrix:
           generators:
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: main
                 pathParamPrefix: env
                 files:
                 - path: "manifests/apps/env/*/config.json"
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: main
                 pathParamPrefix: target
                 directories:
                 - path: "manifests/apps/app1/overlay/{{.env.path.basename}}/*"
       - matrix:
           generators:
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: HEAD
                 pathParamPrefix: env
                 files:
                 - path: "manifests/apps/env/*/config.json"
             - git:
                 repoURL: https://github.com/AliyunContainerService/gitops-demo.git
                 revision: HEAD
                 pathParamPrefix: target
                 directories:
                 - path: "manifests/apps/app2/overlay/{{.env.path.basename}}/*"
     strategy:
       type: RollingSync
       rollingSync:
         steps:
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app1
               - key: environment
                 operator: In
                 values:
                   - dev
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app2
               - key: environment
                 operator: In
                 values:
                   - dev
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app1
               - key: environment
                 operator: In
                 values:
                   - staging
           - matchExpressions:
               - key: app.kubernetes.io/instance
                 operator: In
                 values:
                   - app2
               - key: environment
                 operator: In
                 values:
                   - staging
     template:
       metadata:
         name: '{{.env.path.basename}}-{{index .target.path.segments 2}}-{{.target.path.basename}}'
         labels:
           app.kubernetes.io/instance: '{{index .target.path.segments 2}}'
           environment: '{{.env.path.basename}}'
       spec:
         project: default
         source:
           repoURL: https://github.com/AliyunContainerService/gitops-demo.git
           targetRevision: HEAD
           path: '{{.target.path.path}}'
         destination:
           #server: https://kubernetes.default.svc
           server: '{{index .cluster_address .target.path.basename}}'
           namespace: demo
         syncPolicy:
           automated:
             prune: true
             selfHeal: true
           retry:
             limit: 5
             backoff:
               duration: 5s
               maxDuration: 3m0s
               factor: 2
           syncOptions:
             - CreateNamespace=true

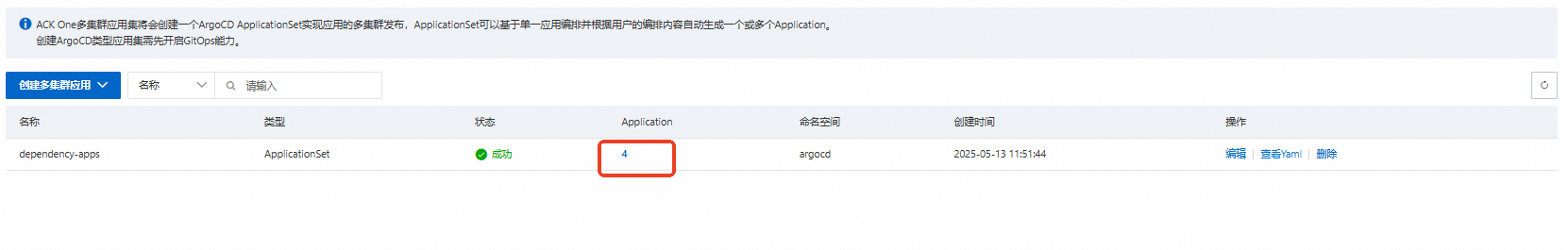

   本例使用Matrix Generator來管理應用部署到多環境，使用Progressive Syncs的RollingSync來實現應用間的依賴。本例中，該ApplicationSet會產生四個Application。

   • Progressive Syncs的rollingSync.steps中，匹配的Label是ArgoCD Application的Label，因此需要在.spec.template.metadata.labels中明確產生的Label。

   • Matrix Generator組合了兩個Git Generator，以下是Git Generator提供的變數。

     參數	說明	本文樣本值
     {{.path.basename}}	設定檔所在目錄的路徑的基礎名稱。	dev staging
     {{.target.path.path}}	Git 倉庫中包含匹配設定檔的目錄路徑。	manifests/apps/app2/overlay/dev/bj manifests/apps/app2/overlay/staging/bj
     {{index .path.segments n}}	Git 倉庫中匹配設定檔的路徑，拆分為數組元素（n - array index）。	app1 app2

     說明

     若您指定了pathParamPrefix，若需引用 {{.path.basename}} 等變數，則需要添加首碼路徑以訪問變數。例如原變數 {{.path.basename}} 需修改為 {{.target.path.basename}}，其中 target 為 pathParamPrefix 的值。

步驟三：查看應用部署依賴關係和發布狀態

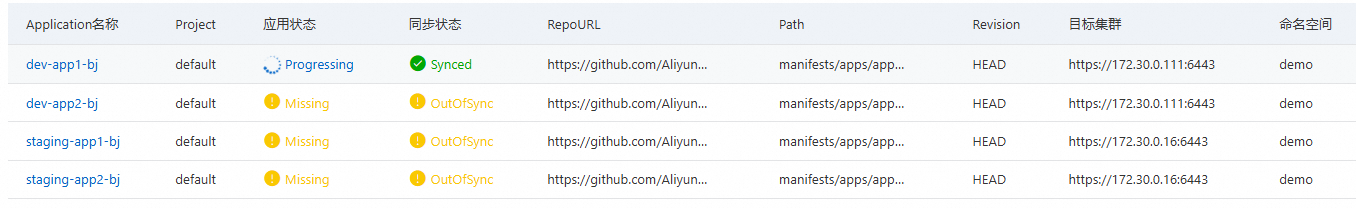

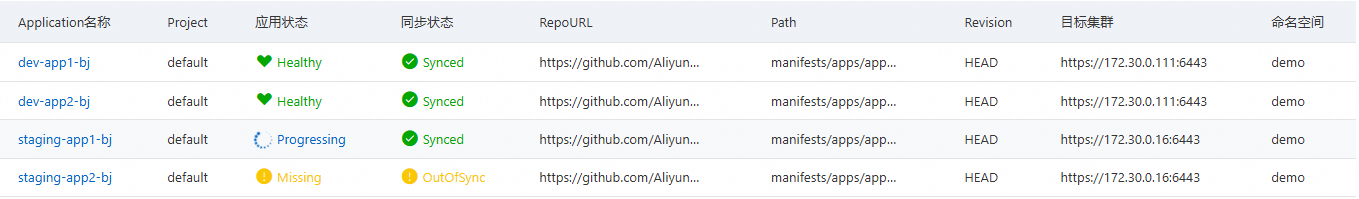

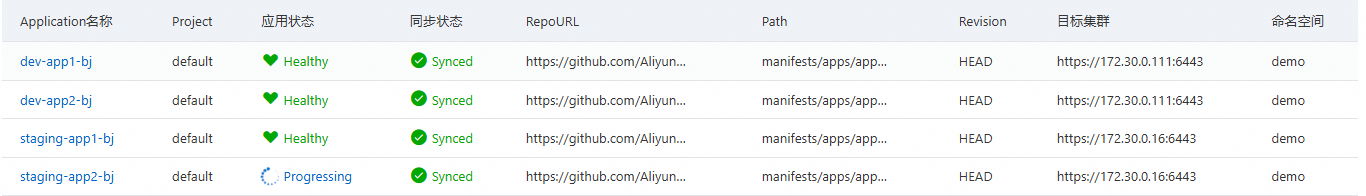

由於每個應用需要發布到dev和staging兩個環境中，因此app1和app2各自需要產生兩個Application，共計四個應用執行個體。它們的部署順序將為dev-app1>dev-app2>staging-app1>staging-app2，每個應用需等待前一個應用同步成功且狀態健康後啟動。

 kubectl -nargocd get app
