Container Service for Kubernetes：通過CNFS自動收集異常退出的JVM轉儲檔案

注意事項

• Java設定的最大Heap值（Xmx）應小於Pod Memory的Limit值，防止JVM未發生OOM，但Pod發生OOM的情況。

• 在使用Java轉儲時，建議建立個新的CNFS，將業務使用的CNFS與Java轉儲的CNFS分開，防止.hprof檔案過大，轉儲時佔用大量業務資源，影響業務。

• 樣本中的鏡像 docker.io/filebrowser/filebrowser:v2.18.0 可能因網路訪問限制會拉取失敗，您需要通過通過製品訂閱擷取海外源鏡像同步至您的 ACR 企業版執行個體。具體配置如下：

  • 制品来源：Docker Hub

  • 源端仓库坐标：filebrowser/filebrowser

  • 订阅策略：v2.18.0

    完成鏡像訂閱後，您需配置 ACR 企業版執行個體 與 ACK叢集 的免密拉取策略，詳情請參見同帳號拉取鏡像。

操作步驟

1. 使用registry.cn-hangzhou.aliyuncs.com/acs1/java-oom-test:v1.0樣本鏡像作為類比OOM的Java程式，用於觸發JVM的OOM。

2. 使用以下樣本，建立一個名稱為java-application的Deployment。

   本樣本在啟動Java程式Mycode時，設定申請的堆大小為80 MB，堆轉儲的目錄為/mnt/oom/logs。當JVM的堆大小不滿足時，捕獲HeapDumpOnOutOfMemoryError錯誤。

   cat << EOF | kubectl apply -f -
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: java-application
   spec:
     selector:
       matchLabels:
         app: java-application
     template:
       metadata:
         labels:
           app: java-application
       spec:
         containers:
         - name: java-application
           image: registry.cn-hangzhou.aliyuncs.com/acs1/java-oom-test:v1.0  #本文樣本程式的鏡像地址。
           imagePullPolicy: Always
           env:                               #定義兩個索引值：POD_NAME為metadata.name，POD_NAMESPACE為metadata.namespace。
           - name: POD_NAME
             valueFrom:
               fieldRef:
                 apiVersion: v1
                 fieldPath: metadata.name
           - name: POD_NAMESPACE
             valueFrom:
               fieldRef:
                 apiVersion: v1
                 fieldPath: metadata.namespace
           args:
           - java                            #執行命令。
           - -Xms80m                         #堆記憶體的最小Heap值。
           - -Xmx80m                         #堆記憶體的最大Heap值。
           - -XX:HeapDumpPath=/mnt/oom/logs  #發生OOM時，堆記憶體轉儲的路徑。
           - -XX:+HeapDumpOnOutOfMemoryError #捕獲堆發生OOM的錯誤。
           - Mycode                          #執行程式。
           volumeMounts:
           - name: java-oom-pv
             mountPath: "/mnt/oom/logs"      #容器內部使用/mnt/oom/logs做為掛載目錄。
             subPathExpr: $(POD_NAMESPACE).$(POD_NAME)   #使用$(POD_NAMESPACE).$(POD_NAME)作為建立出子目錄，將OOM轉儲檔案產生到子目錄中。
         volumes:
         - name: java-oom-pv
           persistentVolumeClaim:
             claimName: cnfs-nas-pvc         #使用CNFS的PVC，名稱為cnfs-nas-pvc。
   ---
   kind: PersistentVolumeClaim
   apiVersion: v1
   metadata:
     name: cnfs-nas-pvc
   spec:
     accessModes:
       - ReadWriteMany
     storageClassName: alibabacloud-cnfs-nas
     resources:
       requests:
         storage: 70Gi # 如果開啟目錄限額功能，則storage欄位會生效，動態建立目錄寫入資料量最大為70 GiB。
   ---
   EOF

3. 通過Container Service管理主控台的事件中心，查看到該Pod發生了Back-off restarting的警示事件，說明java-application應用發生了OOM。

   1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。

   2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇營運管理 > 事件中心。

   3. 查看對應事件。

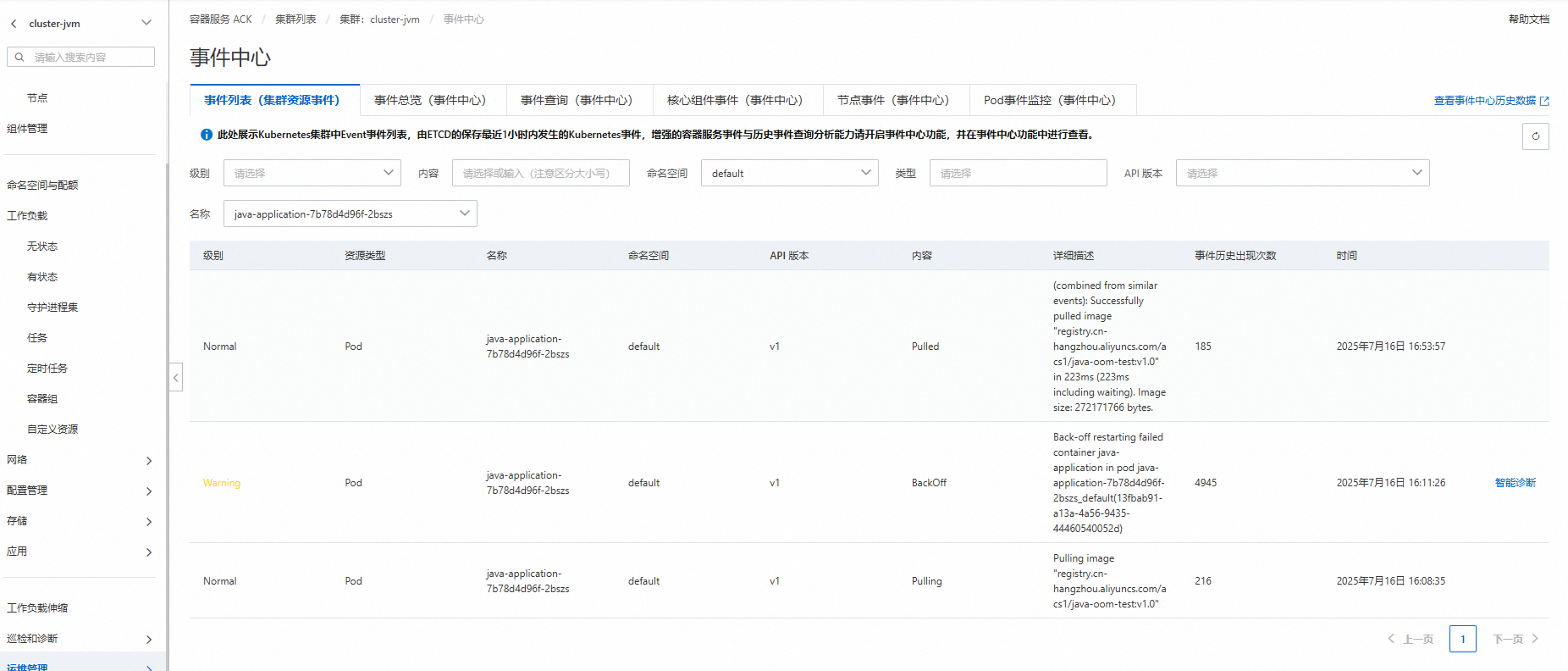

      在事件中心的事件列表（叢集資源事件）頁簽中，將命名空間設為 default，名稱篩選為 java-application-7b78d4d96f-2bszs。事件列表中可看到 Warning 層級的 BackOff 事件（描述為 Back-off restarting failed container java-application），已累計出現 4945 次，表明該 Pod 因 OOM 反覆崩潰重啟；同時存在 Normal 層級的 Pulling 和 Pulled 鏡像拉取事件。針對 Warning 事件，可單擊右側智能診斷連結進一步排查。

4. 由於NAS目前沒有瀏覽、上傳、下載檔案的功能，您可以使用File Browser作為Web端的訪問工具。首先將NAS的掛載點掛載到File Browser的rootDir上，然後通過建立Service，將File Browser的容器連接埠映射，再通過瀏覽器訪問存放在NAS上的檔案。

   1. 使用以下模板，建立File Browser的Deployment和File Browser需要使用的ConfigMap，預設開啟80連接埠。

      cat << EOF | kubectl apply -f -
      apiVersion: v1
      data:
        .filebrowser.json: |
          {
            "port": 80,
            "address": "0.0.0.0"
          }
      kind: ConfigMap
      metadata:
        labels:
          app.kubernetes.io/instance: filebrowser
          app.kubernetes.io/name: filebrowser
        name: filebrowser
        namespace: default
      ---
      apiVersion: apps/v1
      kind: Deployment
      metadata:
        labels:
          app.kubernetes.io/instance: filebrowser
          app.kubernetes.io/name: filebrowser
        name: filebrowser
        namespace: default
      spec:
        progressDeadlineSeconds: 600
        replicas: 1
        revisionHistoryLimit: 10
        selector:
          matchLabels:
            app.kubernetes.io/instance: filebrowser
            app.kubernetes.io/name: filebrowser
        template:
          metadata:
            labels:
              app.kubernetes.io/instance: filebrowser
              app.kubernetes.io/name: filebrowser
          spec:
            containers:
            - image:  XXXX-registry-vpc.cn-hangzhou.cr.aliyuncs.com/test/test:v2.18.0  #樣本鏡像docker.io/filebrowser/filebrowser:v2.18.0可能因網路訪問限制會拉取失敗，請參見注意事項。
              imagePullPolicy: IfNotPresent
              name: filebrowser
              ports:
              - containerPort: 80
                name: http
                protocol: TCP
              resources: {}
              securityContext: {}
              terminationMessagePath: /dev/termination-log
              terminationMessagePolicy: File
              volumeMounts:
              - mountPath: /.filebrowser.json
                name: config
                subPath: .filebrowser.json
              - mountPath: /db
                name: rootdir
              - mountPath: /rootdir
                name: rootdir
            dnsPolicy: ClusterFirst
            restartPolicy: Always
            schedulerName: default-scheduler
            securityContext: {}
            terminationGracePeriodSeconds: 30
            volumes:
            - configMap:
                defaultMode: 420
                name: filebrowser
              name: config
            - name: rootdir
              persistentVolumeClaim:
                claimName: cnfs-nas-pvc
      EOF

      預期輸出：

      configmap/filebrowser unchanged
      deployment.apps/filebrowser configured

   2. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。

   3. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇網路 > 服務。

   4. 在服務頁面選擇default命名空間，單擊建立，然後根據以下參數配置。

      參數	樣本說明
      服務名稱	filebrowser
      服務類型	Server Load Balancer（LoadBalancer） 負載平衡類型：傳統型負載均衡 CLB 選擇建立資源，單擊建立 CLB 資源下拉列，將訪問方式配置為公網訪問，計費方式配置為隨用隨付。 關於CLB的計費說明，請參見CLB計費概述。
      服務關聯	選擇+引用工作負載標籤。 資源類型：Deployments 資源清單：filebrowser
      連接埠映射	服務連接埠：8080 容器連接埠：80 協議：TCP

   5. 在對話方塊中，選擇Server Load Balancer（LoadBalancer）作為服務類型。選擇建立資源，將訪問方式配置為公網訪問，計費方式配置為隨用隨付（PayByCLCU），按照頁面提示提交配置的修改。

      關於CLB的計費說明，請參見CLB計費概述。

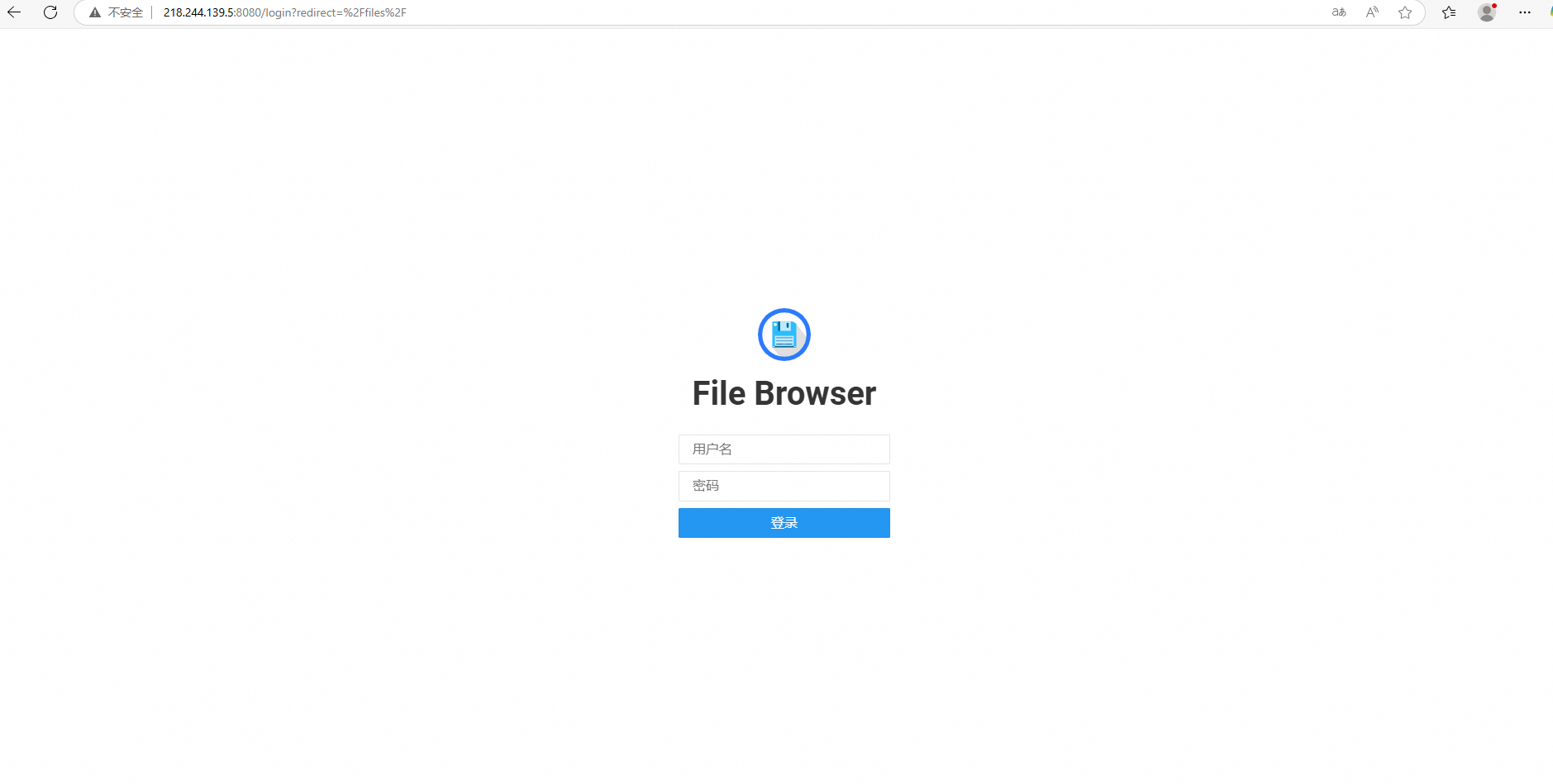

   6. 開啟瀏覽器，在地址欄輸入端點地址:8080，可以看到File Browser的登入介面，輸入預設帳號（admin）和密碼（admin），進入到容器內部。

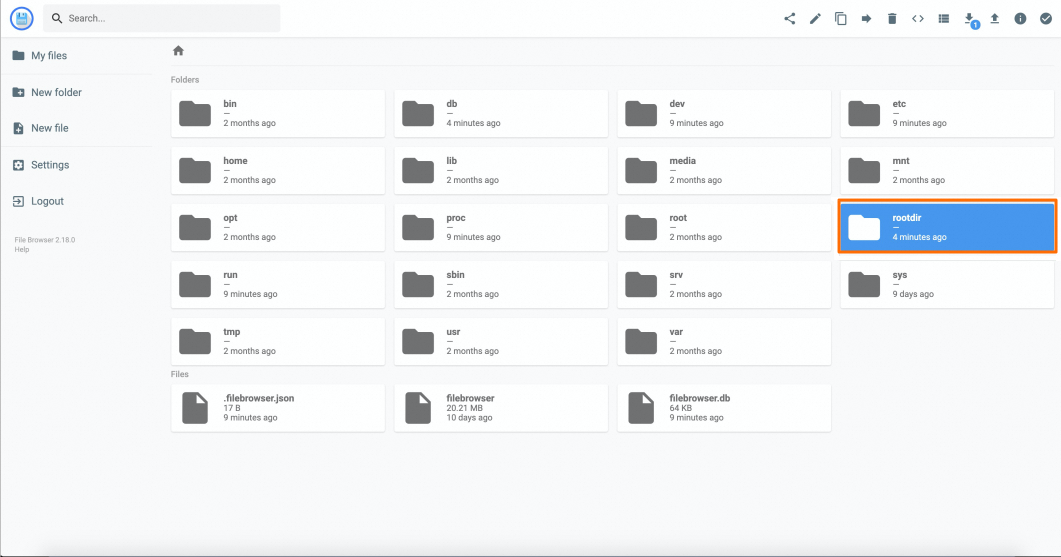

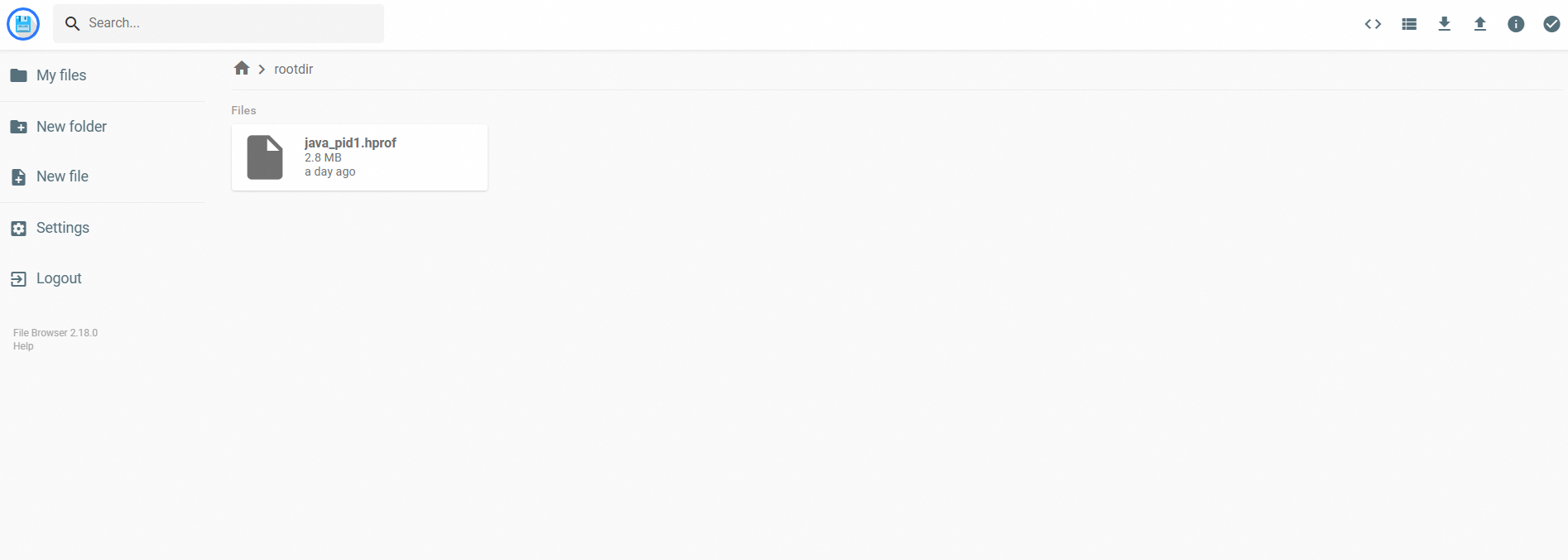

   7. 由於File Browser將名稱為cnfs-nas-pvc的PVC掛載到rootDir下，雙擊rootDir進入到NAS掛載點。
