ACK預設提供的Terway和Flannel CNI外掛程式，能夠滿足絕大多數的容器網路需求。但在某些情境下，若您需要使用其他CNI外掛程式中的特定功能，ACK支援通過Bring your own Container Network Interface（簡稱BYOCNI）模式在叢集中安裝自訂CNI外掛程式。本文介紹如何建立未安裝CNI外掛程式的ACK託管叢集Pro版，並手動安裝自訂CNI外掛程式。

責任聲明

容器網路介面（CNI）不僅影響叢集內東西向流量，還影響南北向流量，以及核心組件的部分能力（例如Webhook依賴API Server能夠直接存取Pod）。

對於使用者側在ACK託管叢集Pro版中使用自訂CNI外掛程式產生的故障，阿里雲不提供SLA；自訂CNI外掛程式相關的網路能力需要使用者側自行保障，進行故障排查及修複，ACK不提供相關的支援人員。

如果您需要CNI相關支援，請使用ACK提供的CNI外掛程式，或者使用商業版CNI外掛程式以獲得第三方的專業支援人員。

注意事項

如果您的自訂CNI外掛程式使用Overlay網路，ACK託管叢集Pro版的API Server將無法訪問任何Webhook，影響包括metrics-server在內的所有使用Webhook能力的組件。

步驟一：建立BYOCNI叢集

ACK目前只能通過CreateCluster - 建立叢集或者通過Terraform建立ACK託管叢集的方式建立一個未安裝CNI外掛程式的ACK託管叢集Pro版（簡稱BYOCNI叢集）。您需要在建立叢集時，禁用kube-flannel-ds組件。
使用OpenAPI
使用Terraform
"addons": [ { "name": "kube-flannel-ds", "disabled": true } ]
addons { name = "kube-flannel-ds" disabled = true }

（可選）使用VPC路由模式需要額外配置cloud-controller-manager組件。詳細內容，請參見cloud-controller-manager配置。

使用OpenAPI

使用Terraform

"addons": [
    {
        "name": "cloud-controller-manager",
        "config": "{\"EnableCloudRoutes\":\"true\",\"BackendType\":\"NodePort\"}"
    }
]

addons {
  name = "cloud-controller-manager"
  config = jsonencode({
    EnableCloudRoutes = "true"
    BackendType       = "NodePort"
  })
}

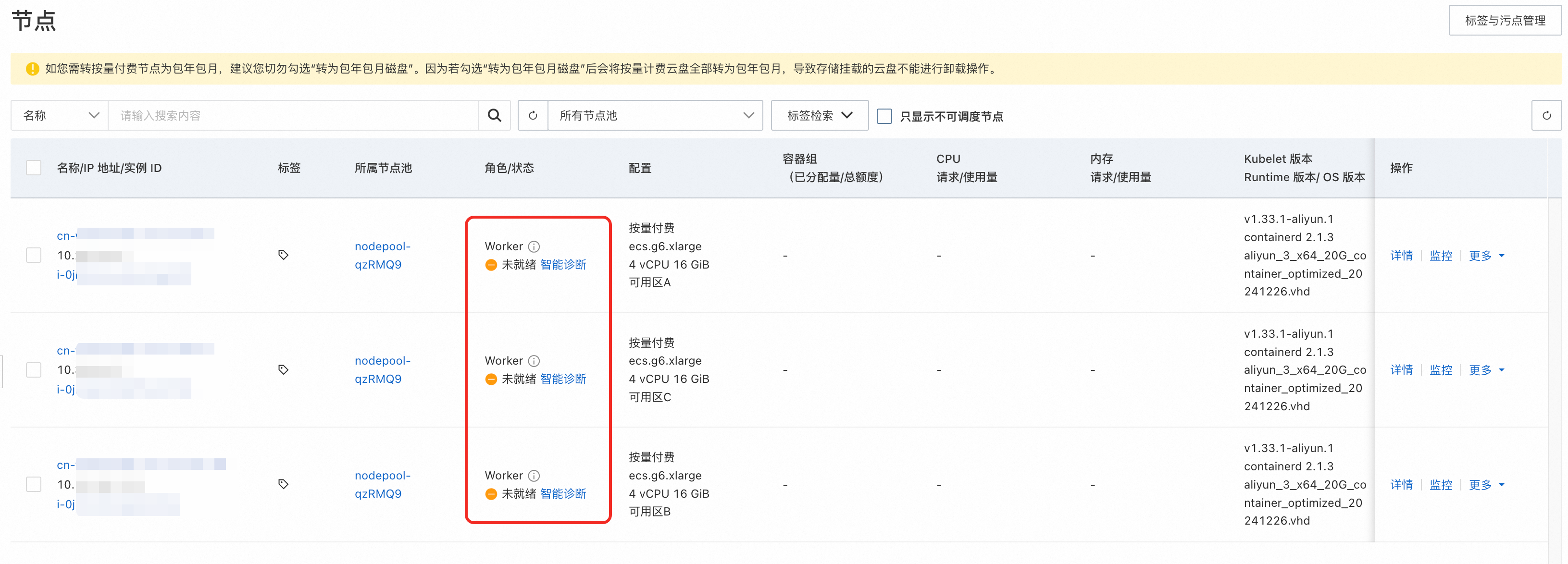

叢集建立成功後，由於未安裝CNI外掛程式，所有節點將處於未就緒（NotReady）狀態，這屬於正常現象。成功安裝CNI外掛程式後，節點狀態將自動變為就緒（Ready）。

步驟二：安裝自訂CNI外掛程式

重要

以下步驟僅以安裝Cilium（VPC路由模式）為例。請您根據實際所選的CNI外掛程式調整操作。

在本樣本操作之前，請確保已使用kubectl串連叢集並安裝Helm CLI。具體操作，請參見擷取叢集KubeConfig並通過kubectl工具串連叢集和Installing Helm。

本樣本中的Cilium鏡像位于海外倉庫，可能出現拉取失敗的情況。您可參見下列解決方案：

方案一：通過什麼是Container RegistryACR訂閱海外源鏡像，請參見訂閱海外源鏡像。

方案二：建立Global AccelerationGA（Global Accelerator）執行個體，使用其覆蓋全球的網路加速服務直接拉取海外源鏡像，請參見使用GA實現ACK跨域加速拉取容器鏡像。

執行以下命令，添加Cilium的helm倉庫。
```
helm repo add cilium https://helm.cilium.io/
```

執行以下命令安裝Cilium。請根據您的叢集網路規劃，修改命令中的參數。

helm install --set securityContext.privileged=true \
    --set routingMode=native \
    --set ipam.mode=kubernetes \
    --set ipMasqAgent.enable=true \
    --set ipMasqAgent.config.nonMasqueradeCIDRs='{172.16.0.0/12,10.0.0.0/8 }' \
    --set ipv4NativeRoutingCIDR=172.16.0.0/12 \
    cilium cilium/cilium --version 1.17.4 \
  --namespace kube-system

關鍵參數說明：

ipv4NativeRoutingCIDR：172.16.0.0/12為叢集使用的Pod位址區段。
ipMasqAgent.config.nonMasqueradeCIDRs：172.16.0.0/12為叢集使用的Pod位址區段，10.0.0.0/8為叢集使用的VPC位址區段。

預期輸出：

NAME: cilium
LAST DEPLOYED: Fri Jul 18 16:34:50 2025
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
You have successfully installed Cilium with Hubble.

Your release version is 1.17.4.

For any further help, visit https://docs.cilium.io/en/v1.17/gettinghelp

成功安裝Cilium CNI外掛程式之後，節點進入就緒（Ready）狀態。

更多配置

您可以在建立BYOCNI叢集時通過更詳細的參數定製叢集的行為，以更好地滿足CNI外掛程式的需要。

為Node分配PodCIDR

有些CNI外掛程式依賴Node上的PodCIDR屬性為Pod分配IP，您可以在建立叢集的時候指定container_cidr和node_cidr_mask來設定叢集內Pod網段和每個節點上網段的掩碼。

在配置了container_cidr和cidr_mask的情況下，叢集內節點將分配PodCIDR，否則節點上不會分配。具體配置方式，請參見CreateCluster - 建立叢集。

cloud-controller-manager配置

ACK cloud-controller-manager為BYOCNI叢集提供了可選的能力。您可以在建立叢集時，通過配置cloud-controller-manager addon的參數，開啟和關閉響應的能力。

參數

預設值

是否必填

描述

EnableCloudRoutes

false

否

當啟用Node上的PodCIDR之後，如果您使用VPC路由表實現Pod之間的互連，您可以啟用cloud-controller-manager的enableCloudRoutes功能，cloud-controller-manager將自動地為每個節點上的PodCIDR段添加一個路由表，從PodCIDR分配的IP地址，在VPC內可以直接存取。

BackendType

NodePort

否

cloud-controller-manager負責處理LoadBalancer類型的Service，包括建立CLB/NLB、將Pod配置到CLB/NLB後端等。預設情況下，cloud-controller-manager將叢集內的Node IP配置到負載平衡後端，負載平衡將流量轉寄到節點上，再通過節點內Service轉寄的配置轉寄到Pod上。如果您的BYOCNI外掛程式為Pod分配的是VPC IP，您可以直接將Pod IP配置到負載平衡後端，而不需要再通過節點轉寄。

可選值：

NodePort：負載平衡後端配置節點IP，通過節點轉寄到Pod。
Pod：負載平衡後端直接掛載Pod IP，要求Pod地址必須是VPC地址。

配置樣本：

使用OpenAPI

使用Terraform

"addons": [
    {
        "name": "cloud-controller-manager",
        "config": "{\"EnableCloudRoutes\":\"true\",\"BackendType\":\"NodePort\"}"
    }
]

addons {
  name = "cloud-controller-manager"
  config = jsonencode({
    EnableCloudRoutes = "true"
    BackendType       = "NodePort"
  })
}
