使用GA實現ACK跨域加速拉取容器鏡像 - Container Service for Kubernetes

前提條件

已建立ACK託管叢集Pro版，且版本為1.24及以上。關於如何建立叢集，請參見建立ACK託管叢集；如需升級叢集，請參見手動升級叢集。

注意事項

請規範網路訪問行為。如果訪問的目標網站存在違法資訊，會出現無法正常訪問的情況。

計費說明

使用本功能，除ACK叢集產生的相關費用外，還將產生GA執行個體費用，包括執行個體費用、效能容量單位CU費用、網路傳輸頻寬費用。詳細資料請參見產品計費。

步驟一：建立標準型GA執行個體

標準型GA執行個體提供了一張多接入地區和多來源站點地區的全串連網路，支援四層（TCP和UDP）和七層（HTTP和HTTPS）協議加速。建立GA執行個體時，請配置需要實現網路加速的海外地區、待拉取的鏡像倉庫訪問地址（例如docker.io）等。

登入Global Acceleration管理控制。

在執行個體列表頁面，單擊建立標準型隨用隨付執行個體，按照頁面提示在不同設定精靈頁進行配置，仔細閱讀頁面提示的注意事項，然後完成配置項的審核和提交。

本步驟基於一些主要配置項介紹如何建立一個隨用隨付的標準型GA執行個體。具體操作和配置項的詳細說明，請參見建立和管理標準型Global Acceleration執行個體。

配置	說明
執行個體基礎配置
實例計費方式	預設顯示隨用隨付。使用隨用隨付的標準型GA執行個體，產生的費用包括：GA執行個體費、CU費、流量費。
配置加速地區
加速地區	選擇ACK叢集所在的地區作為加速地區。本樣本選擇杭州和上海。說明 GA支援的加速地區，請參見加速地區與地區。
分配頻寬	頻寬峰值：加速地區的頻寬。本樣本均為200 Mbps。 IP地址協議：接入GA的IP地址協議。本樣本均為{value,select, IPv4 {IPv4} IPv6 {IPv6} PrefixList {首碼列表} SecurityGroup {安全性群組} CrossSecurityGroup {跨帳號安全性群組} other {{value}} }。
配置監聽
協議	監聽的網路傳輸協議類型。本樣本配置為TCP。
連接埠	指定用來接收請求並向終端節點進行轉寄的監聽連接埠，連接埠取值範圍：1-65499。每個監聽最多可配置30個監聽連接埠。連接埠之間使用半形逗號（,）分隔，例如`80,90,8080`。本樣本配置為`80,443`。
配置終端節點群組
地區	需要實現網路加速的海外地區。本樣本配置為美國（維吉尼亞）。
終端節點配置	終端節點是用戶端請求訪問的目標主機。請參照以下樣本配置終端節點。後端服務類型：本樣本選擇自定义域名。後端服務：待拉取的鏡像倉庫Registry的訪問網域名稱地址。本樣本配置為`docker.io`。權重（0-255）：輸入終端節點權重，權重取值範圍：0~255。Global Acceleration根據您配置的權重按比例將流量路由到終端節點。警告如果某個終端節點的權重設定為0，Global Accelerator將終止向該終端節點分發流量，請您謹慎操作。本樣本配置為`255`。

完成配置後，請根據頁面提示進入GA執行個體的詳情頁。

在GA執行個體的詳情頁，單擊加速地區頁簽，在地區列表的加速IP列，記錄ACK叢集所在地區的加速IP資訊，供步驟三：佈建網域名解析記錄使用。

步驟二：配置GA執行個體

在GA執行個體的詳情頁，將傳輸網路品質類型更改為聯通跨境專線。

重要
使用聯通專線進行跨境網路加速必須先完成跨境合規認證，請在聯通跨境雲專線線上申請頁面提交資料，申請聯通跨境業務資質。
（可選）為GA執行個體添加更多虛擬終端。

如果需要為目標鏡像的其他相關網域名稱地址配置轉寄規則，請為監聽再添加一個虛擬終端節點群組，實現一個Global Acceleration執行個體同時加速訪問多個目標終端節點。
1. 單擊監聽頁簽，然後在監聽列表的ID和名稱列單擊監聽的ID，進入監聽的詳情頁。
2. 單擊終端節點群組頁簽，然後單擊添加虛擬終端節點群組，按照頁面提示完成配置。

  其中，終端節點配置樣本配置如下：
  - 後端服務類型：選擇自訂網域名。
  - 後端服務：需要拉取的鏡像源所涉及的相關網域名稱地址，例如production.cloudflare.docker.com。
  - 權重：保持為255。
3. 在監聽配置頁面，單擊轉寄策略頁簽，然後單擊+插入新策略，按照頁面提示配置新的轉寄策略。

  更詳細的操作，請參見添加和管理轉寄策略。
  - 網域名稱：網域名稱匹配規則選擇精確匹配及萬用字元，轉寄網域名稱為需要拉取的目標鏡像源所涉及的相關網域名稱地址，例如production.cloudflare.docker.com。
  - 轉寄動作：配置轉寄至虛擬終端節點群組，選擇前置步驟中所添加的虛擬終端節點群組。

步驟三：佈建網域名解析記錄

通過在ACK叢集節點的/etc/hosts檔案中增加解析記錄，實現本地區名解析。還可以通過配置內網DNS解析 (PrivateZone)網域名稱解析記錄，實現內網DNS解析，這種方式配置生效後會產生計費。計費請參見產品計費。以下是兩種配置方式的對比。

特性	本地區名解析記錄	雲解析PrivateZone解析記錄
配置位置	在目標節點的`/etc/hosts`檔案中配置。	在阿里雲DNS PrivateZone中進行配置。
作用範圍	僅限於節點配置，如需作用於Pod，則需配置自訂Hosts。	作用於VPC內的所有節點及其內部的Pod。
維護性	需要在節點上手動設定和維護。	集中管理，更容易維護和更新。
適用情境	適合快速臨時解決特定節點的問題或小範圍部署。	適用於大規模叢集的統一網域名稱解析需求，確保長期穩定。
更新生效速度	修改立即生效，但需手動操作多個節點。	取決於TTL配置，內網DNS重新整理，無需手動逐個更新。
緩衝時間（TTL）	配置在本地檔案中，修改後立即生效，無緩衝延遲影響。	預設1分鐘，可調整，影響解析記錄更新在各地生效的時間。

本地區名解析記錄

建立好轉寄策略後，需要在ACK叢集節點中添加網域名稱解析記錄，使節點通過GA執行個體的加速IP訪問待拉取鏡像的網域名稱地址。

登入Container Service管理主控台，在左側導覽列選擇叢集列表。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇節點管理 > 節點。
配置本地解析。
- 存量節點：在節點列表，勾選待拉取鏡像的節點，在頁面下方單擊批量營運，然後選擇操作類型為執行 Shell 命令，並單擊確定。
- 新增節點：在左側導覽列，選擇節點管理 > 節點池，單擊目標節點池操作列下的編輯，然後在進階選項（選填）中的執行個體自訂數據配置以下Shell指令碼內容，單擊確定。
```
echo "47.XX.XX.5  production.cloudflare.docker.com" >> /etc/hosts
echo "47.XX.XX.5  docker.io" >> /etc/hosts
echo "47.XX.XX.5  registry-1.docker.io" >> /etc/hosts    # Docker 註冊表網域名稱。
echo "47.XX.XX.5  auth.docker.io"  >> /etc/hosts         # Docker 認證服務網域名稱。
```
選擇執行的模板為ACS-ECS-BulkyRunCommand，支援批量在多台ECS執行個體上運行雲助手命令，其餘使用預設配置項即可，然後進入下一步。

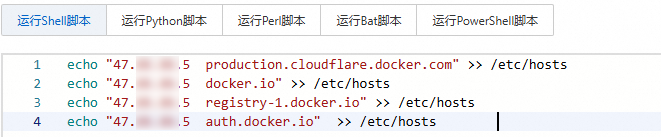

根據頁面提示，填寫Shell指令碼，在節點的/etc/hosts中大量新增對應的網域名稱解析記錄（A 記錄），配置IP地址為步驟一：建立標準型GA執行個體擷取的兩個加速IP，網域名稱URL為需要拉取的目標鏡像的相關網域名稱地址，完成參數的配置，建立本次任務。

例如，可以通過echo命令實現網域名稱解析：
```
echo "47.xxx.xxx.5 production.cloudflare.docker.com" >> /etc/hosts
echo "47.xxx.xxx.5 docker.io" >> /etc/hosts
echo "47.xxx.xxx.5 registry-1.docker.io" >> /etc/hosts
echo "47.xxx.xxx.5 auth.docker.io"  >> /etc/hosts
```
等待任務完成後，請登入ECS執行個體，確認節點上已存在對應的網域名稱解析記錄，並測試節點是否可以正常拉取海外源容器鏡像。

雲解析PrivateZone解析記錄

建立好轉寄策略後，還需要配置雲解析PrivateZone添加對應的網域名稱解析記錄，使得節點可以通過GA執行個體的加速IP訪問待拉取鏡像的網域名稱地址。

擷取目標GA執行個體的CNAME加速網域名稱。
1. 登入Global Acceleration管理控制。
2. 在左側導覽列，選擇標準型執行個體。
3. 在執行個體列表頁面，找到目標Global Accelerator執行個體，單擊執行個體ID。

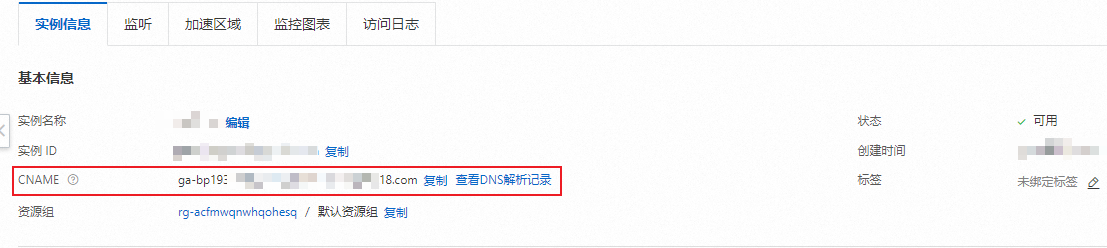

4. 在執行個體資訊頁面擷取目標GA執行個體的CNAME加速網域名稱。
擷取目標ACK叢集節點所屬的Virtual Private Cloud絡VPC ID。
1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。
2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇叢集資訊。
3. 在叢集資訊頁面，單擊基本資料頁簽，擷取網路頁簽下VPC ID。

配置雲解析PrivateZone網域名稱解析記錄

配置訪問網域名稱DNS的CNAME解析記錄為GA執行個體中加速網域名稱。分別為docker.io、production.cloudflare.docker.com，由於頂層網域不同，需要建立兩個內建權威網域名稱分別為io和cloudflare.docker.com，以下以建立cloudflare.docker.com內建權威網域名稱為例。

登入到 Alibaba Cloud DNS控制台。
單擊左側導覽列中 內網網域名稱解析，然後單擊 內建權威，在此頁簽下單擊 使用者網域名稱。
在 使用者網域名稱 頁簽，點擊 添加網域名稱（Zone） ，在內建權威網域名稱 (Zone)輸入框中輸入cloudflare.docker.com，開啟子網域名稱遞迴解析代理，網域名稱類型選擇內建權威加速區，然後單擊確定。
在 使用者網域名稱 頁簽，單擊cloudflare.docker.com操作列下的解析設定。然後在解析記錄頁簽，單擊添加記錄。

在添加記錄對話方塊，選擇 表單填寫入模式。完成解析記錄參數配置後，單擊確定即可完成配置。

參數	配置
記錄類型	選擇CNAME，將網域名稱指向另一個網域名稱。
主機記錄	當內建權威網域名稱（Zone）為`cloudflare.docker.com`時填寫`production`。當內建權威網域名稱（Zone）為`io`時，依次填寫如下網域名稱。 `docker`：`docker.io`為Docker主網域名稱。 `registry-1.docker`：`registry-1.docker.io`為Docker註冊網域名稱。 `auth.docker`：`auth.docker.io`為Docker認證服務網域名稱。
記錄值	填入步驟1中擷取的CNAME加速網域名稱。
TTL時間	緩衝時間。數值越小，修改記錄在各地生效時間越快，預設為1分鐘。

在 使用者網域名稱 頁簽，單擊cloudflare.docker.com操作列下的生效範圍設定。
在生效範圍設定側邊欄中，生效於阿里雲VPC內網選擇当前账号，然後選擇標準vpc，並且選擇目的地組群執行個體所在地區，選中步驟2擷取的VPC ID（將滑鼠移至上方在VPC名稱上，即可查看相應VPC ID），單擊確定。

配置完成後，請登入ECS執行個體，測試節點是否可以正常拉取海外源容器鏡像。
