:CLB インスタンスを使用して RDS Custom インスタンスにリクエストを転送する

前提条件

RDS カスタムインスタンスにアプリケーションがデプロイされています。この例では、NGINX がデプロイされています。デプロイメントコマンド：

yum install -y nginx
systemctl start nginx.service
cd /usr/share/nginx/html/
echo "Hello World ! this is RDS Custom." > index.html

手順 1：RDS カスタムインスタンスの ENI 情報を取得する

DescribeNetworkInterfaces オペレーションを呼び出して、RDS カスタムインスタンスの Elastic Network Interface（ENI）情報を取得します。次の表に、オペレーションのリクエストパラメータを示します。VpcIdVSwitch IDプライマリ IP アドレス、、および パラメータはオプションです。これらのパラメータを使用して、RDS カスタムインスタンスの ENI 情報をすばやく取得できます。

レスポンスでは、PrivateIpAddress パラメータは ENI IP アドレスを示し、NetworkInterfaceId パラメータは ENI ID を示します。例：

{
  ...
    "NetworkInterfaceSets": {
      "NetworkInterfaceSet": [
        {
          ...
          "PrivateIpAddress": "172.16.XX.XX",   // ENI IP アドレス
          "ServiceManaged": true,
          "DeleteOnRelease": true,
          "ResourceGroupId": "",
          "Attachment": {},
          "NetworkInterfaceId": "eni-bp1j7sqxlbjnnccf****",  // ENI ID
          ...
        }
      ]
    }
  }

ステップ 2: インターネット向け CLB インスタンスを作成する

1. CLB コンソール にログオンします。上部のナビゲーションバーで、RDS カスタムインスタンスが存在するリージョンを選択します。

2. [CLB の作成] をクリックします。購入ページで、CLB インスタンスのリージョンとゾーンを選択し、インスタンス名を指定します。

   重要なパラメータと構成の推奨事項

   パラメータ	説明	推奨事項
   リージョンとプライマリゾーン	CLB インスタンスを作成するリージョンと、ネットワークトラフィックの分散に使用するゾーン。	マルチゾーンデプロイメントをサポートするリージョンを選択する必要があります。 CLB インスタンスと RDS カスタムインスタンスは、同じリージョンに存在する必要があります。
   ゾーンタイプ	CLB インスタンスを 1 つのゾーンにデプロイするか、複数のゾーンにデプロイするかを指定します。 シングルゾーン：CLB インスタンスは 1 つのゾーンのみにデプロイされます。 マルチゾーン: CLB インスタンスは複数のゾーンにデプロイされます。デフォルトでは、ネットワークトラフィックはプライマリゾーンに分散されます。プライマリゾーンで障害が発生した場合、システムはネットワークトラフィックをセカンダリゾーンに自動的に切り替えて、負荷分散サービスを提供します。詳細については、「ゾーンディザスタリカバリ (マルチゾーンディザスタリカバリ) の実装」をご参照ください。
   インスタンスの課金方法	従量課金：ビジネステストまたはワークロードが大きく変動するシナリオに適しています。従量課金方式を使用する場合、CLB インスタンスの仕様を指定する必要はありません。 CLB インスタンスは、オンデマンドでリソースを自動的に追加または解放します。 リソースベース課金：ワークロードが安定しているシナリオに適しています。CLB インスタンスの仕様に基づいて課金されます。	従量課金
   インスタンスタイプ	インターネット：パブリック IP アドレスが CLB インスタンスに割り当てられます。この場合、CLB インスタンスはインターネット経由でサービスを提供できます。 イントラネット：プライベート IP アドレスが CLB インスタンスに割り当てられます。この場合、CLB インスタンスはインターネットから送信されたリクエストを転送できません。	この例では、イントラネットが使用されます。
   VPC ID および Vswitch ID	CLB インスタンスの VPC と vSwitch。	CLB インスタンスの VPC と vSwitch は、RDS カスタムインスタンスの VPC と vSwitch と同じである必要があります。
   IP バージョン	CLB インスタンスの IP バージョン。 IPv4：CLB インスタンスは IPv4 アドレスのみを使用してサービスを提供します。 IPv6：CLB インスタンスは IPv6 アドレスのみを使用してサービスを提供します。	IPv4
   インターネットデータ転送料金	インターネットデータ転送料金は、インターネット向け CLB インスタンスに対してのみ発生します。 トラフィックごと：ワークロードが大きく変動するシナリオに適しています。 帯域幅ごと：ワークロードが安定しているシナリオに適しています。	トラフィックごと

   CLB の課金の詳細については、「従量課金」をご参照ください。

3. 支払いを完了します。新しく作成された CLB インスタンスが CLB コンソールページに表示されます。

手順 3：vServer グループを作成する

1. CLB コンソールの [インスタンス] ページで、CLB インスタンスの ID をクリックして、インスタンスの詳細ページに移動します。

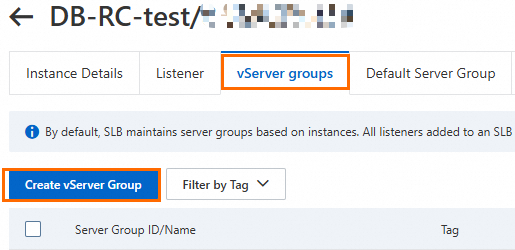

2. [vServer グループ] タブをクリックします。次に、[vServer グループの作成] をクリックします。



3. vServer グループの名前を入力し、[作成] をクリックします。

手順 4：RDS カスタムインスタンスを vServer グループに追加する

AddVServerGroupBackendServers 操作を呼び出して、RDS Custom インスタンスを vServer グループに追加します。次の表に、この操作のリクエストパラメーターを示します。ServerId および ServerIp パラメーターを、ステップ 1 で取得した RDS Custom インスタンスにアタッチされている ENI の ID と IP アドレスに設定する必要があります。

[{
  "ServerId": "eni-bp1j7sqxlbjnnccf****",
  "Weight": "100",
  "Type": "eni",
  "ServerIp": "172.16.XX.XX",
  "Port": "80",
  "Description": "test-RC"
}]

手順 5：CLB インスタンスのリスナーを構成する

1. CLB コンソールの [インスタンス] ページで、目的の CLB インスタンスを見つけ、[操作] 列の [リスナーの設定] をクリックします。

2. リスナーのプロトコルとポートを構成します。次に、[次へ] をクリックします。

   重要なパラメータと構成の推奨事項

   オプション	説明	推奨事項
   リスナープロトコル	CLB インスタンスがサービスを提供するために使用するプロトコル。 TCP および UDP：レイヤー 4 リスナーのプロトコル。 HTTP および HTTPS：レイヤー 7 リスナーのプロトコル。 説明 リスナーの動作原理： レイヤー 4 リスナー：リクエストをバックエンドサーバーに直接転送します。たとえば、TCP リスナーの場合、CLB インスタンスがリクエストを受信すると、CLB インスタンスはリスナーポートに基づいてデータパケットの宛先 IP アドレスと宛先ポートを変更します。次に、CLB インスタンスはリクエストをバックエンドサーバーに転送します。 レイヤー 7 リスナー：リバースプロキシとして機能します。CLB インスタンスがリクエストを受信すると、CLB インスタンスはリクエストをバックエンドサーバーに直接転送する代わりに、HTTP 経由でバックエンドサーバーへの新しい TCP 接続を確立します。 詳細については、「サービスアーキテクチャ」をご参照ください。	この例では、TCP が使用されます。
   リスナーポート	CLB インスタンスがサービスを提供するために使用するポート。	80

   パラメーター設定の詳細については、「CLB リスナー」をご参照ください。

3. バックエンドサーバーグループを構成します。具体的には、既存の vServer グループを選択し、RDS カスタムインスタンスの ENI 情報を確認して、[次へ] をクリックします。

4. ヘルスチェックを実行します。デフォルトのヘルスチェック構成を使用することをお勧めします。

   CLB ヘルスチェック構成に関する推奨事項

   CLB インスタンスは、ヘルスチェックを実行してバックエンドサーバーの可用性をチェックします。

   CLB インスタンスでヘルスチェックが有効になっている場合、バックエンドサーバーが異常と宣言されると、CLB インスタンスは異常なバックエンドサーバー宛てのリクエストを他の正常なバックエンドサーバーに自動的に転送します。異常なバックエンドサーバーが回復すると、CLB インスタンスはリクエストをバックエンドサーバーに自動的に転送し戻します。

   ヘルスチェックは、単一障害点（SPOF）を防ぐことができるため、アプリケーションの可用性を向上させます。

   重要

   ワークロードの感度が高い場合、頻繁なヘルスチェックはワークロードの可用性に影響を与える可能性があります。ヘルスチェックがワークロードに与える悪影響を軽減するには、ヘルスチェックの頻度を減らすか、ヘルスチェックの間隔を長くするか、レイヤー 7 ヘルスチェックをレイヤー 4 ヘルスチェックに変更します。業務継続性を確保するために、ヘルスチェック機能を有効にすることをお勧めします。

   詳細については、「CLB ヘルスチェック」をご参照ください。

5. 設定を確認し、[送信] をクリックします。

   [設定成功] が表示された場合、リスナーは設定されています。

手順 6：結果を確認する

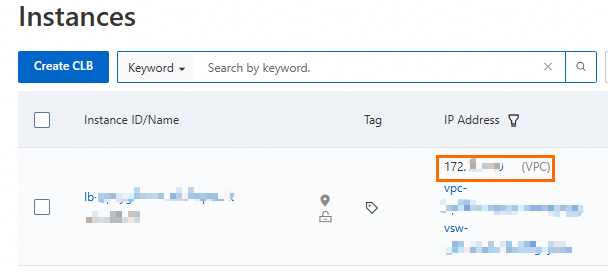

1. CLB コンソールの [インスタンス] ページで、CLB インスタンスの [サービスアドレス] を取得します。



2. RDS Custom インスタンスと同じリージョンおよび VPC にある Elastic Compute Service (ECS) インスタンスで次の telnet コマンドを実行して、転送結果を検証します。この例では、CentOS 7 を実行している ECS インスタンスが使用されます。

   説明

   Telnet がインストールされていない場合は、yum install -y telnet コマンドを実行して Telnet をインストールする必要があります。

   telnet <宛先アドレス> <リスナーポート>

   • 宛先アドレス：CLB インスタンスのサービスアドレスまたは RDS カスタムインスタンスの プライベート IP アドレス。

   • リスナーポート: CLB インスタンスに設定されたリスナーポート。この例では、ポート 80 が使用されます。

   この例では、CLB インスタンスのサービスアドレスが使用されています。コマンドの例：

   telnet 172.16.XX.XX 80

   次のコマンド出力が返された場合、CLB インスタンスはリクエストをバックエンドサーバーに転送できます。

   Trying 172.16.XX.XX...
   Connected to 172.16.XX.XX.
   Escape character is '^]'.

3. curl コマンドを実行して、RDS Custom インスタンス上の NGINX サービスのデフォルト Web ページにアクセスします。

   curl http://172.16.XX.XX

   次の情報が返されます。

   Hello World ! this is RDS Custom.

（オプション）インターネット向け CLB インスタンスを使用して、RDS カスタムインスタンスにリクエストを転送する

1. インターネット向け CLB インスタンスを作成し、[インスタンスタイプ] パラメーターを [インターネット] に設定します。

2. vServer グループを作成する。

3. RDS カスタムインスタンスを vServer グループに追加する。

4. インスタンスのリスナーを構成する。

5. 結果を確認します。

   ブラウザを使用して http://<CLB インスタンスのサービスアドレス> にアクセスします。Web ページは正常に読み込まれ、Hello World ! this is RDS Custom. と表示されます。
