Key Management Service:GVSM (SM) による SSL オフロード構成

ステップ 1: 準備

1. 以下のソフトウェア リソースを準備します。

   リソース タイプ	説明	入手方法

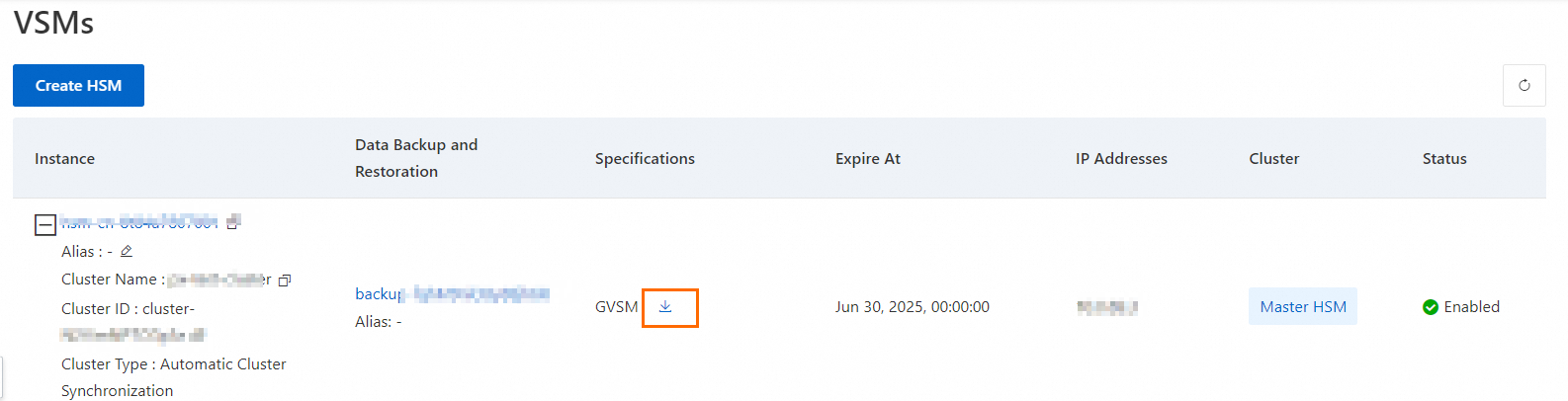

   HSM インスタンス管理ツール	HSM インスタンスの構成に使用されます。	クラウド ハードウェア セキュリティ モジュール (HSM) 管理コンソール にログインし、ソフトウェア パッケージをダウンロードします。 ソフトウェア パッケージの \Alibaba Cloud HSM-GVSM ソフトウェア パッケージ XXXX\管理ツールとユーザー マニュアル ディレクトリで、HSM インスタンス管理ツールとユーザー マニュアルを入手します。
   TASSL エンジン	GVSM の呼び出しをサポートする TASSL エンジン ファイル パッケージ。中国の暗号アルゴリズムと国際的なアルゴリズムの両方をサポートしています。	Alibaba Cloud テクニカルサポートにお問い合わせください。
   Nginx プロキシ	TASSL エンジンで使用される Nginx サービス パッケージ。	Alibaba Cloud テクニカルサポートにお問い合わせください。

2. 以下のクラウド プロダクト リソースをデプロイします。

   リソース名	仕様	説明
   ECS1	64 ビット Windows 10 システム	GVSM の管理と構成に使用され、HSM インスタンスと同じ VPC にあります。購入方法については、「ECS インスタンスを作成する」をご参照ください。 GVSM にアクセスするための管理ポートは 8020 です。
   ECS2	64 ビット Linux システム	ユーザーの業務システム、TASSL、および Nginx をデプロイするために使用され、HSM インスタンスと同じ VPC にあります。 説明 ECS2 は GVSM サービスポート 8019 にアクセスします。 ECS2 の SSL ポートサービスを設定する必要があります。
   GVSM	汎用仮想サーバー HSM (GVSM)	SSL 証明書のオフロードに関連する暗号操作を実行するために使用されます。

ステップ 2: ECS1 で HSM インスタンス管理ツールを構成する

1. ECS1 インスタンスにログインします。詳細については、「接続方法の概要」をご参照ください。

2. ECS1 に HSM インスタンス管理ツールをインストールし、ローカル端末から ECS インスタンスにリモート ログインして、ECS インスタンス上で HSM インスタンス管理ツールを操作します。

   説明

   ローカル端末に HSM クライアント管理ツールをインストールし、VPN または Express Connect 回線 を介してローカル端末を HSM インスタンスが配置されている VPC ネットワークに接続することもできます。

3. HSM インスタンスを初期化します。

   HSM を既に初期化している場合は、この手順をスキップしてください。

   • 方法 1: クラウド HSM コンソールでのワンクリック初期化

     重要

     ビジネスで UKEY が不要な場合は、ワンクリック初期化を使用できます。それ以外の場合は、初期化に HSM インスタンス管理ツールを使用します。

     1. クラウド ハードウェア セキュリティ モジュール コンソールの セキュリティ監査 ページに移動します。上部のナビゲーションバーで、リージョンを選択します。

     2. ターゲット HSM を見つけ、[アクション] 列の アクション をクリックします。

     3. Initialize Instance ダイアログボックスで、Ok をクリックします。

        初期化には約 1 ～ 5 分かかります。しばらくお待ちください。初期化が完了すると、ステータスは 初期化 と表示されます。

   • 方法 2: HSM インスタンス管理ツールを使用して HSM インスタンスを初期化する。

     具体的な操作については、ソフトウェア パッケージに含まれているユーザー マニュアルの「初期初期化」の章を参照してください。

ステップ 3: ECS2 に TASSL をデプロイする

1. ECS2 インスタンスにログインします。詳細については、「接続方法の概要」をご参照ください。

2. 取得した TASSL エンジン ファイル パッケージ nginx_tassl_tasshsmXX.XX.XX を ECS2 にアップロードして展開します。たとえば、/home/tass ディレクトリに展開します。

   説明

   ファイルパッケージには通常、Nginx サービスパッケージも含まれています。Nginx サービスパッケージも /home/tass ディレクトリに展開してください。

   tassl.tgz が /home/tass ディレクトリに展開されていない場合は、2 つの環境変数を構成する必要があります。1 つはエンジン ライブラリを見つけるため、もう 1 つはエンジン ライブラリ構成ファイル用です。次に例を示します。

   export OPENSSL_ENGINES=/home/other/tassl/lib/engines-1.1/
   export TASSL_ENGINE_CFG=/home/other/tassl/cfg/tasshsm_engine.ini

3. TASSL エンジンがアクセスする GVSM 情報を構成します。

   変更します /home/tass/tassl/cfg/tasshsm_engine.ini ファイルを、変更することで ファイルを編集し、[HSM_IP] および と [HSM_PORT] GVSM の IP アドレスとサービスポート番号へ を GVSM の IP アドレスとサービスポート番号に変更します。

   #GVSM IP アドレス
   HSM_IP      = 172.XX.XX.183
   #8019 に固定
   HSM_PORT    = 8019

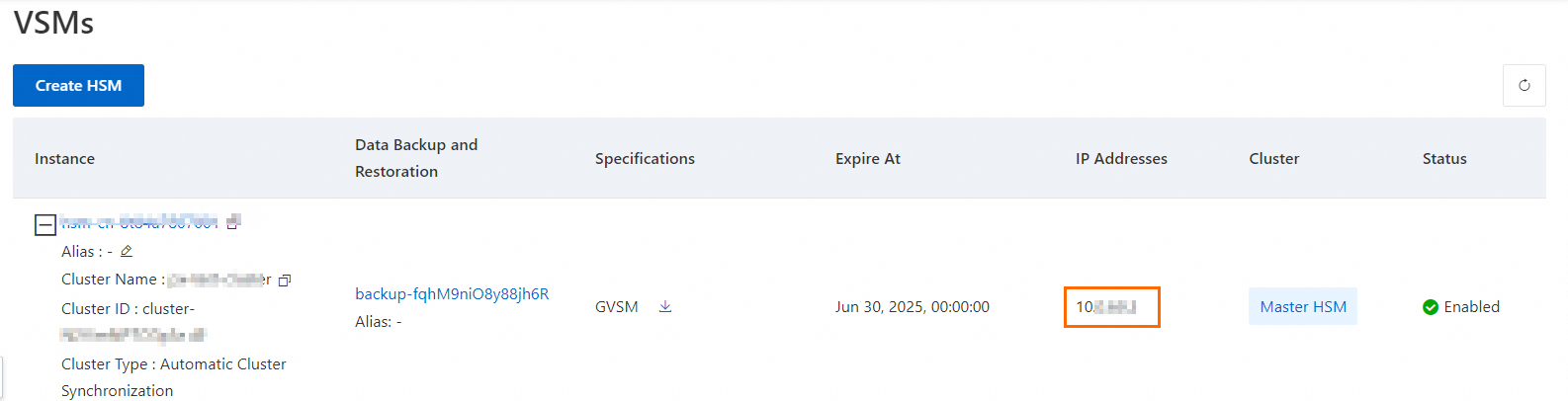

   GVSM の IP アドレスは、コンソールの [IP アドレス] 列に表示されます。

ステップ 4: SSL 証明書をリクエストして発行する

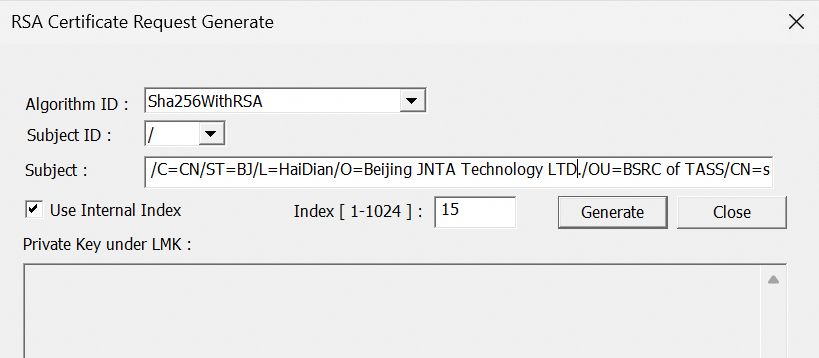

必要に応じて、RSA アルゴリズムまたは SM2 アルゴリズムサーバーの証明書リクエスト ファイル (CSR または P10 ファイルとも呼ばれます) を生成し、証明書を発行できます。

ステップ 5: Nginx サービスをデプロイする

1. 異なる暗号アルゴリズムを持つサーバー証明書用に Nginx サービスを構成します。

   次の表のコード例を参照して、/home/tass/nginx/conf/nginx.conf 構成ファイルの証明書セクションを編集できます。

   RSA

   user  root;
   worker_processes  1;

   events {
       worker_connections  1024;
   }

   http {
       include       mime.types;
       default_type  application/octet-stream;
       # HTTPS サーバー
       server{
           listen       8020 ssl;
           server_name  localhost;

           #キー インデックスで tasshsm エンジンを使用する
           ssl_certificate  /home/tass/tassl/cert/rsa/S_RSA_HSM.crt;  #RSA 証明書ファイルを構成する
           ssl_certificate_key  engine:tasshsm_rsa:15; #RSA 秘密鍵を格納するインデックス番号を構成する

           location / {
               root   html;
               index  index.html index.htm;
           }

           error_page   500 502 503 504  /50x.html;
           location = /50x.html {
               root   html;
           }
       }
   }

   SM2

   user  root;
   worker_processes  1;
   events {
       worker_connections  1024;
   }

   http {
       include       mime.types;
       default_type  application/octet-stream;

       # HTTPS サーバー
       server {
           listen       8020 ssl;
           server_name  localhost;

           #キー インデックスで tasshsm エンジンを使用する
           ssl_certificate   /home/tass/tassl/cert/sm2/SS_SM2_HSM.crt; #署名証明書ファイルを構成する
           ssl_certificate_key   engine:tasshsm_sm2:15; #署名秘密鍵を格納するインデックス番号を構成する
           ssl_enc_certificate   /home/tass/tassl/cert/sm2/SE_SM2_HSM.crt; #暗号証明書ファイルを構成する
           ssl_enc_certificate_key  engine:tasshsm_sm2:16; #暗号秘密鍵を格納するインデックス番号を構成する

           location / {
               root   html;
               index  index.html index.htm;
           }

           error_page   500 502 503 504  /50x.html;
           location = /50x.html {
               root   html;
           }
       }


2. 次のコマンドを実行して、Nginx プロキシを起動します。

   cd /home/tass/nginx/sbin
   ./nginx

ステップ 6: テストと検証

デプロイ後、次の方法を使用して、RSA アルゴリズムと中国暗号 SM2 アルゴリズム サーバー証明書が正常にデプロイされているかどうかを確認できます。

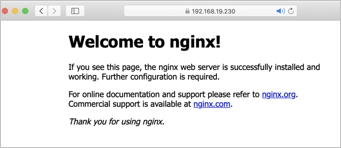

• RSA アルゴリズム サーバー証明書 (単一証明書) を使用している場合は、ブラウザから申請したドメイン名 URL に直接アクセスすることで確認できます。

• 中国暗号 SM2 アルゴリズム サーバー証明書 (デュアル証明書) を使用している場合は、次の操作を実行して確認する必要があります。

  1. クライアントに中国暗号アルゴリズムをサポートするブラウザ (360 セキュア ブラウザなど) をインストールし、サーバーに発行された CA 証明書をブラウザにインポートして、信頼済みとして設定します。

  2. 証明書ファイル /home/tass/tassl/cert/sm2/ca.crt の内容を ECS2 から C:\Users\Administrator\AppData\Roaming\360se6\User Data\Default\gmssl\ctl.dat ファイルにコピーします。

  3. ブラウザを再起動します。

  4. C:\Windows\System32\drivers\etc パスにある hosts ファイルを変更して、サーバー アドレスをテスト ドメイン名にポイントするようにします。

  5. ブラウザからテスト ドメイン名にアクセスします。
