IoT Platform:Link SDK for Cをポートする方法の例

前提条件

SDKが取得されます。 詳細については、「C用リンクSDKの取得」をご参照ください。

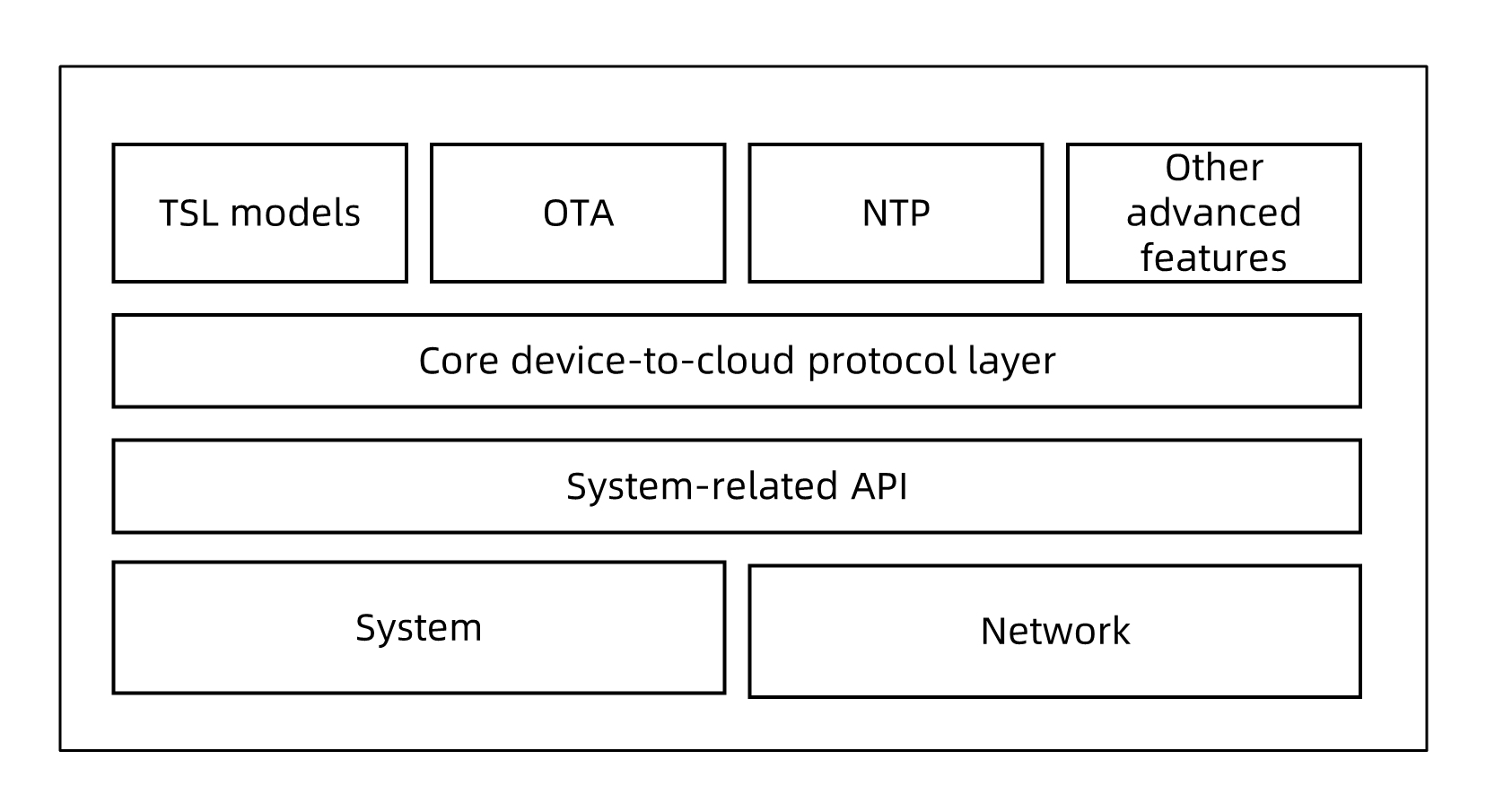

アーキテクチャ

Link SDK for Cは、さまざまなオペレーティングシステムまたはハードウェアプラットフォームをサポートします。 Link SDK for Cは、システム関連のAPI操作をカプセル化して、オペレーティングシステムまたはハードウェアプラットフォームと対話します。 製品を開発するときは、SDKでAPI操作を呼び出してビジネスロジックを実装する必要があります。 また、システム関連のAPI操作を定義するコードを記述する必要があります。

システム関連のAPI操作の説明

• システム関連のAPI操作は、Link SDK for Cをオペレーティングシステムから切り離します。 操作を呼び出して、さまざまなオペレーティングシステムと対話できます。

• システム関連のAPI操作のプロトタイプ定義はaiot_sysdep_portfile_tです。 グローバル変数g_aiot_sysdep_portfileを定義する必要があります。 グローバル変数は、SDKを移植するために、宛先オペレーティングシステムのAPIオペレーションによって実装される。

• 一般的な操作とmutex関連の操作は使いやすいです。 このトピックでは、操作を呼び出す方法については説明しません。 SDKを移植するときは、すべてのシステム関連のAPI操作を定義する必要があります。 操作を定義するときにNULLを指定することはできません。 それ以外の場合、エラーが発生します。

システム関連のAPI操作のリスト

ネットワーク操作のパラメーターの設定

Link SDK for Cを移植するときは、core_sysdep_network_setopt操作のパラメーターを設定する必要があります。

• 次の表に、ソケットベースのネットワークタイプを指定するパラメーターを示します。 TCPおよびUDP接続を確立するためのパラメーターを設定できます。

  項目	説明
  CORE_SYSDEP_SOCKET_TCP_CLIENT	MQTT、HTTP、HTTP2、およびWebSocketプロトコルをサポートするTCPクライアント。 上記の機能を使用する場合は、パラメーターを設定する必要があります。
  CORE_SYSDEP_SOCKET_UDP_CLIENT	UDPクライアント。 CoAP接続を確立する場合は、パラメーターを設定する必要があります。

• 次の表に、接続を確立するために必要なパラメーターを示します。

  項目	説明
  CORE_SYSDEP_NETWORK_SOCKET_TYPE	作成するソケットのタイプ。 データ型: (core_sysdep_socket_type_t *)
  CORE_SYSDEP_NETWORK_HOST	接続の確立に使用されるドメイン名またはIPアドレス。 メモリは、上位層モジュールによって共有される。 データ型: (char *)
  CORE_SYSDEP_NETWORK_BACKUP_IP	DNS解決が失敗した場合に使用されるバックアップIPアドレス。 指定する必要はありません。
  CORE_SYSDEP_NETWORK_PORT	接続の確立に使用されるポート番号。 データ型: (uint16_t *)
  CORE_SYSDEP_NETWORK_CONNECT_TIMEOUT_MS	接続を確立するためのタイムアウト期間。 データ型: (uint32_t *)
  CORE_SYSDEP_NETWORK_MAX	このパラメーターはLink SDK for Cでは使用されません。パラメーターを設定する必要はありません。

サンプルコード

サンプルコードはPOSIX標準に基づいています。 Link SDK for Cをダウンロードするときは、SDKカスタマイズページでデバイスOSをPOSIX準拠に設定します。 Link SDK for Cは、portfile/aiot_port/posix_port.cファイルでサンプルコードを提供します。 サンプルコードは、POSIX標準に基づいてSDKを移植する方法を示しています。

結果の検証

Link SDK for Cを移植した後、次の手順を実行して、Link SDK for CのAPI操作が期待どおりに機能するかどうかを確認します。

1. を開きます。/LinkSDK/demos/sysdep_api_test_demo.cファイルを作成し、次の操作を実行します。

   1. タスクを作成する関数を定義します。

      同時実行機能を検証します。 SDKが移植される移行先システムでタスクを作成する必要があります。

   2. ヒープの最大サイズを指定します。

      この項目は、ヒープがSDKで期待どおりに使用できるかどうかを確認するために使用されます。

   サンプルコード

   /* >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> TODO START >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> * /
   /*
    * TODO: タスクを作成して実行する関数を呼び出します。 タスクが終了すると、関数は自動的に存在します。
    * @ param[in] エントリ関数の先頭。
    * @ param[in] argv関数のパラメータ。
    * /
   # include<pthread.h>
   void task_start(TASK_FUNCエントリ, void * argv)
   {
       pthread_t id;
       pthread_create(&id, NULL, (void *(*)(void *)) エントリ, argv);
   }
   /* TODO: ヒープの最大サイズ。 単位：バイト * /
   # define HEAP_MAX ( 20*1024)
   /* <<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< TODO END <<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<< */

2. sysdep_api_test_demo.cという名前のデモファイルをコンパイルして実行します。

3. 結果を表示します。

   • 成功

     次のログが表示された場合、ポートされたLink SDK for CのAPI操作は期待どおりに機能します。

     ライン [804]: TOTAL TEST START
     行 [806]: TEST [1/5] [RANDOM_TEST] 。....................................[START]
     行 [812]: TEST [1/5] [RANDOM_TEST] 。.................................... [成功]
     行 [806]: TEST [2/5] [HEAP_TEST] 。....................................[START]
     行 [812]: TEST [2/5] [HEAP_TEST] 。.................................... [成功]
     行 [806]: TEST [3/5] [TIME_TEST] 。....................................[START]
     行 [519]: 睡眠30000 msテスト
     行 [499]: sleep_test_task_1 wanna sleepに入る: 10000ms
     行 [499]: sleep_test_task_2 wanna sleepに入る: 10000ms
     Line[595]: sleep 10000ms start:[1642324352748] stop:[1642324362748] 予定
     行 [812]: TEST [3/5] [TIME_TEST] 。.................................... [成功]
     行 [806]: TEST [4/5] [NETWORK_TEST] 。....................................[START]
     行 [372]: [NETWORK_TEST.RECV] テストの成功
     行 [812]: TEST [4/5] [NETWORK_TEST] 。.................................... [成功]
     行 [806]: TEST [5/5] [MUTEX_TEST] 。....................................[START]
     行 [692]: mutex lock task1, unlock task2 3000 ms
     行 [703]: task1値 [30-> 30] 、task2値 [30-> 60]
     行 [715]: task1のロック解除、task2のロック3000 ms
     行 [725]: task1値 [30-> 60] 、task2値 [60-> 60]
     行 [736]: task1のロック解除、task2のロック3000 ms
     行 [742]: task1値 [60 --> 90] 、task2値 [60 --> 90]
     行 [812]: TEST [5/5] [MUTEX_TEST] 。.................................... [成功]
     ライン [816]: 総テスト成功

   • 失敗した

     ファイルを最後の行まで実行できない場合、または最後の行の実行後にエラーメッセージが表示される場合は、次の表に基づいて問題をトラブルシューティングします。

     エラーコード	説明	関連する API 操作
     TEST_ERR_RANDOM	乱数を生成するために呼び出された関数をシステムがテストしたときに例外が発生しました。	core_sysdep_rand
     TEST_ERR_MALLOC	システムがメモリアプリケーション機能をテストしたときに例外が発生しました。	core_sysdep_malloc
     TEST_ERR_HEAP	システムがメモリアプリケーションとリリース機能をテストしたときに例外が発生しました。	core_sysdep_malloc core_sysdep_free
     TEST_ERR_SLEEP	システムがハイバネーションまたはシステム時間機能をテストしたときに例外が発生しました。	core_sysdep_time core_sysdep_sleep
     TEST_ERR_MUTEX	システムがmutex機能をテストしたときに例外が発生しました。	core_sysdep_mutex_init core_sysdep_mutex_lock core_sysdep_mutex_unlock core_sysdep_mutex_deinit
     TEST_ERR_NETWORK	システムがネットワーク機能をテストしたときに例外が発生しました。	core_sysdep_network_init core_sysdep_network_setopt core_sysdep_network_establish core_sysdep_network_recv core_sysdep_network_send core_sysdep_network_deinit
     TEST_ERR_GENERIC	不明なエラーが発生しました。	なし
