このトピックでは、気象シミュレーションのために Elastic High Performance Computing (E-HPC) クラスターで Weather Research and Forecasting Model (WRF) を実行する方法について説明します。

背景情報

WRF は、天気予報に広く使用されているオープンソースのメソスケール数値システムです。さまざまなコンピューティングプラットフォーム上で、既存データの再構築や将来の天気予報など、幅広い大気プロセス研究とシミュレーションをサポートしています。詳細については、WRF 公式 Web サイトをご覧ください。

このトピックでは、WRF が E-HPC と組み合わせてどのように機能するかを説明するために、12 km の解像度で気象活動をシミュレートします。このトピックでは、2019 年の米国の冬の嵐を例として使用します。シミュレーションでは、降水量、気温、風速などの主要な気象要因を分析および研究し、12 時間の期間におけるそれらの変化と分布を示します。

準備

次のいずれかの方法を使用して E-HPC クラスターを作成します。

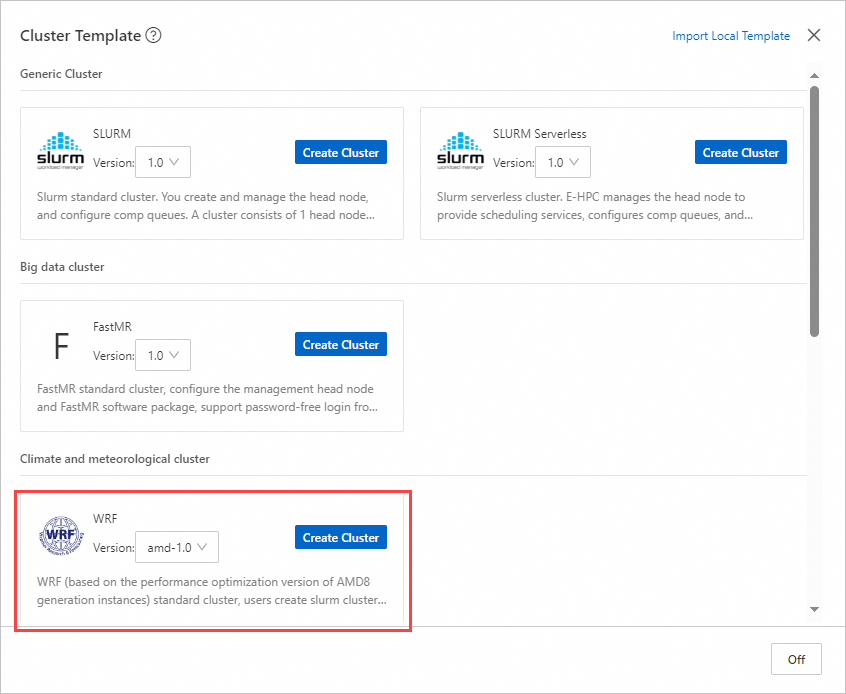

テンプレートを使用してクラスターを作成します。詳細については、「テンプレートベースの作成」をご参照ください。
重要
クラスタテンプレートを使用してクラスターを作成する場合は、クラスターを作成する前に、[計算ノードとキュー] ページで [ノード構成] を変更する必要があります。
手動でクラスターを作成します。詳細については、「標準クラスターを作成する」をご参照ください。

この例では、クラスターに次の構成を使用します。

項目	構成
シリーズ	Standard Edition
デプロイメントモード	パブリッククラウドクラスター
クラスタータイプ	SLURM
ノード構成	次の仕様の管理ノード 1 つ、ログインノード 1 つ、計算ノード 4 つ: 管理ノード: ecs.c8ae.xlarge タイプ、4 vCPU、8 GiB メモリの Elastic Compute Service (ECS) インスタンスログインノード: ecs.c8ae.xlarge タイプ、4 vCPU、8 GiB メモリの ECS インスタンス計算ノード: ecs.c8ae.16xlarge タイプ、64 vCPU、128 GiB メモリの ECS インスタンス計算ノードは、[eRDMA ネットワーク] を介して相互接続されています。
イメージ	Alibaba Cloud Linux 2.1903 LTS 64 ビット

クラスターユーザーを作成します。詳細については、「ユーザーを管理する」をご参照ください。
ユーザーは、クラスターへのログイン、ソフトウェアのコンパイル、ジョブの送信に使用されます。この例では、次の設定を使用します。
- ユーザー名: testuser
- ユーザーグループ: sudo 権限グループ
(条件付きで必須) クラスターを手動で作成する場合は、wrf-aocc ソフトウェアをインストールする必要があります。テンプレートを使用してクラスターを作成する場合は、この手順をスキップします。詳細については、「クラスターでソフトウェアをインストールおよびアンインストールする」をご参照ください。
説明
wrf-aocc ソフトウェアがクラスターにインストールされると、他のすべての依存ソフトウェアが自動的にインストールされます。

ステップ 1: 環境を確認して構成する

E-HPC ポータルにログインします。詳細については、「E-HPC ポータルにログインする」をご参照ください。
右上隅にあるをクリックして、Workbench を使用してクラスターに接続します。
次のコマンドを実行して、ソフトウェアが正常にインストールされているかどうかを確認します。これにより、システムが必要なバージョンの環境を正常にロードすることが保証されます。
```
module avail
```

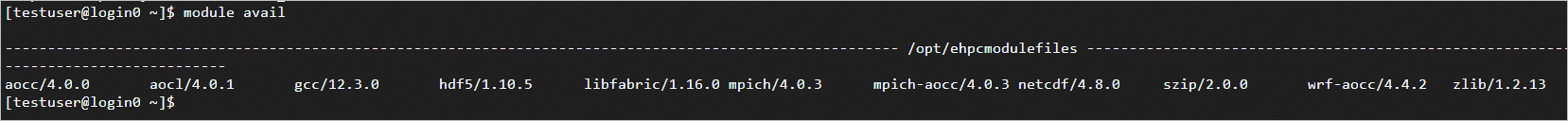

出力例:

conus12km ワークロードを構成します。

次のコマンドを実行して、ワークロードファイルをダウンロードして解凍します。

cd ~
wget https://ehpc-perf.oss-cn-hangzhou.aliyuncs.com/yt710/WRFV4/input-data/v4.4_bench_conus12km.tar.gz

tar -zxvf v4.4_bench_conus12km.tar.gz
cd v4.4_bench_conus12km
ln -s /opt/ehpc_common_softwares/nwp/wrf-aocc/4.4.2/aliyun/2/x86_64/run/* .

次のコマンドを実行して、NCL プログラミング言語をダウンロードして解凍します。

cd ~
wget https://ehpc-perf.oss-cn-hangzhou.aliyuncs.com/AMD-Genoa/WRFV4/ncl_draw.tar.gz
tar -zxvf ncl_draw.tar.gz

次のコマンドを実行して、~/.bashrc ファイルを変更します。

vim ~/.bashrc

ファイルに次のコードを追加します。

module load aocc/4.0.0   aocl/4.0.1   gcc/12.3.0   hdf5/1.10.5   libfabric/1.16.0   mpich-aocc/4.0.3   netcdf/4.8.0   szip/2.0.0   wrf-aocc/4.4.2   zlib/1.2.13

export NCARG_ROOT=~/ncl

export PATH=$NCARG_ROOT/bin:$PATH

4 つの計算ノードで次のコマンドを実行して、NCL と ImageMagick をインストールします。
説明
コンソールですべての 4 つのノードにリモートコマンドを送信して、迅速に実行できます。詳細については、「コマンドを送信する」をご参照ください。
```
sudo yum install -y ncl ImageMagick
```

次のコマンドを実行して、png2gif.sh という名前のジョブ実行ファイルを作成します。

cd ~
vim png2gif.sh

クリックしてサンプルスクリプトを表示します。

#!/bin/sh

echo date
echo "------------get wrfout_d01 file-------------" // wrfout_d01 ファイルを取得する
ls -al wrfout_d01* | awk '{print $9}'
echo "----------start change png tp gif-----------" // png から gif への変換を開始する


out_gif=''
for i in "$@"; do
  case $i in
    -out)
      shift
      out_gif=$1
      break
      ;;
    *)
      echo "Other parameter: $i" // その他のパラメーター
      ;;
  esac
done
WRFPath=`pwd`
for file in `ls -al wrfout_d01* | awk '{print $9}'`; do
        export FILE_PATH="/$WRFPath/$file"
        echo "-----------$FILE_PATH-----------"
        ncl surface.ncl
done
echo "----------surface.ncl file-----------" // surface.ncl ファイル
ls -al wrfout_d01*.png | awk '{print $9}'

echo "----------convert delay start-----------" // 変換遅延開始
if [ -n "$out_gif" ]; then
  convert -delay 50 wrfout_d01_2019-11-26*.000001.png "$out_gif"
else
  convert -delay 50 wrfout_d01_2019-11-26*.000001.png wrfout_d01_2019-11-26.000001.gif
fi

ステップ 2: ジョブを送信する

環境を確認して構成したら、Workbench ダイアログボックスを閉じて、次の手順に進みます。

上部のナビゲーションバーで、[タスク管理] をクリックします。
ページの上部にある [送信者] をクリックします。

[ジョブの作成] ページで、パラメーターを指定します。次の表にパラメーターを示します。

説明

その他のパラメーターについては、デフォルト設定を保持します。

基本パラメーター

パラメーター	例	説明
[ジョブ名]	wrf-conus12	ジョブの名前。ジョブファイルを自動的にダウンロードして解凍する必要がある場合、解凍ディレクトリにはジョブの名前が使用されます。
[出力ファイル]	変数名: out 変数値: test.gif	ジョブの出力ファイル。
[キュー]	comp	ジョブを実行するキュー。クラスターの作成時に計算ノードをキューに追加した場合は、ジョブをキューに送信します。そうしないと、ジョブは実行に失敗します。計算ノードをキューに追加しなかった場合、ジョブはスケジューラのデフォルトキューに送信されます。
[コマンド]	オンラインで編集	スケジューラに送信するジョブ実行コマンド。コマンドまたはスクリプトファイルの相対パスを入力できます。 E-HPC ポータルは次の方法をサポートしています。オンラインで編集ローカルファイルを使用アップロードされたファイルを使用
[ノード数]	4	ジョブの実行に使用される計算ノードの数。
[タスク数]	4	各計算ノードがジョブの実行に使用するタスクの数、つまりプロセスの数。
[スレッド数]	2	タスクが使用するスレッドの数。このパラメーターを指定しない場合、スレッド数は 1 になります。

クリックしてサンプルコマンドを表示します。

#!/bin/bash

ln -s ~/v4.4_bench_conus12km/* .
ln -s ~/ncl/* .
ln -s ~/png2gif.sh .

rm -rf rsl.error.????
rm -rf rsl.out.????

rm -rf wrfout*

ulimit -s unlimited
ulimit -l unlimited

export WRF_NUM_TILES=16
export OMP_NUM_THREADS=$SLURM_CPUS_PER_TASK
export OMP_STACKSIZE="16M"


# mpi + omp // mpi + omp
mpirun   -genv FI_PROVIDER="verbs;ofi_rxm" -bind-to core:2 ./wrf.exe

source png2gif.sh -out 'test.gif'

詳細パラメーター
パラメーター
例
説明
[MPI プロファイル]
有効
MPI パフォーマンスプロファイリングを有効にするかどうかを指定します。

[送信] をクリックします。

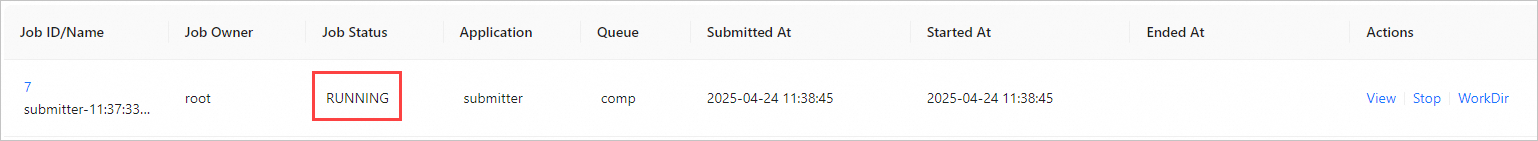

操作が完了すると、ジョブが [実行中] ステータスになっていることがわかります。

ステップ 3: ジョブの詳細を表示する

[タスク管理] ページで、送信されたジョブを見つけ、[アクション] 列の [表示] をクリックします。

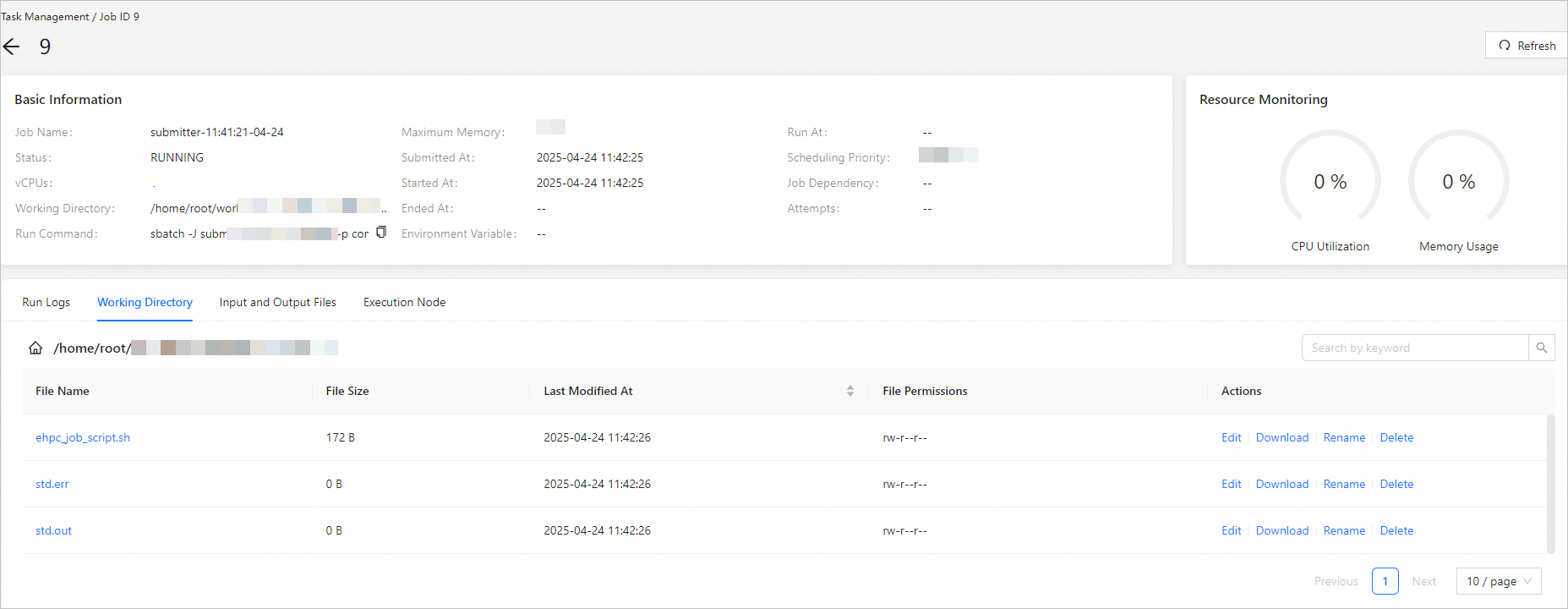

ジョブの詳細ページで、次の図に示すように、ジョブの詳細を表示できます。

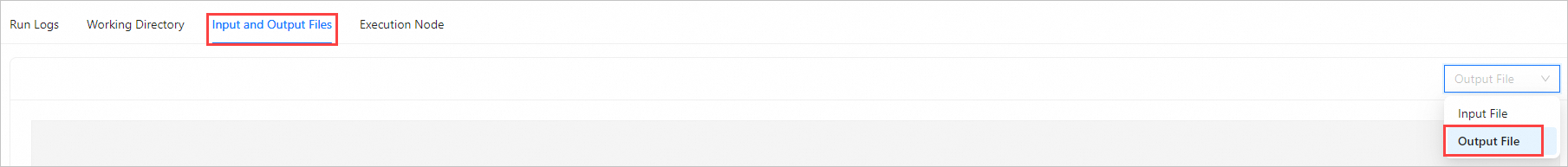

ジョブが [完了] ステータスになったら、[入力ファイルと出力ファイル] タブをクリックし、右上隅のドロップダウンリストから [出力ファイル] を選択して、実行結果を表示します。

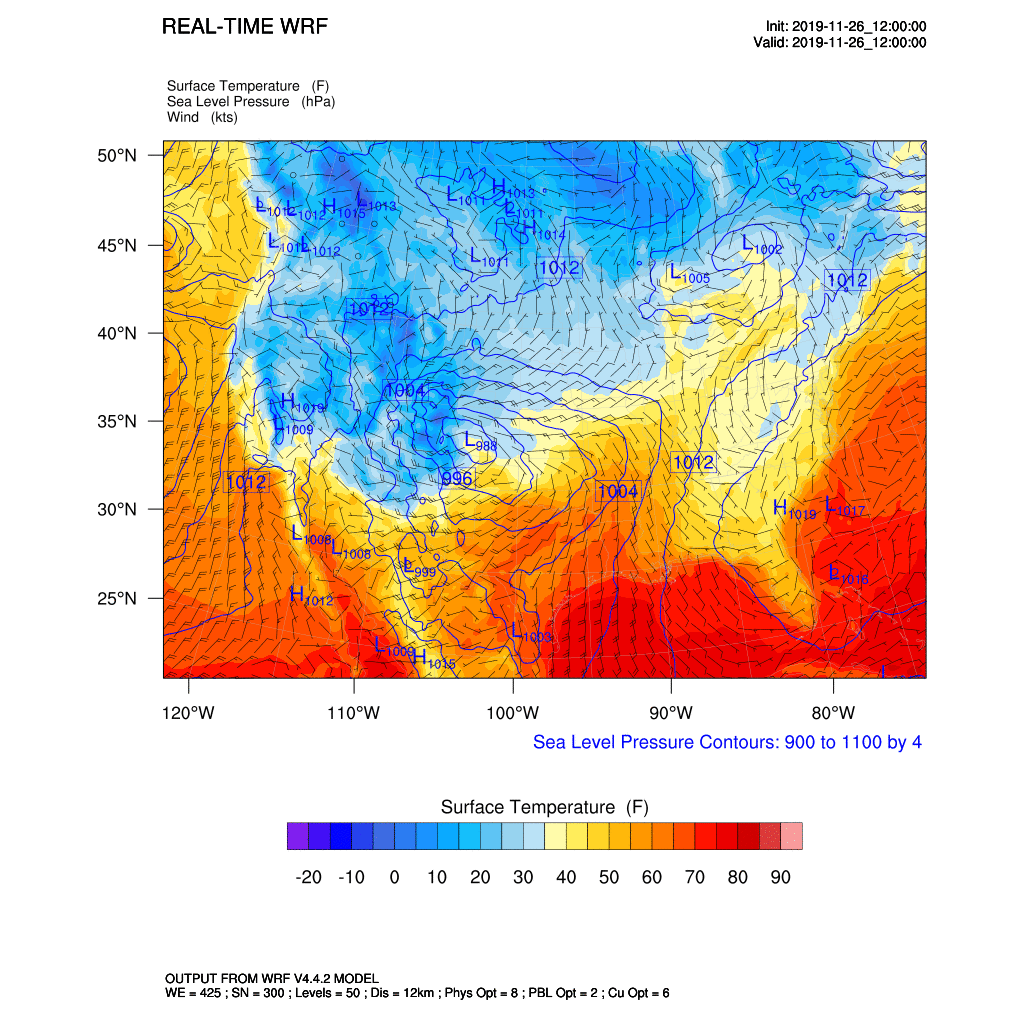

次の GIF 図は、結果の例を示しています。
