このトピックでは、気象シミュレーションのために Elastic High Performance Computing (E-HPC) クラスターで Weather Research and Forecasting Model (WRF) を実行する方法について説明します。
背景情報
WRF は、大気研究と運用予報アプリケーションの両方のために設計された次世代メソスケール数値天気予報システムです。 WRF は、実際の大気条件または理想化された条件に基づいてシミュレーションを作成できます。 WRF は、並列計算を可能にし、システムの拡張性を提供するソフトウェアアーキテクチャを使用しています。 このモデルは、幅広い気象アプリケーションで使用できます。 詳細については、WRF 公式 Web サイトをご覧ください。
準備
E-HPC クラスターを作成します。 詳細については、「ウィザードを使用してクラスターを作成する」をご参照ください。
E-HPC クラスターのパラメーターを構成します。次の表にパラメーターを示します。
パラメーター
説明
ハードウェア設定
2 つの管理ノード、1 つの計算ノード、および 1 つのログオンノードで構成される標準クラスターをデプロイします。すべてのノードは ecs.c7.large Elastic Compute Service (ECS) インスタンスです。各インスタンスには 2 個の vCPU、4 GiB のメモリ、および 1 つの 2.7 GHz 第3世代 Intel Xeon Scalable (Ice Lake) プロセッサーが搭載されています。
ソフトウェア設定
CentOS 7.6 パブリックイメージと Slurm スケジューラーをデプロイします。 VNC をオンにします。
クラスターユーザーを作成します。 詳細については、「ユーザーを管理する」をご参照ください。
この例では、ユーザー名 wrftest と権限グループ sudo を使用します。
クラスターに WRF と MPICH をインストールします。 詳細については、「ソフトウェアをインストールおよびアンインストールする」をご参照ください。
次のソフトウェアをインストールします。
WRF-MPICH V3.8.1
MPICH V3.2
クラスターに NCL をインストールします。
NCL は、気象データを処理および視覚化するために使用されます。 NCL のインストール方法については、「NCL のインストール」をご覧ください。
説明デフォルトでは、CentOS イメージには以前のバージョンの Python がインストールされています。 NCL をインストールする前に、Python をアップグレードする必要があります。 Python のダウンロード方法については、「Python のダウンロード」をご覧ください。
手順 1：geogrid.exe を実行する
geogrid.exe プログラムは、シミュレーションドメインを定義し、静的な地理データをドメインに水平方向に補間します。
クラスターにログオンします。
sudo ユーザーとしてクラスターにログオンします。 詳細については、「クラスターにログオンする」をご参照ください。
WRF の必要なソフトウェアがクラスターにインストールされているかどうかを確認します。
export MODULEPATH=/opt/ehpcmodulefiles/ module avail次のコードは、返される出力の例を示しています。
----------------------------------------------------------------------------------------------------------- /opt/ehpcmodulefiles/ ------------------------------------------------------------------------------------------------------------ mpich/3.2 vnc wrf-mpich/3.8.1WRF ソフトウェア環境を読み込みます。
module load wrf-mpich/3.8.1 mpich/3.2 echo $WPSHOME $WRFHOMEインストールされている WRF Preprocessing System (WPS) と WRF ソフトウェアを作業ディレクトリにコピーします。
説明コマンドの
$WPSCOPYHOMEと$WRFCOPYHOMEを実際の作業ディレクトリに置き換えます。このトピックでは、/home/wrftestを例として使用します。 WPS ディレクトリと WRFV3 ディレクトリが作業ディレクトリに生成されます。cp -r $WPSHOME $WPSCOPYHOME cp -r $WRFHOME $WRFCOPYHOMEWPS ディレクトリに移動し、地理データファイルをダウンロードして解凍します。
説明この例では、geog_complete.tar.gz ファイルを使用します。ビジネス要件に基づいて別の地理データファイルをダウンロードできます。 詳細については、WRF 公式 Web サイトをご覧ください。
cd /home/wrftest/WPS wget https://www2.mmm.ucar.edu/wrf/src/wps_files/geog_complete.tar.gz tar -zxvf geog_complete.tar.gzGEOGRID.TBL ファイルをリンクします。
GEOGRID.TBL ファイルは、&geogrid によって補間されるフィールドを決定します。
ln -s geogrid/GEOGRID.TBL GEOGRID.TBLnamelist.wps ファイルを編集します。
namelist.wps ファイルは WPS の共有ファイルです。このファイルは、geogrid.exe、ungrib.exe、metgrid.exe などのメインプログラムのパラメーターを構成するために使用されます。各メインプログラムには、&geogrid、&ungrib、&metgrid という名前の排他的な namelist レコードがあります。3 つのプログラムには、&share という名前のグループレコードがあります。次の例は、必須パラメーターの推奨値を示しています。次の例で説明されていないパラメーターについては、デフォルト値を使用します。 namelist.wps ファイルのパラメーターとパラメーターの説明については、WRF 公式 Web サイトをご覧ください。
説明この例では、namelist.wps ファイルは
/home/wrftest/WPS ディレクトリにあります。!を使用して namelist.wps ファイルのコメントを示します。
! &share のリクエストパラメーター。 &share ! wrf_core: WRF ダイナミカルコアを指定します。有効な値: ARW と NMM。デフォルト値: ARW。 wrf_core = 'ARW', ! start_date: シミュレーションの開始時刻を指定します。 start_date = '2005-08-28_00:00:00', ! end_date: シミュレーションの終了時刻を指定します。 end_date = '2005-08-29_00:00:00', interval_seconds = 21600, ! max_dom: ネストを含むモデルドメインの総数を指定します。この例では、このパラメーターは 1 に設定されています。 max_dom = 1, ! # io_form_geogrid: geogrid 出力ファイルの形式を指定します。 io_form_geogrid = 2, / ! &geogrid のリクエストパラメーター。 ! # 親ドメイン、親からネストへのドメイン、グリッドサイズ比、地図投影などの情報を指定します。 &geogrid parent_id = 1, parent_grid_ratio = 1, i_parent_start = 1, j_parent_start = 1, ! 西東方向と南北方向のグリッドポイント数を指定します。この例では、値を 98 と 70 に設定します。 e_we = 98, e_sn = 70, geog_data_res = 'default', ! 西東方向と南北方向のグリッド長を指定します。単位: メートル。この例では、値を 30000 と 30000 に設定します。 dx = 30000, dy = 30000, ! 投影モードを指定します。詳細については、WRF 公式 Web サイトをご覧ください。 map_proj = 'mercator' ! ドメイン内の既知の場所の緯度と経度を指定します。 ref_lat = 25.00, ref_lon = -89.00, ! 地図投影のパラメーターを指定します。値は投影によって異なります。 truelat1 = 0.0, truelat2 = 0.0, stand_lon = -89.0, ! geog_data_path = '静的地理データのパス' geog_data_path = '/home/wrftest/WPS/geog' / ! &ungrib のリクエストパラメーター。 &ungrib ! out_format: ungrib.exe によって生成され、metgrid.exe で読み取る中間ファイルの形式を指定します。有効な値: WPS、SI、MM5。デフォルト値: WPS。 out_format = 'WPS', ! prefix: 中間ファイルのプレフィックスを指定します。プレフィックスにはパスを含めることができます。 prefix = 'FILE' / ! &metgrid のリクエストパラメーター。 &metgrid ! fg_name: ungrib.exe によって生成されたファイルの名前を指定します。 fg_name = 'FILE', ! io_form_metgrid: metgrid.exe 出力ファイルの形式を指定します。 ! 有効な値: 1、2、3。1 は拡張子が .int のバイナリファイルを示します。2 は拡張子が .nc の NetCDF ファイルを示します。3 は拡張子が .gr1 の GRIB1 ファイルを示します。 ! デフォルト値: 2。 io_form_metgrid = 2 /静的地理データをモデルドメインに補間します。

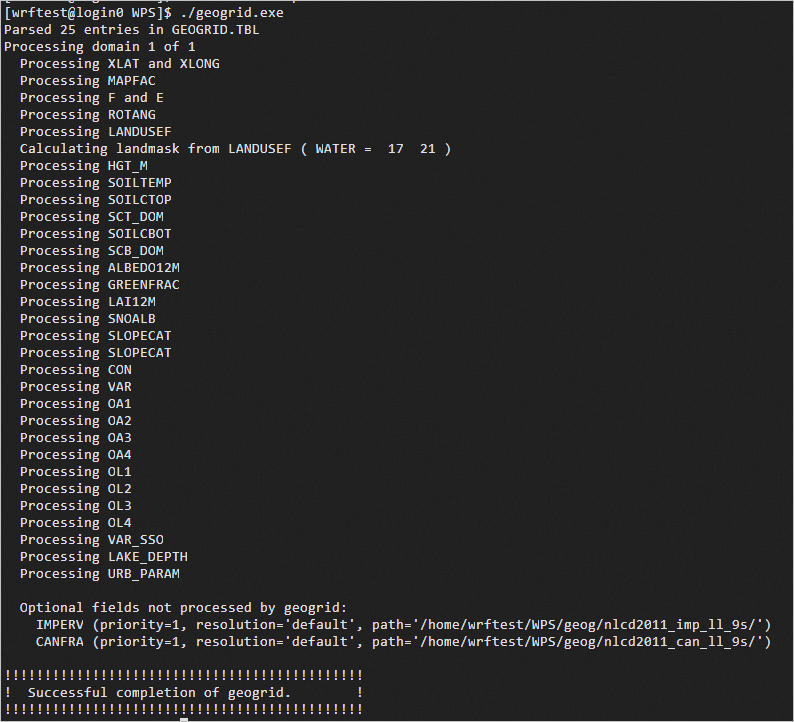

./geogrid.exegeogrid.exe を実行すると、geo_em.d0N.nc ファイルが
/home/wrftest/WPSディレクトリに生成されます。次のコードは、返される出力の例を示しています。
手順 2：ungrib.exe を実行する
ungrib.exe プログラムは、GRIB ファイルから気象フィールドを抽出します。
ハリケーン・カトリーナの気象データファイルをダウンロードして解凍します。
説明この例では、Katrina.tar.gz ファイルを使用します。 Katrina.tar.gz をダウンロードするには、Katrina.tar.gz をクリックします。ビジネス要件に基づいて別の地理データファイルをダウンロードできます。 詳細については、WRF 公式 Web サイトをご覧ください。
cd /home/wrftest/WPS wget http://www2.mmm.ucar.edu/wrf/TUTORIAL_DATA/Katrina.tar.gz tar -zxvf Katrina.tar.gz次の link_grib.csh スクリプトを実行して、気象データをリンクします。
./link_grib.csh /home/wrftest/WPS/Katrina/avn*データファイルの Vtable をリンクします。
この例では、Vtable.GFS を使用します。ビジネス要件に基づいて別の Vtable を選択できます。
ln -sf ungrib/Variable_Tables/Vtable.GFS Vtable必要な気象フィールドを抽出します。

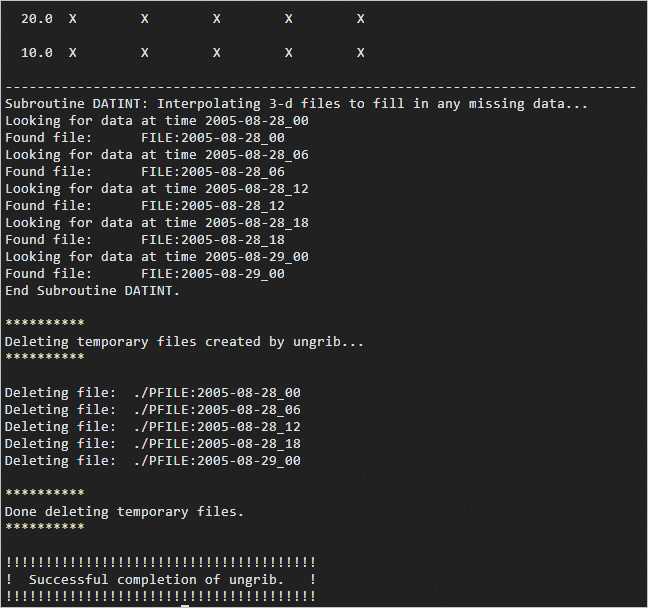

./ungrib.exeungrib.exe を実行すると、FILE:YYYY-MM-DD_hh* ファイルが
/home/wrftes/WPSディレクトリに生成されます。次のコードは、返される出力の例を示しています。
手順 3：metgrid.exe を実行する
metgrid.exe プログラムは、geogrid.exe によって決定されたモデルドメインに気象フィールドを水平方向に補間します。
GEOGRID.TBL ファイルをリンクします。
GEOGRID.TBL ファイルは、metgrid.exe が気象フィールドをモデルドメインに水平方向に補間する方法を定義します。
cd /home/wrftest/WPS ln -s metgrid/METGRID.TBL.ARW METGRID.TBLgeogrid.exe によって決定されたモデルドメインに気象フィールドを水平方向に補間します。

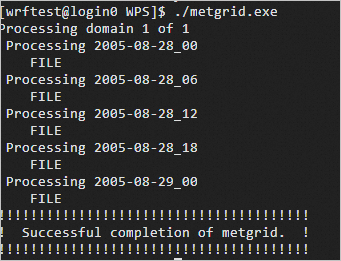

./metgrid.exemetgrid.exe を実行すると、met_em.d0N.yyyy-mm-dd_hh:mm:ss.nc ファイルが
/home/wrftes/WPSディレクトリに生成されます。次のコードは、返される出力の例を示しています。
手順 5：wrf.exe を実行する
wrf.exe プログラムは、予報データを保存します。
WPS の処理結果をインポートします。
cd /home/wrftest/WRFV3 ln -s /home/wrftest/WPS/met_em.d01.2005-08-2*.namelist.input ファイルを編集します。
cd /home/wrftest/WRFV3/run vim namelist.inputnamelist.input ファイルの &time_control および &domains に関連するパラメーターは、namelist.wps ファイルのパラメーターと同じである必要があります。このトピックでは、次のサンプル構成が使用されます。 namelist.input ファイルのパラメーターについては、「namelist.input」をご覧ください。
&time_control run_days = 0, run_hours = 12, run_minutes = 0, run_seconds = 0, start_year = 2005, 2005, 2005, start_month = 08, 08, 08, start_day = 28, 28, 28, start_hour = 00, 00, 00, start_minute = 00, 00, 00, start_second = 00, 00, 00, end_year = 2005, 2005, 2005, end_month = 08, 08, 08, end_day = 29, 29, 29, end_hour = 00, 00, 00, end_minute = 00, 00, 00, end_second = 00, 00, 00, interval_seconds = 21600 input_from_file = .true.,.true.,.true., history_interval = 180, 60, 60, frames_per_outfile = 1000, 1000, 1000, restart = .false., restart_interval = 5000, io_form_history = 2 io_form_restart = 2 io_form_input = 2 io_form_boundary = 2 debug_level = 0 iofields_filename = "extraoutput_d01.txt" / &domains time_step = 180, time_step_fract_num = 0, time_step_fract_den = 1, max_dom = 1, e_we = 98, 112, 94, e_sn = 70, 97, 91, e_vert = 30, 30, 30, p_top_requested = 5000, num_metgrid_levels = 27, num_metgrid_soil_levels = 4, dx = 30000, 10000, 3333.33, dy = 30000, 10000, 3333.33, grid_id = 1, 2, 3, parent_id = 0, 1, 2, i_parent_start = 1, 31, 30, j_parent_start = 1, 17, 30, parent_grid_ratio = 1, 3, 3, parent_time_step_ratio = 1, 3, 3, feedback = 1, smooth_option = 0, / &physics mp_physics = 6, 6, 6, ra_lw_physics = 4, 4, 4, ra_sw_physics = 4, 4, 4, radt = 10, 10, 10, sf_sfclay_physics = 1, 1, 1, sf_surface_physics = 2, 2, 2, bl_pbl_physics = 1, 1, 1, bldt = 0, 0, 0, cu_physics = 0, 0, 0, cudt = 0, 0, 0, isfflx = 1, ifsnow = 0, icloud = 1, surface_input_source = 1, num_soil_layers = 4, sf_urban_physics = 0, 0, 0, / &fdda / &dynamics w_damping = 0, diff_opt = 1, 1, 1, km_opt = 4, 4, 4, diff_6th_opt = 0, 0, 0, diff_6th_factor = 0.12, 0.12, 0.12, base_temp = 290. damp_opt = 0, zdamp = 5000., 5000., 5000., dampcoef = 0.2, 0.2, 0.2 khdif = 0, 0, 0, kvdif = 0, 0, 0, non_hydrostatic = .true., .true., .true., moist_adv_opt = 1, 1, 1, scalar_adv_opt = 1, 1, 1, / &bdy_control spec_bdy_width = 5, spec_zone = 1, relax_zone = 4, specified = .true., .false.,.false., nested = .false., .true., .true., / &grib2 / &namelist_quilt nio_tasks_per_group = 0, nio_groups = 1, /シミュレーションデータを初期化します。
./real.exereal.exe を実行すると、wrfinput_d01 ファイルと wrfbdy_d01 ファイルが
/home/wrftest/WRFV3/runディレクトリに生成されます。予報データをエクスポートします。
ジョブスクリプトを作成します。
vim wrf.slurm次の例は、wrf.slurm の内容を示しています。
#!/bin/bash #SBATCH -N 1 #SBATCH -n 2 #SBATCH --cpus-per-task=1 #SBATCH -J wrf-test #SBATCH -o wrf_test.log module load wrf-mpich/3.8.1 mpich/3.2 mpirun -np 2 -ppn 1 -bind-to core:1 /home/wrftest/WRFV3/run/wrf.exeジョブを送信します。
sbatch wrf.slurmジョブを実行すると、wrfout_d01_[date] 形式の名前を持つファイルが
/home/wrftest/WRFV3/runディレクトリに生成されます。例: wrfout_d01_2005-08-28_00:00:00。

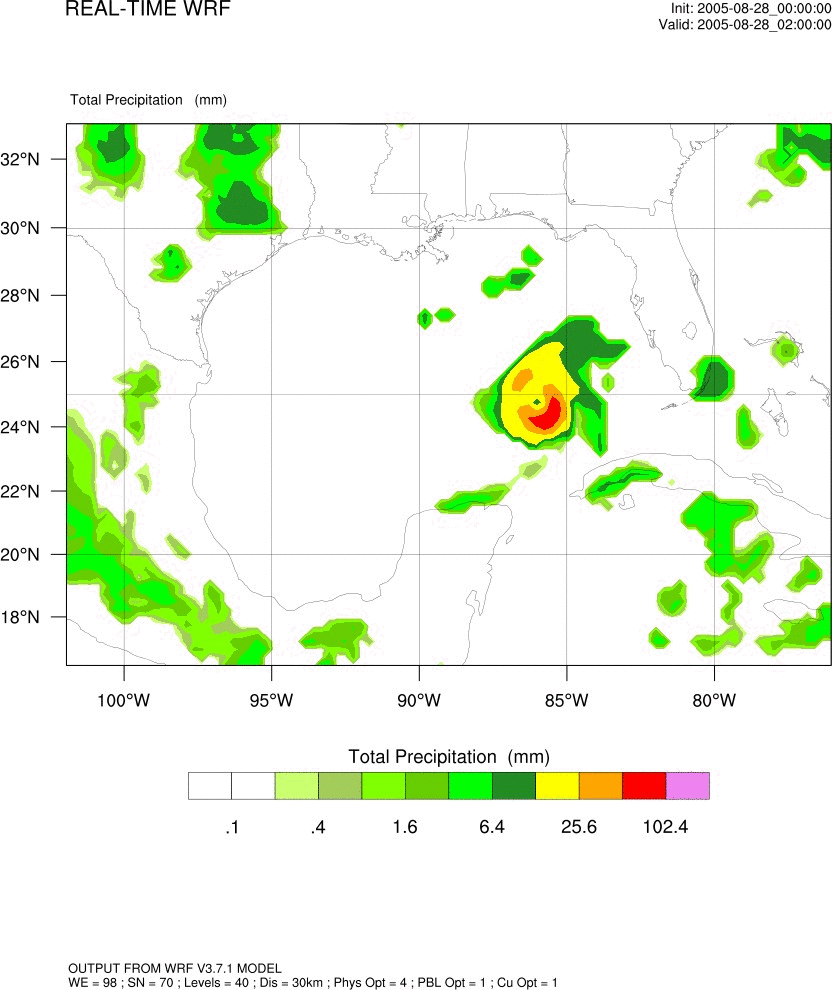

WRF 結果の NCAR Graphics 画像を作成します。
サンプルコード:
