DataV:ラベルボード

チャートスタイル

テキストラベルは、テキストウィジェットの一種です。 ラベルのサイズ、位置、背景色、テキストスタイルをカスタマイズできます。 複数の種類のラベルカテゴリを設定して、ラベル情報をテキストラベルの形式でビジュアルアプリケーションに表示できます。

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「」をご参照ください。

• Size: ピクセルの幅と高さを含むウィジェットのサイズを示します。 アイコンをクリックすると、ウィジェットの幅と高さを比例調整できます。 このアイコンをもう一度クリックすると、必要に応じて幅と高さを調整できます。

• 位置: ウィジェットの位置。ピクセルXとYの座標で示されます。 X座標は、ウィジェットの左上隅とキャンバスの左枠の間のピクセル距離を示します。 Y座標は、ウィジェットの左上隅とキャンバスの上枠の間のピクセル距離を示します。

• 回転角度: ウィジェットの中心点を回転点として使用する回転の角度。 単位は度 (°) です。 次のいずれかの方法を使用して、ウィジェットの回転角度を制御できます。

  • 回転角度スピンボックスに角度を直接入力するか、プラス記号 ([+]) またはマイナス記号 ([-]) をクリックして、回転角度スピンボックスの値を増減します。

  • アイコンの黒い点をドラッグします。

  • アイコンをクリックして、ウィジェットを水平に反転します。

  • アイコンをクリックして、ウィジェットを垂直に反転します。

• 不透明度: ウィジェットの不透明度。 有効な値: 0と1。 このパラメーターが0に設定されている場合、ウィジェットは非表示になります。 このパラメーターが1に設定されている場合、ウィジェットは完全に表示されます。 デフォルト値: 1

• グローバル

  パラメーター	説明
  適応	スイッチをオンにすると、ラベルの内容の長さに応じて各テーブルの幅が自動的に定義されます。 スイッチをオフにすると、コンテンツは順不同に配置されます。 行数と行と列の間隔をカスタマイズし、チャートの幅に比例して行を配置する必要があります。 説明 設定項目の [行] 、[列] 、[ラベル列の間隔] 、および [ラベル行の間隔] は、[自動レイアウト] がオフの場合にのみ表示されます。
  行	テキストラベルの行数。
  列の数	テキストラベルの列数。
  ラベル列の間隔	ラベル間の各列の水平間隔 (px単位) 。
  ラベル行の間隔	ラベルの各行间の垂直间隔。 単位: ピクセル
  テキストスタイル	フォント: ラベルテキストのフォントファミリ。 デフォルト値はMicrosoft Blackです。

• デフォルトのラベル設定: デフォルトのラベルスタイル。typeフィールドまたはtypeフィールドに対応するラベルスタイルが、指定されたラベルカテゴリ名と一致しません。

  パラメーター	説明
  コンテンツマージン	コンテンツとラベルブロックの間の内側の余白。すべてのラベルに有効です。 単位: ピクセル
  フィレット半径	ラベルブロックの四隅のラジアン。 このパラメーターはすべてのラベルに有効です。 単位: ピクセル
  背景色	デフォルトのラベルブロックの背景色 (データにtype値は定義されていません) 。 変更するには、カラーピッカーの指示を参照してください。
  テキストスタイル	ラベルテキストのサイズ、色、およびフォントの太さ。

• カスタムラベルシリーズ: またはアイコンをクリックして、カスタムラベルシリーズを追加または削除します。 またはアイコンをクリックして、複数のカスタムラベルシリーズの配置スタイルを設定します。 アイコンをクリックして、選択したカスタムタグシリーズの設定をコピーし、同じ設定のカスタムタグシリーズを追加します。

  パラメーター	説明
  ラベルカテゴリ名	タグカテゴリの名前。データのtypeフィールドの値と一致する必要があります。
  背景色	このカテゴリの下のラベルブロックの背景色。
  テキストスタイル	このカテゴリの下のラベルテキストのスタイル。 テキストサイズ、色、フォントの太さが含まれます。

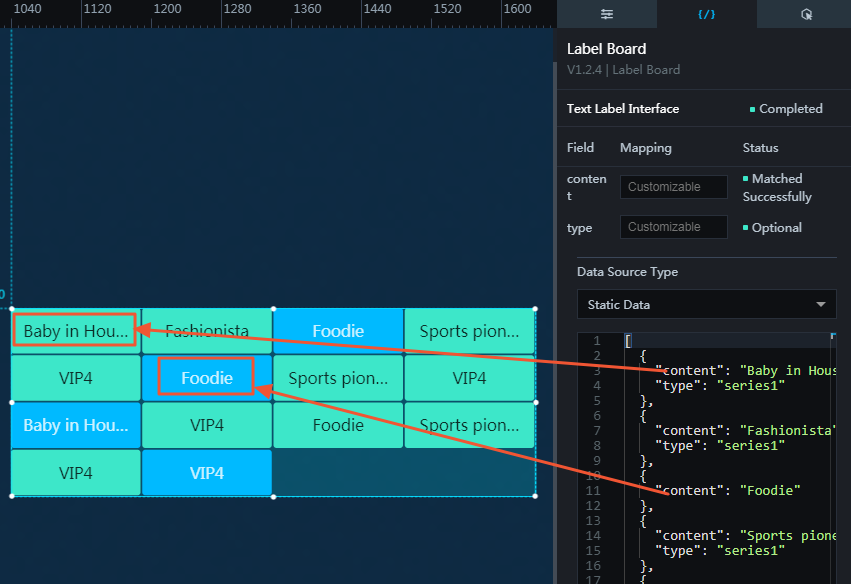

データパネル

設定フィールドの説明

相互作用パネル

このウィジェットはインタラクションイベントをサポートしていません。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、レイヤーパネルでウィジェットを右クリックし、[ブループリントエディターに追加] を選択します。

2. ページの左上隅にあるアイコンをクリックします。

3. Blueprint Editorで、[ノードのインポート] ペインで [ラベルボード] コンポーネントをクリックします。 次の図に示すように、テキストラベルコンポーネントのパラメーターをキャンバスに表示できます。

   • イベント

     イベント	説明
     データインターフェイス要求が完了したとき	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     データインターフェイス要求が失敗した場合	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。

   • ポリシーアクション

     ポリシーアクション	説明
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testで、リクエストデータインターフェイスに渡されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     データのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     コンポーネント設定の更新	ウィジェットのスタイル設定は動的に更新されます。 この操作を実行する前に、キャンバスエディターでウィジェットをクリックし、右側のパネルの [設定] タブをクリックし、設定をコピーして...ウィジェット設定を取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
     表示	ウィジェットを表示します。 参照データの例を次に示します。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     非表示	次の例は、ウィジェットを非表示にする方法を示しています。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     暗黙の状態への切り替え	ウィジェットを表示するか非表示にするかを指定します。 参照データの例を次に示します。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移動	ウィジェットを指定した場所に移動します。 参照データの例を次に示します。 return { // The positioning type. to indicates absolute positioning, whereas by indicates relative positioning. The default value is to. "positionType": "to", // The location, which is indicated by the x and y coordinates. "attr": { "x": 0, "y": 0 }, // The animation type. "animation": { "enable": false, // The duration in which animation is displayed. "animationDuration": 1000, // The animation curve, which can be set to linear|easeInOutQuad|easeInOutExpo. "animationEasing": "linear" } };
