Quick BI:じょうごグラフ

制限

じょうごグラフは、[じょうごレイヤー/ディメンション] と [じょうごの幅/メジャー] で構成されます。

• じょうごレイヤーはディメンションによって決定されます。 最大 1 つのディメンションを選択するか、ディメンションを選択しないことができます。 たとえば、リージョンです。

• じょうごの幅はメジャーによって決定されます。 少なくとも 1 つのメジャーと最大 10 個のメジャーを選択できます。 たとえば、注文金額です。

チャートの概要

シナリオ

• じょうごグラフは、標準化された、長い、複数段階のビジネスプロセスを分析するのに最適です。 各段階のデータを比較すると、問題のある領域を特定し、意思決定を行うのに役立ちます。

• じょうごグラフは、台形の面積を使用して、ある段階と前の段階のビジネス量の差を表します。

• じょうごグラフの段階は、論理的な順序で上から下に配置されます。 この配置は、プロセスが進むにつれてビジネス目標がどのように達成されるかを示しています。

メリット

• 計算：コンバージョン率を自動的に計算します。

• 視覚化：台形と長方形のスタイル、およびカスタムラベル表示をサポートします。

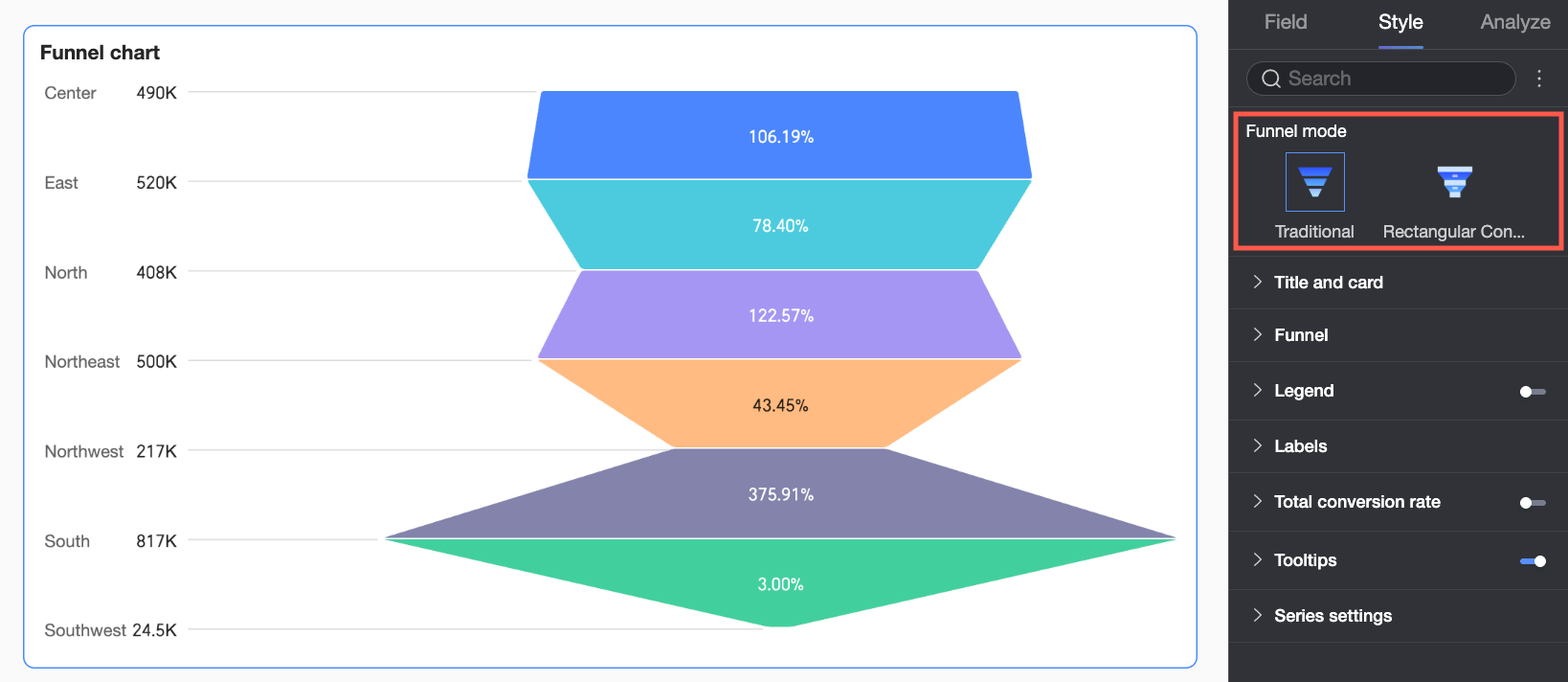

例

チャートデータの設定

1. [データ] タブで、必要なディメンションとメジャーフィールドを選択します。

   • リージョン別に注文金額を比較するには、次のフィールドを追加します。

     • [ディメンション] リストで、[リージョン] を見つけてダブルクリックするか、[じょうごレイヤー/ディメンション] 領域にドラッグします。

     • [メジャー] リストで、[注文金額] を見つけてダブルクリックするか、[じょうごの幅/メジャー] 領域にドラッグします。

2. [更新] をクリックします。 システムはチャートを自動的に更新します。



チャートスタイルの設定

このセクションでは、チャートスタイルを設定する方法について説明します。 全体のスタイル設定については、「チャートタイトルの設定」をご参照ください。 じょうごモードは、[従来のじょうご] または [長方形変換] に設定できます。

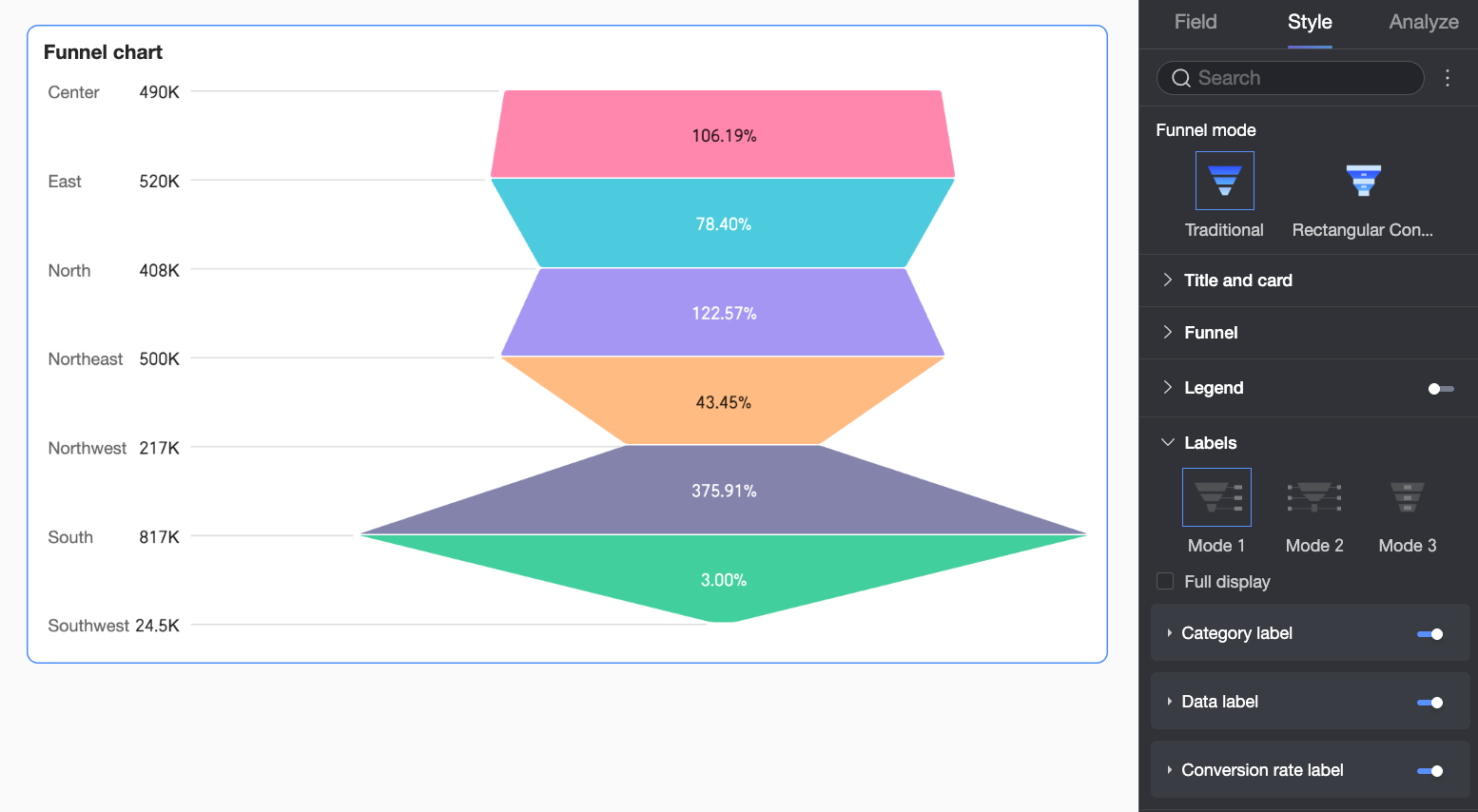

• [じょうごモード] が [標準] に設定されている場合、コンバージョン率は、現在のレイヤーのデータの前のレイヤーまたは最初のレイヤーに対する割合です。 台形の傾きの変化は、データの変換を視覚化します。 このモードは、ビジネスプロセスの各段階でのコンバージョンを明確に示し、じょうご全体を表示する必要があるシナリオに適しています。

• [じょうごモード] が [コンバージョン分析] に設定されている場合、コンバージョン率は、現在のレイヤーのデータの前のレイヤーに対する割合です。 このモードは、レイヤー間のギャップと特定のコンバージョン値を強調します。 隣接する段階間のコンバージョン効率を比較する必要があるシナリオに適しています。

使用可能な設定項目は、選択したモードによって異なります。 詳細は次のとおりです。

• じょうご

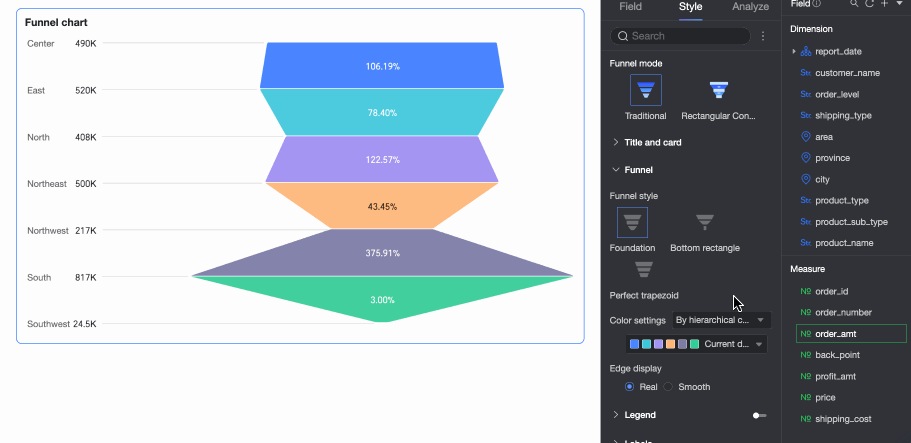

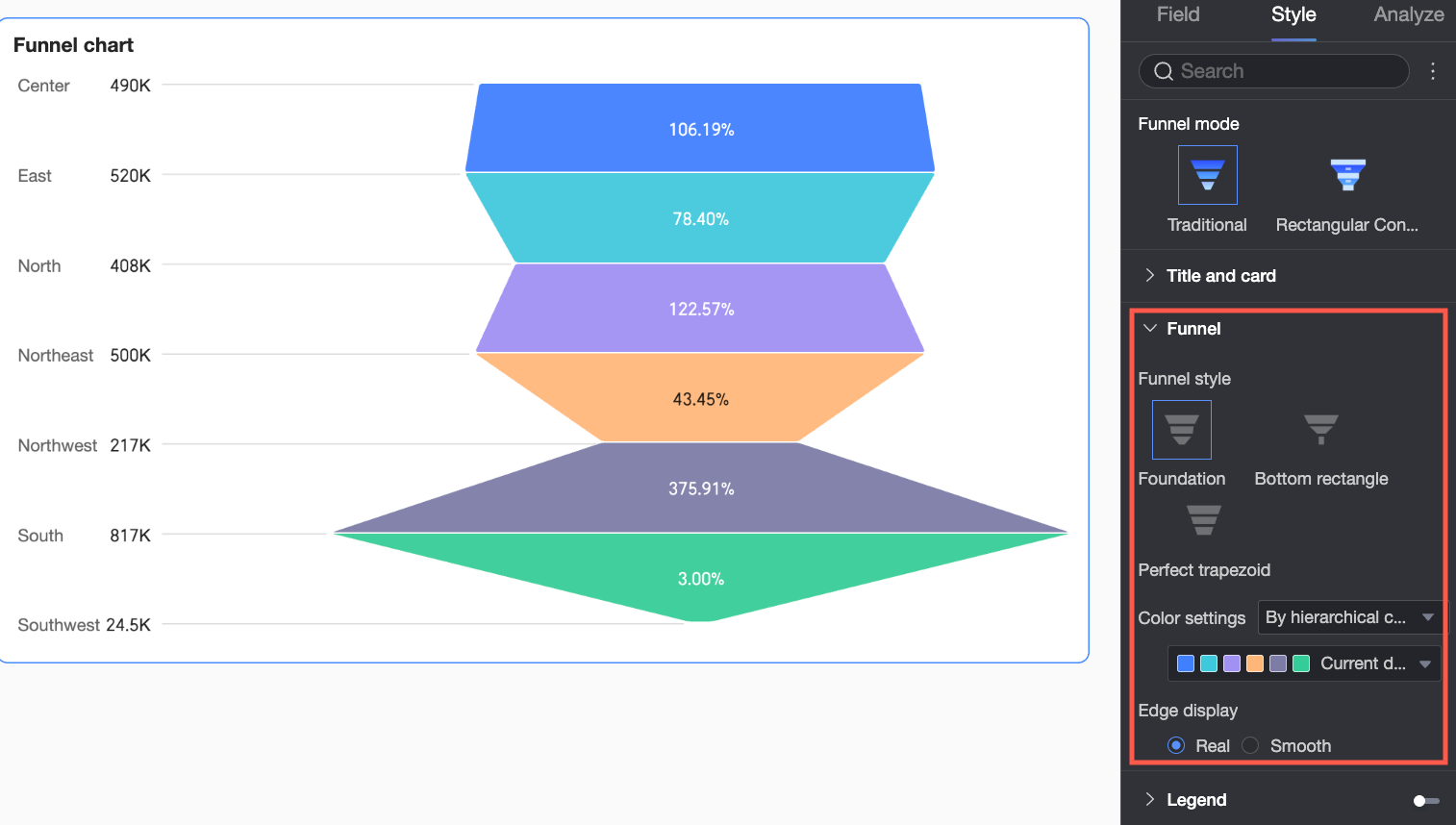

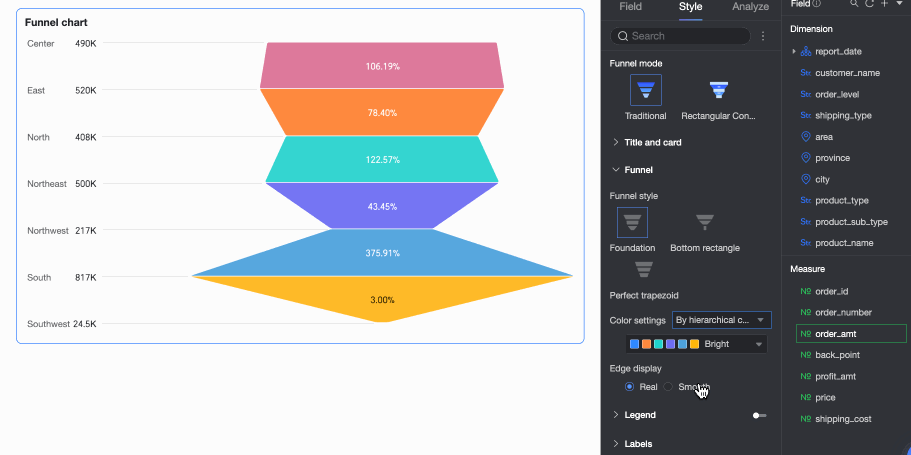

  • [じょうごパターン] が [従来のじょうご] に設定されている場合、[じょうごスタイル] を [基本]、[下部長方形]、または [完全な台形] に設定できます。



    設定項目		説明
    基本	色の設定	[ファネルの色] を設定します。 カラーパターンでは、[レベルカテゴリ別]、[レベルグラデーション]、または [モノクロ] を選択できます。 ブロックの色をカスタマイズすることもできます。
    	エッジ表示	じょうごのエッジを [実際] または [スムーズ] に設定します。
    下部長方形	色の設定	[ファネルの色] を設定します。カラーパターンでは、[レベルカテゴリ別]、[レベルグラデーション]、または [単色] を選択できます。また、ブロックの色をカスタマイズすることもできます。
    	エッジ表示	ファネルのエッジを[実際]または[スムーズ]に設定します。
    	下部のスタイル	じょうごの下部のスタイルを [フラット] または [尖った] に設定します。
    完全な台形	色の設定	[ファネルの色] を設定します。カラーパターンでは、[レベルカテゴリ別]、[レベルグラデーション]、または [モノクロ] を選択できます。また、ブロックの色をカスタマイズすることもできます。

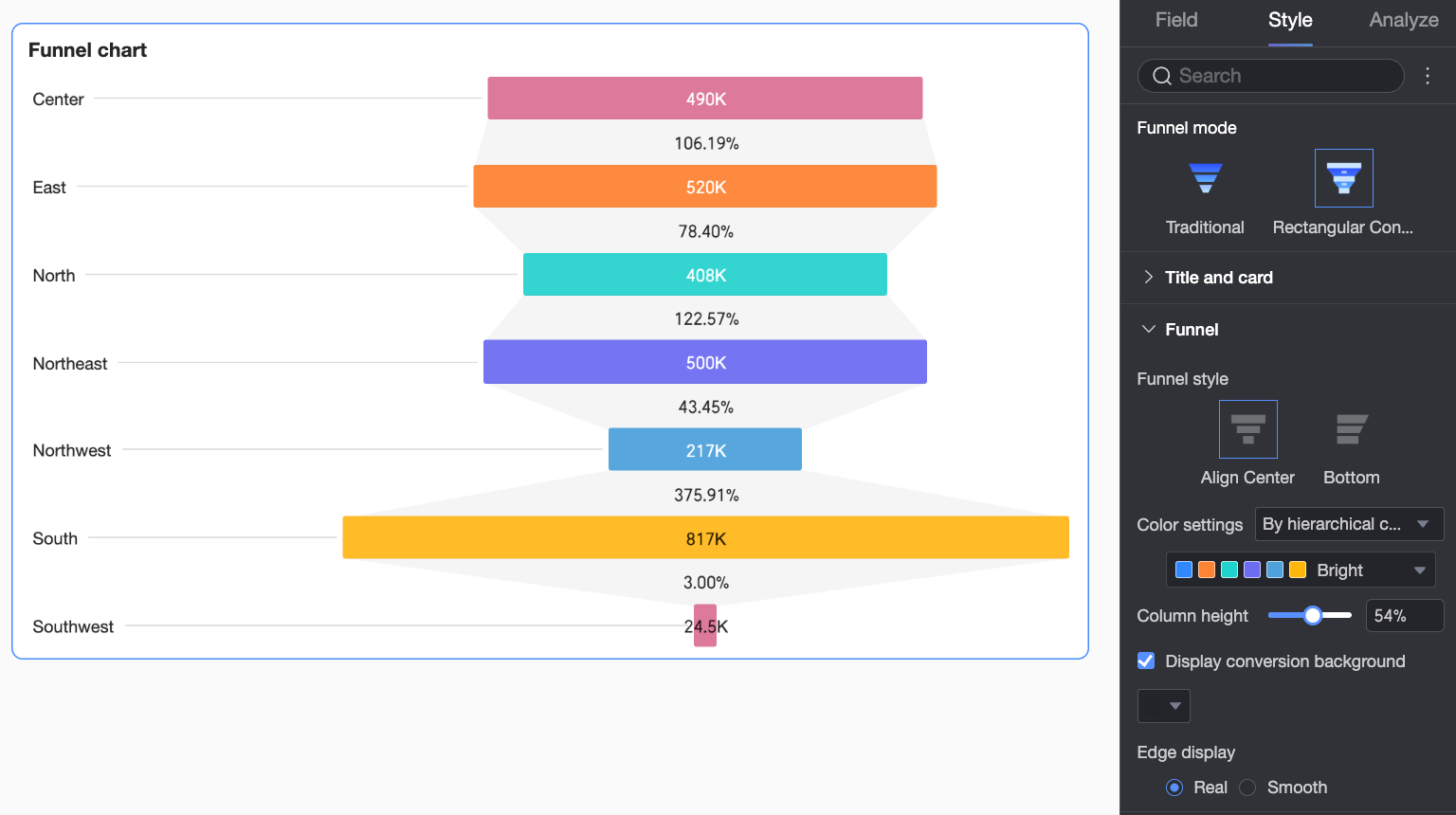

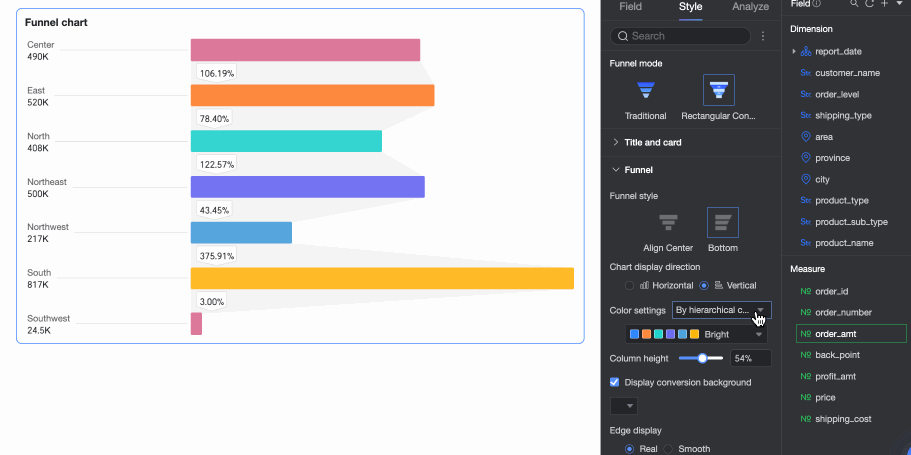

  • [じょうごパターン] が [長方形変換] に設定されている場合、[じょうごスタイル] を [中央揃え] または [下揃え] に設定できます。



    設定項目	説明

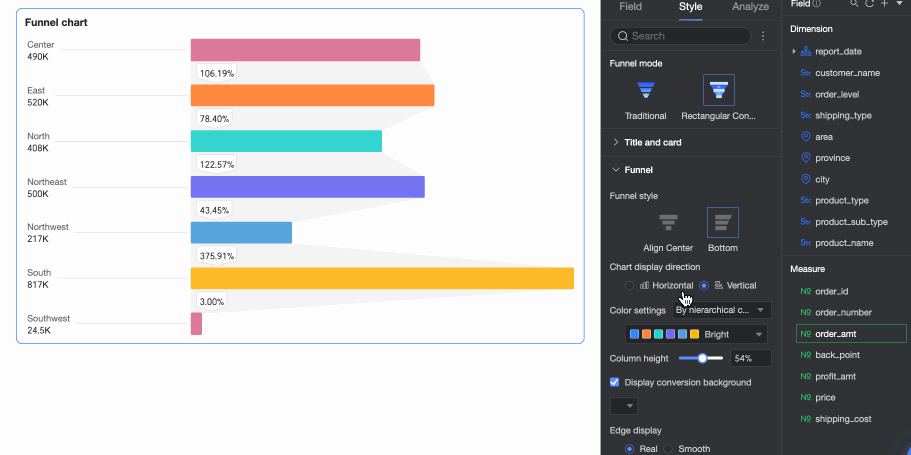

    チャート表示方向	[ファネルスタイル] が [下揃え] にセットされている場合、チャートの表示方向を [水平] または [垂直] に設定できます。
    色の設定	[ファネルカラー] を設定します。配色パターンでは、[レベルカテゴリ別]、[レベルグラデーション]、または [モノクロ] を選択できます。ブロックの色をカスタマイズすることもできます。
    バーの高さ	チャートの列の幅を指定します。
    変換バックグラウンドを表示	変換バックグラウンドを表示するかどうかを指定します。 バックグラウンドの色をカスタマイズできます。
    エッジ表示	ファネルエッジを[実際]または[スムーズ]に設定します。

• 凡例

  [凡例] セクションで、「凡例の表示」スイッチ をオンにし、[凡例の位置] と [テキストスタイル] を設定します。

• ラベル

  [ラベル] セクションでは、チャートに表示するラベルタイプと対応するスタイルを設定できます。

  設定項目		説明

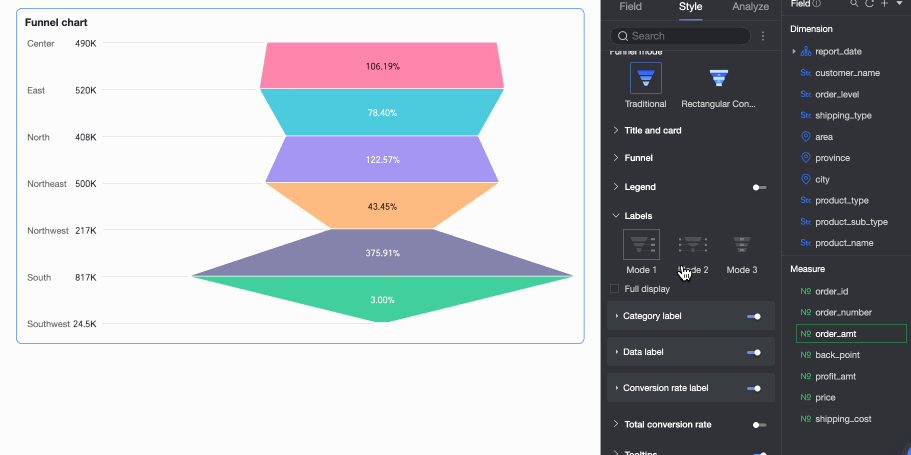

  モード		ラベルの表示モードを設定します。 [じょうごスタイル] が [基本] または [下部長方形] に設定されている場合、[モード 1]、[モード 2]、または [モード 3] を選択できます。 [じょうごスタイル] が [完全な台形] に設定されている場合、[モード 1] または [モード 2] のみを選択できます。
  すべて表示		すべてのラベルを表示するかどうかを指定します。 チャートに大量のデータが含まれている場合は、このオプションをオフにします。 システムは、チャートをきれいに保つために、一部のデータラベルのみを表示します。
  カテゴリラベル	位置	カテゴリラベルの表示位置を設定します。
  	テキスト	カテゴリラベルのテキストスタイルを設定します。
  データラベル	位置	データラベルの表示位置を設定します。
  	テキスト	データラベルのテキストスタイルを設定します。

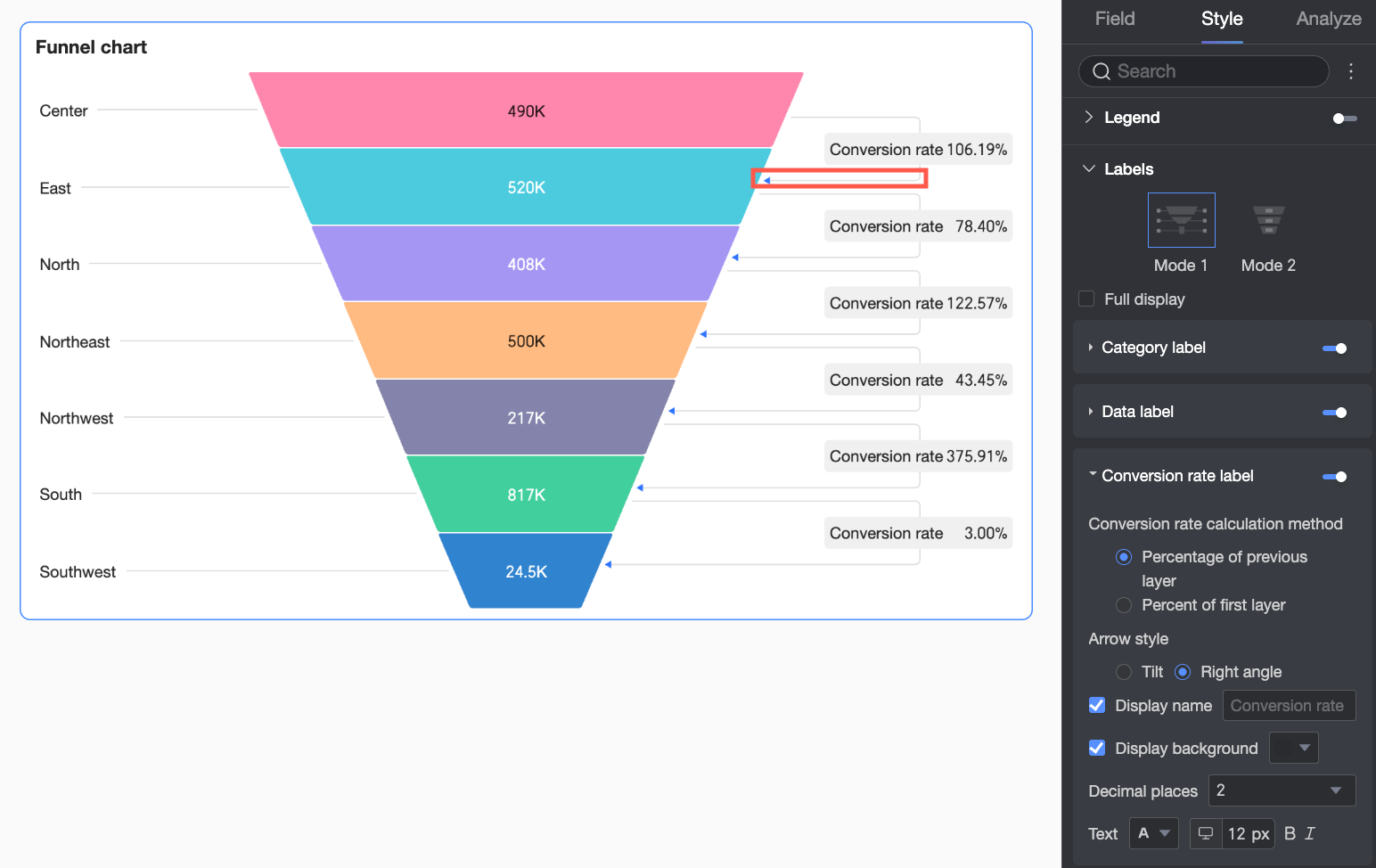

  コンバージョン率ラベル	コンバージョン率の計算方法	コンバージョン率を計算する方法を設定します。 数式は次のとおりです。 前のレイヤーの割合 = (現在のレイヤーのメジャー値 / 前のレイヤーのメジャー値) × 100% 最初のレイヤーの割合 = (現在のレイヤーのメジャー値 / 最初のレイヤーのメジャー値) × 100%
  	矢印スタイル	チャートの表示スタイルが [完全な台形] の場合、コンバージョン率の矢印のスタイルを設定できます。
  	表示名	チャートの表示スタイルが [完全な台形] の場合、ラベルの表示名をカスタマイズできます。
  	背景を表示	チャートの表示スタイルが [完全な台形] の場合、ラベルの背景色をカスタマイズできます。
  	小数点以下桁数	小数点以下の桁数を設定します。
  	テキスト	コンバージョン率ラベルのテキストスタイルを設定します。

• 合計コンバージョン率

  合計コンバージョン率セクションで、[合計コンバージョン率を表示] スイッチ をオンにし、[位置]、[名前]、[テキストスタイル] などを設定します。

  設定項目	説明
  位置	合計コンバージョン率の表示位置を設定します。ファネルの[上]または[左上]を選択できます。
  カスタム名	必要に応じて、合計コンバージョン率の表示名をカスタマイズできます。
  小数点以下桁数	コンバージョン率の小数点以下の桁数を設定します。
  名前	名前のテキストスタイルを設定します。
  値	値のテキストスタイルを設定します。

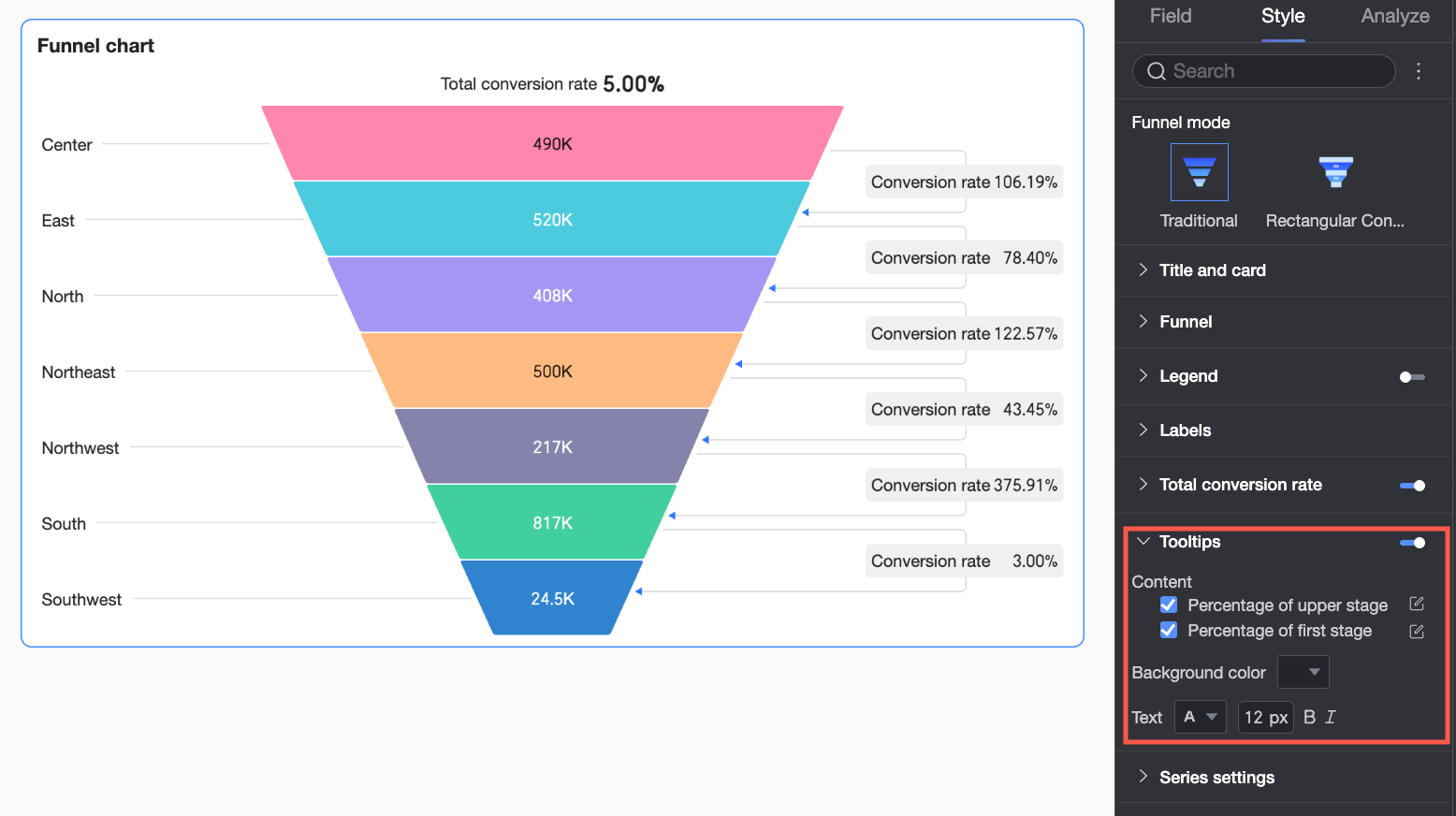

• [ツールチップ] セクションでは、[ツールチップのコンテンツを表示するかどうか] と、その背景色とテキストスタイルを設定できます。

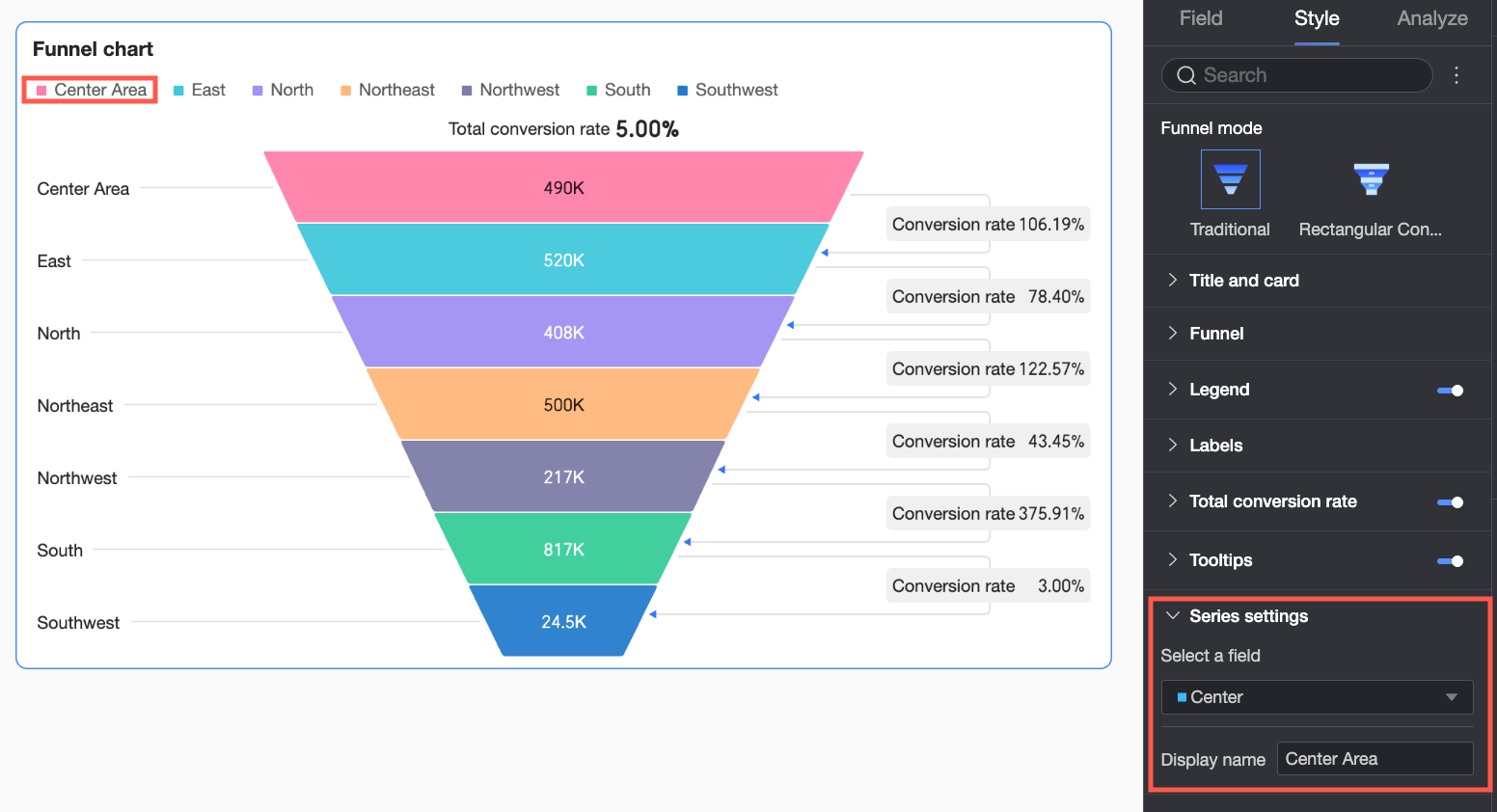

• [凡例] が有効になっている場合、[シリーズ設定] で各シリーズの表示名を設定できます。



チャート分析の設定
