DataV 可視化のための等値面レイヤーの概要 - DataV

本稿では、アイソサーフェスレイヤーの各構成項目の意味を紹介します。

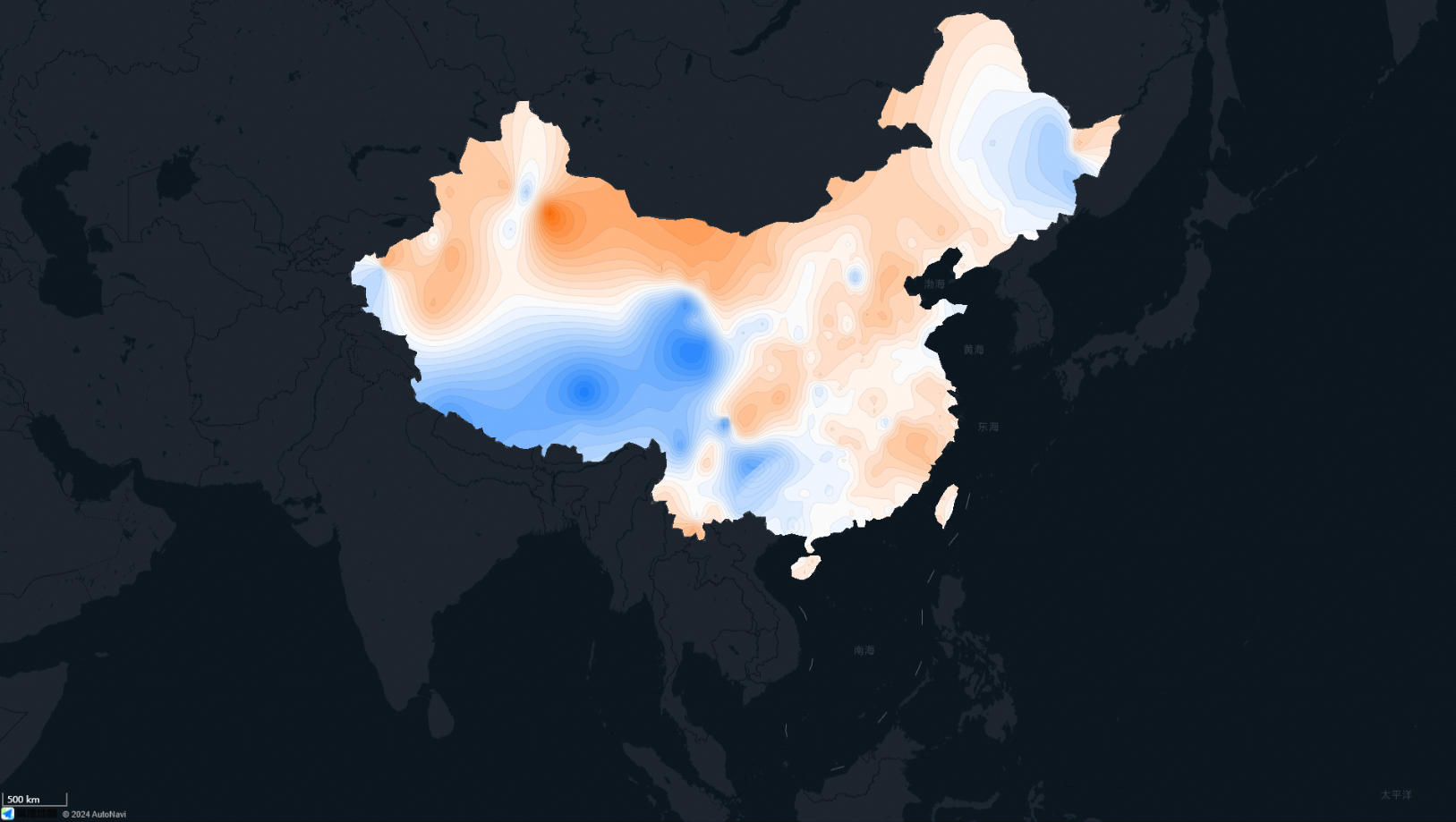

チャートスタイル

等値面層は、基本平面マップ4.0のサブコンポーネントであり、既知のベクトル点データを大画面表示用のラスタ領域チャートにするのに適しています。たとえば、等値面コンポーネントを使用して、国の大気質マップをリアルタイムで補間して、いくつかの気象およびその他の産業の視覚化ニーズ。

スタイルパネル

検索設定: スタイルパネルの右上隅にある検索設定項目アイコンをクリックします。 [検索設定] パネルで、検索する設定項目の名前を入力し、設定項目を検索します。あいまい一致はサポートされていません。詳細については、「設定項目の検索」をご参照ください。

一般: アイソサーフェスレイヤーの一般的な設定項目を指定します。

メトリクス	説明
表示レベル	このパラメータは、指定されたレベル範囲内で表示され、レベル外では表示されない等値面レイヤーの表示レベルを指定します。
不透明度	等表面層の不透明度は、% で0〜100の範囲である。値が大きいほど、アイソキュアフェース層はより不透明である。

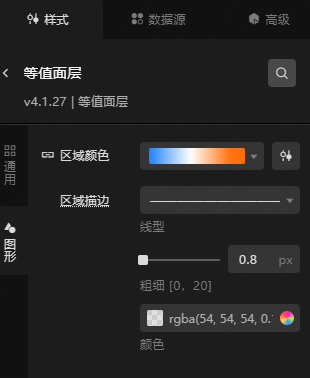

グラフィック: 等値レイヤーのグラフィック設定項目を設定します。

メトリクス	説明
エリアカラー	アイソサーフェスレイヤーの各領域の色を設定する方法の詳細については、「カラーマッパーの指示」をご参照ください。
エリアストローク	等値面レイヤーの各エリアのストロークラインの色、太さ、ラインタイプ。説明ラインタイプは、4,4などの数値入力をサポートします。第1の数字は実線の長さを示し、第2の数字は間隔の長さを示す。

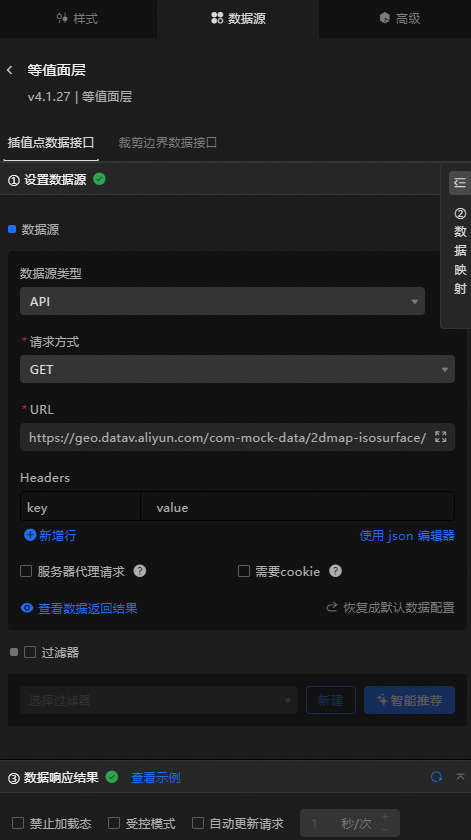

[データソース] パネル

補間点データインタフェース

列	説明
`lng`	補間ポイントの経度。
`lat`	補間ポイントの緯度。
`値`	補間ポイントの値。 DataVは、設定パネルの設定項目をレンダリングする値とエリアカラーマッピングに基づいて、等値レイヤーの演色効果を調整します。

クリッピング境界データインタフェース
クリッピング境界は、レンダリングされる必要がある補間点の範囲を定義する。

データ項目の設定	説明
データソース	コードエディターまたはビジュアルエディターを使用して、ウィジェットに含まれるデータフィールドを表示できます。データ型を変更して、コンポーネントデータを柔軟に設定することもできます。
データマッピング	グラフのフィールド設定をカスタマイズする必要がある場合は、[データマッピング] モジュールでさまざまなフィールドマッピングコンテンツを設定し、これらのコンテンツをウィジェットの対応するフィールドにフィールドマッピングできます。これにより、データソースのフィールドを変更せずにデータを照合できます。アイコンをクリックして、フィールドスタイルを設定することもできます。
フィルターの設定	[フィルター] をオンにし、既存のデータフィルターを選択するか、データフィルターを作成して、データフィルタースクリプトを設定します。詳細については、「データフィルターの管理」をご参照ください。
データ応答結果	[データ応答結果] セクションには、ウィジェットのデータがリアルタイムで表示されます。ウィジェットのデータソースが変更された場合、このセクションには最新のデータが表示されます。システム応答が遅れている場合は、右側のアイコンをクリックしてデータ応答結果を表示できます。右側のアイコンをクリックして、ウィジェットの最新データを取得することもできます。 [例の表示] をクリックして、現在のコンポーネントの応答結果の例を表示することもできます。
読み込み禁止	チェックボックスをオンにすると、コンポーネントを更新してデータかんばんをプレビューするときに、コンポーネントの初期化中にロードされたコンテンツが表示されません。チェックボックスをオンにすると、その逆になります。デフォルトでは、ステータスは選択解除されます。
制御モード	チェックボックスをオンにすると、コンポーネントは初期化された状態のデータを要求せず、グローバル変数またはBlueprint Editorで設定されたメソッドを使用してのみデータを要求します。チェックボックスをオフにすると、自動更新を使用してデータを要求できます。デフォルトでは、ステータスは選択解除されます。
自動データ要求	ポーリングの時間頻度を手動で入力して動的ポーリングを設定するには、チェックボックスをオンにします。ページをクリアしても、ページは自動的に更新されません。手動でページを更新するか、Blueprint Editorとグローバル変数イベントを使用してデータの更新要求をトリガーする必要があります。

高度なパネル

このコンポーネントにはイベント設定がありません。

Blueprintインタラクション

左上隅のアイコンをクリックして、ブループリントページに移動します。
[レイヤーノード] タブで、ウィジェットをメインキャンバスに追加します。

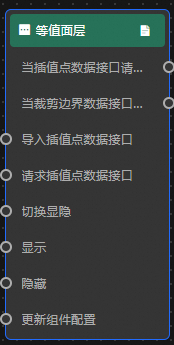

ブループリント設定パラメータを表示します。

イベント

イベント	説明
補間点データインタフェース要求が完了したとき	補間点データインタフェース要求の後にスローされるイベントが返され、フィルタによって処理されます。また、処理されたJSON形式のデータをスローします。特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データソース] タブの [データ応答結果] セクションをご参照ください。
プルーニング境界データインターフェイス要求が完了したとき	境界データのクリッピング要求の後にスローされるイベントが返され、フィルタによって処理されます。イベントは、処理されたJSONデータもスローします。特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データソース] タブの [データ応答結果] セクションをご参照ください。

Action

Action	説明
Import Interpolation Point Data Interface	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。サーバーデータを再度リクエストする必要はありません。特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データソース] タブの [データ応答結果] セクションをご参照ください。
Interpolationポイントデータのリクエスト	このアクションは、サーバーデータを再度要求するために実行されます。アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。たとえば、APIデータソースが`https:// api.test`として設定され、Request Interpolation Pointデータインターフェイスに渡されるデータが `{ id: '1'}` として設定されている場合、最終的なリクエストインターフェイスは`https:// api.test?id=1`です。
スイッチ表示 /表示	ウィジェットを表示するか非表示にするかを切り替えます。パラメータは必要ありません。
表示	ウィジェットを表示します。詳細については、「データ例」をご参照ください。 `{ "animationType": "",// The animation method. Valid value: fade. If you do not specify this parameter, no animation is generated. "animationDuration": 1000,// The animation delay. Unit: ms. "animationEasing": ""// animation curve }`
非表示	コンポーネントを非表示にします。詳細については、「データ例」をご参照ください。 `{ "animationType": "",// The animation method. Valid value: fade. If you do not specify this parameter, no animation is generated. "animationDuration": 1000,// The animation delay. Unit: ms. "animationEasing": ""// animation curve }`
コンポーネント設定の更新	ウィジェットのスタイル設定は動的に更新されます。スタイルパネルで、[設定をクリップボードにコピー] をクリックしてウィジェットの設定データを取得します。その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
