このトピックでは、Helm チャートデプロイメントパッケージの利用シーンと仕組みについて説明し、その作成方法と使用方法を解説します。

利用シーン

サービスのデプロイ時に Helm チャートを非公開にする必要がある場合は、Compute Nest の Helm チャートデプロイメントパッケージを使用することを推奨します。これらのパッケージは Compute Nest の ACR リポジトリに保存され、一時キーを使用して安全にプルされます。

重要
一般公開されている Helm チャートの場合は、サービスの ROS テンプレートでパブリック URL を指定することでデプロイできます。追加の設定は不要です。
Helm チャートは通常、複雑な構造と多数の YAML デプロイメントファイルを持つサービスで、これらのファイルを構造的に管理するために使用されます。Compute Nest では、Helm チャートデプロイメントパッケージは ACR リポジトリでホストされます。アップロードとプルの仕組みの詳細については、「コンテナイメージアーティファクト」をご参照ください。

仕組み

サービステンプレートで Helm チャートデプロイメントパッケージを使用するには、以下の 2 つのプレースホルダーを定義する必要があります。これらのプレースホルダーは、デプロイ時に実際の値に置き換えられます。

{{computenest::helmchart::test}}：デプロイメントパッケージのプレースホルダーです。これは Helm チャートの完全な URL (例: oci://compute-nest-chart-registry.cn-hangzhou.cr.aliyuncs.com/${aliUid}/wordpress:15.4.1) に置き換えられます。
{{computenest::helm::dockerconfigjson}}：リポジトリのプルシークレットです。Compute Nest の ACR リポジトリでホストされている Helm チャートをプルするために使用されます。

Helm チャートのデプロイメントでは、Compute Nest が定義したパブリックモジュール MODULE::ACS::ComputeNest::FluxOciHelmDeploy を使用します。このモジュールは、オープンソースコンポーネントである FluxCD を使用しており、現在は OCI 形式のチャートリポジトリのみをサポートしています。Compute Nest の Helm チャートデプロイメントパッケージのリポジトリは OCI 形式を使用します。以下のサンプルテンプレートは、MODULE::ACS::ComputeNest::FluxOciHelmDeploy を使用して Helm チャートデプロイメントパッケージをデプロイする方法を示しています。

Resources:
  FluxHelmDeploy:
    Type: MODULE::ACS::ComputeNest::FluxOciHelmDeploy
    Version: v1
    Properties:
      ClusterId:
        Ref: ClusterId
      ReleaseName: wordpress
      Namespace: wordpress
      HelmChartUrl: '{{ computenest::helmchart::test }}'
      DockerConfigJson: '{{ computenest::helm::dockerconfigjson }}'
      ChartValues:
        mariadb:
          primary:
            persistence:
              enabled: true
              storageClass: alicloud-disk-essd
              size: 20Gi
        persistence:
          enabled: false
...

作成と使用

前提条件

Helm CLI がインストールされており、パッケージ化された Helm チャートがあることを確認してください。そうでない場合は、「Helm チャートのプッシュとプル」をご参照ください。

Helm チャートパッケージの作成

デプロイメントパッケージの基本情報を設定します。

Compute Nest コンソールにログインします。左側のナビゲーションウィンドウで、サービスアーティファクト を選択します。デプロイメントオブジェクト タブで、リソースの作成 をクリックします。

基本情報 セクションで、以下のパラメーターを設定します。

パラメーター	説明
リソース名	名前には、漢字、英字、数字、アンダースコア (_) を使用できます。名前の長さは 3～128 文字である必要があります。漢字は 2 文字としてカウントされます。デプロイメントパッケージ名は作成後に変更できません。
バージョン名	名前には、漢字、英字、数字、アンダースコア (_) を使用できます。名前の長さは 3～50 文字である必要があります。漢字は 2 文字としてカウントされます。
リソースの説明	説明は 10～500 文字である必要があります。漢字は 2 文字としてカウントされます。
リソースグループ	デプロイメントパッケージが属するリソースグループを選択します。リソースグループを使用すると、使用量、権限、または所有者に基づいてクラウドリソースをグループ化でき、組織内の複数のユーザーやプロジェクトに対して階層的なリソース管理が可能になります。詳細については、「リソースグループ」をご参照ください。
タグの設定	完全なタグキーとタグ値を入力または選択して、デプロイメントパッケージにタグを追加します。リソースには最大 20 個のタグをバインドできます。利用可能なタグキーや値がない場合は、カスタムタグを作成できます。詳細については、「カスタムタグの作成とバインド」をご参照ください。

Helm チャートデプロイメントパッケージを設定します。
1. リソースの内容 セクションで、リソースタイプ を [Helm チャート] に設定します。
2. アクセス資格情報の取得 をクリックして名前空間の一時キーを取得し、次にターミナルで提供されたコマンドを実行します。

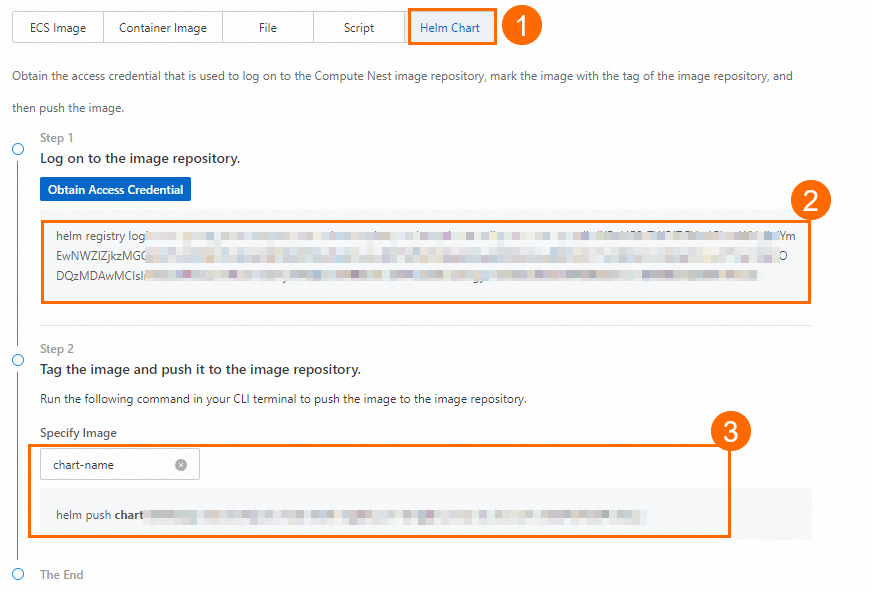

  [Helm チャート] タブには、3 つのステップからなるプロセスが表示されます。ステップ 1: helm registry login コマンドを実行してイメージリポジトリにログインします。ステップ 2: チャートにタグを付け、イメージリポジトリにプッシュします。ステップ 3: チャート名 (例: chart-name) を入力し、helm push chart-name.tgz oci://xxx コマンドを実行してプッシュを完了します。
3. Helm チャートを Compute Nest の ACR リポジトリにアップロードした後、新しくアップロードしたチャートを選択し、リソースの公開 をクリックします。
デプロイメントパッケージを表示します。
1. [サービスデプロイメントパッケージ] ページに戻ります。デプロイメントパッケージの名前をクリックして リソースの詳細 ページを開き、作成の進捗状況を確認します。
2. ステータスが使用可能に変わると、デプロイメントパッケージの使用準備が整います。

Helm チャートパッケージの使用

このセクションでは、プライベートサービスの作成を例に、Helm チャートデプロイメントパッケージの使用方法を説明します。

Compute Nest コンソールにログインします。
左側のナビゲーションウィンドウで [マイサービス] をクリックします。[マイサービス] ページの [作成済みサービス] タブで、[サービスの作成] をクリックします。
[新しいサービスの作成] ページで、作成方法として [カスタム起動] を選択し、サービスタイプとして プライベートデプロイサービス を選択して、次へ：サービスの設定 をクリックします。

サービスの基本情報を入力し、ROS テンプレートを提供します。

サービスの ROS テンプレートに、Helm チャートデプロイメントパッケージのプレースホルダー {{ computenest::helmchart::test}} とプルシークレットのプレースホルダー {{ computenest::helm::dockerconfigjson}} を追加します。

サンプルテンプレート

説明

このサンプルテンプレートはテスト目的でのみ使用してください。

ROSTemplateFormatVersion: '2015-09-01'
Description:
  en: new ack deployment
  zh-cn: 新規 ACK デプロイメント
Parameters:
  PayType:
    Type: String
    Label:
      en: ECS Instance Charge Type
      zh-cn: ECS インスタンスの課金タイプ
    Default: PostPaid
    AllowedValues:
      - PostPaid
      - PrePaid
    AssociationProperty: ChargeType
    AssociationPropertyMetadata:
      LocaleKey: InstanceChargeType
  PayPeriodUnit:
    Type: String
    Label:
      en: Pay Period Unit
      zh-cn: 購入期間単位
    Default: Month
    AllowedValues:
      - Month
      - Year
    AssociationProperty: PayPeriodUnit
    AssociationPropertyMetadata:
      Visible:
        Condition:
          Fn::Not:
            Fn::Equals:
              - ${PayType}
              - PostPaid
  PayPeriod:
    Type: Number
    Description:
      en: When the subscription duration is measured in months, valid values for Period are 1 to 9, 12, 24, 36, 48, and 60. <b><font color='red'>This parameter is valid only when ECS instances are subscription-based.</font>
      zh-cn: サブスクリプション期間が月単位の場合、Period の有効値は 1～9、12、24、36、48、60 です。<b><font color='red'>このパラメーターは、ECS インスタンスがサブスクリプションベースの場合にのみ有効です。</font>
    Label:
      en: Period
      zh-cn: 期間
    Default: 1
    AllowedValues:
      - 1
      - 2
      - 3
      - 4
      - 5
      - 6
      - 7
      - 8
      - 9
    AssociationProperty: PayPeriod
    AssociationPropertyMetadata:
      Visible:
        Condition:
          Fn::Not:
            Fn::Equals:
              - ${PayType}
              - PostPaid
  ZoneId:
    Type: String
    AssociationProperty: ALIYUN::ECS::Instance:ZoneId
    Label:
      en: Zone ID
      zh-cn: ゾーン ID
  EcsInstanceType:
    Type: String
    Label:
      en: Instance Type
      zh-cn: インスタンスタイプ
    AssociationProperty: ALIYUN::ECS::Instance::InstanceType
    AssociationPropertyMetadata:
      ZoneId: ${ZoneId}
      InstanceChargeType: ${InstanceChargeType}
  EcsInstancePassword:
    NoEcho: true
    Type: String
    AllowedPattern: '[0-9A-Za-z\_\-\&:;''<>,=%`~!@#\(\)\$\^\*\+\|\{\}\[\]\.\?\/]+$'
    Label:
      en: Instance Password
      zh-cn: インスタンスのパスワード
    ConstraintDescription:
      en: The password must be 8 to 30 characters in length and contain at least three of the following character types: uppercase letters, lowercase letters, digits, and special characters ()`~!@#$%^&*_-+=|{}[]:;'<>,.?/
      zh-cn: パスワードは 8～30 文字で、大文字、小文字、数字、特殊文字 ()`~!@#$%^&*_-+=|{}[]:;'<>,.?/ のうち、少なくとも 3 種類を含める必要があります。
    MinLength: 8
    MaxLength: 30
    AssociationProperty: ALIYUN::ECS::Instance::Password
  ServerSystemDiskCategory:
    Type: String
    AllowedValues:
      - cloud_efficiency
      - cloud_ssd
      - cloud_essd
    AssociationPropertyMetadata:
      LocaleKey: DiskCategory
      InstanceType: ${EcsInstanceType}
    Label:
      en: Server System Disk Category
      zh-cn: サーバーシステムディスクのカテゴリ
    Default: cloud_essd
  ServerSystemDiskSize:
    Type: Number
    Label:
      en: Server System Disk Size(GB)
      zh-cn: サーバーシステムディスクのサイズ (GB)
    MinValue: 1
    Default: 500
  VpcCidrBlock:
    Type: String
    Label:
      en: VPC CIDR IPv4 Block
      zh-cn: VPC CIDR IPv4 ブロック
    Description:
      zh-cn: VPC の IP アドレス範囲を CIDR ブロック形式で指定します。以下の IP アドレス範囲とそのサブネットを使用できます。<br><font color='green'>[10.0.0.0/8]</font><br><font color='green'>[172.16.0.0/12]</font><br><font color='green'>[192.168.0.0/16]</font>
      en: 'The IP address range of the VPC in CIDR block format. <br>You can use the following IP address ranges and their subnets: <br><font color=''green''>[10.0.0.0/8]</font><br><font color=''green''>[172.16.0.0/12]</font><br><font color=''green''>[192.168.0.0/16]</font>'
    Default: 192.168.0.0/16
    AssociationProperty: ALIYUN::VPC::VPC::CidrBlock
  VSwitchCidrBlock:
    Type: String
    Label:
      en: VSwitch CIDR Block
      zh-cn: VSwitch CIDR ブロック
    Description:
      zh-cn: CIDR ブロックは VPC の CIDR ブロックのサブネットである必要があります。
      en: The CIDR block must be a subnet of the VPC's CIDR block.
    Default: 192.168.1.0/24
    AssociationProperty: ALIYUN::VPC::VSwitch::CidrBlock
    AssociationPropertyMetadata:
      VpcCidrBlock: VpcCidrBlock
  PodCidr:
    Type: String
    Description:
      zh-cn: 次の範囲またはそのサブネットから有効なプライベート CIDR ブロックを指定します: 10.0.0.0/8、172.16.0.0/12-16、192.168.0.0/16。<br>CIDR ブロックは、VPC の CIDR ブロックや、VPC 内の既存の Kubernetes クラスターの CIDR ブロックと重複することはできません。<font color='blue'><b>作成後は変更できません。</font>
      en: 'Specify a valid private CIDR block from the following ranges or their subnets: 10.0.0.0/8, 172.16.0.0/12-16, and 192.168.0.0/16.The CIDR block cannot overlap with the CIDR block of the VPC or those of existing Kubernetes clusters in the VPC. <font color=''blue''><b>This cannot be changed after creation.</font>'
    Label:
      zh-cn: Pod ネットワーク CIDR
      en: Pod Network CIDR
    AssociationProperty: ALIYUN::CS::ManagedKubernetesCluster::PodCidr
    Default: 10.0.0.0/16
  ServiceCidr:
    Type: String
    Description:
      zh-cn: サポートされる範囲: 10.0.0.0/16-24、172.16.0.0/16-24、192.168.0.0/16-24。CIDR ブロックは、VPC の CIDR ブロックや、VPC 内の既存の Kubernetes クラスターの CIDR ブロックと重複することはできません。<font color='blue'><b>作成後は変更できません。</font>
      en: 'Supported ranges: 10.0.0.0/16-24, 172.16.0.0/16-24, and 192.168.0.0/16-24.The CIDR block cannot overlap with the CIDR block of the VPC or those of existing Kubernetes clusters in the VPC. <font color=''blue''><b>This cannot be changed after creation.</font>'
    Label:
      zh-cn: Service CIDR
      en: Service CIDR
    AssociationProperty: ALIYUN::CS::ManagedKubernetesCluster::ServiceCidr
    Default: 172.16.0.0/16
Resources:
  EcsVpc:
    Type: ALIYUN::ECS::VPC
    Properties:
      VpcName:
        Ref: ALIYUN::StackName
      CidrBlock:
        Ref: VpcCidrBlock
  EcsVSwitch:
    Type: ALIYUN::ECS::VSwitch
    Properties:
      VSwitchName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: EcsVpc
      ZoneId:
        Ref: ZoneId
      CidrBlock:
        Ref: VSwitchCidrBlock
  EcsSecurityGroup:
    Type: ALIYUN::ECS::SecurityGroup
    Properties:
      SecurityGroupName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: EcsVpc
      SecurityGroupEgress:
        - PortRange: '-1/-1'
          Priority: 1
          IpProtocol: all
          DestCidrIp: 0.0.0.0/0
          NicType: intranet
      SecurityGroupIngress:
        - PortRange: '-1/-1'
          Priority: 1
          IpProtocol: all
          SourceCidrIp:
            Ref: PodCidr
          Description: Pod ネットワークからのアクセスを許可します。
          NicType: intranet
        - PortRange: '-1/-1'
          Priority: 1
          IpProtocol: all
          SourceCidrIp:
            Ref: VpcCidrBlock
          Description: VPC ネットワークからのアクセスを許可します。
          NicType: intranet
        - PortRange: '-1/-1'
          Priority: 1
          IpProtocol: icmp
          SourceCidrIp: 0.0.0.0/0
          Description: ICMP 経由のアクセスを許可します。
          NicType: intranet
        - Priority: 1
          PortRange: 22/22
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
        - Priority: 1
          PortRange: 443/443
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
        - Priority: 1
          PortRange: 3001/3001
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
        - Priority: 1
          PortRange: 31001/31001
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
        - Priority: 1
          PortRange: 9000/9000
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
        - Priority: 1
          PortRange: 3389/3389
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
        - Priority: 1
          PortRange: 80/80
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
  CsghubServerInstance:
    Type: ALIYUN::ECS::InstanceGroup
    Properties:
      ZoneId:
        Ref: ZoneId
      IoOptimized: optimized
      InstanceChargeType:
        Ref: PayType
      PeriodUnit:
        Ref: PayPeriodUnit
      Period:
        Ref: PayPeriod
      VpcId:
        Ref: EcsVpc
      VSwitchId:
        Ref: EcsVSwitch
      SecurityGroupId:
        Ref: EcsSecurityGroup
      SystemDiskCategory:
        Ref: ServerSystemDiskCategory
      SystemDiskSize:
        Ref: ServerSystemDiskSize
      MaxAmount: 1
      ImageId: centos_7
      InstanceType:
        Ref: EcsInstanceType
      Password:
        Ref: EcsInstancePassword
      InternetMaxBandwidthOut: 50
      InstanceName:
        Fn::Join:
          - '-'
          - - Ref: ALIYUN::StackName
            - '[1,4]'
  InstanceRunCommand:
    Type: ALIYUN::ECS::RunCommand
    Properties:
      Type: RunShellScript
      Sync: true
      CommandContent:
        Fn::Sub:
          - |
            #!/bin/bash
            yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
            yum makecache fast
            yum install -y docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin jq
            mkdir -p /etc/docker
            tee /etc/docker/daemon.json <<-'EOF'
            {
                "registry-mirrors": [
                    "https://docker.m.daocloud.io",
                    "https://mirror.baidubce.com",
                    "https://dockerproxy.com",
                    "https://mirror.iscas.ac.cn",
                    "https://huecker.io",
                    "https://dockerhub.timeweb.cloud",
                    "https://noohub.ru",
                    "https://vlgh0kqj.mirror.aliyuncs.com"
                ]
            }
            EOF
            systemctl enable docker
            systemctl start docker
            sleep 10
            # Install Server
            wget '{{ computenest::file::csgserver }}' -O csghub-main.tar.gz
            tar -xvf csghub-main.tar.gz
            cd /root/csghub-main/deploy/all_in_one
            sed -i 's/SERVER_DOMAIN=[^,)]*/SERVER_DOMAIN=${PublicAddress}/' .env
            sleep 10
            chmod 777 startup.sh
            ./startup.sh
            sleep 10
            docker compose restart user_server
            sleep 10
            docker compose restart nginx
            docker compose restart user_server
            # コマンドが正常に実行されると、WaitCondition に待機完了のシグナルが送信されます。
          - PublicAddress:
              Fn::Select:
                - 0
                - Fn::GetAtt:
                    - CsghubServerInstance
                    - PublicIps
      InstanceIds:
        Fn::GetAtt:
          - CsghubServerInstance
          - InstanceIds
      Timeout: 3600

[デプロイメントパッケージの関連付け] セクションで、Helm 関連付けの設定 を設定します。[デプロイメントオブジェクト] の選択 をクリックし、ダイアログボックスから目的のデプロイメントパッケージとバージョンを選択し、確定する をクリックしてプレースホルダーに関連付けます。

ダイアログボックスでは、関連付け識別子が {{ computenest::helmchart::wordpress }} のような形式で表示されます。Helm チャートデプロイメントパッケージのみ選択できます。関連付けが完了すると、ページ下部の [Helm の関連付け] セクションに、関連付け識別子と関連付けられたデプロイメントパッケージのマッピングが表示されます。
サービスの作成とテストが正常に完了したら、Compute Nest の審査基準に照らしてサービスを確認し、審査のためにサービスを提出します。審査基準の詳細については、「審査基準」をご参照ください。
サービスが作成された後、サービス詳細ページでデプロイメントパッケージの関連付けを表示できます。

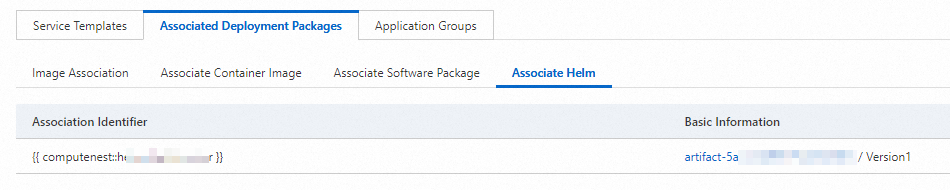

サービス詳細ページで、[デプロイメントの関連付け] タブをクリックし、次に [Helm の関連付け] サブタブをクリックします。関連付け識別子 (例: {{ computenest::helmchart::wordpress }}) と、対応するデプロイメントパッケージの情報およびバージョン番号を表示できます。
