コンテナイメージデプロイパッケージとは - Compute Nest

ユースケース

パブリックインターネットから Docker コンテナイメージをプルするプライベートデプロイメントでは、一時キーを使用してコンテナイメージデプロイパッケージを利用できます。

重要

コンテナイメージデプロイパッケージは、オートスケーリングや初回デプロイ後の頻繁なイメージのプルをサポートしていません。

コンテナイメージデプロイパッケージを使用しない場合

パブリックネットワークアクセスがないサービス

パブリックインターネットにアクセスできないサービスの場合、自己管理の ACR リポジトリを作成できます。リポジトリの内部エンドポイントを設定して、内部ネットワーク経由でイメージをプルします。詳細については、「VPCアクセス制御の設定」をご参照ください。
デプロイ後にイメージのプルが必要なサービス

プライベートデプロイメント：プルアクセスを維持するには、自己管理のパブリックな ACR リポジトリを提供する必要があります。

フルマネージドサービス：プライベートな ACR リポジトリを作成し、Container Service for Kubernetes (ACK) クラスターが提供する aliyun-acr-credential-helper コンポーネントを使用してイメージをプルできます。

詳細については、「aliyun-acr-credential-helperコンポーネントを使用したSecretなしのイメージプル」をご参照ください。
パブリックにアクセス可能なコンテナイメージ

コンテナイメージがパブリックにアクセス可能な場合、コンテナイメージデプロイパッケージを使用する必要はありません。パブリックコンテナイメージリポジトリの URL を使用して直接デプロイできます。

仕組み

マルチテナンシーを確保するため、異なるサービスプロバイダーのコンテナイメージは共有リポジトリに保存されますが、名前空間によって分離されます。各サービスプロバイダーは一意の名前空間にマッピングされます。イメージのアップロードまたはプル時に、サービスプロバイダーの AliUid に基づいて名前空間の一時キーが生成されます。アクセス制御は名前空間レベルで適用されます。

詳細

Compute Nest ACR リポジトリへのコンテナイメージのアップロード
1. サービスプロバイダーは Compute Nest に一時キーを要求します。その後、Compute Nest はサービスプロバイダーの AliUid に対応する名前空間のキーを ACR から取得します。
2. サービスプロバイダーはこの一時キーを使用して、ローカルのコンテナイメージを Compute Nest ACR リポジトリにアップロードします。イメージは、サービスプロバイダーの AliUid に関連付けられた名前空間に保存されます。
ACK クラスターへのコンテナイメージのデプロイ
1. Compute Nest は、サービスプロバイダーのコンテナイメージの一時キーを取得し、それを Secret として ACK クラスターにデプロイします。
2. デプロイ時に、Compute Nest はコンテナイメージデプロイパッケージのプレースホルダーを Compute Nest コンテナイメージリポジトリ内のイメージの URL に置き換え、デプロイされた Secret をプル認証情報として指定します。
3. その後、ACK クラスターは Secret を使用してコンテナイメージをプルし、デプロイを完了します。

コンテナイメージデプロイパッケージでマネージドソリューションを利用するメリット

Docker コンテナイメージは ACR に保存できます。サービスプロバイダーは自身のプライベートリポジトリにイメージをアップロードできますが、Compute Nest はパブリックな Compute Nest ACRリポジトリを提供します。このマネージドソリューションは、ACR インスタンスの購入コストを削減し、セキュリティスキャンを簡素化し、誤ったイメージの削除を防ぎ、セキュリティと安定性の両方を確保します。

実装

サービスの Resource Orchestration Service (ROS) テンプレートで、次の 2 つのプレースホルダーを定義する必要があります。これらのプレースホルダーは、デプロイ時に実際の値に置き換えられます。

{{ computenest::acrimage::yourimage }}：コンテナイメージデプロイパッケージのプレースホルダー。デプロイ時に、Compute Nest はこのプレースホルダーを関連するコンテナイメージの URL (例： compute-nest-registry.cn-hangzhou.cr.aliyuncs.com/aliUid1/volcanosh/vc-controller-manager:1.0) に置き換えます。
{{ computenest::acr::dockerconfigjson }}：プル認証情報のプレースホルダー。デプロイ時に、このプレースホルダーはプライベートコンテナイメージをプルするために使用される一時キーに置き換えられます。

次の YAML の例は、コンテナイメージデプロイパッケージの使用方法を示しています。プル認証情報のプレースホルダー {{ computenest::acr::dockerconfigjson }} は、computenestrepo という名前の Secret としてデプロイされます。この Secret は、イメージプレースホルダーが置き換えられた後、コンテナイメージをプルするための imagePullSecret として使用されます。

コード例

Resources:
  ClusterApplication:
    Type: ALIYUN::CS::ClusterApplication
    Properties:
      YamlContent: |
          apiVersion: v1
          data:
            .dockerconfigjson: {{computenest::acr::dockerconfigjson}}
          kind: Secret
          metadata:
            name: computenestrepo
            namespace: nginx
          type: kubernetes.io/dockerconfigjson
          ---
          apiVersion: apps/v1
          kind: Deployment
          spec:
            template:
              spec:
                containers:
                - name: nginx
                  image: {{ computenest::acrimage::nginx }}
                  ports:
                  - containerPort: 80
                imagePullSecrets:
                - name: computenestrepo

作成と使用

前提条件

Docker がインストールされ、Docker イメージが作成されている必要があります。そうでない場合は、「Dockerのインストールと使用」をご参照ください。

デプロイパッケージの作成

デプロイパッケージの基本情報を設定します。

Compute Nest コンソールにログインします。左側メニューで、サービスアーティファクト を選択します。デプロイメントオブジェクト タブで、リソースの作成 をクリックします。

基本情報 セクションで、次のパラメーターを設定します。

パラメーター	説明
[リソース名]	名前には、中国語文字、英字、数字、アンダースコア (_) を使用できます。名前の長さは 3～128 文字である必要があります (中国語1文字は2文字としてカウントされます)。デプロイパッケージ名は作成後に変更できません。
[バージョン名]	名前には、中国語文字、英字、数字、アンダースコア (_) を使用できます。名前の長さは 3～50 文字である必要があります (中国語1文字は2文字としてカウントされます)。
[リソースの説明]	説明は 10～500 文字である必要があります。中国語1文字は2文字としてカウントされます。
[リソースグループ]	デプロイパッケージが属するリソースグループを選択します。リソースグループを使用すると、使用状況、権限、または所有者別にクラウドリソースをグループ化でき、組織内の複数のユーザーとプロジェクトの階層的なリソース管理が可能になります。詳細については、「リソースグループ」をご参照ください。
[タグの設定]	完全なタグキーとタグ値を入力または選択して、デプロイパッケージにタグを追加します。リソースには最大 20 個のタグを関連付けることができます。利用可能なタグキーまたは値がない場合は、カスタムタグを作成できます。詳細については、「カスタムタグの作成とバインド」をご参照ください。

コンテナイメージのデプロイパッケージを設定します。
このセクションでは、apache-php5 イメージのアップロードを例に説明します。
1. リソースの内容 セクションで、リソースタイプ を コンテナーイメージ に設定します。
2. アクセス資格情報の取得 をクリックして、コンテナイメージを Compute Nest リポジトリにアップロードするためのコマンドを取得します。

  認証情報を取得すると、ページに必要なコマンドが表示されます。まず、docker login コマンドで Compute Nest イメージリポジトリにログインします。次に、[イメージ名] と [タグ] (例： latest) を入力した後、docker tag コマンドを使用してローカルイメージにタグを付けます。最後に、タグ付けされたイメージを docker push コマンドでリポジトリにプッシュします。
  1. コマンドラインツールにログインし、ログインコマンドを実行して Compute Nest イメージリポジトリにアクセスします。
```
docker login compute-nest-registry.cn-hangzhou.cr.aliyuncs.com --username=cr_temp_user --password=<temporary_token>
```
  2. コンテナイメージに Compute Nest イメージリポジトリ用のタグを付けます。
```
docker tag registry.cn-hangzhou.aliyuncs.com/lxepoo/apache-php5:latest compute-nest-registry.cn-hangzhou.cr.aliyuncs.com/lxepoo/apache-php5:latest
```

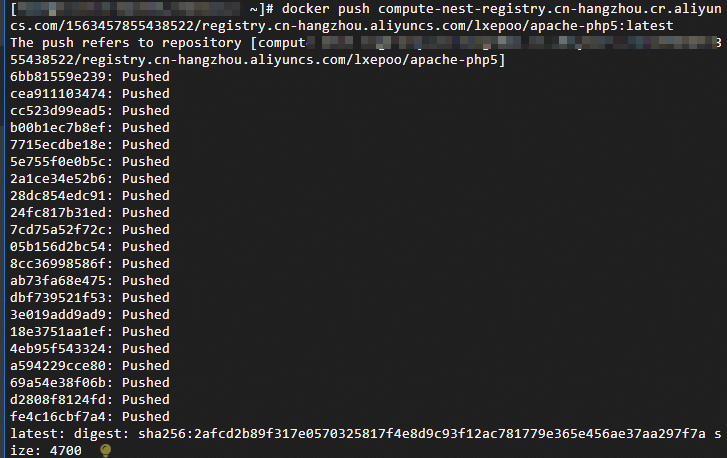

  3. タグ付けされたコンテナイメージをプッシュします。
```
docker push compute-nest-registry.cn-hangzhou.cr.aliyuncs.com/lxepoo/apache-php5:latest
The push refers to repository [compute-nest-registry.cn-hangzhou.cr.aliyuncs.com/lxepoo/apache-php5]
6bb81559e239: Pushed
cea911103474: Pushed
cc523d99ead5: Pushed
b00b1ec7b8ef: Pushed
7715ecdbe18e: Pushed
5e755f0e0b5c: Pushed
2a1ce34e52b6: Pushed
28dc854edc91: Pushed
24fc817b31ed: Pushed
7cd75a52f72c: Pushed
05b156d2bc54: Pushed
8cc36998586f: Pushed
ab73fa68e475: Pushed
dbf739521f53: Pushed
3e019add9ad9: Pushed
18e3751aa1ef: Pushed
4eb95f543324: Pushed
a594229cce80: Pushed
69a54e38f06b: Pushed
d2808f8124fd: Pushed
fe4c16cbf7a4: Pushed
latest: digest: sha256:2afcd2b89f317e0570325817f4e8d9c93f12ac781779e365e456ae37aa297f7a size: 4700
```
3. プッシュが成功したら、コンテナイメージの選択 セクションで、アップロードしたイメージを選択し、リソースの公開 をクリックします。
デプロイパッケージを表示します。
1. [サービスデプロイパッケージ] ページに戻ります。デプロイパッケージの名前をクリックして リソースの詳細 ページに移動し、そのステータスを確認します。
2. ステータスが 使用可能 に変わると、パッケージの作成は完了です。

デプロイパッケージの使用

このセクションでは、プライベートデプロイメントサービスを作成する際に コンテナイメージデプロイパッケージを使用する方法について説明します。

Compute Nest コンソールにログインします。
左側のナビゲーションペインで、[マイサービス] をクリックします。[マイサービス] ページの [作成済みサービス] タブで、[サービスの作成] をクリックします。
[新しいサービスの作成] ページで、作成方法として [カスタム起動] を選択し、サービスタイプとして プライベートデプロイサービス を選択し、次へ：サービスの設定 をクリックします。

サービスの基本情報を入力し、必要に応じて ROS テンプレートを入力します。

ROS テンプレートで、アクセス認証情報のプレースホルダー {{ computenest::acr::dockerconfigjson }} と、ALIYUN::CS::ClusterApplication リソース内のコンテナイメージのプレースホルダー {{ computenest::acrimage::yourimage }} を定義します。

テンプレートの例

説明

このサンプルテンプレートはテスト専用です。

ROSTemplateFormatVersion: '2015-09-01'
Description:
  en: Application deployed by using Docker.
  zh-cn:  使用docker部署单机应用
  ja: Dockerを使用してデプロイされたアプリケーション
Parameters:
  PayType:
    Type: String
    Label:
      en: ECS Instance Charge Type
      zh-cn: 付费类型
      ja: ECSインスタンスの課金タイプ
    Default: PostPaid
    AllowedValues:
      - PostPaid
      - PrePaid
    AssociationProperty: ChargeType
    AssociationPropertyMetadata:
      LocaleKey: InstanceChargeType
  PayPeriodUnit:
    Type: String
    Label:
      en: Pay Period Unit
      zh-cn: 购买资源时长周期
      ja: 購入期間単位
    Default: Month
    AllowedValues:
      - Month
      - Year
    AssociationProperty: PayPeriodUnit
    AssociationPropertyMetadata:
      Visible:
        Condition:
          Fn::Not:
            Fn::Equals:
              - ${PayType}
              - PostPaid
  PayPeriod:
    Type: Number
    Label:
      en: Period
      zh-cn: 购买资源时长
      ja: 期間
    Default: 1
    AllowedValues:
      - 1
      - 2
      - 3
      - 4
      - 5
      - 6
      - 7
      - 8
      - 9
    AssociationProperty: PayPeriod
    AssociationPropertyMetadata:
      Visible:
        Condition:
          Fn::Not:
            Fn::Equals:
              - ${PayType}
              - PostPaid
  EcsInstanceType:
    Type: String
    Label:
      en: Instance Type
      zh-cn: 实例类型
      ja: インスタンスタイプ
    AssociationProperty: ALIYUN::ECS::Instance::InstanceType
    AssociationPropertyMetadata:
      InstanceChargeType: ${PayType}
    AllowedValues:
      - ecs.g8i.large
      - ecs.g6.large
  InstancePassword:
    NoEcho: true
    Type: String
    Description:
      en: The password of the server. The password must be 8 to 30 characters in length and contain at least three of the following character types: uppercase letters, lowercase letters, digits, and special characters ()`~!@#$%^&*_-+=|{}[]:;'<>,.?/
      zh-cn: 服务器登录密码,长度8-30，必须包含三项（大写字母、小写字母、数字、 ()`~!@#$%^&*_-+=|{}[]:;'<>,.?/ 中的特殊符号）
      ja: サーバーのパスワード。パスワードは8～30文字で、大文字、小文字、数字、特殊文字 (()\`~!@#$%^&*_-+=|{}[]:;'<>,.?/) のうち少なくとも3種類を含める必要があります
    AllowedPattern: '^[a-zA-Z0-9-\(\)\`\~\!\@\#\$\%\^\&\*\_\-\+\=\|\{\}\[\]\:\;\<\>\,\.\?\/]*$'
    Label:
      en: Instance Password
      zh-cn: 实例密码
      ja: インスタンスパスワード
    ConstraintDescription:
      en: The password must be 8 to 30 characters in length and contain at least three of the following character types: uppercase letters, lowercase letters, digits, and special characters ()`~!@#$%^&*_-+=|{}[]:;'<>,.?/.
      zh-cn: 长度 8-30，必须包含三项（大写字母、小写字母、数字、 ()`~!@#$%^&*_-+=|{}[]:;'<>,.?/ 中的特殊符号）
      ja: パスワードは8～30文字で、大文字、小文字、数字、特殊文字 (()\`~!@#$%^&*_-+=|{}[]:;'<>,.?/) のうち少なくとも3種類を含める必要があります。
    MinLength: 8
    MaxLength: 30
    AssociationProperty: ALIYUN::ECS::Instance::Password
  ZoneId:
    Type: String
    Label:
      en: Zone ID
      zh-cn: 可用区ID
      ja: ゾーンID
    AssociationProperty: ALIYUN::ECS::Instance::ZoneId
  VpcId:
    Type: String
    Label:
      en: VPC ID
      zh-cn: 专有网络VPC实例ID
      ja: VPC ID
    Description:
      en: The ID of the existing VPC.
      zh-cn: 现有虚拟专有网络的实例ID
      ja: 既存のVPCのID。
    AssociationProperty: 'ALIYUN::ECS::VPC::VPCId'
  VSwitchId:
    Type: String
    Label:
      en: VSwitch ID
      zh-cn: 交换机实例ID
      ja: VSwitch ID
    Description:
      en: The ID of the existing VSwitch.
      zh-cn: 现有业务网络交换机的实例ID
      ja: 既存のVSwitchのID。
    Default: ''
    AssociationProperty: 'ALIYUN::ECS::VSwitch::VSwitchId'
    AssociationPropertyMetadata:
      VpcId: VpcId
      ZoneId: ZoneId
  AdminPassword:
    Type: String
    AssociationProperty: ALIYUN::ECS::Instance::Password
    Label: 管理者パスワード
    NoEcho: True
Resources:
  SecurityGroup:
    Type: ALIYUN::ECS::SecurityGroup
    Properties:
      SecurityGroupName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: VpcId
      SecurityGroupIngress:
        - PortRange: 80/80
          Priority: 1
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
          NicType: internet
  InstanceGroup:
    Type: ALIYUN::ECS::InstanceGroup
    Properties:
      # 課金方法
      InstanceChargeType:
        Ref: PayType
      PeriodUnit:
        Ref: PayPeriodUnit
      Period:
        Ref: PayPeriod
      VpcId:
        Ref: VpcId
      VSwitchId:
        Ref: VSwitchId
      SecurityGroupId:
        Ref: SecurityGroup
      ZoneId:
        Ref: ZoneId
      ImageId: centos_7
      Password:
        Ref: InstancePassword
      InstanceType:
        Ref: EcsInstanceType
      SystemDiskCategory: cloud_essd
      SystemDiskSize: 200
      InternetMaxBandwidthOut: 5
      IoOptimized: optimized
      MaxAmount: 1
  WaitCondition:
    Type: ALIYUN::ROS::WaitCondition
    Properties:
      Count: 1
      Handle:
        Ref: WaitConditionHandle
      Timeout: 300
  WaitConditionHandle:
    Type: ALIYUN::ROS::WaitConditionHandle
  InstallPackage:
    Type: ALIYUN::ECS::RunCommand
    Properties:
      InstanceIds:
        Fn::GetAtt:
          - InstanceGroup
          - InstanceIds
      Type: RunShellScript
      Sync: true
      Timeout: 300
      CommandContent:
        Fn::Sub:
          - |
            yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
            yum makecache fast
            yum -y install docker-ce jq
            systemctl enable docker
            systemctl start docker
            sleep 10
            dockerJson='{{ computenest::acr::dockerconfigjson }}'
            decodeDockerJson=$(echo $dockerJson | base64 -d)
            host=$(echo $decodeDockerJson | jq '.auths' | jq 'keys' | jq .[0])
            username=$(echo $decodeDockerJson | jq ".auths.$host.username" | tr -d '"')
            password=$(echo $decodeDockerJson | jq ".auths.$host.password" | tr -d '"')
            host=$(echo $host | tr -d '"')
            docker login $host --username=$username --password=$password
            mkdir -p /home/admin/application
            cat >/home/admin/application/docker-compose.yaml<<EOF
            # docker-compose.yaml ファイルでパラメーターを参照できます。
            # 単一の nginx サービスインスタンス。
            services:
              # サービス名
              nginx:
                # Docker イメージ
                image: {{computenest::acrimage::nginx}}
                # ポートマッピング
                ports:
                  - 80:80
                volumes:
                  - /home/admin/application/nginx/logs:/var/log/nginx/
            EOF
            cat > /etc/systemd/system/docker-compose-app.service <<EOF
            [Unit]
            Description=Docker Compose Application Service
            Requires=docker.service
            After=docker.service
            [Service]
            Type=oneshot
            RemainAfterExit=yes
            WorkingDirectory=/home/admin/application
            ExecStart=/usr/bin/docker compose up -d
            ExecStop=/usr/bin/docker compose down
            TimeoutStartSec=0
            [Install]
            WantedBy=multi-user.target
            EOF
            systemctl enable docker-compose-app
            # このコマンドスニペットは Docker Compose が開始する前に実行されます。コマンドでパラメーターを参照できます。
            echo "before docker compose starts"
            mkdir -p /home/admin/application/nginx/logs
            systemctl start docker-compose-app
            sleep 10
            # このコマンドスニペットは Docker Compose が開始した後に実行されます。コマンドでパラメーターを参照できます。
            echo "after docker compose starts"
            echo ${AdminPassword}
            # スクリプトが正常に実行されるとコールバックが呼び出され、WaitCondition はシグナルを待機する必要がなくなります。
            ${CurlCli} -d "{\"Data\" : \"Success\", \"status\" : \"SUCCESS\"}"
          - CurlCli:
              Fn::GetAtt:
                - WaitConditionHandle
                - CurlCli
Outputs:
  Endpoint:
    Value:
      Fn::Sub:
        - http://${Address}:80
        - Address:
            Fn::Select:
            - 0
            - Fn::GetAtt:
              - InstanceGroup
              - PublicIps
Metadata:
  ALIYUN::ROS::Interface:
    ParameterGroups:
      - Parameters:
          - PayType
          - PayPeriodUnit
          - PayPeriod
        Label:
          default: 課金設定
      - Parameters:
          - EcsInstanceType
          - InstancePassword
        Label:
          default: リソース設定
      - Parameters:
          - AdminPassword
        Label:
          en: Software Configuration
          zh-cn: 软件配置
          ja: ソフトウェア設定
      - Parameters:
          - ZoneId
          - VpcId
          - VSwitchId
        Label:
          default: ゾーン設定

[デプロイパッケージの関連付け] セクションで、[コンテナイメージの関連付けを設定] をクリックします。[デプロイメントオブジェクト] の選択 をクリックします。表示されたダイアログボックスで、デプロイパッケージとバージョンを選択し、確定する をクリックしてコンテナイメージデプロイパッケージを関連付けます。
サービスを作成してテストした後、サービスリリース基準に照らして自己チェックを行い、審査のために提出します。詳細については、「審査基準」をご参照ください。
サービスが作成された後、サービス詳細ページでデプロイパッケージの関連付けを確認できます。

サービス詳細ページで、[デプロイパッケージの関連付け] タブ、次に [コンテナイメージの関連付け] タブをクリックして、プレースホルダー (例： {{ computenest::acrimage::nginx }}) と対応するデプロイパッケージ情報の間の関連付けを確認します。

Compute Nest:コンテナイメージデプロイパッケージ

ユースケース

仕組み

実装

作成と使用

前提条件

デプロイパッケージの作成

デプロイパッケージの使用

関連ドキュメント
