キュー、KV キャッシュ、LoRA を活用したスマートルーティング - Alibaba Cloud Service Mesh

従来の負荷分散はリクエストをバックエンド間で均等に分配しますが、大規模言語モデル（LLM）推論ワークロードは本質的に不均一です。短いプロンプトはミリ秒単位で完了する一方、長い出力は GPU を数秒間占有します。Service Mesh (ASM) は、各 vLLM バックエンドのリアルタイム状態（リクエストキューの深さおよび KV キャッシュ使用率）に基づいてリクエストをルーティングすることでこの課題を解決します。その結果、最初のトークンまでの時間（TTFT）が短縮され、スループットが向上し、推論クラスター全体の GPU 使用率が均等化されます。

このトピックでは、vLLM ベースの Llama 2 推論サービスのデプロイ、ASM を使った LLM 対応型ルーティングの構成、および推論トラフィックを監視するための可観測性ダッシュボードの設定手順を説明します。

重要

現在、vLLM ベースの LLM 推論サービスのみがサポートされています。

背景情報

大規模言語モデル（LLM）

大規模言語モデル（LLM）は、GPT、Qwen、Llama などに代表される、数十億パラメーターを持つニューラルネットワークベースの言語モデルです。これらのモデルは、Web テキスト、専門文献、コードなど多様かつ膨大なデータセットでトレーニングされており、主に補完や対話などのテキスト生成タスクに使用されます。

LLM を活用してアプリケーションを構築するには、以下の方法があります。

OpenAI、Alibaba Cloud Model Studio、Moonshot などのプラットフォームが提供する外部 LLM API サービスを利用する。
vLLM などのオープンソースまたは独自のモデル・フレームワークを使用して、独自の LLM 推論サービスを構築し、Kubernetes クラスターにデプロイする。このアプローチは、推論サービスに対する制御や LLM 推論機能の高度なカスタマイズが必要なシナリオに適しています。

vLLM

vLLM は、効率的かつユーザーフレンドリな LLM 推論サービスの構築を目的としたフレームワークです。Qwen を含むさまざまな大規模言語モデルをサポートし、PagedAttention、動的バッチ推論（Continuous Batching）、モデル量子化などの技術により推論効率を最適化します。

LLM 対応型負荷分散の仕組み

LLM 推論における従来型負荷分散の限界

ラウンドロビンや最小接続数などの古典的なアルゴリズムは、各リクエストが同程度の負荷をもたらすことを前提としています。しかし、LLM 推論はこの前提を崩します。

処理時間のばらつき：各リクエストは、プロンプトをエンコードするプレフィル段階と、トークンを逐次生成するデコード段階の 2 つのフェーズを経ます。デコード段階の長さは予測不可能であり、リクエストごとに生成されるトークン数が異なるためです。
GPU メモリ競合：vLLM は事前に GPU メモリを KV キャッシュ用に割り当てます。キャッシュが満杯になると、サーバーは新しいリクエストをキューに追加するか、CPU メモリにスワップします。これによりレイテンシが急激に増加します。

これらの要因を考慮しない場合、一部のバックエンドにリクエストが集中し、他のバックエンドはアイドル状態になるため、テールレイテンシが増加し、GPU リソースが無駄になります。

ASM による LLM トラフィックのルーティング

ASM は、各 vLLM バックエンドから取得される多次元メトリクスを評価してルーティングを決定します。

メトリクス	ソース	ルーティング信号
リクエストキューの深さ	`vllm:num_requests_waiting`	キュー内のリクエスト数が少ないほど、処理が高速であることを示す
KV キャッシュ使用率	`vllm:gpu_cache_usage_perc`	使用率が低いほど、新しいリクエスト用の GPU メモリがより多く利用可能であることを意味する

新しいリクエストが到着すると、ASM はこれらの信号の最適な組み合わせを持つバックエンドを選択します。これにより、推論レプリカ間の GPU 負荷が均等化され、TTFT が短縮され、従来のアルゴリズムと比較して全体的なスループットが向上します。

LLM トラフィックの可観測性

標準的なプロキシは HTTP ヘッダーや URL パスを解析しますが、リクエストボディは無視します。LLM 推論 API（OpenAI 互換フォーマット）は、モデル名やトークン関連パラメーターをリクエストボディに含めるため、従来の可観測性では重要なディメンションを見逃します。

ASM は LLM 推論トラフィック向けに可観測性を拡張します。

アクセスログには、リクエストごとのモデル名および入出力トークン数が含まれます。
監視メトリクスには、モデルごとの分析を可能にする model ディメンションが追加されます。
トークンメトリクス（asm_llm_proxy_prompt_tokens、asm_llm_proxy_completion_tokens）により、ワークロード全体のトークン消費量を追跡できます。

前提条件

作業を開始する前に、以下の環境が整っていることを確認してください。

Container Service for Kubernetes (ACK) で管理される GPU ノードプールを備えたクラスター、または GPU 計算能力向けの推奨ゾーン内の Container Compute Service (ACS) クラスター
- ACK クラスターの場合は、「ACK マネージドクラスターの作成」をご参照ください。
- ACS クラスターについては、「ACS クラスターを作成する」をご参照ください。
- (任意) ACK クラスターで ACS GPU 計算能力を使用するには、ACK Virtual Node コンポーネントをインストールします。詳細については、「ACS GPU 計算能力を ACK で使用する」をご参照ください。
ASM インスタンス v1.24 以降（ご自身のクラスターが追加済み）。詳細については、「ASM インスタンスにクラスターを追加する」をご参照ください。
ポート 8080 で HTTP サービスが有効化されたイングレスゲートウェイ。詳細については、「イングレスゲートウェイの作成」をご参照ください。
(オプション) 可観測性には、default 名前空間でサイドカーインジェクションを有効にする必要があります。「自動サイドカープロキシ注入を有効にする」をご参照ください。

ステップ 1：サンプル vLLM 推論サービスのデプロイ

複数の LoRA アダプターを備えた vLLM で提供される Llama 2 モデルをデプロイします。このデプロイには、Kubernetes Service、チャットテンプレート用の ConfigMap、および 3 つの GPU バックエンドレプリカを持つ Deployment が含まれます。

説明

コンテナイメージには、16 GiB を超えるビデオメモリを搭載した GPU が必要です。ACK クラスターでは A10 GPU タイプを、ACS クラスターでは第 8 世代 GPU B を使用してください。T4（16 GiB）ではメモリが不足します。モデルの詳細については、チケットを送信してください。

LLM イメージはサイズが大きいため、Alibaba Cloud Container Registry (ACR) に事前に格納し、内部ネットワーク経由でプルすることを推奨します。パブリックエンドポイント経由ではダウンロードが遅くなる可能性があります。

以下の内容で vllm-service.yaml という名前のファイルを作成します。

ACK クラスター

   apiVersion: v1
   kind: Service
   metadata:
     name: vllm-llama2-7b-pool
   spec:
     selector:
       app: vllm-llama2-7b-pool
     ports:
     - protocol: TCP
       port: 8000
       targetPort: 8000
     type: ClusterIP
   ---
   apiVersion: v1
   kind: ConfigMap
   metadata:
     name: chat-template
   data:
     llama-2-chat.jinja: |
       {% if messages[0]['role'] == 'system' %}
         {% set system_message = '<<SYS>>\n' + messages[0]['content'] | trim + '\n<</SYS>>\n\n' %}
         {% set messages = messages[1:] %}
       {% else %}
           {% set system_message = '' %}
       {% endif %}

       {% for message in messages %}
           {% if (message['role'] == 'user') != (loop.index0 % 2 == 0) %}
               {{ raise_exception('Conversation roles must alternate user/assistant/user/assistant/...') }}
           {% endif %}

           {% if loop.index0 == 0 %}
               {% set content = system_message + message['content'] %}
           {% else %}
               {% set content = message['content'] %}
           {% endif %}
           {% if message['role'] == 'user' %}
               {{ bos_token + '[INST] ' + content | trim + ' [/INST]' }}
           {% elif message['role'] == 'assistant' %}
               {{ ' ' + content | trim + ' ' + eos_token }}
           {% endif %}
       {% endfor %}
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: vllm-llama2-7b-pool
     namespace: default
   spec:
     replicas: 3
     selector:
       matchLabels:
         app: vllm-llama2-7b-pool
     template:
       metadata:
         annotations:
           prometheus.io/path: /metrics
           prometheus.io/port: '8000'
           prometheus.io/scrape: 'true'
         labels:
           app: vllm-llama2-7b-pool
       spec:
         containers:
           - name: lora
             image: "registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/llama2-with-lora:v0.2"
             imagePullPolicy: IfNotPresent
             command: ["python3", "-m", "vllm.entrypoints.openai.api_server"]
             args:
             - "--model"
             - "/model/llama2"
             - "--tensor-parallel-size"
             - "1"
             - "--port"
             - "8000"
             - '--gpu_memory_utilization'
             - '0.8'
             - "--enable-lora"
             - "--max-loras"
             - "4"
             - "--max-cpu-loras"
             - "12"
             - "--lora-modules"
             - 'sql-lora=/adapters/yard1/llama-2-7b-sql-lora-test_0'
             - 'sql-lora-1=/adapters/yard1/llama-2-7b-sql-lora-test_1'
             - 'sql-lora-2=/adapters/yard1/llama-2-7b-sql-lora-test_2'
             - 'sql-lora-3=/adapters/yard1/llama-2-7b-sql-lora-test_3'
             - 'sql-lora-4=/adapters/yard1/llama-2-7b-sql-lora-test_4'
             - 'tweet-summary=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_0'
             - 'tweet-summary-1=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_1'
             - 'tweet-summary-2=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_2'
             - 'tweet-summary-3=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_3'
             - 'tweet-summary-4=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_4'
             - '--chat-template'
             - '/etc/vllm/llama-2-chat.jinja'
             env:
               - name: PORT
                 value: "8000"
             ports:
               - containerPort: 8000
                 name: http
                 protocol: TCP
             livenessProbe:
               failureThreshold: 2400
               httpGet:
                 path: /health
                 port: http
                 scheme: HTTP
               initialDelaySeconds: 5
               periodSeconds: 5
               successThreshold: 1
               timeoutSeconds: 1
             readinessProbe:
               failureThreshold: 6000
               httpGet:
                 path: /health
                 port: http
                 scheme: HTTP
               initialDelaySeconds: 5
               periodSeconds: 5
               successThreshold: 1
               timeoutSeconds: 1
             resources:
               limits:
                 nvidia.com/gpu: 1
               requests:
                 nvidia.com/gpu: 1
             volumeMounts:
               - mountPath: /data
                 name: data
               - mountPath: /dev/shm
                 name: shm
               - mountPath: /etc/vllm
                 name: chat-template
         restartPolicy: Always
         schedulerName: default-scheduler
         terminationGracePeriodSeconds: 30
         volumes:
           - name: data
             emptyDir: {}
           - name: shm
             emptyDir:
               medium: Memory
           - name: chat-template
             configMap:
               name: chat-template

ACS クラスター

   apiVersion: v1
   kind: Service
   metadata:
     name: vllm-llama2-7b-pool
   spec:
     selector:
       app: vllm-llama2-7b-pool
     ports:
     - protocol: TCP
       port: 8000
       targetPort: 8000
     type: ClusterIP
   ---
   apiVersion: v1
   kind: ConfigMap
   metadata:
     name: chat-template
   data:
     llama-2-chat.jinja: |
       {% if messages[0]['role'] == 'system' %}
         {% set system_message = '<<SYS>>\n' + messages[0]['content'] | trim + '\n<</SYS>>\n\n' %}
         {% set messages = messages[1:] %}
       {% else %}
           {% set system_message = '' %}
       {% endif %}

       {% for message in messages %}
           {% if (message['role'] == 'user') != (loop.index0 % 2 == 0) %}
               {{ raise_exception('Conversation roles must alternate user/assistant/user/assistant/...') }}
           {% endif %}

           {% if loop.index0 == 0 %}
               {% set content = system_message + message['content'] %}
           {% else %}
               {% set content = message['content'] %}
           {% endif %}
           {% if message['role'] == 'user' %}
               {{ bos_token + '[INST] ' + content | trim + ' [/INST]' }}
           {% elif message['role'] == 'assistant' %}
               {{ ' ' + content | trim + ' ' + eos_token }}
           {% endif %}
       {% endfor %}
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: vllm-llama2-7b-pool
     namespace: default
   spec:
     replicas: 3
     selector:
       matchLabels:
         app: vllm-llama2-7b-pool
     template:
       metadata:
         annotations:
           prometheus.io/path: /metrics
           prometheus.io/port: '8000'
           prometheus.io/scrape: 'true'
         labels:
           app: vllm-llama2-7b-pool
           alibabacloud.com/compute-class: gpu  # GPU コンピューティング能力を指定
           alibabacloud.com/compute-qos: default
           alibabacloud.com/gpu-model-series: "example-model" # ご利用の GPU モデルシリーズに置き換え
       spec:
         containers:
           - name: lora
             image: "registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/llama2-with-lora:v0.2"
             imagePullPolicy: IfNotPresent
             command: ["python3", "-m", "vllm.entrypoints.openai.api_server"]
             args:
             - "--model"
             - "/model/llama2"
             - "--tensor-parallel-size"
             - "1"
             - "--port"
             - "8000"
             - '--gpu_memory_utilization'
             - '0.8'
             - "--enable-lora"
             - "--max-loras"
             - "4"
             - "--max-cpu-loras"
             - "12"
             - "--lora-modules"
             - 'sql-lora=/adapters/yard1/llama-2-7b-sql-lora-test_0'
             - 'sql-lora-1=/adapters/yard1/llama-2-7b-sql-lora-test_1'
             - 'sql-lora-2=/adapters/yard1/llama-2-7b-sql-lora-test_2'
             - 'sql-lora-3=/adapters/yard1/llama-2-7b-sql-lora-test_3'
             - 'sql-lora-4=/adapters/yard1/llama-2-7b-sql-lora-test_4'
             - 'tweet-summary=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_0'
             - 'tweet-summary-1=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_1'
             - 'tweet-summary-2=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_2'
             - 'tweet-summary-3=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_3'
             - 'tweet-summary-4=/adapters/vineetsharma/qlora-adapter-Llama-2-7b-hf-TweetSumm_4'
             - '--chat-template'
             - '/etc/vllm/llama-2-chat.jinja'
             env:
               - name: PORT
                 value: "8000"
             ports:
               - containerPort: 8000
                 name: http
                 protocol: TCP
             livenessProbe:
               failureThreshold: 2400
               httpGet:
                 path: /health
                 port: http
                 scheme: HTTP
               initialDelaySeconds: 5
               periodSeconds: 5
               successThreshold: 1
               timeoutSeconds: 1
             readinessProbe:
               failureThreshold: 6000
               httpGet:
                 path: /health
                 port: http
                 scheme: HTTP
               initialDelaySeconds: 5
               periodSeconds: 5
               successThreshold: 1
               timeoutSeconds: 1
             resources:
               limits:
                 cpu: 16
                 memory: 64Gi
                 nvidia.com/gpu: 1
               requests:
                 cpu: 8
                 memory: 30Gi
                 nvidia.com/gpu: 1
             volumeMounts:
               - mountPath: /data
                 name: data
               - mountPath: /dev/shm
                 name: shm
               - mountPath: /etc/vllm
                 name: chat-template
         restartPolicy: Always
         schedulerName: default-scheduler
         terminationGracePeriodSeconds: 30
         volumes:
           - name: data
             emptyDir: {}
           - name: shm
             emptyDir:
               medium: Memory
           - name: chat-template
             configMap:
               name: chat-template

推論サービスをデプロイします。
```
   kubectl apply -f vllm-service.yaml
```
3 つのレプリカすべてが準備完了になるまで待ちます。LLM イメージはサイズが大きいため、初回プルには数分かかる場合があります。次のコマンドを実行し、3 つの Pod すべてが Running ステータスになり、1/1 のコンテナが準備完了になってから次のステップに進んでください。
```
   kubectl get pods -l app=vllm-llama2-7b-pool -w
```

ステップ 2：ASM ゲートウェイルールの構成

ASM イングレスゲートウェイのポート 8080 で HTTP トラフィックを有効にする Gateway リソースを作成します。

以下の内容で gateway.yaml という名前のファイルを作成します。

   apiVersion: networking.istio.io/v1
   kind: Gateway
   metadata:
     name: llm-inference-gateway
     namespace: default
   spec:
     selector:
       istio: ingressgateway
     servers:
       - hosts:
           - '*'
         port:
           name: http-service
           number: 8080
           protocol: HTTP

Gateway リソースを適用します。
```
   kubectl apply -f gateway.yaml
```

ステップ 3：LLM 推論サービスのルーティングと負荷分散の構成

説明

LLM 対応型負荷分散と従来型負荷分散を比較するには、次のステップを実行する前に「（任意）従来型負荷分散との比較」の手順を完了してください。

このステップでは、ASM ゲートウェイを vLLM バックエンドに LLM 対応型ルーティングで接続する以下の 3 つのリソースを作成します。

リソース	目的
InferencePool	ラベルセレクターで vLLM Pod をグループ化し、推論ポートを指定する
InferenceModel	リクエストボディのモデル名をバックエンド Pod にマッピングし、トラフィック配分を定義する
LLMRoute	ASM ゲートウェイと InferencePool を接続して LLM 対応型ルーティングを実現する

LLM 推論ルーティングの有効化

ASM インスタンスの kubeconfig を使用して、以下のコマンドを実行します。

kubectl patch asmmeshconfig default --type=merge \
  --patch='{"spec":{"gatewayAPIInferenceExtension":{"enabled":true}}}'

InferencePool の作成

InferencePool はラベルセレクターで vLLM Pod をグループ化し、推論ポートを指定します。

以下の内容で inferencepool.yaml という名前のファイルを作成します。

フィールド	説明
`.spec.targetPortNumber`	各 Pod で推論リクエストを処理するポート
`.spec.selector`	推論 Pod に一致するラベルセレクター。キーは `app` で、値は対応する Service 名と一致する必要があります

   apiVersion: inference.networking.x-k8s.io/v1alpha1
   kind: InferencePool
   metadata:
     name: vllm-llama2-7b-pool
   spec:
     targetPortNumber: 8000
     selector:
       app: vllm-llama2-7b-pool

データプレーンクラスターの kubeconfig を使用して InferencePool を適用します。
```
   kubectl apply -f inferencepool.yaml
```
InferencePool がアクティブになっていることを確認します。次のコマンドを実行し、ステータスに Accepted=True および ResolvedRefs=True が含まれていることを確認してから次のステップに進んでください。
```
   kubectl get inferencepool vllm-llama2-7b-pool -o yaml
```

InferenceModel の作成

InferenceModel は、受信リクエストの model パラメーターを特定のバックエンド Pod にマッピングし、トラフィック配分の重みを定義します。

以下の内容で inferencemodel.yaml という名前のファイルを作成します。

フィールド	説明
`.spec.modelName`	リクエストボディの `model` パラメーターに一致
`.spec.targetModels`	トラフィックルーティングルールを定義。この例では、`model: tweet-summary` を含むすべてのリクエストが該当モデルを実行中の Pod にルーティングされる

   apiVersion: inference.networking.x-k8s.io/v1alpha1
   kind: InferenceModel
   metadata:
     name: inferencemodel-sample
   spec:
     modelName: tweet-summary
     poolRef:
       group: inference.networking.x-k8s.io
       kind: InferencePool
       name: vllm-llama2-7b-pool
     targetModels:
     - name: tweet-summary
       weight: 100

InferenceModel を適用します。
```
   kubectl apply -f inferencemodel.yaml
```
InferenceModel がアクティブになっていることを確認します。ステータスに Accepted=True および ResolvedRefs=True が含まれていることを確認してください。
```
   kubectl get inferencemodel inferencemodel-sample -o yaml
```

LLMRoute の作成

LLMRoute は ASM ゲートウェイを InferencePool に接続し、ポート 8080 のすべてのリクエストを LLM 対応型負荷分散で推論サービスに転送します。

以下の内容で llmroute.yaml という名前のファイルを作成します。

   apiVersion: istio.alibabacloud.com/v1
   kind: LLMRoute
   metadata:
     name: test-llm-route
   spec:
     gateways:
     - llm-inference-gateway
     host: test.com
     rules:
     - backendRefs:
       - backendRef:
           group: inference.networking.x-k8s.io
           kind: InferencePool
           name: vllm-llama2-7b-pool

LLMRoute を適用します。
```
   kubectl apply -f llmroute.yaml
```

ステップ 4：構成の検証

ASM ゲートウェイ経由でテストリクエストを送信し、LLM 対応型ルーティングが正常に動作していることを確認します。

curl -v \
  -H "host: test.com" \
  -H "Content-Type: application/json" \
  http://${ASM_GATEWAY_IP}:8080/v1/completions \
  -d '{
    "model": "tweet-summary",
    "prompt": "Write as if you were a critic: San Francisco",
    "max_tokens": 100,
    "temperature": 0
  }'

${ASM_GATEWAY_IP} は、ご利用の ASM イングレスゲートウェイの IP アドレスに置き換えてください。

成功した応答は以下のようになります。

{
  "id": "cmpl-2fc9a351-d866-422b-b561-874a30843a6b",
  "object": "text_completion",
  "created": 1736933141,
  "model": "tweet-summary",
  "choices": [
    {
      "index": 0,
      "text": "...",
      "logprobs": null,
      "finish_reason": "length",
      "stop_reason": null,
      "prompt_logprobs": null
    }
  ],
  "usage": {
    "prompt_tokens": 2,
    "total_tokens": 102,
    "completion_tokens": 100,
    "prompt_tokens_details": null
  }
}

コマンドを複数回実行し、リクエストが各バックエンド Pod のリアルタイム負荷に基づいて分散されることを確認してください。

（任意）ステップ 5：LLM 推論サービスの可観測性の設定

InferencePool、InferenceModel、および LLMRoute の構成後、推論リクエストレート、トークンスループット、vLLM バックエンドの健全性を追跡するためのモニタリングを設定します。

ASM での LLM トラフィック可観測性の有効化

ASM コンソールで、LLM 固有のログフィールド、メトリクス、およびメトリックディメンションを有効化します。設定の詳細については、「トラフィック観測：ASM を使用した LLM トラフィックの効率的な管理」をご参照ください。設定後、ASM 監視メトリクスには model ディメンションが含まれます。これらのメトリクスは、以下のいずれかを使用して収集します：
- Managed Prometheus
- セルフホスト型 Prometheus

ASM の LLM 固有のトークンメトリック（asm_llm_proxy_prompt_tokens および asm_llm_proxy_completion_tokens）のスクレイプルールを、Prometheus 構成に追加します。設定の詳細については、「その他の Prometheus サービス検出構成」をご参照ください。

   scrape_configs:
   - job_name: asm-envoy-stats-llm
     scrape_interval: 30s
     scrape_timeout: 30s
     metrics_path: /stats/prometheus
     scheme: http
     kubernetes_sd_configs:
     - role: pod
     relabel_configs:
     - source_labels:
       - __meta_kubernetes_pod_container_port_name
       action: keep
       regex: .*-envoy-prom
     - source_labels:
       - __address__
       - __meta_kubernetes_pod_annotation_prometheus_io_port
       action: replace
       regex: ([^:]+)(?::\d+)?;(\d+)
       replacement: $1:15090
       target_label: __address__
     - action: labelmap
       regex: __meta_kubernetes_pod_label_(.+)
     - source_labels:
       - __meta_kubernetes_namespace
       action: replace
       target_label: namespace
     - source_labels:
       - __meta_kubernetes_pod_name
       action: replace
       target_label: pod_name
     metric_relabel_configs:
     - action: keep
       source_labels:
       - __name__
       regex: asm_llm_.*

vLLM バックエンドメトリクスの収集

vLLM サービスは、ポート 8000 の /metrics で Prometheus メトリクスを公開します。サンプル Deployment には、すでに必要なアノテーションが含まれています。

annotations:
  prometheus.io/path: /metrics
  prometheus.io/port: "8000"
  prometheus.io/scrape: "true"

Prometheus は、デフォルトのサービス検出メカニズムを通じて、これらのエンドポイントを自動的に検出し、スクレイプします。詳細については、「デフォルトの Pod サービス検出」をご参照ください。

モニタリングすべき主要な vLLM メトリクス：

メトリクス	説明
`vllm:gpu_cache_usage_perc`	KV キャッシュ使用率。値が低いほど、新しいリクエスト用の GPU メモリがより多く利用可能であることを示す
`vllm:request_queue_time_seconds_sum`	vLLM スケジューラがプレフィルおよびデコードを実行する前に、リクエストがキュー内で待機する時間
`vllm:num_requests_running`、`vllm:num_requests_waiting`、`vllm:num_requests_swapped`	推論を実行中、キューで待機中、または CPU メモリにスワップされたリクエスト数。これらを使用してバックエンドの負荷状況を評価できる
`vllm:avg_generation_throughput_toks_per_s`、`vllm:avg_prompt_throughput_toks_per_s`	デコード段階およびプレフィル段階における 1 秒あたりのトークンスループット
`vllm:time_to_first_token_seconds_bucket`	TTFT 分布。ユーザーがリクエスト送信後に最初のトークンを受信するまでの時間を測定するもので、ユーザーが感じるレイテンシの重要な指標となる

Grafana ダッシュボードの作成

ASM メトリクス（リクエストレート、トークンスループット）と vLLM メトリクス（GPU キャッシュ、キューの深さ、TTFT）を統合した Grafana ダッシュボードを設定し、推論クラスターの統一ビューを実現します。

Grafana の Prometheus データソースが、ASM メトリクスと vLLM メトリクスの両方を収集していることを確認します。
以下に示すダッシュボード JSON を Grafana にインポートします。完全なダッシュボード JSON は、ASM ドキュメントページからダウンロードしてください（そのページで [Dashboard JSON] を展開して、すべての内容をコピーします）。
Grafana で Dashboards > Import に移動し、JSON を貼り付けて Prometheus データソースを選択します。

Grafana dashboard for LLM inference monitoring

（任意）従来型負荷分散との比較

可観測性ダッシュボードを使用して、LLM 対応型負荷分散と従来型負荷分散の違いを測定します。ステップ 3 で LLM 対応型ルーティングを構成する前に、この比較を実施してください。

説明

すでにステップ 3 を完了している場合は、まず LLM ルーティングリソースをクリーンアップしてください。

kubectl delete inferencemodel --all
kubectl delete inferencepool --all
kubectl delete llmroute --all

従来のラウンドロビン負荷分散を使用してトラフィックをルーティングする VirtualService を作成します。

   kubectl apply -f- <<EOF
   apiVersion: networking.istio.io/v1
   kind: VirtualService
   metadata:
     name: llm-vs
     namespace: default
   spec:
     gateways:
       - default/llm-inference-gateway
     hosts:
       - '*'
     http:
       - name: any-host
         route:
           - destination:
               host: vllm-llama2-7b-pool.default.svc.cluster.local
               port:
                 number: 8000
   EOF

llmperf などのツールを使用して、推論サービスに対して負荷テストを実行します。
VirtualService を削除し、ステップ 3 に従って LLM 対応型ルーティングを構成します。次のステップに進む前に、VirtualService リソースが残っていないことを確認してください。同じ負荷テストを再度実行します。

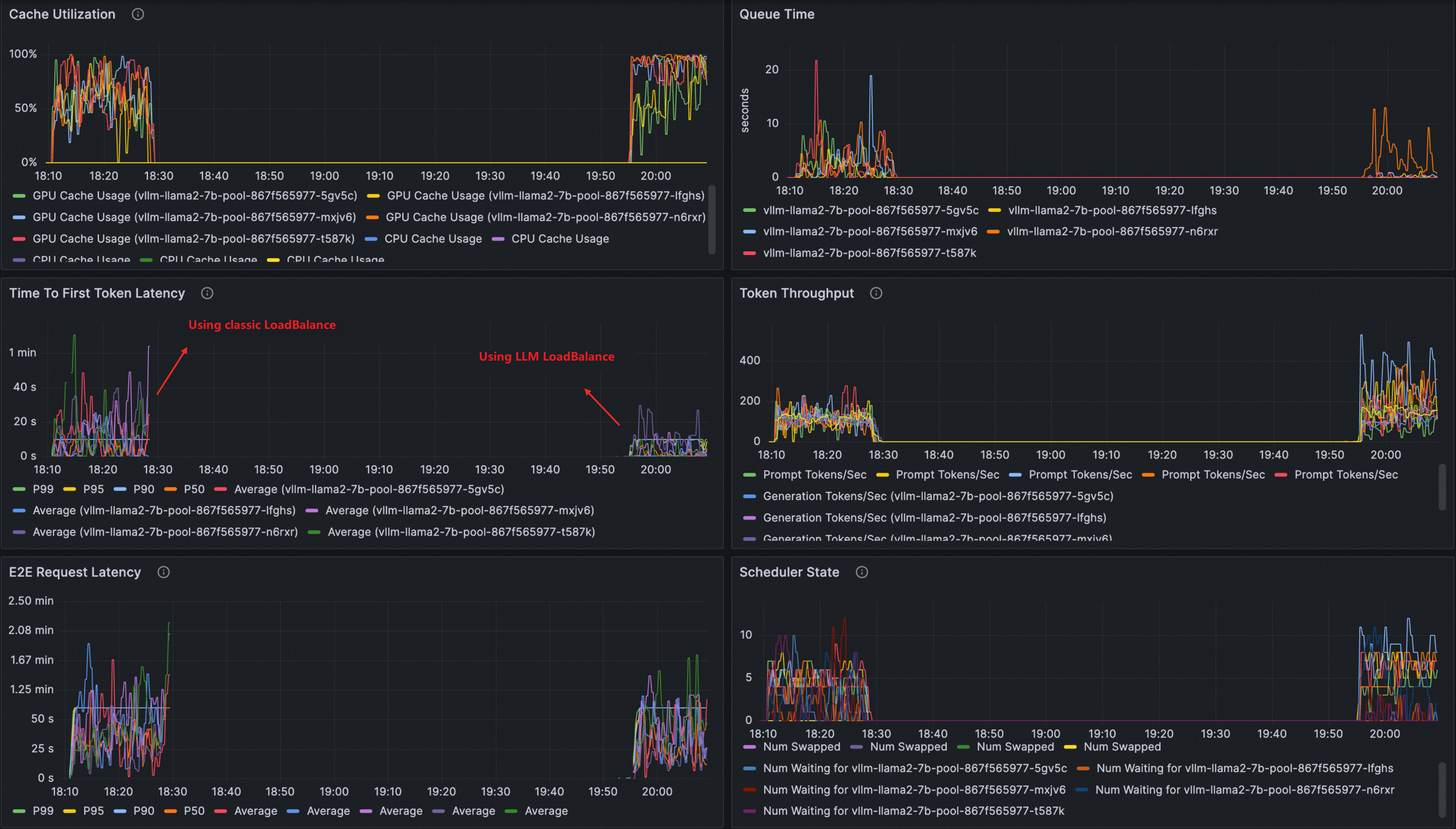

Grafana ダッシュボードで結果を比較します。LLM 対応型負荷分散では、以下の効果が得られます。
- TTFT（最初のトークンまでの時間）が短縮される
- トークンスループットが向上する
- レプリカ間の KV キャッシュ使用率がより均等になる

Performance comparison: traditional vs. LLM-aware load balancing

クリーンアップ

このチュートリアルで作成されたすべてのリソースを削除するには：

# LLM ルーティングリソースの削除
kubectl delete inferencemodel --all
kubectl delete inferencepool --all
kubectl delete llmroute --all

# ゲートウェイの削除
kubectl delete -f gateway.yaml

# 推論サービスの削除
kubectl delete -f vllm-service.yaml

Alibaba Cloud Service Mesh:キュー、KV キャッシュ、LoRA を活用したスマートルーティング
