トレースのバゲージヘッダーのパススルー - Alibaba Cloud Service Mesh

許可モードのトラフィックレーンを使用して、アプリケーションのバージョンを分離し、特定の比率に基づいてトラフィックを異なるレーンにルーティングできます。アプリケーションは、リクエストに対応するトレース全体で透過的に送信できるヘッダーを追加する必要があり、このようなヘッダーは異なる値を持ちます。これらのリクエストヘッダーは、エンドツーエンド（E2E）パススルーリクエストヘッダーと呼ばれます。この例では、バゲージヘッダーが E2E パススルーリクエストヘッダーとして使用されます。レーン内のサービスが相互に呼び出すとき、呼び出されるサービスがレーンに存在しない場合、リクエストはベースラインレーン内の同じサービスに転送されます。この機能は、トレースの整合性を確保し、トラフィック管理を簡素化します。

重要

開始する前に、「許可モードのトラフィックレーンを使用してエンドツーエンドトラフィックを管理する」のトピックと関連コンテンツを読み、理解していることを確認してください。

シナリオの説明

この例では、3 つのサービス（mocka、mockb、mockc）と 3 つのレーン（s1、s2、s3）を使用してトレースをシミュレートします。 s1 は、v1 の 3 つのサービスすべてを含むベースラインレーンです。 s2 には、v2 の mocka と mockc のみ含まれています。 s3 には、v3 の mockb のみ含まれています。まず、OpenTelemetry の自動インストゥルメンテーション機能を使用して、サービスの Pod がバゲージヘッダーをパススルーできるようにします。次に、許可モードで 3 つのレーンを作成し、トラフィックルーティングの重みを設定して、特定の比率でトラフィックをルーティングします。

ステップ 1: サンプルサービスをデプロイする

デフォルトの名前空間に対して自動サイドカープロキシインジェクションを有効にします。詳細については、「グローバル名前空間の管理」をご参照ください。
説明
自動サイドカープロキシインジェクションの詳細については、「自動サイドカープロキシインジェクションの有効化」をご参照ください。

次のコンテンツを含む mock.yaml ファイルを作成します。

mock.yaml ファイルを表示

apiVersion: v1
kind: Service
metadata:
  name: mocka
  labels:
    app: mocka
    service: mocka
spec:
  ports:
  - port: 8000
    name: http
  selector:
    app: mocka
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mocka-v1
  labels:
    app: mocka
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mocka
      version: v1
      ASM_TRAFFIC_TAG: v1
  template:
    metadata:
      labels:
        app: mocka
        version: v1
        ASM_TRAFFIC_TAG: v1
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true"  // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v1
        - name: app
          value: mocka
        - name: upstream_url
          value: "http://mockb:8000/"
        ports:
        - containerPort: 8000
---
apiVersion: v1
kind: Service
metadata:
  name: mockb
  labels:
    app: mockb
    service: mockb
spec:
  ports:
  - port: 8000
    name: http
  selector:
    app: mockb
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockb-v1
  labels:
    app: mockb
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockb
      version: v1
      ASM_TRAFFIC_TAG: v1
  template:
    metadata:
      labels:
        app: mockb
        version: v1
        ASM_TRAFFIC_TAG: v1
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v1
        - name: app
          value: mockb
        - name: upstream_url
          value: "http://mockc:8000/"
        ports:
        - containerPort: 8000

---
apiVersion: v1
kind: Service
metadata:
  name: mockc
  labels:
    app: mockc
    service: mockc
spec:
  ports:
  - port: 8000
    name: http
  selector:
    app: mockc
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockc-v1
  labels:
    app: mockc
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockc
      version: v1
      ASM_TRAFFIC_TAG: v1
  template:
    metadata:
      labels:
        app: mockc
        version: v1
        ASM_TRAFFIC_TAG: v1
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v1
        - name: app
          value: mockc
        ports:
        - containerPort: 8000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mocka-v2
  labels:
    app: mocka
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mocka
      version: v2
      ASM_TRAFFIC_TAG: v2
  template:
    metadata:
      labels:
        app: mocka
        version: v2
        ASM_TRAFFIC_TAG: v2
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v2
        - name: app
          value: mocka
        - name: upstream_url
          value: "http://mockb:8000/"
        ports:
        - containerPort: 8000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockb-v2
  labels:
    app: mockb
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockb
      version: v2
      ASM_TRAFFIC_TAG: v2
  template:
    metadata:
      labels:
        app: mockb
        version: v2
        ASM_TRAFFIC_TAG: v2
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v2
        - name: app
          value: mockb
        - name: upstream_url
          value: "http://mockc:8000/"
        ports:
        - containerPort: 8000

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockc-v2
  labels:
    app: mockc
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockc
      version: v2
      ASM_TRAFFIC_TAG: v2
  template:
    metadata:
      labels:
        app: mockc
        version: v2
        ASM_TRAFFIC_TAG: v2
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v2
        - name: app
          value: mockc
        ports:
        - containerPort: 8000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mocka-v3
  labels:
    app: mocka
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mocka
      version: v3
      ASM_TRAFFIC_TAG: v3
  template:
    metadata:
      labels:
        app: mocka
        version: v3
        ASM_TRAFFIC_TAG: v3
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v3
        - name: app
          value: mocka
        - name: upstream_url
          value: "http://mockb:8000/"
        ports:
        - containerPort: 8000
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockb-v3
  labels:
    app: mockb
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockb
      version: v3
      ASM_TRAFFIC_TAG: v3
  template:
    metadata:
      labels:
        app: mockb
        version: v3
        ASM_TRAFFIC_TAG: v3
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v3
        - name: app
          value: mockb
        - name: upstream_url
          value: "http://mockc:8000/"
        ports:
        - containerPort: 8000

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mockc-v3
  labels:
    app: mockc
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mockc
      version: v3
      ASM_TRAFFIC_TAG: v3
  template:
    metadata:
      labels:
        app: mockc
        version: v3
        ASM_TRAFFIC_TAG: v3
      annotations:
        instrumentation.opentelemetry.io/inject-java: "true" // Java で実装されていることを宣言します。
        instrumentation.opentelemetry.io/container-names: "default" // default という名前のコンテナを自動インストゥルメントする必要があることを OpenTelemetry Operator に宣言します。
    spec:
      containers:
      - name: default
        image: registry-cn-hangzhou.ack.aliyuncs.com/acs/asm-mock:v0.1-java
        imagePullPolicy: IfNotPresent
        env:
        - name: version
          value: v3
        - name: app
          value: mockc
        ports:
        - containerPort: 8000

アノテーション instrumentation.opentelemetry.io/inject-java: "true" と instrumentation.opentelemetry.io/container-names: "default" は、対応するサービスが Java で実装されており、default という名前のコンテナを自動インストゥルメントするために OpenTelemetry Operator が必要であることを宣言するために、各サービス Pod に追加されます。

次のコマンドを実行して、サービスをデプロイします。
```
kubectl apply -f mock.yaml
```
OpenTelemetry の自動インストゥルメンテーションメカニズムに基づいて、サービスの Pod はトレース内のバゲージヘッダーを自動的にパススルーできます。

ステップ 2: レーングループと対応するレーンを作成する

レーングループを作成します。

ASM コンソールにログインします。左側のナビゲーションペインで、[サービスメッシュ] > [メッシュ管理] を選択します。
[メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[トラフィック管理センター] > [トラフィックレーン] を選択します。

[トラフィックレーン] ページで、[スイムレーングループの作成] をクリックします。 [スイムレーングループの作成] パネルで、必要なパラメーターを設定し、[OK] をクリックします。

パラメーター	説明
[スイムレーングループの名前]	この例では、test と入力します。
[イングレスゲートウェイの Istio ゲートウェイ]	[ingressgateway] を選択します。
[レーンモード]	[許可モード] を選択します。
[トレースコンテキストのパススルーモード]	[バゲージヘッダーのパススルー] を選択します。
[ルーティングリクエストヘッダー]	x-asm-prefer-tag と入力します。
[スイムレーンサービス]	[Kubernetes クラスタ] ドロップダウンリストから mocka、mockb、mockc サービスが存在するクラスタを選択し、[名前空間] ドロップダウンリストから [default] を選択します。リストで [mocka]、[mockb]、[mockc] サービスを選択し、アイコンをクリックして、これらのサービスを [選択済み] セクションに追加します。

s1、s2、s3 という名前のレーンを作成し、s1 レーンをサンプルサービスの v1 バージョンに、s2 レーンをサンプルサービスの v2 バージョンに、s3 レーンをサンプルサービスの v3 バージョンにバインドします。

[トラフィックレーンの定義] セクションの [トラフィックレーン] ページで、[スイムレーンの作成] をクリックします。
[スイムレーンの作成] ダイアログボックスで、必要なパラメーターを設定し、[OK] をクリックします。

パラメーター	説明
[スイムレーン名]	3 つのレーンをそれぞれ s1、s2、s3 という名前で指定します。
[サービスタグの設定]	[ラベルキー]: ASM_TRAFFIC_TAG に設定します。 [ラベル値]: s1 レーンの場合は v1、s2 レーンの場合は v2、s3 レーンの場合は v3 に設定します。
[サービスの追加]	s1 レーンでは、mocka(default)、mockb(default)、および mockc(default) を選択します。 s2 レーンの場合は、mocka（デフォルト）mockc(既定) とを選択します。 s3 レーンの場合は、mockb（デフォルト）。を選択します。

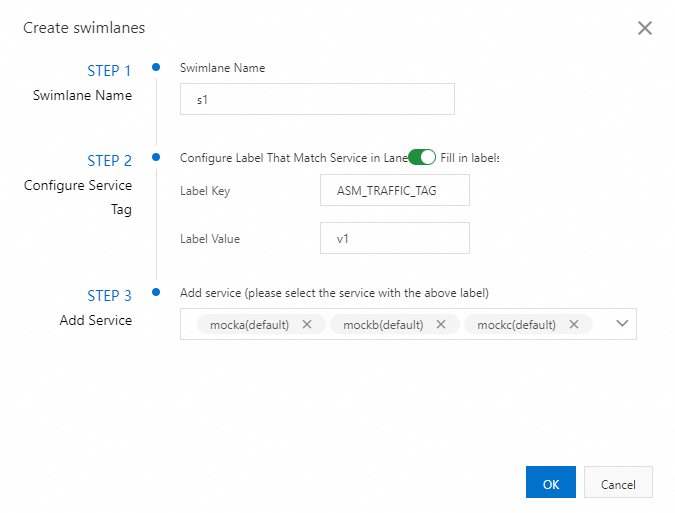

次の図は、s1 レーンの構成を示しています。

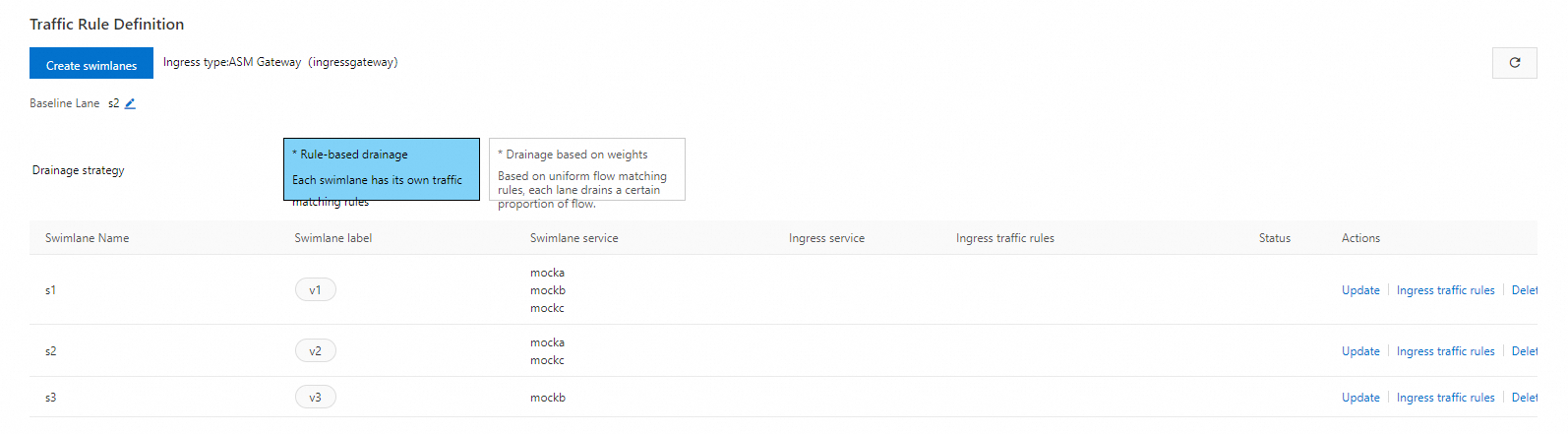

3 つのレーンが作成されると、次の図に示すように、[トラフィックレーンの定義] セクションでそれらを表示できます。

デフォルトでは、レーングループで最初に作成したレーンがベースラインレーンとして設定されます。ただし、ベースラインレーンを変更できます。トラフィックが他のレーンに存在しないサービス宛ての場合、フォールバックメカニズムに従ってリクエストはベースラインレーンに転送されます。ベースラインレーンの変更方法の詳細については、「許可モードでベースラインレーンを変更する」をご参照ください。

ASM コンソールの左側のナビゲーションペインで、[トラフィック管理センター] > [destinationrule] または [virtualservice] を選択して、レーングループ内の各サービスに対して自動的に生成されるデスティネーションルールまたは仮想サービスを表示します。たとえば、次のデスティネーションルールと仮想サービスは、mocka サービスに対して自動的に作成されます。

mocka サービスに対して自動的に作成されるデスティネーションルールと仮想サービスを表示

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  labels:
    asm-system: 'true'
    provider: asm
    swimlane-group: test
  name: trafficlabel-dr-test-default-mocka
  namespace: istio-system
spec:
  host: mocka.default.svc.cluster.local
  subsets:
    - labels:
        ASM_TRAFFIC_TAG: v1
      name: s1
    - labels:
        ASM_TRAFFIC_TAG: v2
      name: s2

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  labels:
    asm-system: 'true'
    provider: asm
    swimlane-group: test
  name: trafficlabel-vs-test-default-mocka
  namespace: istio-system
spec:
  hosts:
    - mocka.default.svc.cluster.local
  http:
    - match:
        - headers:
            x-asm-prefer-tag:
              exact: s1
      route:
        - destination:
            host: mocka.default.svc.cluster.local
            subset: s1
          fallback:
            target:
              host: mocka.default.svc.cluster.local
              subset: s1
    - match:
        - headers:
            x-asm-prefer-tag:
              exact: s2
      route:
        - destination:
            host: mocka.default.svc.cluster.local
            subset: s2
          fallback:
            target:
              host: mocka.default.svc.cluster.local
              subset: s1
    - match:
        - headers:
            x-asm-prefer-tag:
              exact: s3
      route:
        - destination:
            host: mocka.default.svc.cluster.local
            subset: s3
          fallback:
            target:
              host: mocka.default.svc.cluster.local
              subset: s1

統一された重みベースのトラフィックルーティングルールを作成します。

トラフィックルール定義トラフィックレーン重みベースのルーティングトラフィックルーティングルール セクションのページで、セクションのをクリックします。

[統合ルーティング規則の設定] ダイアログボックスで、必要なパラメーターを構成し、[OK] をクリックします。次の例では、レーン内のすべてのサービスの受信リクエストパスが /mock であり、レーンごとに同じトラフィックルーティング規則が構成されていることを前提としています。

パラメーター	説明
[レルム名]	* に設定します。
[リクエスト URI の一致]	[メソッド] パラメーターを [プレフィックス] に設定し、[コンテンツ] パラメーターを / に設定します。

次の図は、統一トラフィックルーティングルールを設定する例を示しています。

3 つのレーンのトラフィックルーティングの重みを設定します。重みは、各レーンに送信されるトラフィックの比率を決定します。

[トラフィックレーンの定義] セクションの [トラフィックレーン] ページで、[トラフィックルーティングの重み] 列の数値の横にある トラフィックルーティングの重みを編集OK ボタンをクリックします。ダイアログボックスで、必要なパラメーターを設定し、をクリックします。

パラメーター	説明
[イングレスサービス]	3 つのレーンすべてで mocka.default.svc.cluster.local に設定します。
[重み値]	s1 レーンの場合は、値を 60 に設定します。 s2 レーンの場合は、値を 20 に設定します。 s3 レーンの場合は、値を 20 に設定します。

次の図は、トラフィックルーティングの重みを設定する例を示しています。

ステップ 3: エンドツーエンドカナリーリリース機能が有効になっていることを確認する

イングレスゲートウェイのパブリック IP アドレスを取得します。詳細については、「ステップ 2: ASM イングレスゲートウェイの IP アドレスを取得する」をご参照ください。
次のコマンドを実行して、環境変数を設定します。 xxx.xxx.xxx.xxx は前のステップで取得した IP アドレスです。
```
export ASM_GATEWAY_IP=xxx.xxx.xxx.xxx
```
エンドツーエンドカナリーリリース機能が有効になっていることを確認します。
1. 次のコマンドを実行して、3 つのレーン内のサービスの呼び出しを表示します。
```
for i in {1..100};  do curl http://${ASM_GATEWAY_IP}/ ;  echo ''; sleep 1; done;
```
  期待される出力:
```
-> mocka(version: v1, ip: 192.168.0.193)-> mockb(version: v1, ip: 192.168.0.1)-> mockc(version: v1, ip: 192.168.0.190)
// 以降同様の出力
```
  出力は、トラフィックが約 6:2:2 の比率で s1、s2、s3 レーンに送信され、s1 がベースラインレーンとして使用されていることを示しています。トレースに特定のバージョンのサービスが存在しない場合、s1 レーンの対応するサービスが呼び出されます。
