Container Service for Kubernetes:Keycloak を OIDC プロバイダーとして使用して ID を検証する

前提条件

• ACK マネージドクラスターが作成されていること、およびクラスターのバージョンが 1.22 以降であること。

• クラスターの kubeconfig ファイルを取得し、kubectl を使用してクラスターに接続していること。

• Nginx Ingress Controller がインストールされていること。

• (オプション) jwt-cli がインストールされていること。これは JSON Web トークン (JWT) の解析に使用されます。

環境のセットアップ

• Keycloak サービス用のドメイン名を準備します。

• 証明書

  本番環境で Keycloak のセキュリティを確保するには、次のコマンドを実行してルート証明書とサーバー証明書を生成します。サーバー証明書のサブジェクト代替名 (SAN) には、Keycloak サービス用に準備したドメイン名が含まれている必要があります。

  openssl genrsa -out rootCA.key 2048 # CA キーを生成します。
  openssl req -x509 -new -nodes -key rootCA.key -sha256 -days 3650 -out rootCA.crt # CA 証明書を生成します。
  openssl genrsa -out server.key 2048 # サーバーキーを生成します。
  openssl req -new -key server.key -out server.csr
  openssl x509 -req -in server.csr -CA rootCA.crt -CAkey rootCA.key -CAcreateserial -out server.crt -days 3650 -sha256 -extensions v3_req -extfile <(echo '[v3_req]'; echo 'subjectAltName = DNS:${Service domain name}')

• データベース

  デフォルトでは、Keycloak のデータはローカルファイルに永続化されます。本番環境では、データをデータベースに永続化する必要があります。次の表に、Keycloak でサポートされているデータベースエンジンとバージョンを示します。

  データベース	オプション値	バージョン
  MariaDB Server	mariadb	10.11
  Microsoft SQL Server	mssql	2022
  MySQL	mysql	8.0
  Oracle Database	oracle	19.3
  PostgreSQL	postgres	15

この例では、ApsaraDB RDS for MySQL を使用して Keycloak データを永続化します。Keycloak という名前のデータベースが作成されます。データベースインスタンスの作成と使用方法の詳細については、「ApsaraDB RDS for MySQL インスタンスの作成と設定」をご参照ください。

ステップ 1: ACK マネージドクラスターに Keycloak をデプロイする

1. ACK マネージドクラスターに Keycloak サービスをデプロイします。

   1. keycloak.yaml という名前のファイルを作成し、次の内容をファイルに追加します。

      apiVersion: v1
      kind: Service
      metadata:
        labels:
          app: keycloak
        name: keycloak
        namespace: default
      spec:
        ports:
          - name: http
            port: 80
            protocol: TCP
            targetPort: 8080
        selector:
          app: keycloak
        type: ClusterIP

   2. 次のコマンドを実行して、ACK マネージドクラスターに Keycloak サービスをデプロイし、サービスを内部アクセスに公開します。

      kubectl apply -f keycloak.yaml

2. 関連する構成をデプロイします。

   1. keycloak-secret.yaml という名前のファイルを作成し、次の内容をファイルに追加します。

      次のデータベース構成は、Keycloak という名前のデータベースに接続するために使用されます。管理者構成は、初めて Keycloak にログインするために使用されます。

      apiVersion: v1
      data:
        db_passwd: ${Base64 でエンコードされたデータベースパスワード}
        db_username: ${Base64 でエンコードされたデータベースユーザー名}
        db_url: ${Base64 でエンコードされたデータベース URL/ホスト}
        keycloak_admin: ${Base64 でエンコードされた Keycloak 管理者ユーザー名}
        keycloak_admin_password: ${Base64 でエンコードされた Keycloak 管理者パスワード}
      kind: Secret
      metadata:
        name: keycloak-secret
        namespace: default
      type: Opaque

   2. 次のコマンドを実行して構成をデプロイします。

      kubectl apply -f keycloak-secret.yaml

   3. keylock-pki.yaml という名前のファイルを作成し、次の内容をファイルに追加します。

      apiVersion: v1
      data:
        tls.crt: ${Base64 でエンコードされたサーバー証明書}
        tls.key: ${Base64 でエンコードされたサーバー秘密鍵}
      kind: Secret
      metadata:
        name: keycloak-pki
        namespace: default
      type: IngressTLS

   4. 次のコマンドを実行してサーバー証明書をデプロイします。

      kubectl apply -f keycloak-pki.yaml

3. Ingress を作成します。

   1. keycloak-ingress.yaml という名前のファイルを作成し、次の内容をファイルに追加します。

      次のコードブロックのサービスドメイン名を、Keycloak サービス用に準備したドメイン名に置き換えます。

      apiVersion: networking.k8s.io/v1
      kind: Ingress
      metadata:
        labels:
          ingress-controller: nginx
        name: keycloak
        namespace: default
      spec:
        ingressClassName: nginx
        rules:
          - host: ${サービスドメイン名}
            http:
              paths:
                - backend:
                    service:
                      name: keycloak
                      port:
                        number: 80
                  path: /
                  pathType: ImplementationSpecific
        tls:
          - hosts:
              - ${サービスドメイン名}
            secretName: keycloak-pki

   2. 次のコマンドを実行して Ingress をデプロイします。

      kubectl apply -f keycloak-ingress.yaml

      Ingress がデプロイされると、パブリックにアクセス可能な IP アドレスが生成されます。サービスドメイン名はこの IP アドレスに解決されます。

4. Keycloak Deployment をデプロイします。

   1. keycloak-deploy.yaml という名前のファイルを作成し、次の内容をファイルに追加します。

      keycloak-deploy.yaml ファイルの内容を表示

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        labels:
          app: keycloak
        name: keycloak
        namespace: default
      spec:
        selector:
          matchLabels:
            app: keycloak
        template:
          metadata:
            labels:
              app: keycloak
          spec:
            containers:
              - args:
                  - start-dev
                env:
                  - name: KEYCLOAK_ADMIN
                    valueFrom:
                      secretKeyRef:
                        key: keycloak_admin
                        name: keycloak-secret
                  - name: KEYCLOAK_ADMIN_PASSWORD
                    valueFrom:
                      secretKeyRef:
                        key: keycloak_admin_password
                        name: keycloak-secret
                  - name: KC_PROXY
                    value: edge
                  - name: KC_DB_URL_HOST
                    valueFrom:
                      secretKeyRef:
                        key: db_url
                        name: keycloak-secret
                  - name: KC_DB
                    value: mysql
                  - name: KC_DB_USERNAME
                    valueFrom:
                      secretKeyRef:
                        key: db_username
                        name: keycloak-secret
                  - name: KC_DB_PASSWORD
                    valueFrom:
                      secretKeyRef:
                        key: db_passwd
                        name: keycloak-secret
                image: 'quay.io/keycloak/keycloak:latest'
                imagePullPolicy: Always
                name: keycloak
                ports:
                  - containerPort: 8080
                    name: http
                    protocol: TCP
                readinessProbe:
                  httpGet:
                    path: /realms/master
                    port: 8080

   2. 次のコマンドを実行して Keycloak Deployment をデプロイします。

      kubectl apply -f keycloak-deploy.yaml

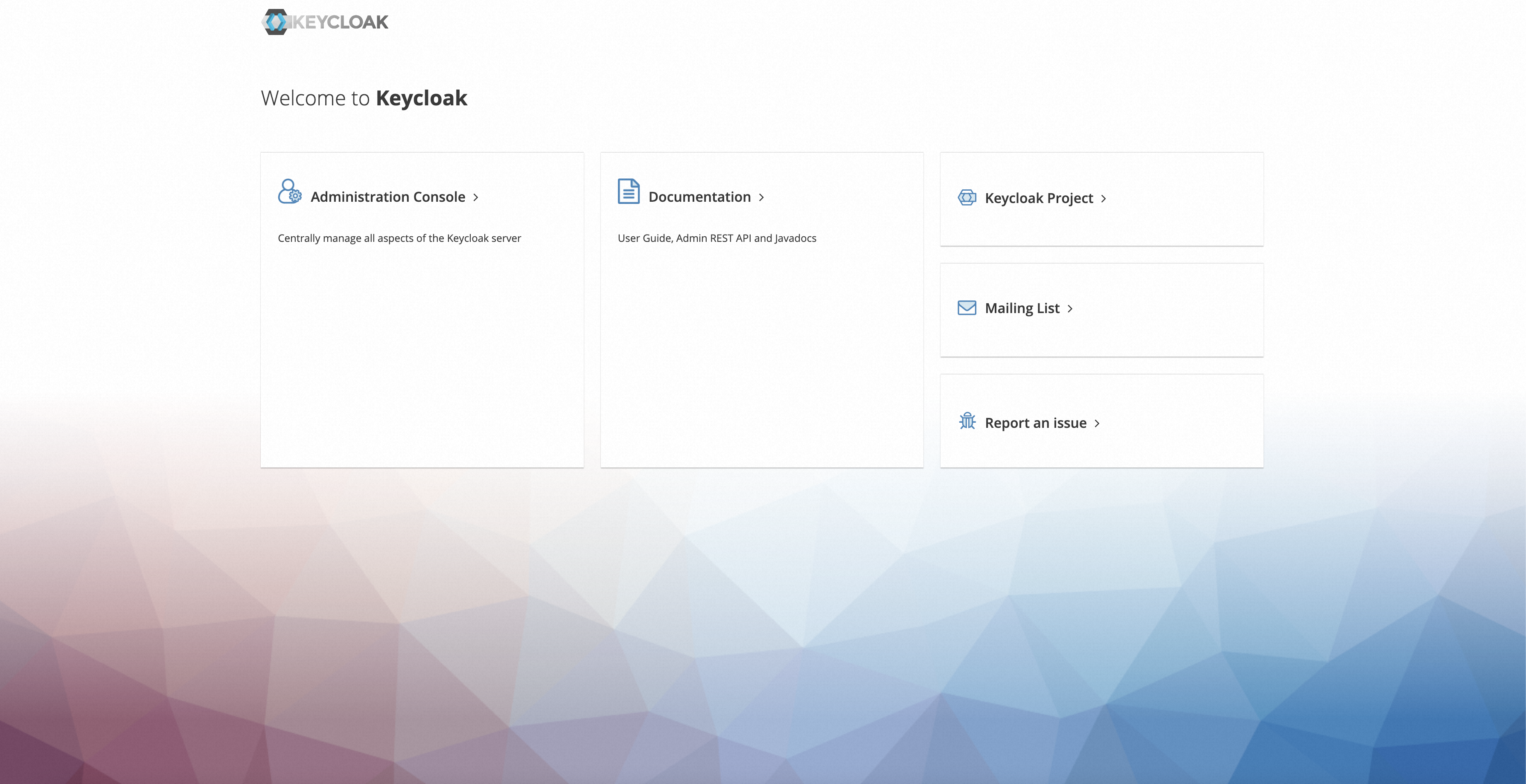

5. ブラウザで https://${Keycloak Service domain name} を入力して Keycloak サービスにアクセスします。次のページが表示された場合、サービスは正常にデプロイされています。

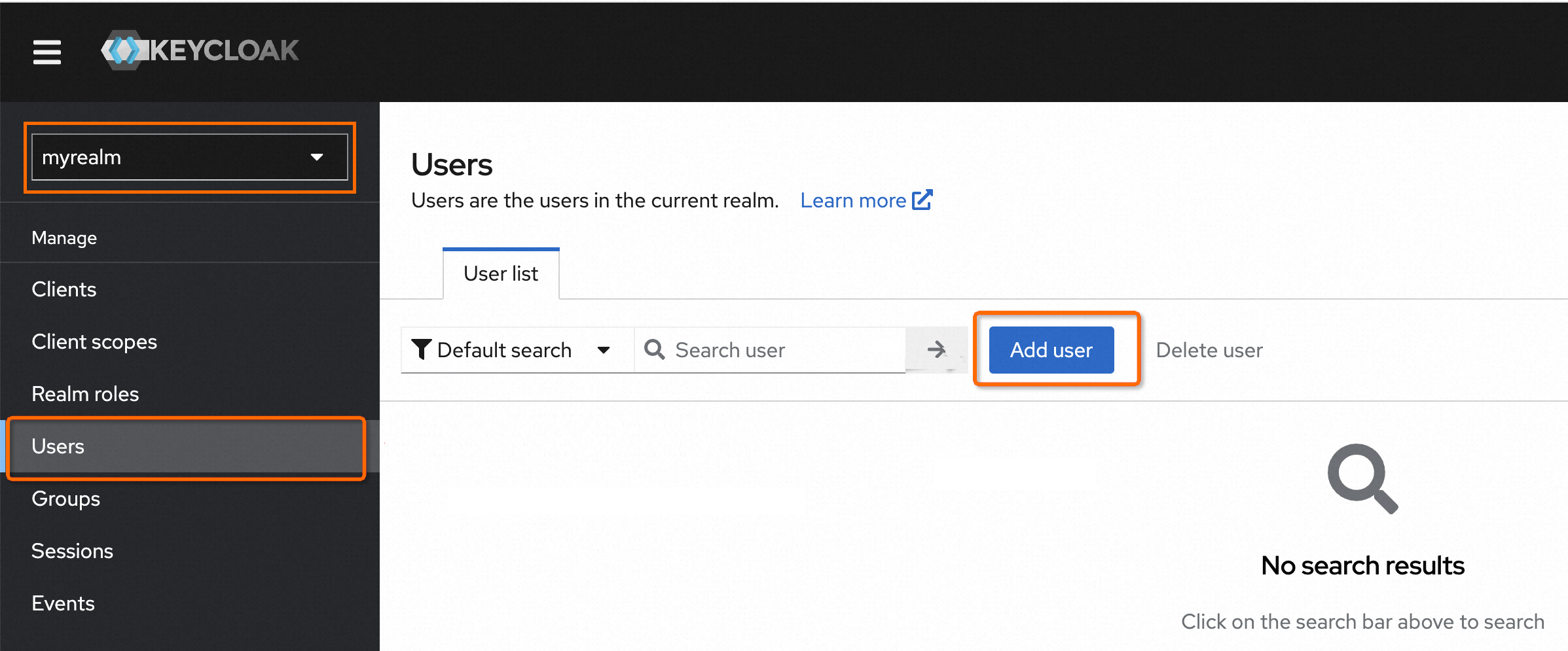

ステップ 2: Keycloak をデプロイする

ステップ 3: Kube API Server パラメーターを設定する

Kubernetes は OIDC プロトコルをサポートしており、外部 ID プロバイダー (IdP) と連携して ID を検証できます。ID 検証を有効にするには、ACK マネージドクラスターの Kube API Server コンポーネントに関連する OIDC パラメーターを設定する必要があります。

1. ACK コンソールにログインします。左側のナビゲーションウィンドウで、[クラスター] をクリックします。

2. クラスター ページで、管理するクラスターを見つけてその名前をクリックします。左側のナビゲーションウィンドウで、[アドオン] をクリックします。

3. [コンポーネント管理] ページの [コアコンポーネント] タブで Kube API Server コンポーネントを見つけ、カードの右下隅にある [設定] をクリックします。

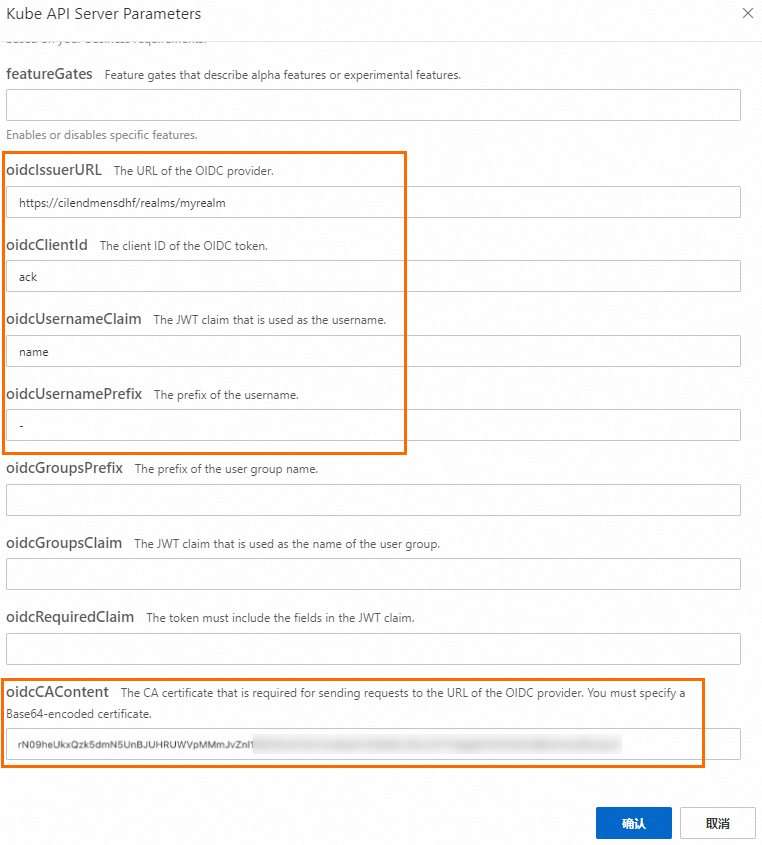

4. [Kube API Server パラメーター] ページで、次のパラメーターを設定し、他のパラメーターはデフォルト設定のままにして、[確認] をクリックします。

   パラメーター	説明
   oidcIssuerURLOIDC プロバイダー URL	https://${Keycloak Service domain name}/realms/myrealm/.well-known/openid-configuration にアクセスし、issuer に対応する値を oidcIssuerURL に入力します。この例では、https://${Keycloak Service domain name}/realms/myrealm です。 重要 クラスター内の API Server は、oidcIssuerURL 設定項目で指定されたアドレスにアクセスします。サービスドメイン名がパブリックドメイン名の場合は、クラスターでインターネットアクセスが有効になっていることを確認してください。詳細については、「クラスターのインターネットアクセスを有効にする」をご参照ください。 クラスターでインターネットアクセスを有効にしても API Server が oidcIssuerURL 設定項目で指定されたアドレスにアクセスできない場合は、kubectl get endpoints を使用して Kubernetes バックエンドの IP アドレスの数を確認できます。 IP アドレスが複数ある場合は、Worker ノードにログインして oidcIssuerURL へのアクセスを試み、インターネット設定、セキュリティグループルール、その他の設定を確認してください。 IP アドレスが 1 つしかない場合は、チケットを送信してサポートを依頼してください。
   OidcClientIdOIDC トークン クライアント ID	クライアント設定セクションの ステップ 2 で指定したクライアント ID を入力します。この例では、ack と入力します。

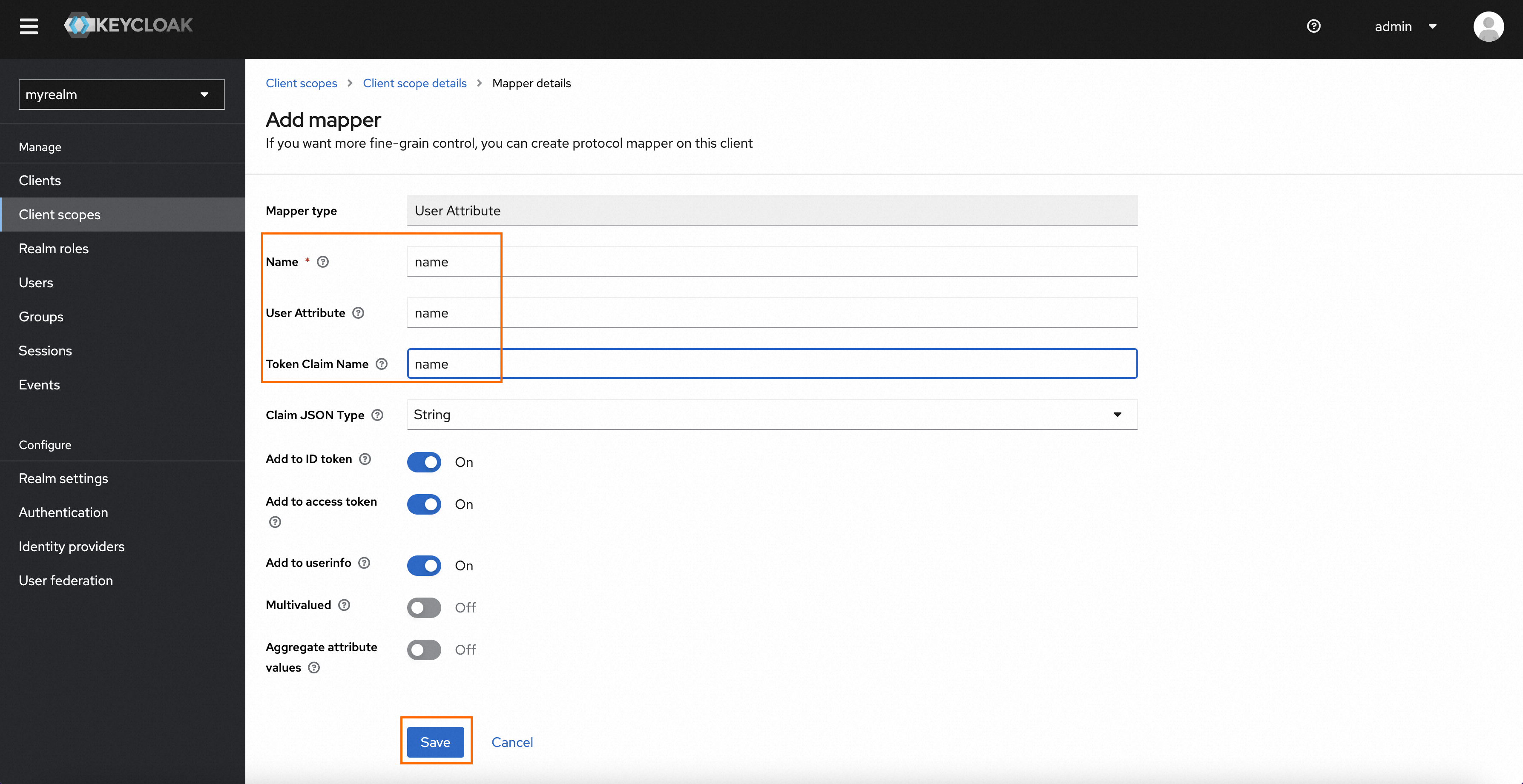

   oidcUsernameClaim ユーザー名 JWT Claim	クライアントスコープ設定セクションの ステップ 5 で指定した Token Claim Name パラメーターの値を入力します。この例では、name と入力します。これはクラスター内のユーザーの ID です。
   oidcUsernamePrefix ユーザー名プレフィックス	ハイフン (-) を入力します。これは、プレフィックスが指定されていないことを意味します。
   oidcCAContent OIDC プロバイダーの URL にリクエストを送信するために必要な Base64 でエンコードされた CA 証明書	環境のセットアップセクションの 証明書 で生成された Base64 でエンコードされたルート証明書を入力します。

ステップ 4: ID を検証する

1. 次のコマンドを実行して ID トークンを要求します。次に、リクエストボディから ID トークンを取得します。

   curl -ks -X POST https://${Keycloak Service domain name}/realms/myrealm/protocol/openid-connect/token \
   -d grant_type=password -d client_id=ack \
   -d username=myuser -d password=${Password used to log on to Keycloak} -d scope=openid \
   -d client_secret=${クライアントクレデンシャル}

   次の変数を置き換える必要があります。

   置き換える変数	説明
   Keycloak サービスドメイン名	Keycloak サービス用に準備したドメイン名に置き換えます。
   password	ステップ 1 の ステップ 2.a で指定したパスワードに置き換えます。

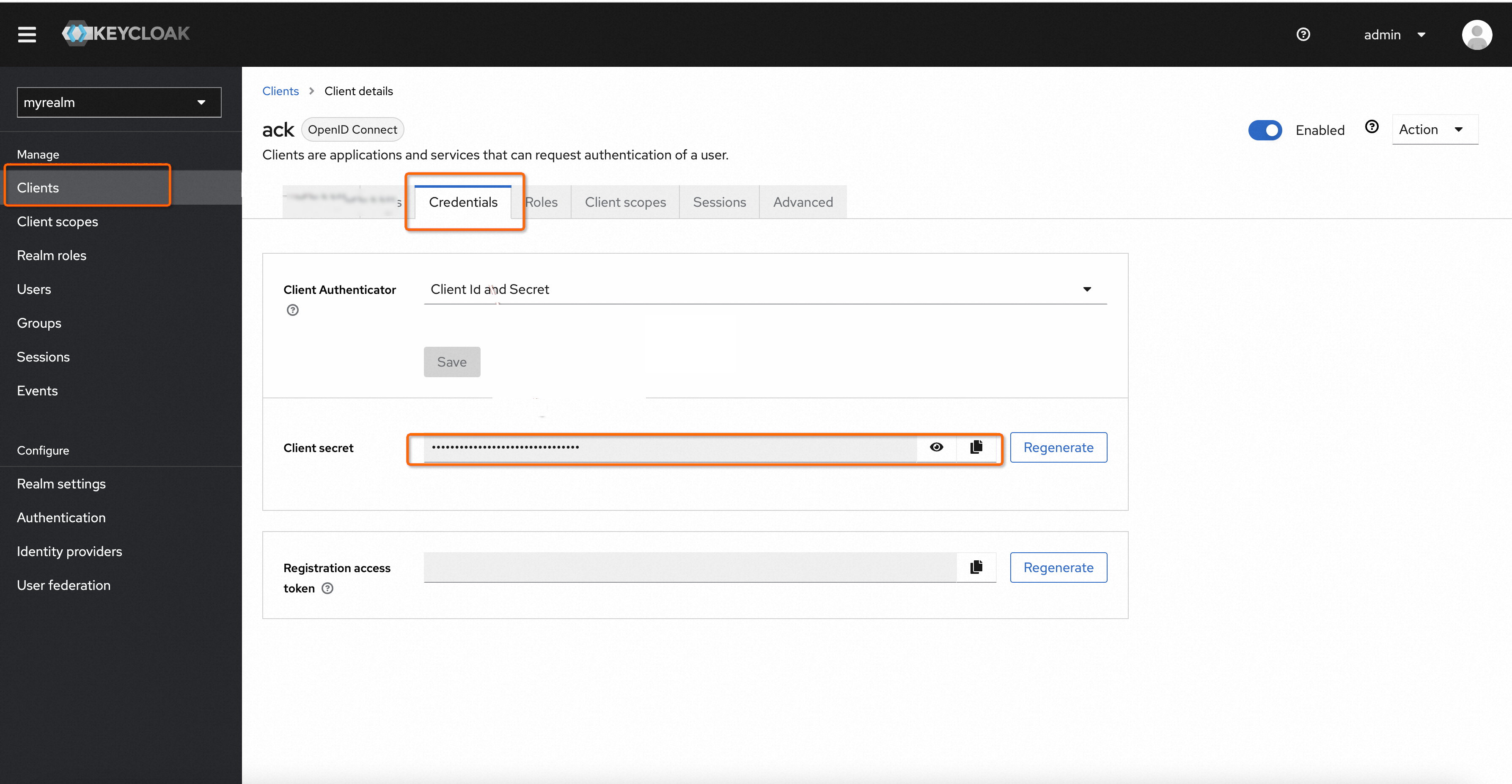

   client_secret	Keycloak コンソールにログインします。[Clients] ページで ack という名前のクライアントを選択し、[Credentials] をクリックして、[Client Secret] パラメーターの値をコピーします。

2. オプション: jwt-cli を使用してトークンを解析すると、出力には iss が API サーバー用に設定された oidcIssuerURL であり、name フィールドが前のクライアントスコープセクションの ステップ 5 で設定された User Attribute であることが示されます。

3. 次の YAML コンテンツを使用して ClusterRole を作成します。

   kind: ClusterRole
   apiVersion: rbac.authorization.k8s.io/v1
   metadata:
     name: keycloak-example
   rules:
     - apiGroups: [""]
       resources: ["namespaces"]
       verbs: ["get","list"] # ロールに名前空間情報の読み取りを許可します。
   ---
   kind: ClusterRoleBinding
   apiVersion: rbac.authorization.k8s.io/v1
   metadata:
     name: ack-crb
   roleRef:
     apiGroup: rbac.authorization.k8s.io
     kind: ClusterRole
     name: keycloak-example
   subjects:
   - kind: User
     name: ack
     apiGroup: rbac.authorization.k8s.io

4. 次のコマンドを実行して API サーバーにリクエストを送信します。

   curl -k https://${API server address}/api/v1/namespaces -H "Authorization: Bearer ${id トークン}"

   • API サーバーアドレス: クラスターがデプロイされているネットワークに基づいて API サーバーアドレスを入力します。コンテナサービス管理コンソールの[クラスター情報] ページの[基本情報] タブに移動し、ネットワークセクションで[API サーバーパブリックエンドポイント]と[API サーバー内部エンドポイント]を確認します。

   • id token: ステップ 1 で取得した ID トークンを指定します。

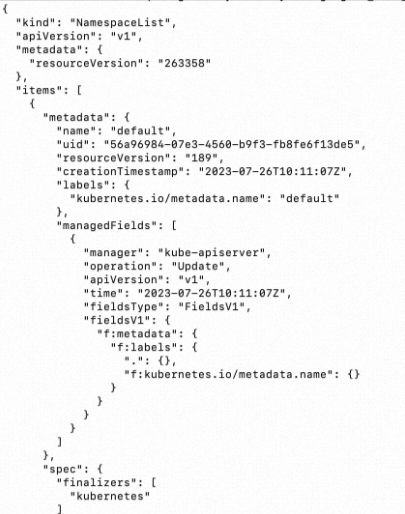

   リクエストが送信されると、次の名前空間情報が返されます。

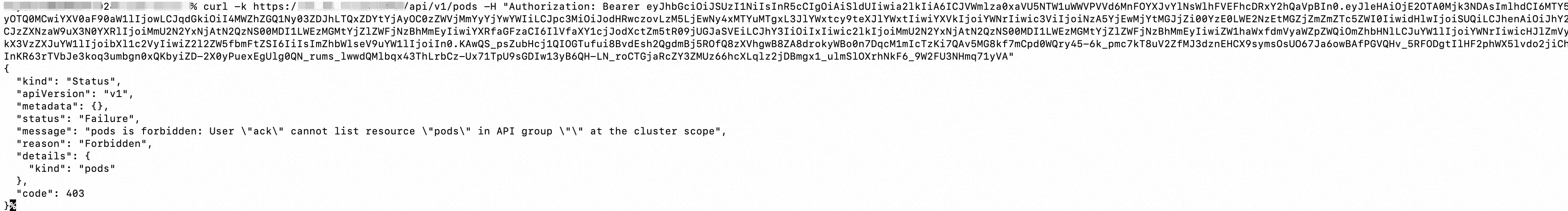

   現在のユーザーがアクセスを許可されていないリソースを要求するために別のリクエストを送信します。出力は、Kubernetes が ack ユーザーを識別し、ユーザーの権限を検証することを示しています。
