Simple Message Queue (旧称：MNS) を使用したワークフローのトリガー - Container Service for Kubernetes

ワークフロークラスターを Alibaba Cloud Simple Message Queue (旧 MNS) と統合できます。Simple Message Queue (旧 MNS) をメッセージブローカーとして使用してさまざまなイベントソースに接続することで、イベント駆動型でワークフローをトリガーできます。Object Storage Service (OSS) や EventBridge からのイベントなど、新しいイベントが発生すると、Simple Message Queue (旧 MNS) はメッセージを受信します。メッセージが定義されたイベントトリガー条件を満たす場合、Argo は自動的にワークフローを実行します。

前提条件

次のサービスと機能が有効になっている必要があります。
- イベント駆動型機能の有効化
- Simple Message Queue (旧称：MNS) のアクティブ化と権限の付与。この機能では、Simple Message Queue (旧称：MNS) の料金が発生します。詳細については、「課金」をご参照ください。
ワークフロークラスターを作成し、Alibaba Cloud Argo CLI をダウンロードしておく必要があります。

ステップ 1：EventBus の作成

EventBus は、名前空間内のイベント駆動型のワークフローで共有できます。NATS または Simple Message Queue (旧称：MNS) を使用して EventBus を作成できます。すでに EventBus を作成している場合は、「ステップ 2：EventSource の作成」に進んでください。

NATS

event-bus.yaml ファイルを作成します。設定例：

apiVersion: argoproj.io/v1alpha1
kind: EventBus
metadata:
  name: default
spec:
  nats:
    native:
      replicas: 3
      auth: token

次のコマンドを実行して EventBus を作成します：
```
kubectl apply -f event-bus.yaml
```
説明
コマンドが成功すると、default 名前空間に EventBus Pod が作成されます。以降の操作は同じ名前空間で実行する必要があります。
次のコマンドを実行して EventBus Pod が起動したことを確認します：
```
kubectl get pod
```

MNS

MNS コンソールにログインします。
[トピック] ページで、argoeventbus という名前のトピックを作成します。次に、[トピック詳細] ページで、エンドポイント セクションからエンドポイントを取得します。
管理者権限を持つ RAM ユーザーとして RAM コンソールにログオンします。
RAM ユーザーを作成し、AliyunMNSFullAccess 権限を付与して、RAM ユーザーのアクセスキー ID とアクセスキーシークレットを取得します。
詳細については、「RAM ユーザーの作成」、「RAM ユーザーの権限管理」、「AccessKey の作成」、および「RAM ユーザーの AccessKey 情報を表示」をご参照ください。
次のコマンドを実行して、AccessKey ID と AccessKey secret を格納する Secret を作成します。
```
kubectl create secret generic mns-secret\
  --from-literal=accesskey=*** \
  --from-literal=secretkey=***
```

event-bus-mns.yaml ファイルを作成し、例のプレースホルダー値を独自の値に置き換えます。

topic: この値をステップ 2 で作成した Simple Message Queue (旧 MNS) トピックの名前に置き換えます。
endpoint: ステップ 2 で取得したエンドポイントに置き換えます。

apiVersion: argoproj.io/v1alpha1
kind: EventBus
metadata:
  name: default
spec:
  alimns:
    accessKey:
      key: accesskey
      name: mns-secret
    secretKey:
      key: secretkey
      name: mns-secret
    topic: argoeventbus  # Simple Message Queue (旧称：MNS) のトピック名。
    endpoint: http://165***368.mns.<region>.aliyuncs.com  # Simple Message Queue (旧称：MNS) のエンドポイント。

次のコマンドを実行して、event-bus-mns.yaml ファイルを適用し、EventBus リソースを作成します。
```
kubectl apply -f event-bus-mns.yaml
```

ステップ 2：EventSource の作成

MNS コンソールにログインします。
キュー ページで、test-event-queue という名前のキューを作成します。次に、キューの詳細 ページで、エンドポイント セクションからエンドポイントを取得します。
説明
Simple Message Queue (旧称：MNS) で EventBus を作成した場合は、ステップ 3 から 5 をスキップしてステップ 6 に進むことができます。
管理権限を持つ RAM ユーザーとして、RAM コンソールにログインします。
RAM ユーザーを作成し、その RAM ユーザーに AliyunMNSFullAccess 権限を付与し、RAM ユーザーの AccessKey ID と AccessKey secret を取得します。
詳細については、「RAM ユーザーの作成」、「RAM ユーザーの権限管理」、「AccessKey の作成」、および「RAM ユーザーの AccessKey 情報を表示」をご参照ください。
次のコマンドを実行して、AccessKey ID と AccessKey secret を格納する Secret を作成します。
```
kubectl create secret generic mns-secret\
  --from-literal=accesskey=*** \
  --from-literal=secretkey=***
```

event-source.yaml ファイルを作成し、サンプル内のプレースホルダー値を独自の値に置き換えます。

queue: この値は、ステップ 2 で作成した Simple Message Queue (旧 MNS) キューの名前に置き換えます。
endpoint: この値を、ステップ 2 で取得したエンドポイントに置き換えます。

apiVersion: argoproj.io/v1alpha1
kind: EventSource
metadata:
  name: ali-mns
spec:
  mns:
    example:
      jsonBody: true
      accessKey:
        key: accesskey
        name: mns-secret
      secretKey:
        key: secretkey
        name: mns-secret
      queue: test-event-queue # Simple Message Queue (旧称：MNS) のキュー名。
      waitTimeSeconds: 20
      endpoint: http://165***368.mns.<region>.aliyuncs.com # Simple Message Queue (旧称：MNS) のエンドポイント。

次のコマンドを実行して、event-source.yaml ファイルを適用し、EventSource リソースを作成します。
```
kubectl apply -f event-source.yaml
```
次のコマンドを実行して、EventSource Pod が正常に起動したことを確認します。
```
kubectl get pod
```

ステップ 3：Sensor の作成

event-sensor.yaml ファイルを作成し、イベントセンサー内にワークフロー定義を埋め込みます。以下にイベントセンサーの設定例を示します。

サンプルコード

apiVersion: argoproj.io/v1alpha1
kind: Sensor
metadata:
  name: ali-mns
spec:
  template:
    serviceAccountName: default
  dependencies:
    - name: test-dep
      eventSourceName: ali-mns    # EventSource 名と一致させます。
      eventName: example          # EventSource で定義されたイベント名と一致させます。
  triggers:
    - template:
        name: mns-workflow
        k8s:
          operation: create
          source:
            resource:
              apiVersion: argoproj.io/v1alpha1    # ワークフロー定義を埋め込みます。
              kind: Workflow
              metadata:
                generateName: ali-mns-workflow-
              spec:
                entrypoint: whalesay
                arguments:
                  parameters:        # イベントの内容を渡します。
                    - name: message
                      # この値は上書きされます
                      value: hello world
                templates:
                  - name: whalesay
                    inputs:
                      parameters:
                        - name: message
                    container:
                      image: docker/whalesay:latest
                      command: [cowsay]
                      args: ["{{inputs.parameters.message}}"]
          parameters:
            - src:        # イベントの内容を解析し、ワークフローに渡します。
                dependencyName: test-dep
                dataKey: body
              dest: spec.arguments.parameters.0.value

event-sensor.yaml ファイルを適用して Sensor リソースを作成します。
```
kubectl apply -f event-sensor.yaml
```
次のコマンドを実行して、Sensor Pod が正常に起動したことを確認します。
```
kubectl get pod
```

説明

Simple Message Queue (旧称：MNS) を使用して EventBus を作成した場合、Sensor の作成後に、対応する Simple Message Queue (旧称：MNS) キューが自動的に作成されます。キューの命名形式は ackone-argowf-<namespace>-<sensor-name>-<sensor-uid> です。

ステップ 4：ワークフローのトリガーテスト

MNS コンソールにログインします。
キュー ページで、test-event-queue という名前のキューを見つけ、アクション 列の メッセージの送受信 をクリックします。
「メッセージの送信」ページで、メッセージ内容に test trigger argo workflow を入力し、メッセージの送信 をクリックします。
クラスター内のワークフローのステータスを確認します。
```
argo list
```
期待される出力は次のとおりです。
```
NAME                     STATUS    AGE   DURATION   PRIORITY
ali-mns-workflow-5prz7   Running   6s    6s         0
```

ワークフローのログを表示して、メッセージの内容を確認します。

argo logs ali-mns-workflow-5prz7

重要

コマンド内のワークフロー名は、前の手順で返された名前と同じである必要があります。ali-mns-workflow-5prz7 は一例です。実際の環境の名前に置き換えてください。
メッセージの内容は Base64 エンコードされています。

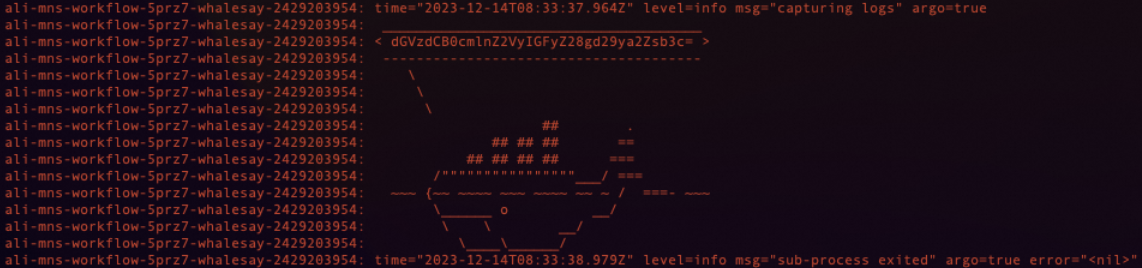

期待される出力は次のとおりです。

ali-mns-workflow-5prz7-whalesay-2429203954: time="2023-12-14T08:33:37.964Z" level=info msg="capturing logs" argo=true
ali-mns-workflow-5prz7-whalesay-2429203954:
ali-mns-workflow-5prz7-whalesay-2429203954:  < dGVzdCB0cmlnZ2VyIGFyZ28gd29ya2Zsb3c= >
ali-mns-workflow-5prz7-whalesay-2429203954:  -----------------------------------------
ali-mns-workflow-5prz7-whalesay-2429203954:     \
ali-mns-workflow-5prz7-whalesay-2429203954:      \
ali-mns-workflow-5prz7-whalesay-2429203954:       \
ali-mns-workflow-5prz7-whalesay-2429203954:                     ##        .
ali-mns-workflow-5prz7-whalesay-2429203954:               ## ## ##       ==
ali-mns-workflow-5prz7-whalesay-2429203954:            ## ## ## ##      ===
ali-mns-workflow-5prz7-whalesay-2429203954:        /""""""""""""""""___/ ===
ali-mns-workflow-5prz7-whalesay-2429203954:   ~~~ {~~ ~~~~ ~~~ ~~~~ ~~ ~ /  ===- ~~~
ali-mns-workflow-5prz7-whalesay-2429203954:        \______ o          __/
ali-mns-workflow-5prz7-whalesay-2429203954:         \    \        __/
ali-mns-workflow-5prz7-whalesay-2429203954:           \____\______/
ali-mns-workflow-5prz7-whalesay-2429203954: time="2023-12-14T08:33:38.979Z" level=info msg="sub-process exited" argo=true error="<nil>"

ステップ 5：リソースのクリーンアップ

リソースをクリーンアップします。
- Sensor を削除します。
```
kubectl delete sensor ali-mns
```
- EventSource を削除します。
```
kubectl delete eventsource ali-mns
```
- EventBus を削除します。
```
kubectl delete eventbus default
```
Pod のステータスを確認し、関連するすべての Pod が終了したことを確認します。
```
kubectl get pod
```
