Container Service for Kubernetes:Notation と Ratify を使用した OCI アーティファクトの署名と署名検証

関連概念

notation-alibabacloud-secret-manager: オープンソースの Notation プロジェクトの仕様に従って開発されたプラグインです。このプラグインを使用すると、Alibaba Cloud Key Management Service (KMS) で管理されるキーを使用して、ACR で管理されるイメージに署名できます。

Ratify: Kubernetes クラスターで実行されるバイナリ実行可能検証エンジンです。Ratify は、イメージ署名やソフトウェア部品表 (SBOM) などのセキュリティメタデータをクラウドネイティブアーティファクトに挿入して検証します。ポリシー要件を満たすアーティファクトのみがクラスターにデプロイされるようにします。

前提条件

• Kubernetes 1.20 以降を実行する ACK マネージドクラスター、ACK 専用クラスター、または ACK Serverless クラスター を作成済みであること。詳細については、「ACK マネージドクラスターの作成」、「ACK 専用クラスターの作成 (廃止)」、または「ACK Serverless クラスターの作成」をご参照ください。

• Container Registry Enterprise Edition (Advanced Edition) インスタンスを作成済みであること。詳細については、「Container Registry Enterprise Edition インスタンスの作成」をご参照ください。

• Notation CLI をインストール済みであること。

• KMS インスタンスを購入して有効化済みであること。詳細については、「KMS インスタンスの購入と有効化」をご参照ください。

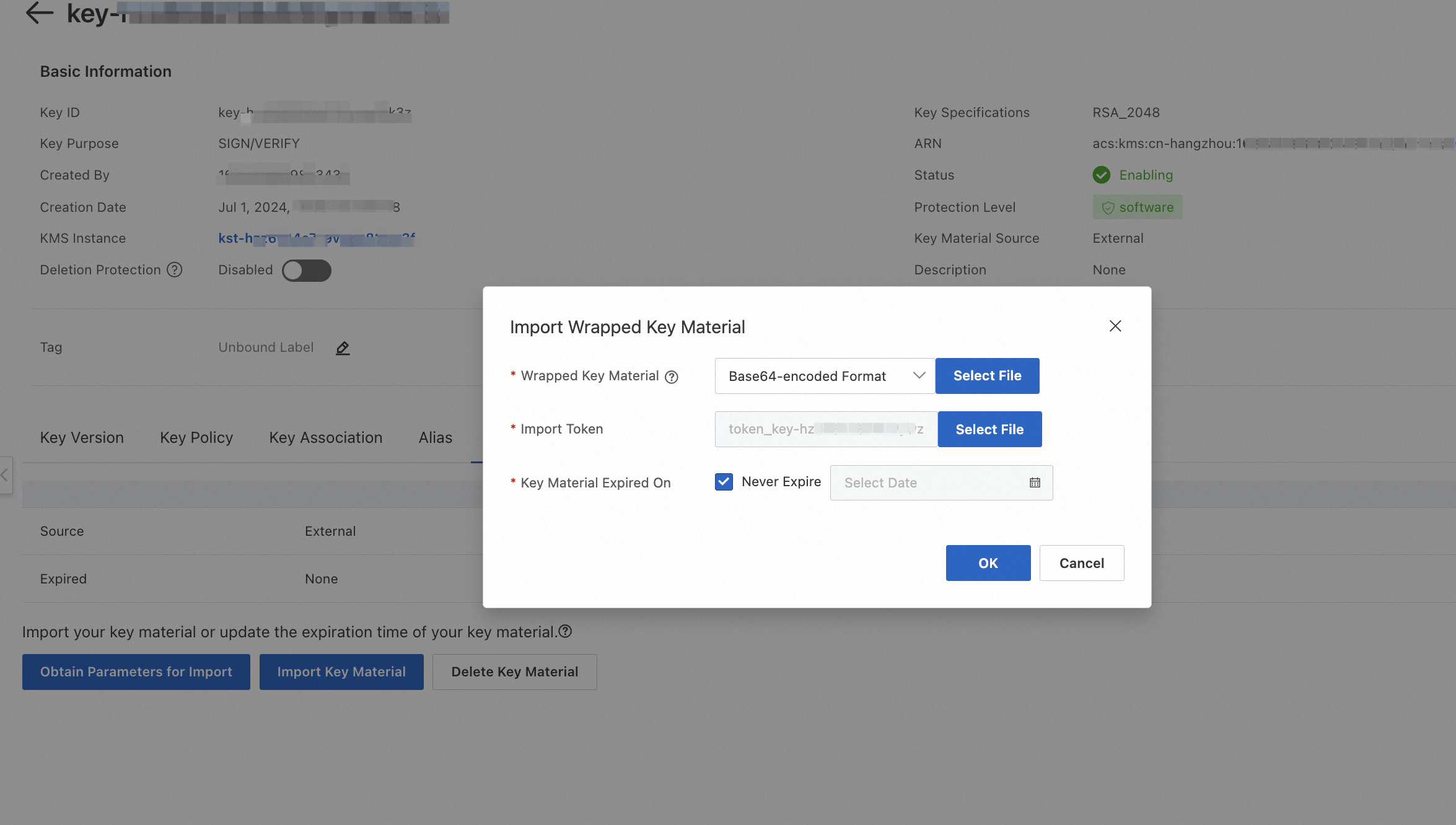

ステップ 1: KMS インスタンスで管理されるキーの取得

Key Management Service (KMS) は、簡素化された、信頼性が高く、安全で、コンプライアンスに準拠した認証情報管理とデータ暗号化のためのオールインワンプラットフォームです。notation-alibabacloud-secret-manager プラグインを使用して、KMS で作成および管理されるキー、または KMS にインポートされた自己署名キーでアーティファクトに署名できます。

ステップ 2: notation-alibabacloud-secret-manager プラグインのインストール

notation-alibabacloud-secret-manager プラグインは、オープンソースの Notation プロジェクトの仕様に従って開発されています。このプラグインを使用すると、Alibaba Cloud KMS で管理されるキーを使用して、ACR で管理されるイメージに署名できます。

1. お使いのオペレーティングシステム用のプラグインをダウンロードします。その他のバージョンについては、「notation-alibabacloud-secret-manager」をご参照ください。

   • Linux_arm64

     wget  https://notation-alibabacloud-secret-manager.oss-cn-hangzhou.aliyuncs.com/dist/v0.1.2/notation-alibabacloud-secret-manager_Linux_arm64.tar.gz

   • Linux_X86_64

     wget https://notation-alibabacloud-secret-manager.oss-cn-hangzhou.aliyuncs.com/dist/v0.1.2/notation-alibabacloud-secret-manager_Linux_x86_64.tar.gz

2. 次のコマンドを実行して、プラグイン用のディレクトリを作成します。

   mkdir -p  /root/.config/notation/plugins/alibabacloud.secretmanager.plugin/

3. 次のコマンドを実行して、プラグインパッケージを指定されたディレクトリに解凍します。

   tar -xvf notation-alibabacloud-secret-manager_Linux_<Version>.tar.gz  -C /root/.config/notation/plugins/alibabacloud.secretmanager.plugin/

4. 環境変数を設定します。

   export ALIBABA_CLOUD_ACCESS_KEY_ID=your_access_key_id
   export ALIBABA_CLOUD_ACCESS_KEY_SECRET=your_access_key_secret
   export ALIBABA_CLOUD_KMS_INSTANCE_ENDPOINT=your_kms_endpoint
   export ALIBABA_CLOUD_KMS_CLIENTKEY_FILEPATH=your_clientkey_filepath
   export ALIBABA_CLOUD_KMS_PASSWORD=your_password
   export ALIBABA_CLOUD_KMS_CA_FILEPATH=your_ca_filepath

   説明

   notation-alibabacloud-secret-manager プラグインは、複数の認証情報設定方法をサポートしています。詳細については、「credentials」をご参照ください。

   環境変数	説明	例
   ALIBABA_CLOUD_ACCESS_KEY_ID	Alibaba Cloud アカウントの AccessKey ID。	XXXXXX
   ALIBABA_CLOUD_ACCESS_KEY_SECRET	Alibaba Cloud アカウントの AccessKey Secret。	XXXXXX
   ALIBABA_CLOUD_KMS_INSTANCE_ENDPOINT	専用 KMS インスタンスの VPC エンドポイント。	kst-hzxxxxxxxxxx.cryptoservice.kms.aliyuncs.com
   ALIBABA_CLOUD_KMS_CLIENTKEY_FILEPATH	専用 KMS インスタンスの AAP のクライアントキーを保存するローカルファイルのパス。/root/clientkey などのファイルを作成し、AAP の作成の ステップ c でブラウザからダウンロードした clientKey_KAAP.****.json ファイルの内容をコピーします。	/root/clientkey
   ALIBABA_CLOUD_KMS_PASSWORD	専用 KMS インスタンスの AAP のパスワード。AAP の作成の ステップ c でブラウザからダウンロードした clientKey_KAAP.594c78e6-7244-4187-XXX-8d59dca2ceb4_Password.txt ファイルの内容を使用します。	XXXXXX
   ALIBABA_CLOUD_KMS_CA_FILEPATH	専用 KMS インスタンスの CA 証明書を保存するローカルファイルのパス。ファイルを作成し、「ステップ 5: KMS インスタンスの CA 証明書の取得」の手順に従ってブラウザからダウンロードした PrivateKmsCA_xxxxx.pem ファイルの内容をコピーします。	/root/privatekmsca

ステップ 3: イメージの準備と署名

1. ACR でのイメージの準備

1. Container Registry Enterprise Edition インスタンスを使用してイメージをビルドするか、オンプレミスデバイスでマルチアーキテクチャイメージをビルドして Container Registry Enterprise Edition インスタンスにプッシュする。

   説明

   Container Registry Enterprise Edition は OCI Image and Distribution Specification 1.1.0 をサポートしています。OCI Registry As Storage (ORAS) などのツールを使用して、非イメージアーティファクトを管理および配布できます。詳細については、「OCI v1.1.0 仕様を使用したコンテナイメージとその派生アーティファクトの管理と関連付け」をご参照ください。

2. Container Registry Enterprise Edition インスタンスの VPC またはインターネットアクセス制御を設定します。詳細については、「ネットワークアクセス制御」をご参照ください。

3. Container Registry Enterprise Edition インスタンスにログインするためのパスワードを取得します。パスワードを忘れた場合は、アクセス資格情報を設定することでリセットできます。詳細については、「Container Registry Enterprise Edition インスタンスのアクセス資格情報の設定」をご参照ください。

2. KMS で管理されるキーに基づく ACR イメージへの Notation を使用した署名

notation-alibabacloud-secret-manager プラグインを使用して、KMS の秘密キーと証明書を使用して ACR 内の指定されたイメージに署名できます。

notation-alibabacloud-secret-manager プラグインで KMS Instance SDK for Go を使用するには、次の条件を満たし、必要な環境変数を設定する必要があります。

1. 次のコマンドを実行して、イメージリポジトリにログインします。

   ./notation login --username=tsh_ram@11380257155*** test-for-doc-registry.cn-hangzhou.cr.aliyuncs.com

2. 次のコマンドを実行して、指定されたイメージに署名し、証明書を生成します。このコマンドでは、<dirPath> は証明書が保存されるパスです (例: /root)。

   ./notation sign  --id <keyId> --plugin alibabacloud.secretmanager.plugin test-for-doc-registry.cn-hangzhou.cr.aliyuncs.com/test/nginx:2.11 --plugin-config output_cert_dir=<dirPath>

   期待される出力:

   Successfully signed test-for-doc-registry.cn-hangzhou.cr.aliyuncs.com/test/nginx@sha256:f57e1908e63538ad5159fa99443d0492d23b9d34ba7******

3. Notation CLI で次のコマンドを実行して、アーティファクトに署名できます。

   notation sign --id <keyId> --plugin alibabacloud.secretmanager.plugin  <myRegistry>/<myRepo>@<digest> --plugin-config output_cert_dir=<dirPath>

   パラメーター	説明
   id	Alibaba Cloud KMS インスタンスの ID。
   plugin-config	プラグインのカスタムパラメーター。次のパラメーターがサポートされています。 output_cert_dir: アーティファクトに署名する際、このパラメーターを使用して、指定された KMS キーに基づいて対応する X.509 検証証明書を発行し、証明書を指定されたディレクトリのファイルに出力できます。 ca_certs: KMS インスタンスにインポートされた自己署名キーを使用してアーティファクトに署名する場合、そのキーを使用して X.509 証明書も発行する場合は、このパラメーターを使用して自己署名証明書のパスを指定できます。

ステップ 4: Ratify と Gatekeeper を使用した署名の検証

1. Ratify と Gatekeeper のインストール

1. Gatekeeper ベースのポリシーガバナンスを有効にします。詳細については、「ポリシーガバナンスの有効化」をご参照ください。

2. Ratify をインストールします。

   1. ratify 名前空間を作成します。

      kubectl create ns ratify

   2. ACK コンソールにログインします。左側のナビゲーションウィンドウで、[クラスター] をクリックします。

   3. クラスター ページで、目的のクラスターを見つけてその名前をクリックします。左側のナビゲーションウィンドウで、[アプリケーション] > [Helm] を選択します。

   4. [Helm] ページで、[作成] をクリックします。[基本情報] ページで、パラメーターを設定し、[ratify] チャートを選択して、[次へ] をクリックします。

      パラメーター	例
      アプリケーション名	ratify
      名前空間	ratify を選択します。
      ソース	デフォルト値は [マーケットプレイス] です。
      チャート	シナリオ: [すべて] を選択します。 サポートされるアーキテクチャ: [amd64] を選択します。 検索ボックス: ratify を検索します。

   5. [パラメーター] ページで、[チャートバージョン] を選択します。RAM Roles for Service Accounts (RRSA) を使用してイメージをプルする場合は、設定例に基づいてパラメーターを変更します。その後、[OK] をクリックします。

      パラメーター	説明	デフォルト	設定例
      ServiceAccount.create	Ratify 専用の ServiceAccount を作成するかどうかを指定します。有効な値: true (デフォルト): ratify-admin という名前の ServiceAccount を自動的に作成します。 false: ServiceAccount を自動的に作成しません。RRSA を使用してイメージをプルする場合は、事前に ServiceAccount を作成する必要があります。	true	デフォルト値を維持します。
      ServiceAccount.name	Ratify ServiceAccount のカスタム名。	ratify-admin	デフォルト値を維持します。
      ServiceAccount.annotations	ServiceAccount のカスタムアノテーション。	{}	pod-identity.alibabacloud.com/role-name: <Your-RRSA-role> アノテーションを追加して、自動インジェクションを有効にします。 説明 <Your-RRSA-role> を使用する RRSA ロールに置き換えてください。
      oras.authProviders.k8secretsEnabled	イメージリポジトリとの認証に Kubernetes Secrets Provider を有効にするかどうかを指定します。	false	デフォルト値を維持します。 説明 ORAS の設定の詳細については、「ORAS Store 設定例」をご参照ください。
      oras.authProviders.alibabacloudAcrBasicEnabled	ACR イメージリポジトリインスタンスの RRSA 認証のために Alibaba Cloud ACR Provider を有効にするかどうかを指定します。	false	true
      oras.cache.enabled	ListReferrers と GetSubjectDescriptor の ORAS ストアキャッシングを有効にするかどうかを指定します。 重要 このパラメーターを有効にすると、TTL ベースのキャッシュがデータソースと一致しなくなる可能性があります。強力な整合性が必要な場合は、このパラメーターを無効にしてください。	true	デフォルト値を維持します。
      oras.cache.ttl	ORAS Store のキャッシュの TTL。	10	デフォルト値を維持します。

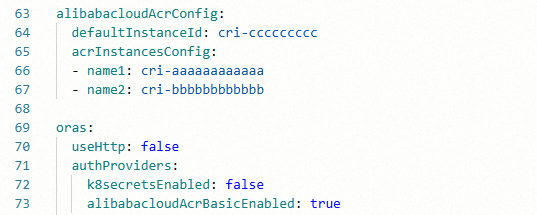

      alibabacloudAcrConfig.defaultInstanceId	宛先アーティファクトが配置されている ACR リポジトリのデフォルトのインスタンス ID。	``	必須。 作成した ACR Enterprise Edition リポジトリのインスタンス ID を設定する必要があります。
      alibabacloudAcrConfig.acrInstancesConfig	異なる Alibaba Cloud ACR リポジトリインスタンスからイメージをプルするには、リスト内の各インスタンスの instanceName と instanceId を定義する必要があります。	[]	Alibaba Cloud ACR プライベートリポジトリに接続するには、このパラメーターを次の内容に設定します。
      upgradeCRDs.enabled	Ratify CRD のアップグレードのために、インストール前のチャートフックプラグインを有効にするか無効にするかを指定します。	true	Ratify CRD をアップグレードする必要がない場合は、このパラメーターを false に設定できます。 説明 このパラメーターを true に設定すると、pre-install hook がトリガーされ、インストールがタイムアウトする可能性があります。
      featureFlags.RATIFY_CERT_ROTATION	TLS 証明書のローテーションを有効または無効にするかを指定します。この設定により、Ratify は証明書を自動的に生成およびローテーションできます。	false	Ratify バックエンドが証明書を自動的に生成およびローテーションできるようにするには、このパラメーターを true に設定する必要があります。
      notationCert	非推奨。 代わりに notationCerts を使用して、Notation の検証証明書のキューを指定します。指定された証明書と証明書チェーンの公開キーは、Notation 検証機能が使用する組み込みの certstore を作成するために使用されます。	なし	デフォルト値を維持します。
      notationCerts	Notation 検証機能の組み込み certstore 用に、公開キー証明書と証明書チェーンのキューを設定するために使用されます。	``	Notation プラグインの署名プロセス中に返される KMS 検証証明書を指定する必要があります。例:

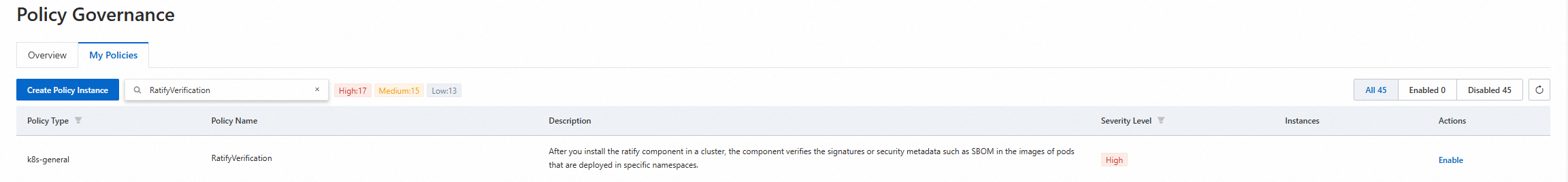

3. 左側のナビゲーションウィンドウで、[セキュリティ] > [ポリシー管理] を選択します。[マイポリシー] タブをクリックし、RatifyVerification ポリシーが存在することを確認します。

2. プライベート ACR イメージの署名情報をプルするための RRSA の設定

Ratify は、RRSA を使用してプライベートな Alibaba Cloud ACR リポジトリから署名データをプルすることをサポートしています。詳細については、「RRSA を使用して ServiceAccount の RAM 権限を設定し、Pod の権限分離を実装する」をご参照ください。

1. 指定されたクラスターの [アドオン] ページで、ack-pod-identity-webhook コンポーネントをインストールします。

2. ratify-role という名前の RAM ロールを作成し、その信頼できるエンティティタイプを ID プロバイダーに設定し、条件フィールドを設定します。ack-ram-tool CLI ツールを使用して設定を自動化することもできます。

   {
     "Action": "sts:AssumeRole",
     "Condition": {
       "StringEquals": {
         "oidc:aud": "sts.aliyuncs.com",
         "oidc:iss": "<oidc_issuer_url>",
         "oidc:sub": "system:serviceaccount:<namespace>:<service_account>" # インストールされている Ratify コンポーネントの名前空間と ServiceAccount を使用します。
       }
     },
     "Effect": "Allow",
     "Principal": {
       "Federated": [
         "<oidc_provider_arn>"
       ]
     }
   }

3. ratify-role RAM ロールに AliyunContainerRegistryFullAccess 権限を付与します。

4. Ratify をデプロイする際、ServiceAccount を作成し、Ratify がデプロイされている名前空間と ServiceAccount に次のアノテーションを設定します。デプロイ後、ALIBABA_CLOUD_ROLE_ARN、ALIBABA_CLOUD_OIDC_PROVIDER_ARN、および ALIBABA_CLOUD_OIDC_TOKEN_FILE 環境変数が Ratify Pod テンプレートにインジェクトされていることを確認できます。

   説明

   事前に ServiceAccount を作成している場合は、それに pod-identity.alibabacloud.com/role-name: ratify-role アノテーションを追加してください。

   ---
   apiVersion: v1
   kind: Namespace
   metadata:
     name: ratify  # 名前空間の名前を指定します。
     labels:
       pod-identity.alibabacloud.com/injection: 'on'

   ---
   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: ratify-admin    # ServiceAccount の名前を指定します。
     namespace: ratify     # 名前空間の名前を指定します。
     annotations:
       pod-identity.alibabacloud.com/role-name: ratify-role # 上記で作成した RAM ロールの名前。

   ---

ステップ 5: 署名と署名検証が有効になったことの確認

ACK クラスターで指定されたイメージを使用するアプリケーションをデプロイして、イメージの署名と署名検証機能が機能していることを確認します。

• 有効な署名を持つイメージをデプロイすると、ワークロードは宛先クラスターに正常にデプロイされます。

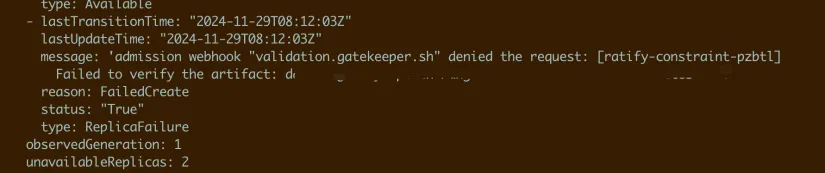

• 署名されていないイメージを使用するワークロードをデプロイすると、Ratify はデプロイをブロックします。kubectl コマンドを実行してワークロードのステータスを確認し、ブロック情報を取得できます。また、Ratify Pod のログで詳細な署名検証ログを表示することもできます。

  kubectl get deploy ${unsigned_deploy_name} -n${namespace} -oyaml  # アプリケーション名とその名前空間を入力します。

  署名検証ログは次のとおりです。



Ratify 設定の詳細

Ratify は、検証機能が処理するアーティファクトタイプを指定するためのさまざまな組み込みおよび外部の Verifier プラグインを提供します。さまざまな署名検証要件に基づいて KeyManagementProvider (KMP) インスタンスをカスタマイズし、さまざまなシナリオで Verifier の署名検証に使用されるキーまたは証明書を定義できます。Ratify はまた、OCI v1.1 仕様の subject フィールドで関連タイプのメタデータを発見および取得するための Store も提供します。以下のセクションでは、設定例を示します。

Notation Verifier 設定例

Verifier で name と artifactType フィールドを定義して、アーティファクトタイプを指定できます。Verifier はクラスターレベルで定義することも、NamespacedVerifier タイプを使用して名前空間レベルで定義することもできます。Verifier の詳細については、Ratify の公式ドキュメントをご参照ください。

デフォルト設定で Ratify コンポーネントをインストールすると、クラスター内に Notation Verifier インスタンスが自動的に作成されます。要件に応じて特定の trustPolicyDoc ポリシーを設定できます。次のコードは設定例です。

apiVersion: config.ratify.deislabs.io/v1beta1
kind: Verifier
metadata:
  name: verifier-notation
spec:
  artifactTypes: application/vnd.cncf.notary.signature
  name: notation
  parameters:
    trustPolicyDoc:
      trustPolicies:
      - name: default
        registryScopes:
        - '*'
        signatureVerification:
          level: strict
        trustStores:
        - ca:certs
        trustedIdentities:
        - '*'
      version: "1.0"
    verificationCertStores:
      certs:
      - ratify-notation-inline-cert
  version: 1.0.0
status:
  issuccess: true

KMP 設定例

さまざまな署名検証要件に合わせて KeyManagementProvider インスタンスをカスタマイズし、CR で公開キーまたは X.509 証明書を定義できます。署名検証中、Notation や Cosign などの検証機能は、対応する KMP インスタンスリソースに関連付けられます。KMP は、クラスターレベルおよび名前空間レベルでの定義をサポートしています。KMP の詳細については、Ratify の公式ドキュメントをご参照ください。次のコードは設定例です。

apiVersion: config.ratify.deislabs.io/v1beta1
kind: KeyManagementProvider
metadata:
  name: ratify-notation-inline-cert
spec:
  parameters:
    contentType: certificate
    value: |
      -----BEGIN CERTIFICATE-----
      XXXXXX
      XXXXXX
      XXXXXX
      -----END CERTIFICATE-----
  type: inline

ORAS Store 設定例

Ratify コンポーネントをインストールした後、デフォルトの ORAS Store インスタンスで authProvider パラメーターを設定して、プライベートな Alibaba Cloud ACR リポジトリに接続できます。次のコードは設定例です。

apiVersion: config.ratify.deislabs.io/v1beta1
kind: Store
metadata:
  name: store-oras
spec:
  name: oras
  parameters:
    authProvider:
      acrInstancesConfig:
      - instanceName: name1
        instanceId: cri-aaaaaaaaaaaa
      - instanceName: name2
        instanceId: cri-bbbbbbbbbbbb
      defaultInstanceId: cri-ccccccccc
      name: alibabacloudAcrBasic
