    VPN Gateway：Konfigurasi Firewall H3C

    文档中心

    VPN Gateway：Konfigurasi Firewall H3C

    更新时间：Jul 02, 2025

    Untuk membangun koneksi IPsec-VPN antara pusat data dan Virtual Private Cloud (VPC) di Alibaba Cloud, Anda harus mengonfigurasi gateway VPN di Alibaba Cloud dan menambahkan konfigurasi VPN ke perangkat gateway di pusat data. Topik ini menjelaskan cara menambahkan konfigurasi VPN ke firewall H3C dalam mode dual-tunnel dan single-tunnel.

    Catatan

    Kami merekomendasikan agar Anda menambahkan konfigurasi VPN ke firewall H3C dalam mode dual-tunnel. Untuk informasi lebih lanjut tentang mode dual-tunnel, lihat Hubungkan koneksi IPsec-VPN dengan gateway VPN.

    Mode Dual-tunnel

    Skenario

    Deskripsi skenario:

    1. Sebuah perusahaan memiliki pusat data dan mengalokasikan blok CIDR 10.34.0.0/24 dari pusat data untuk berkomunikasi dengan Alibaba Cloud.

    2. Perusahaan telah menerapkan VPC di Alibaba Cloud. Blok CIDR VPC adalah 192.168.0.0/16. Aplikasi diterapkan pada instance Elastic Compute Service (ECS) di VPC.

    3. Perusahaan berencana untuk membangun koneksi IPsec-VPN dalam mode dual-tunnel antara pusat data dan VPC di Alibaba Cloud untuk memungkinkan komunikasi antara pusat data dan VPC.

    Rencana alamat IP

    Berikut ini menjelaskan dua skenario contoh berdasarkan jumlah egress Internet pada firewall H3C:

    • Egress Tunggal: Firewall H3C dikonfigurasi dengan hanya satu egress Internet, yang dipetakan ke alamat IP publik.

    • Dual Egress: Firewall H3C dikonfigurasi dengan dua egress Internet, masing-masing dengan alamat IP publik.

    Rujuk rencana alamat IP yang sesuai berdasarkan konfigurasi perangkat di pusat data Anda.

    Egress tunggal

    Tabel berikut menjelaskan rencana alamat IP.

    Lokasi

    Item konfigurasi

    Contoh

    Pusat data

    Alamat IP firewall H3C

    Antarmuka Gigabit Ethernet (GE) 2 (egress Internet): 10.32.0.175

    Next hop: 10.32.0.173

    Alamat IP publik yang dipetakan: 8.XX.XX.3

    Antarmuka GE 4 (antarmuka pribadi): 10.34.0.20

    Blok CIDR pribadi

    10.34.0.0/24

    Alamat IP server

    10.34.0.21

    Alibaba Cloud

    Alamat IP gateway VPN

    Tunnel aktif: 39.XX.XX.17

    Tunnel cadangan: 39.XX.XX.10

    Blok CIDR VPC

    192.168.0.0/16

    Blok CIDR vSwitch

    Zone J: 192.168.1.0/24

    Zone K: 192.168.2.0/24

    Alamat IP instance ECS

    192.168.1.11

    Dual egress

    Tabel berikut menjelaskan rencana alamat IP.

    Lokasi

    Item konfigurasi

    Contoh

    Pusat data

    Alamat IP firewall H3C

    Antarmuka GE 2 (Egress Internet 1): 10.32.0.175

    Next hop: 10.32.0.173

    Alamat IP publik yang dipetakan: 8.XX.XX.3

    Antarmuka GE 3 (Egress Internet 2): 10.33.0.238

    Next hop: 10.33.0.236

    Alamat IP publik yang dipetakan: 116.XX.XX.68

    Antarmuka GE 4 (antarmuka pribadi): 10.34.0.20

    Blok CIDR pribadi

    10.34.0.0/24

    Alamat IP server

    10.34.0.21

    Alibaba Cloud

    Alamat IP gateway VPN

    Tunnel aktif: 39.XX.XX.17

    Tunnel cadangan: 39.XX.XX.10

    Blok CIDR VPC

    192.168.0.0/16

    Blok CIDR vSwitch

    Zone J: 192.168.1.0/24

    Zone K: 192.168.2.0/24

    Alamat IP instance ECS

    192.168.1.11

    Rencana BGP

    Topik ini menjelaskan cara mengonfigurasi firewall H3C untuk koneksi IPsec-VPN yang menggunakan routing statis atau Border Gateway Protocol (BGP) routing dinamis. Jika Anda tidak perlu menggunakan routing dinamis BGP, lewati bagian ini. Tabel berikut menjelaskan rencana blok CIDR untuk routing dinamis BGP.

    Sumber daya

    Tunnel

    Blok CIDR tunnel BGP

    Alamat IP BGP

    ASN lokal BGP

    Gateway VPN Alibaba Cloud

    Tunnel 1

    169.254.10.0/30

    Catatan

    Pada gateway VPN, blok CIDR setiap tunnel harus unik.

    169.254.10.1

    65535

    Tunnel 2

    169.254.20.0/30

    169.254.20.1

    Firewall H3C

    Tunnel 1

    169.254.10.0/30

    169.254.10.2

    65500

    Tunnel 2

    169.254.20.0/30

    169.254.20.2

    Rencana konfigurasi koneksi IPsec-VPN

    • Dalam mode dual-tunnel, Tunnel 1 berfungsi sebagai tunnel aktif, sedangkan Tunnel 2 berfungsi sebagai tunnel cadangan. Kedua tunnel menggunakan nilai sampel yang sama.

    • Konfigurasi koneksi IPsec-VPN di Alibaba Cloud dan firewall H3C harus identik untuk setiap tunnel.

    Item konfigurasi

    Contoh

    Kunci pre-shared

    ChangeMe****

    Konfigurasi Internet Key Exchange (IKE)

    Versi

    ikev2

    Mode negosiasi

    main

    Algoritma enkripsi

    aes256

    Algoritma autentikasi

    sha256

    Grup Diffie-Hellman (DH)

    group14

    Masa hidup Security Association (SA) (detik)

    86400

    Konfigurasi IPsec

    Algoritma enkripsi

    aes256

    Algoritma autentikasi

    sha256

    Grup DH

    group14

    Masa hidup SA (detik)

    86400

    Prasyarat

    Gateway VPN, gateway pelanggan, dan koneksi IPsec-VPN dibuat di Alibaba Cloud, serta rute ditambahkan pada Gateway VPN.

    Konfigurasi gateway pelanggan yang berbeda diperlukan dalam skenario egress tunggal dan dual egress:

    • Dalam skenario egress tunggal, Anda hanya perlu membuat satu gateway pelanggan. Saat membuat koneksi IPsec-VPN, gunakan gateway pelanggan yang sama untuk tunnel aktif dan cadangan.

    • Dalam skenario dual egress, Anda perlu membuat dua gateway pelanggan. Saat membuat koneksi IPsec-VPN, gunakan gateway pelanggan terpisah untuk masing-masing tunnel aktif dan cadangan.

    Prosedur

    Catatan

    Dalam contoh ini, H3C SecPath vFW1000 E1185 digunakan. Konfigurasi firewall dapat bervariasi tergantung pada model dan versi yang berbeda. Anda dapat merujuk pada dokumentasi terkait atau berkonsultasi dengan produsen firewall untuk mengonfigurasi firewall berdasarkan versi firewall yang Anda gunakan.

    Bagian ini menyediakan contoh konfigurasi dalam empat skenario. Rujuk prosedur konfigurasi yang sesuai berdasarkan konfigurasi perangkat di pusat data Anda.

    Egress tunggal dan routing statis

    Dalam skenario egress tunggal, Anda dapat mengikat egress tunggal firewall H3C ke dua antarmuka tunnel dan mengonfigurasi profil IPsec yang berbeda untuk antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    Langkah 1: Konfigurasikan antarmuka dan jaringan

    Konfigurasikan secara terpisah alamat IP dan zona keamanan untuk antarmuka publik dan pribadi firewall H3C, serta tambahkan rute pada firewall H3C.

    # Konfigurasikan antarmuka publik.
interface GigabitEthernet 2/0
 ip addr 10.32.0.175 24
 quit

# Konfigurasikan antarmuka pribadi.
interface GigabitEthernet 4/0
 ip addr 10.34.0.10 24
 quit

# Tambahkan antarmuka publik dan pribadi ke zona keamanan masing-masing.
security-zone name Untrust
 import interface GigabitEthernet 2/0
 quit
security-zone name Trust
 import interface GigabitEthernet 4/0
 quit

# Konfigurasikan rute untuk alamat IP publik gateway VPN peer di Alibaba Cloud, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke Internet.
ip route-static 39.XX.XX.17 32 10.32.0.173
ip route-static 39.XX.XX.10 32 10.32.0.173
# Konfigurasikan rute untuk blok CIDR jaringan internal lokal, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke jaringan internal.
ip route-static 10.0.0.0 8 10.34.0.253
    Langkah 2: Konfigurasikan tunnel

    Buat dua antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    # Konfigurasikan antarmuka tunnel dan terapkan IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 quit

# Tambahkan antarmuka tunnel ke zona keamanan Untrust.
security-zone name Untrust
 import interface Tunnel 1
 import interface Tunnel 2
 quit
    Langkah 3: Konfigurasikan proposal IPsec dan kebijakan terkait

    Konfigurasikan IPsec dan IKE. Konfigurasi IPsec dan IKE harus konsisten dengan yang ada di sisi Alibaba Cloud.

    # Konfigurasikan proposal IPsec.
ipsec transform-set to-ali-trans
 encapsulation-mode tunnel
 protocol esp
 esp authentication-algorithm sha256
 esp encryption-algorithm aes-cbc-256
 pfs dh-group14
 quit

# Konfigurasikan proposal IKEv2 dan kebijakan IKEv2.
ikev2 proposal to-ali-prop
 dh group14
 encryption aes-cbc-256
 integrity sha256
 prf sha256
 quit
ikev2 policy to-ali-policy
 priority 1
 proposal to-ali-prop
 quit

# Konfigurasikan rantai kunci IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer. Setel parameter alamat ke alamat IP publik tunnel aktif dan cadangan di Alibaba Cloud.
ikev2 keychain to_ali_key1
 peer to-ali-peer1
  address 39.XX.XX.17 32
  identity address 39.XX.XX.17
  pre-shared-key plaintext ChangeMe****
  quit
 quit
ikev2 keychain to_ali_key2
 peer to-ali-peer2
  address 39.XX.XX.10 32
  identity address 39.XX.XX.10
  pre-shared-key plaintext ChangeMe****
  quit
 quit

# Konfigurasikan profil IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer.
ikev2 profile to-ali-profile1
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key1
 identity local address 8.XX.XX.3
 match remote identity address 39.XX.XX.17 32
 sa duration 86400
 dpd interval 30 periodic
 quit

ikev2 profile to-ali-profile2
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key2
 identity local address 8.XX.XX.3
 match remote identity address 39.XX.XX.10 32
 sa duration 86400
 dpd interval 30 periodic
 quit


# Konfigurasikan profil IPsec dan referensikan profil IKEv2 sebelumnya.
# Kami merekomendasikan agar Anda hanya menentukan masa hidup SA berbasis waktu. Jika Anda menentukan masa hidup SA berbasis lalu lintas, atur ke nilai maksimum.
ipsec profile to-ali-profile1 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile1
 sa duration time-based 86400
 quit

ipsec profile to-ali-profile2 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile2
 sa duration time-based 86400
 quit

# Konfigurasikan antarmuka tunnel dan terapkan profil IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 tunnel protection ipsec profile to-ali-profile1
 source 10.32.0.175
 destination 39.XX.XX.17
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 tunnel protection ipsec profile to-ali-profile2
 source 10.32.0.175
 destination 39.XX.XX.10
 quit

# Konfigurasikan rute untuk blok CIDR VPC peer untuk menunjuk ke antarmuka tunnel. Tunnel 1 bertindak sebagai tunnel aktif dan memiliki prioritas lebih tinggi daripada Tunnel 2.
ip route-static 192.168.0.0 16 Tunnel 1 preference 10
ip route-static 192.168.0.0 16 Tunnel 2 preference 20
    Langkah 4: Konfigurasikan ACL

    Konfigurasikan daftar kontrol akses (ACL) untuk mengizinkan lalu lintas protokol IKE dan lalu lintas data IPsec.

    Penting

    • Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.

    • Jika Anda ingin menghubungkan beberapa blok CIDR pusat data ke VPC, kami merekomendasikan agar Anda menghubungkan pusat data ke firewall H3C dalam mode routing berbasis tujuan. Untuk informasi lebih lanjut, lihat bagian "Solusi yang Direkomendasikan" dari topik Saran Konfigurasi dan FAQ tentang Mengaktifkan Komunikasi Antar Blok CIDR.

    # Konfigurasikan ACL untuk mengizinkan paket negosiasi IKE dan paket data IPsec antara zona keamanan Untrust dan zona lainnya. Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.
acl advanced 3001
 rule 0 permit ip
 quit
zone-pair security source any destination any
 packet-filter 3001
 quit
    Langkah 5: Verifikasi hasil

    Setelah Anda menambahkan rute dari server di pusat data ke firewall H3C, Anda dapat menguji konektivitas jaringan antara pusat data dan VPC di Alibaba Cloud dari pusat data. Anda juga dapat memverifikasi apakah pergantian dapat dilakukan antara tunnel aktif dan cadangan.

    1. Uji konektivitas jaringan antara VPC dan pusat data.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah ping pada instance ECS untuk melakukan ping ke server di pusat data untuk menguji aksesibilitas pusat data.

        Jika paket balasan echo dikembalikan ke instance ECS, itu menunjukkan bahwa VPC dapat berkomunikasi dengan pusat data.

        ping <Alamat IP pribadi server di pusat data>

    2. Uji ketersediaan tinggi koneksi IPsec-VPN.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah berikut untuk terus mengirimkan paket dari instance ECS ke pusat data:

        ping <Alamat IP pribadi server di pusat data> -c 10000

      3. Tutup tunnel aktif koneksi IPsec-VPN.

        Anda dapat menutup tunnel aktif dengan memodifikasi kunci pre-shared tunnel aktif. Tunnel aktif ditutup ketika kedua sisi tunnel menggunakan kunci pre-shared yang berbeda.

      4. Setelah tunnel aktif ditutup, Anda dapat memeriksa status lalu lintas pada instance ECS. Jika lalu lintas terputus dan kemudian dilanjutkan, itu menunjukkan bahwa tunnel cadangan secara otomatis mengambil alih setelah tunnel aktif down.

    Egress tunggal dan routing dinamis BGP

    Dalam skenario egress tunggal, Anda dapat mengikat egress tunggal firewall H3C ke dua antarmuka tunnel dan mengonfigurasi profil IPsec yang berbeda untuk antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    Langkah 1: Konfigurasikan antarmuka dan jaringan

    Konfigurasikan secara terpisah alamat IP dan zona keamanan untuk antarmuka publik dan pribadi firewall H3C, serta tambahkan rute pada firewall H3C.

    # Konfigurasikan antarmuka publik.
interface GigabitEthernet 2/0
 ip addr 10.32.0.175 24
 quit

# Konfigurasikan antarmuka pribadi.
interface GigabitEthernet 4/0
 ip addr 10.34.0.10 24
 quit

# Tambahkan antarmuka publik dan pribadi ke zona keamanan masing-masing.
security-zone name Untrust
 import interface GigabitEthernet 2/0
 quit
security-zone name Trust
 import interface GigabitEthernet 4/0
 quit

# Konfigurasikan rute untuk alamat IP publik gateway VPN peer di Alibaba Cloud, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke Internet.
ip route-static 39.XX.XX.17 32 10.32.0.173
ip route-static 39.XX.XX.10 32 10.32.0.173
# Konfigurasikan rute untuk blok CIDR jaringan internal lokal, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke jaringan internal.
ip route-static 10.0.0.0 8 10.34.0.253
    Langkah 2: Konfigurasikan tunnel

    Buat dua antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    # Konfigurasikan antarmuka tunnel dan terapkan IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 quit

# Tambahkan antarmuka tunnel ke zona keamanan Untrust.
security-zone name Untrust
 import interface Tunnel 1
 import interface Tunnel 2
 quit
    Langkah 3: Konfigurasikan proposal IPsec dan kebijakan terkait

    Konfigurasikan IPsec dan IKE. Konfigurasi IPsec dan IKE harus konsisten dengan yang ada di sisi Alibaba Cloud.

    # Konfigurasikan proposal IPsec.
ipsec transform-set to-ali-trans
 encapsulation-mode tunnel
 protocol esp
 esp authentication-algorithm sha256
 esp encryption-algorithm aes-cbc-256
 pfs dh-group14
 quit

# Konfigurasikan proposal IKEv2 dan kebijakan IKEv2.
ikev2 proposal to-ali-prop
 dh group14
 encryption aes-cbc-256
 integrity sha256
 prf sha256
 quit
ikev2 policy to-ali-policy
 priority 1
 proposal to-ali-prop
 quit

# Konfigurasikan rantai kunci IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer. Setel parameter alamat ke alamat IP publik tunnel aktif dan cadangan di Alibaba Cloud.
ikev2 keychain to_ali_key1
 peer to-ali-peer1
  address 39.XX.XX.17 32
  identity address 39.XX.XX.17
  pre-shared-key plaintext ChangeMe****
  quit
 quit
ikev2 keychain to_ali_key2
 peer to-ali-peer2
  address 39.XX.XX.10 32
  identity address 39.XX.XX.10
  pre-shared-key plaintext ChangeMe****
  quit
 quit

# Konfigurasikan profil IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer.
ikev2 profile to-ali-profile1
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key1
 identity local address 8.XX.XX.3
 match remote identity address 39.XX.XX.17 32
 sa duration 86400
 dpd interval 30 periodic
 quit

ikev2 profile to-ali-profile2
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key2
 identity local address 8.XX.XX.3
 match remote identity address 39.XX.XX.10 32
 sa duration 86400
 dpd interval 30 periodic
 quit


# Konfigurasikan profil IPsec dan referensikan profil IKEv2 sebelumnya.
# Kami merekomendasikan agar Anda hanya menentukan masa hidup SA berbasis waktu. Jika Anda menentukan masa hidup SA berbasis lalu lintas, atur ke nilai maksimum.
ipsec profile to-ali-profile1 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile1
 sa duration time-based 86400
 quit

ipsec profile to-ali-profile2 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile2
 sa duration time-based 86400
 quit

# Konfigurasikan antarmuka tunnel dan terapkan profil IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 tunnel protection ipsec profile to-ali-profile1
 source 10.32.0.175
 destination 39.XX.XX.17
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 tunnel protection ipsec profile to-ali-profile2
 source 10.32.0.175
 destination 39.XX.XX.10
 quit

# Konfigurasikan rute untuk blok CIDR VPC peer untuk menunjuk ke antarmuka tunnel. Tunnel 1 bertindak sebagai tunnel aktif dan memiliki prioritas lebih tinggi daripada Tunnel 2.
ip route-static 192.168.0.0 16 Tunnel 1 preference 10
ip route-static 192.168.0.0 16 Tunnel 2 preference 20
    Langkah 4: Konfigurasikan ACL

    Konfigurasikan ACL untuk mengizinkan lalu lintas protokol IKE dan lalu lintas data IPsec.

    Penting

    • Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.

    • Jika Anda ingin menghubungkan beberapa blok CIDR pusat data ke VPC, kami merekomendasikan agar Anda menghubungkan pusat data ke firewall H3C dalam mode routing berbasis tujuan. Untuk informasi lebih lanjut, lihat bagian "Solusi yang Direkomendasikan" dari topik Saran Konfigurasi dan FAQ tentang Mengaktifkan Komunikasi Antar Blok CIDR.

    # Konfigurasikan ACL untuk mengizinkan paket negosiasi IKE dan paket data IPsec antara zona keamanan Untrust dan zona lainnya. Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.
acl advanced 3001
 rule 0 permit ip
 quit
zone-pair security source any destination any
 packet-filter 3001
 quit
    Langkah 5: Konfigurasikan routing dinamis BGP
    # Konfigurasikan alamat IP untuk antarmuka tunnel untuk membangun peering BGP dengan gateway VPN di Alibaba Cloud.
interface tunnel 1 mode ipsec
 ip address 169.254.10.2 30
 quit
interface tunnel 2 mode ipsec
 ip address 169.254.20.2 30
 quit

# Hapus rute statis yang menunjuk ke tunnel dalam skenario routing statis.
undo ip route-static 192.168.0.0 16 Tunnel 1 preference 10
undo ip route-static 192.168.0.0 16 Tunnel 2 preference 20

# Konfigurasikan routing dinamis BGP. Firewall H3C mengiklankan 10.0.0.0/8 ke gateway VPN di Alibaba Cloud.
bgp 65500
peer 169.254.10.1 as-number 65535
peer 169.254.20.1 as-number 65535
address-family ipv4 unicast
peer 169.254.10.1 enable
peer 169.254.20.1 enable
network 10.0.0.0 8  # Iklankan blok CIDR 10.0.0.0/8.

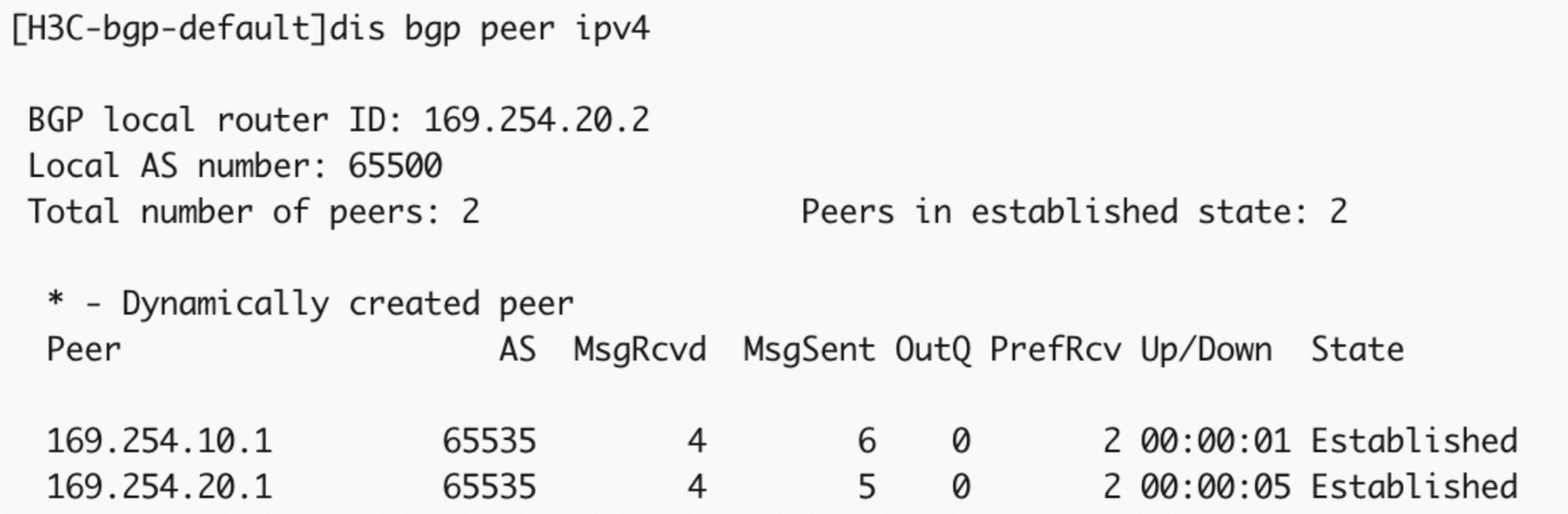

    Setelah konfigurasi selesai, periksa koneksi BGP.

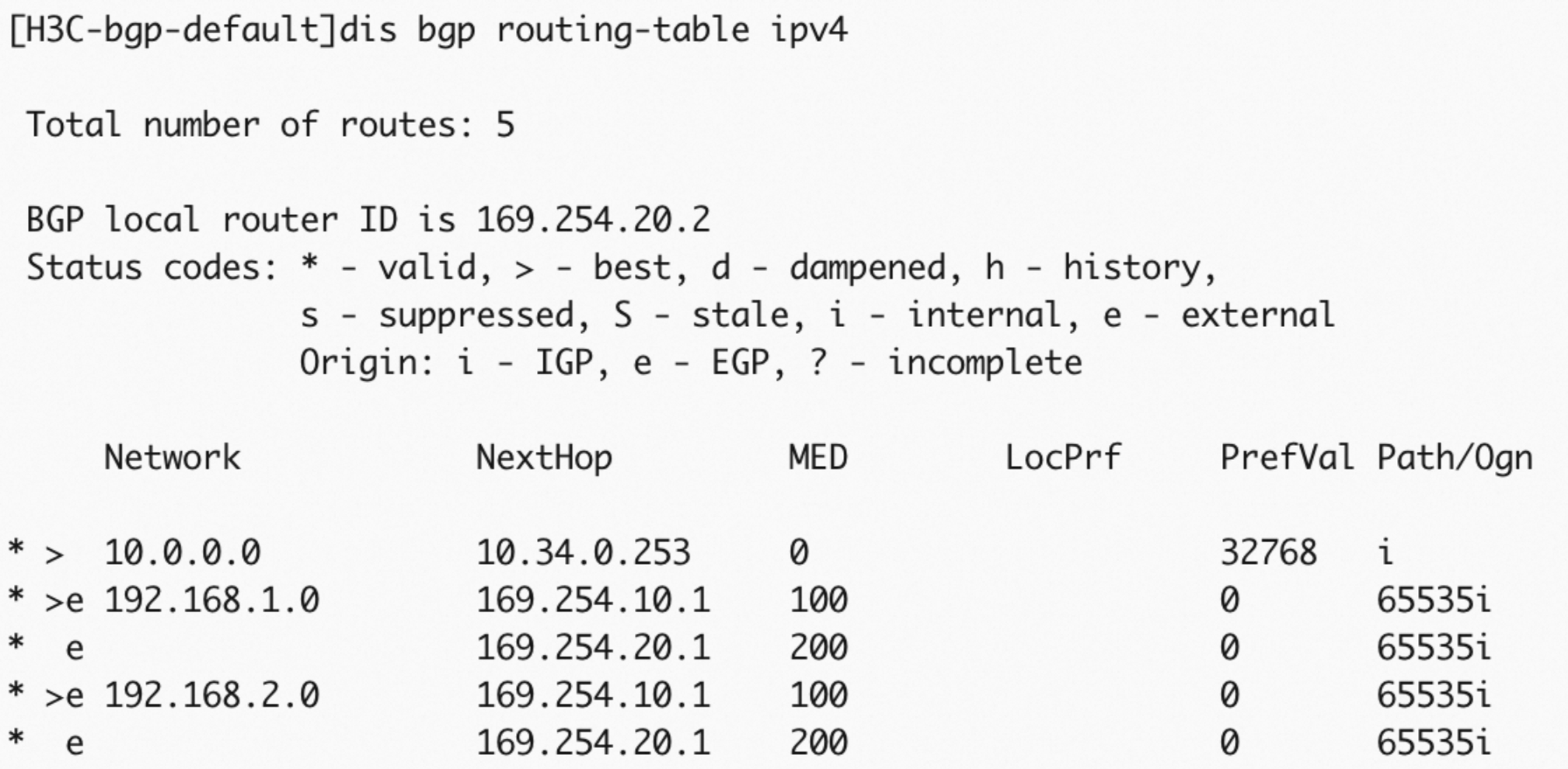

    Periksa routing dinamis BGP.


    Periksa tabel rute.


    Langkah 6: Verifikasi hasil

    Setelah Anda menambahkan rute dari klien di pusat data ke firewall H3C, Anda dapat menguji konektivitas jaringan antara pusat data dan VPC di Alibaba Cloud dari pusat data. Anda juga dapat memverifikasi apakah pergantian dapat dilakukan antara tunnel aktif dan cadangan.

    1. Uji konektivitas jaringan antara VPC dan pusat data.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah ping pada instance ECS untuk melakukan ping ke server di pusat data untuk menguji aksesibilitas pusat data.

        Jika paket balasan echo dikembalikan ke instance ECS, itu menunjukkan bahwa VPC dapat berkomunikasi dengan pusat data.

        ping <Alamat IP pribadi server di pusat data>

    2. Uji ketersediaan tinggi koneksi IPsec-VPN.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah berikut untuk terus mengirimkan paket dari instance ECS ke pusat data:

        ping <Alamat IP pribadi server di pusat data> -c 10000

      3. Tutup tunnel aktif koneksi IPsec-VPN.

        Anda dapat menutup tunnel aktif dengan memodifikasi kunci pre-shared tunnel aktif. Tunnel aktif ditutup ketika kedua sisi tunnel menggunakan kunci pre-shared yang berbeda.

      4. Setelah tunnel aktif ditutup, Anda dapat memeriksa status lalu lintas pada instance ECS. Jika lalu lintas terputus dan kemudian dilanjutkan, itu menunjukkan bahwa tunnel cadangan secara otomatis mengambil alih setelah tunnel aktif down.

    Dual egress dan routing statis

    Dalam skenario dual egress, Anda dapat mengikat dua egress firewall H3C ke dua antarmuka tunnel dan mengonfigurasi profil IPsec yang berbeda untuk antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    Langkah 1: Konfigurasikan antarmuka dan jaringan

    Konfigurasikan secara terpisah alamat IP dan zona keamanan untuk antarmuka publik dan pribadi firewall H3C, serta tambahkan rute pada firewall H3C.

    # Konfigurasikan Antarmuka Publik 1.
interface GigabitEthernet 2/0
 ip addr 10.32.0.175 24
 quit

# Konfigurasikan Antarmuka Publik 2.
interface GigabitEthernet 3/0
 ip addr 10.33.0.238 24
 quit

# Konfigurasikan antarmuka pribadi.
interface GigabitEthernet 4/0
 ip addr 10.34.0.10 24
 quit

# Tambahkan antarmuka publik dan pribadi ke zona keamanan masing-masing.
security-zone name Untrust
 import interface GigabitEthernet 2/0
 import interface GigabitEthernet 3/0
 quit
security-zone name Trust
 import interface GigabitEthernet 4/0
 quit

# Konfigurasikan rute 32-bit untuk alamat IP publik gateway VPN peer di Alibaba Cloud, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke Internet.
ip route-static 39.XX.XX.17 32 10.32.0.173
ip route-static 39.XX.XX.10 32 10.33.0.236
# Konfigurasikan rute untuk blok CIDR jaringan internal lokal, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke jaringan internal.
ip route-static 10.0.0.0 8 10.34.0.253

    Langkah 2: Konfigurasikan tunnel

    Buat dua antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    # Konfigurasikan antarmuka tunnel dan terapkan IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 3/0
 quit

# Tambahkan antarmuka tunnel ke zona keamanan Untrust.
security-zone name Untrust
 import interface Tunnel 1
 import interface Tunnel 2
 quit

    Langkah 3: Konfigurasikan proposal IPsec dan kebijakan terkait

    Konfigurasikan IPsec dan IKE. Konfigurasi IPsec dan IKE harus konsisten dengan yang ada di sisi Alibaba Cloud.

    # Konfigurasikan proposal IPsec.
ipsec transform-set to-ali-trans
 encapsulation-mode tunnel
 protocol esp
 esp authentication-algorithm sha256
 esp encryption-algorithm aes-cbc-256
 pfs dh-group14
 quit

# Konfigurasikan proposal IKEv2 dan kebijakan IKEv2.
ikev2 proposal to-ali-prop
 dh group14
 encryption aes-cbc-256
 integrity sha256
 prf sha256
 quit
ikev2 policy to-ali-policy
 priority 1
 proposal to-ali-prop
 quit

# Konfigurasikan rantai kunci IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer. Setel parameter alamat ke alamat IP publik tunnel aktif dan cadangan di Alibaba Cloud.
ikev2 keychain to_ali_key1
 peer to-ali-peer1
  address 39.XX.XX.17 32
  identity address 39.XX.XX.17
  pre-shared-key plaintext ChangeMe****
  quit
 quit
ikev2 keychain to_ali_key2
 peer to-ali-peer2
  address 39.XX.XX.10 32
  identity address 39.XX.XX.10
  pre-shared-key plaintext ChangeMe****
  quit
 quit

# Konfigurasikan profil IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer.
ikev2 profile to-ali-profile1
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key1
 identity local address 8.XX.XX.3
 match remote identity address 39.XX.XX.17 32
 sa duration 86400
 dpd interval 30 periodic
 quit

ikev2 profile to-ali-profile2
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key2
 identity local address 116.XX.XX.68
 match remote identity address 39.XX.XX.10 32
 sa duration 86400
 dpd interval 30 periodic
 quit


# Konfigurasikan profil IPsec dan referensikan profil IKEv2 sebelumnya.
# Kami merekomendasikan agar Anda hanya menentukan masa hidup SA berbasis waktu. Jika Anda menentukan masa hidup SA berbasis lalu lintas, atur ke nilai maksimum.
ipsec profile to-ali-profile1 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile1
 sa duration time-based 86400
 quit

ipsec profile to-ali-profile2 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile2
 sa duration time-based 86400
 quit

# Konfigurasikan antarmuka tunnel dan terapkan profil IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 tunnel protection ipsec profile to-ali-profile1
 source 10.32.0.175
 destination 39.XX.XX.17
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 3/0
 tunnel protection ipsec profile to-ali-profile2
 source 10.33.0.238
 destination 39.XX.XX.10
 quit

# Konfigurasikan rute untuk blok CIDR VPC peer untuk menunjuk ke antarmuka tunnel. Tunnel 1 bertindak sebagai tunnel aktif dan memiliki prioritas lebih tinggi daripada Tunnel 2.
ip route-static 192.168.0.0 16 Tunnel 1 preference 10
ip route-static 192.168.0.0 16 Tunnel 2 preference 20

    Langkah 4: Konfigurasikan ACL

    Konfigurasikan ACL untuk mengizinkan lalu lintas protokol IKE dan lalu lintas data IPsec.

    Penting

    • Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.

    • Jika Anda ingin menghubungkan beberapa blok CIDR pusat data ke VPC, kami merekomendasikan agar Anda menghubungkan pusat data ke firewall H3C dalam mode routing berbasis tujuan. Untuk informasi lebih lanjut, lihat bagian "Solusi yang Direkomendasikan" dari topik Saran Konfigurasi dan FAQ tentang Mengaktifkan Komunikasi Antar Blok CIDR.

    # Konfigurasikan ACL untuk mengizinkan paket negosiasi IKE dan paket data IPsec antara zona keamanan Untrust dan zona lainnya. Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.
acl advanced 3001
 rule 0 permit ip
 quit
zone-pair security source any destination any
 packet-filter 3001
 quit

    Langkah 5: Verifikasi hasil

    Setelah Anda menambahkan rute dari klien di pusat data ke firewall H3C, Anda dapat menguji konektivitas jaringan antara pusat data dan VPC di Alibaba Cloud dari pusat data. Anda juga dapat memverifikasi apakah pergantian dapat dilakukan antara tunnel aktif dan cadangan.

    1. Uji konektivitas jaringan antara VPC dan pusat data.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah ping pada instance ECS untuk melakukan ping ke server di pusat data untuk menguji aksesibilitas pusat data.

        Jika paket balasan echo dikembalikan ke instance ECS, itu menunjukkan bahwa VPC dapat berkomunikasi dengan pusat data.

        ping <Alamat IP pribadi server di pusat data>

    2. Uji ketersediaan tinggi koneksi IPsec-VPN.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah berikut untuk terus mengirimkan paket dari instance ECS ke pusat data:

        ping <Alamat IP pribadi server di pusat data> -c 10000

      3. Tutup tunnel aktif koneksi IPsec-VPN.

        Anda dapat menutup tunnel aktif dengan memodifikasi kunci pre-shared tunnel aktif. Tunnel aktif ditutup ketika kedua sisi tunnel menggunakan kunci pre-shared yang berbeda.

      4. Setelah tunnel aktif ditutup, Anda dapat memeriksa status lalu lintas pada instance ECS. Jika lalu lintas terputus dan kemudian dilanjutkan, itu menunjukkan bahwa tunnel cadangan secara otomatis mengambil alih setelah tunnel aktif down.

    Dual egress dan routing dinamis BGP

    Dalam skenario dual egress, Anda dapat mengikat dua egress firewall H3C ke dua antarmuka tunnel dan mengonfigurasi profil IPsec yang berbeda untuk antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    Langkah 1: Konfigurasikan antarmuka dan jaringan

    Konfigurasikan secara terpisah alamat IP dan zona keamanan untuk antarmuka publik dan pribadi firewall H3C, serta tambahkan rute pada firewall H3C.

    # Konfigurasikan Antarmuka Publik 1.
interface GigabitEthernet 2/0
 ip addr 10.32.0.175 24
 quit

# Konfigurasikan Antarmuka Publik 2.
interface GigabitEthernet 3/0
 ip addr 10.33.0.238 24
 quit

# Konfigurasikan antarmuka pribadi.
interface GigabitEthernet 4/0
 ip addr 10.34.0.10 24
 quit

# Tambahkan antarmuka publik dan pribadi ke zona keamanan masing-masing.
security-zone name Untrust
 import interface GigabitEthernet 2/0
 import interface GigabitEthernet 3/0
 quit
security-zone name Trust
 import interface GigabitEthernet 4/0
 quit

# Konfigurasikan rute 32-bit untuk alamat IP publik gateway VPN peer di Alibaba Cloud, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke Internet.
ip route-static 39.XX.XX.17 32 10.32.0.173
ip route-static 39.XX.XX.10 32 10.33.0.236
# Konfigurasikan rute untuk blok CIDR jaringan internal lokal, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke jaringan internal.
ip route-static 10.0.0.0 8 10.34.0.253

    Langkah 2: Konfigurasikan tunnel

    Buat dua antarmuka tunnel untuk terhubung ke tunnel aktif dan cadangan di Alibaba Cloud.

    # Konfigurasikan antarmuka tunnel dan terapkan IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 3/0
 quit

# Tambahkan antarmuka tunnel ke zona keamanan Untrust.
security-zone name Untrust
 import interface Tunnel 1
 import interface Tunnel 2
 quit

    Langkah 3: Konfigurasikan proposal IPsec dan kebijakan terkait

    Konfigurasikan IPsec dan IKE. Konfigurasi IPsec dan IKE harus konsisten dengan yang ada di sisi Alibaba Cloud.

    # Konfigurasikan proposal IPsec.
ipsec transform-set to-ali-trans
 encapsulation-mode tunnel
 protocol esp
 esp authentication-algorithm sha256
 esp encryption-algorithm aes-cbc-256
 pfs dh-group14
 quit

# Konfigurasikan proposal IKEv2 dan kebijakan IKEv2.
ikev2 proposal to-ali-prop
 dh group14
 encryption aes-cbc-256
 integrity sha256
 prf sha256
 quit
ikev2 policy to-ali-policy
 priority 1
 proposal to-ali-prop
 quit

# Konfigurasikan rantai kunci IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer. Setel parameter alamat ke alamat IP publik tunnel aktif dan cadangan di Alibaba Cloud.
ikev2 keychain to_ali_key1
 peer to-ali-peer1
  address 39.XX.XX.17 32
  identity address 39.XX.XX.17
  pre-shared-key plaintext ChangeMe****
  quit
 quit
ikev2 keychain to_ali_key2
 peer to-ali-peer2
  address 39.XX.XX.10 32
  identity address 39.XX.XX.10
  pre-shared-key plaintext ChangeMe****
  quit
 quit

# Konfigurasikan profil IKEv2. Tentukan tunnel aktif dan cadangan di Alibaba Cloud sebagai dua peer.
ikev2 profile to-ali-profile1
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key1
 identity local address 8.XX.XX.3
 match remote identity address 39.XX.XX.17 32
 sa duration 86400
 dpd interval 30 periodic
 quit

ikev2 profile to-ali-profile2
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key2
 identity local address 116.XX.XX.68
 match remote identity address 39.XX.XX.10 32
 sa duration 86400
 dpd interval 30 periodic
 quit


# Konfigurasikan profil IPsec dan referensikan profil IKEv2 sebelumnya.
# Kami merekomendasikan agar Anda hanya menentukan masa hidup SA berbasis waktu. Jika Anda menentukan masa hidup SA berbasis lalu lintas, atur ke nilai maksimum.
ipsec profile to-ali-profile1 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile1
 sa duration time-based 86400
 quit

ipsec profile to-ali-profile2 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile2
 sa duration time-based 86400
 quit

# Konfigurasikan antarmuka tunnel dan terapkan profil IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 tunnel protection ipsec profile to-ali-profile1
 source 10.32.0.175
 destination 39.XX.XX.17
 quit
interface tunnel 2 mode ipsec
 ip address unnumbered interface GigabitEthernet 3/0
 tunnel protection ipsec profile to-ali-profile2
 source 10.33.0.238
 destination 39.XX.XX.10
 quit

# Konfigurasikan rute untuk blok CIDR VPC peer untuk menunjuk ke antarmuka tunnel. Tunnel 1 bertindak sebagai tunnel aktif dan memiliki prioritas lebih tinggi daripada Tunnel 2.
ip route-static 192.168.0.0 16 Tunnel 1 preference 10
ip route-static 192.168.0.0 16 Tunnel 2 preference 20

    Langkah 4: Konfigurasikan ACL

    Konfigurasikan ACL untuk mengizinkan lalu lintas protokol IKE dan lalu lintas data IPsec.

    Penting

    • Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.

    • Jika Anda ingin menghubungkan beberapa blok CIDR pusat data ke VPC, kami merekomendasikan agar Anda menghubungkan pusat data ke firewall H3C dalam mode routing berbasis tujuan. Untuk informasi lebih lanjut, lihat bagian "Solusi yang Direkomendasikan" dari topik Saran Konfigurasi dan FAQ tentang Mengaktifkan Komunikasi Antar Blok CIDR.

    # Konfigurasikan ACL untuk mengizinkan paket negosiasi IKE dan paket data IPsec antara zona keamanan Untrust dan zona lainnya. Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.
acl advanced 3001
 rule 0 permit ip
 quit
zone-pair security source any destination any
 packet-filter 3001
 quit

    Langkah 5: Konfigurasikan routing dinamis BGP

    # Konfigurasikan alamat IP untuk antarmuka tunnel untuk membangun peering BGP dengan gateway VPN di Alibaba Cloud.
interface tunnel 1 mode ipsec
 ip address 169.254.10.2 30
 quit
interface tunnel 2 mode ipsec
 ip address 169.254.20.2 30
 quit

# Hapus rute statis yang menunjuk ke tunnel dalam skenario routing statis.
undo ip route-static 192.168.0.0 16 Tunnel 1 preference 10
undo ip route-static 192.168.0.0 16 Tunnel 2 preference 20

# Konfigurasikan routing dinamis BGP. Firewall H3C mengiklankan 10.0.0.0/8 ke gateway VPN di Alibaba Cloud.
bgp 65500
peer 169.254.10.1 as-number 65535
peer 169.254.20.1 as-number 65535
address-family ipv4 unicast
peer 169.254.10.1 enable
peer 169.254.20.1 enable
network 10.0.0.0 8  # Iklankan blok CIDR 10.0.0.0/8.

    Setelah konfigurasi selesai, periksa koneksi BGP.


    Periksa routing dinamis BGP.


    Periksa tabel rute.


    Langkah 6: Verifikasi hasil

    Setelah Anda menambahkan rute dari klien di pusat data ke firewall H3C, Anda dapat menguji konektivitas jaringan antara pusat data dan VPC di Alibaba Cloud dari pusat data. Anda juga dapat memverifikasi apakah pergantian dapat dilakukan antara tunnel aktif dan cadangan.

    1. Uji konektivitas jaringan antara VPC dan pusat data.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah ping pada instance ECS untuk melakukan ping ke server di pusat data untuk menguji aksesibilitas pusat data.

        Jika paket balasan echo dikembalikan ke instance ECS, itu menunjukkan bahwa VPC dapat berkomunikasi dengan pusat data.

        ping <Alamat IP pribadi server di pusat data>

    2. Uji ketersediaan tinggi koneksi IPsec-VPN.

      1. Masuk ke instance ECS di VPC. Untuk informasi lebih lanjut tentang cara masuk ke instance ECS, lihat Ikhtisar Metode Koneksi.

      2. Jalankan perintah berikut untuk terus mengirimkan paket dari instance ECS ke pusat data:

        ping <Alamat IP pribadi server di pusat data> -c 10000

      3. Tutup tunnel aktif koneksi IPsec-VPN.

        Anda dapat menutup tunnel aktif dengan memodifikasi kunci pre-shared tunnel aktif. Tunnel aktif ditutup ketika kedua sisi tunnel menggunakan kunci pre-shared yang berbeda.

      4. Setelah tunnel aktif ditutup, Anda dapat memeriksa status lalu lintas pada instance ECS. Jika lalu lintas terputus dan kemudian dilanjutkan, itu menunjukkan bahwa tunnel cadangan secara otomatis mengambil alih setelah tunnel aktif down.

    Mode Single-tunnel

    Klik untuk melihat contoh

    Skenario

    Deskripsi skenario:

    1. Sebuah perusahaan memiliki pusat data dan mengalokasikan blok CIDR 10.34.0.0/24 dari pusat data untuk berkomunikasi dengan Alibaba Cloud.

    2. Perusahaan telah menerapkan VPC di Alibaba Cloud. Blok CIDR VPC adalah 192.168.0.0/16. Aplikasi diterapkan pada instance Elastic Compute Service (ECS) di VPC.

    3. Perusahaan berencana untuk membangun koneksi IPsec-VPN dalam mode single-tunnel antara pusat data dan VPC di Alibaba Cloud untuk memungkinkan komunikasi antara pusat data dan VPC.

    Catatan

    Untuk mode single-tunnel, bagian ini menyediakan contoh konfigurasi dalam mode routing statis.

    Rencana alamat IP

    Tabel berikut menjelaskan konfigurasi jaringan dalam contoh ini.

    Lokasi

    Item konfigurasi

    Contoh

    Pusat data

    Alamat IP firewall H3C

    Antarmuka GE 2 (egress Internet): 10.32.0.175/24

    Next hop: 10.32.0.173

    Alamat IP publik yang dipetakan: 8.XX.XX.3

    Antarmuka GE 4 (antarmuka pribadi): 10.34.0.20/24

    Alamat IP server

    10.34.0.21

    Alibaba Cloud

    Alamat IP gateway VPN

    39.XX.XX.17

    Blok CIDR VPC

    192.168.0.0/16

    Blok CIDR vSwitch

    192.168.1.0/24

    Alamat IP instance ECS

    192.168.1.11

    Rencana konfigurasi koneksi IPsec-VPN

    Konfigurasi koneksi IPsec-VPN di Alibaba Cloud dan firewall H3C harus identik.

    Item konfigurasi

    Contoh

    Kunci pre-shared

    ChangeMe****

    IKE

    Versi

    ikev2

    Mode negosiasi

    main

    Algoritma enkripsi

    aes256

    Algoritma autentikasi

    sha256

    Grup DH

    group14

    Masa hidup SA (detik)

    86400

    IPsec

    Algoritma enkripsi

    aes256

    Algoritma autentikasi

    sha256

    Grup DH

    group14

    Masa hidup SA (detik)

    86400

    Prasyarat

    Gateway VPN, gateway pelanggan, dan koneksi IPsec-VPN dibuat di Alibaba Cloud, dan rute ditambahkan pada gateway VPN. Untuk informasi lebih lanjut, lihat Hubungkan VPC ke pusat data dalam mode single-tunnel.

    Prosedur

    Catatan

    Dalam contoh ini, H3C SecPath vFW1000 E1185 digunakan. Konfigurasi firewall dapat bervariasi tergantung pada model dan versi yang berbeda. Anda dapat merujuk pada dokumentasi terkait atau berkonsultasi dengan produsen firewall untuk mengonfigurasi firewall berdasarkan versi firewall yang Anda gunakan.

    Routing statis
    Langkah 1: Konfigurasikan antarmuka dan jaringan

    Konfigurasikan secara terpisah alamat IP dan zona keamanan untuk antarmuka publik dan pribadi firewall H3C, serta tambahkan rute pada firewall H3C.

    # Konfigurasikan antarmuka publik.
interface GigabitEthernet 2/0
 ip addr 10.32.0.175 24
 quit

# Konfigurasikan antarmuka pribadi.
interface GigabitEthernet 4/0
 ip addr 10.34.0.10 24
 quit

# Tambahkan antarmuka publik dan pribadi ke zona keamanan masing-masing.
security-zone name Untrust
 import interface GigabitEthernet 2/0
 quit
security-zone name Trust
 import interface GigabitEthernet 4/0
 quit

# Konfigurasikan rute untuk alamat IP publik gateway VPN peer di Alibaba Cloud, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke Internet.
ip route-static 39.XX.XX.17 32 10.32.0.173
# Konfigurasikan rute untuk blok CIDR jaringan internal lokal, dengan next hop menunjuk ke alamat IP gateway yang merutekan lalu lintas ke jaringan internal.
ip route-static 10.0.0.0 8 10.34.0.253
    Langkah 2: Konfigurasikan tunnel

    Buat antarmuka tunnel untuk terhubung ke tunnel di Alibaba Cloud.

    # Konfigurasikan antarmuka tunnel dan terapkan IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 quit

# Tambahkan antarmuka tunnel ke zona keamanan Untrust.
security-zone name Untrust
 import interface Tunnel 1
 quit
    Langkah 3: Konfigurasikan proposal IPsec dan kebijakan terkait

    Konfigurasikan IPsec dan IKE. Konfigurasi IPsec dan IKE harus konsisten dengan yang ada di sisi Alibaba Cloud.

    # Konfigurasikan proposal IPsec.
ipsec transform-set to-ali-trans
 encapsulation-mode tunnel
 protocol esp
 esp authentication-algorithm sha256
 esp encryption-algorithm aes-cbc-256
 pfs dh-group14
 quit

# Konfigurasikan proposal IKEv2 dan kebijakan IKEv2.
ikev2 proposal to-ali-prop
 dh group14
 encryption aes-cbc-256
 integrity sha256
 prf sha256
 quit
ikev2 policy to-ali-policy
 priority 1
 proposal to-ali-prop
 quit

# Konfigurasikan rantai kunci IKEv2. Tentukan tunnel di Alibaba Cloud sebagai peer. Setel parameter alamat ke alamat IP publik tunnel di Alibaba Cloud.
ikev2 keychain to_ali_key1
 peer to-ali-peer1
  address 39.XX.XX.17 32
  identity address 39.XX.XX.17
  pre-shared-key plaintext ChangeMe****
  quit
 quit

# Konfigurasikan profil IKEv2. Tentukan tunnel di Alibaba Cloud sebagai peer.
ikev2 profile to-ali-profile1
 authentication-method local pre-share
 authentication-method remote pre-share
 keychain to_ali_key1
 identity local address 8.XX.XX.3
 match remote identity address 39.XX.XX.17 32
 sa duration 86400
 dpd interval 30 periodic
 quit

# Konfigurasikan profil IPsec dan referensikan profil IKEv2 sebelumnya.
ipsec profile to-ali-profile1 isakmp
 transform-set to-ali-trans
 ikev2-profile to-ali-profile1
 # Kami merekomendasikan agar Anda hanya menentukan masa hidup SA berbasis waktu. Jika Anda menentukan masa hidup SA berbasis lalu lintas, atur ke nilai maksimum.
 sa duration time-based 86400
 quit

# Konfigurasikan antarmuka tunnel dan terapkan profil IPsec ke antarmuka tunnel.
interface tunnel 1 mode ipsec
 ip address unnumbered interface GigabitEthernet 2/0
 tunnel protection ipsec profile to-ali-profile1
 source 10.32.0.175
 destination 39.XX.XX.17
 quit

# Konfigurasikan rute untuk blok CIDR VPC peer untuk menunjuk ke antarmuka tunnel.
ip route-static 192.168.0.0 16 Tunnel 1 preference 10
    Langkah 4: Konfigurasikan ACL

    Konfigurasikan ACL untuk mengizinkan lalu lintas protokol IKE dan lalu lintas data IPsec.

    Penting

    • Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.

    • Jika Anda ingin menghubungkan beberapa blok CIDR pusat data ke VPC, kami merekomendasikan agar Anda menghubungkan pusat data ke firewall H3C dalam mode routing berbasis tujuan. Untuk informasi lebih lanjut, lihat bagian "Solusi yang Direkomendasikan" dari topik Saran Konfigurasi dan FAQ tentang Mengaktifkan Komunikasi Antar Blok CIDR.

    # Konfigurasikan ACL untuk mengizinkan paket negosiasi IKE dan paket data IPsec antara zona keamanan Untrust dan zona lainnya. Dalam contoh ini, konfigurasi disederhanakan. Anda dapat mengonfigurasi ACL yang lebih halus berdasarkan kebutuhan bisnis Anda.
acl advanced 3001
 rule 0 permit ip
 quit
zone-pair security source any destination any
 packet-filter 3001
 quit
    Langkah 5: Verifikasi hasil

    Setelah Anda menambahkan rute dari server di pusat data ke firewall H3C, Anda dapat menguji konektivitas jaringan antara pusat data dan VPC di Alibaba Cloud dari pusat data.

    1. Masuk ke instance ECS yang tidak diberi alamat IP publik di VPC. Untuk informasi lebih lanjut, lihat Ikhtisar Metode Koneksi.

    2. Jalankan perintah ping untuk melakukan ping ke server di pusat data untuk menguji konektivitas jaringan.

      Jika Anda dapat menerima paket balasan echo, koneksi berhasil dibangun.
