VPN Gateway：Mode dual-tunnel

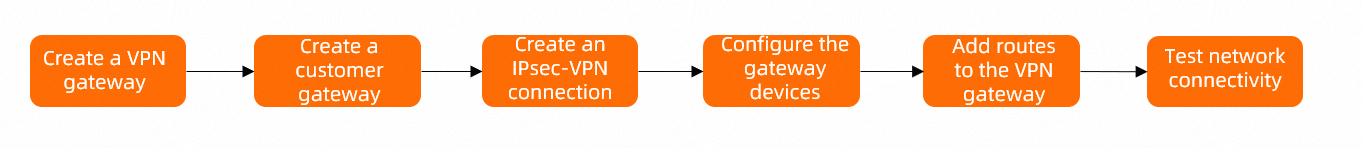

Langkah 1: Buat VPN gateway

1. Buka atau Konsol manajemen VPN Gateway.

   Instance Name, Resource Group: Anda dapat menggunakan parameter ini bersama-sama untuk mengidentifikasi sumber daya cloud. Region: Pilih wilayah tempat VPC Anda berada. Dalam topik ini, digunakan Singapore. Gateway Type: Pilih Standard. Network Type: Pilih Public. Tunnel: Pilih Dual-tunnel. Virtual Private Cloud (VPC): Pilih VPC yang akan Anda hubungkan ke data center lokal. vSwitch 1, vSwitch 2: Pilih dua vSwitch di zona berbeda dalam VPC. Peak Bandwidth: Gunakan nilai default. Traffic: Pilih Pay-By-Data-Transfer. Enable IPsec-VPN, dan disable SSL-VPN. Subscription Duration: Gunakan nilai default. Service-linked Role: Pastikan peran terkait layanan AliyunServiceRoleForVpn telah dibuat. VPN Gateway menggunakan peran ini untuk mengakses resource di produk cloud lainnya.

2. Kembali ke halaman VPN Gateway. Status awal instance VPN Gateway adalah Preparing. Setelah sekitar 1 hingga 5 menit, status berubah menjadi Normal, dan sistem menetapkan dua alamat IP publik ke VPN Gateway untuk tunnel aktif dan cadangan. Dalam contoh ini, alamat IP publik yang ditetapkan adalah: 120.XX.XX.152 (IPsec address 1 - active tunnel) dan 120.XX.XX.0 (IPsec address 2 - standby tunnel).

Langkah 2: Buat customer gateway

Buka VPN - Customer Gateway dan klik Create Customer Gateway.

Langkah 3: Buat koneksi IPsec

1. Buka halaman VPN - Create IPsec-VPN Connection, lengkapi konfigurasi, lalu klik OK.

   Konfigurasi IPsec Region: Pilih wilayah tempat VPC Anda berada. Dalam topik ini, digunakan Singapore. Attach VPN Gateway: Pilih VPN Gateway yang Anda buat di Langkah 1. Routing Mode: Pilih Destination-based Route untuk merutekan dan meneruskan traffic berdasarkan alamat IP tujuan. Effective Immediately: Pilih Yes. Negosiasi dimulai segera setelah konfigurasi selesai.

   Konfigurasi tunnel Enable BGP: Dalam contoh ini, fitur ini tidak diaktifkan. Tunnel: Konfigurasikan tunnel aktif dan cadangan. Tunnel 1 adalah tunnel utama. Customer Gateway: Pilih customer gateway CGW1 yang Anda buat di Langkah 2. Pre-shared Key: Kunci pra-bersama tunnel harus sama dengan perangkat gateway peer. Jika tidak, koneksi IPsec-VPN tidak dapat dibuat. Encryption Configuration: Pilih konfigurasi enkripsi berdasarkan dukungan perangkat gateway lokal. Pastikan konfigurasi enkripsi koneksi IPsec sama dengan perangkat gateway lokal. Tunnel 2: Tunnel cadangan. Customer Gateway: Pilih customer gateway CGW2 yang Anda buat di Langkah 2. Pre-shared Key: Gunakan konfigurasi yang sama dengan tunnel aktif. Kunci pra-bersama tunnel harus sama dengan perangkat gateway peer. Jika tidak, koneksi IPsec-VPN tidak dapat dibuat. Encryption Configuration: Pilih konfigurasi enkripsi berdasarkan dukungan perangkat gateway lokal. Pastikan konfigurasi enkripsi koneksi IPsec sama dengan perangkat gateway lokal.

2. Pada kotak dialog Created, klik Cancel. Temukan koneksi IPsec yang telah dibuat dan klik Generate Peer Configuration di kolom Actions. Klik Copy dan simpan konfigurasi ke perangkat lokal Anda. Konfigurasi ini diperlukan untuk mengonfigurasi perangkat gateway lokal.

Langkah 4: Konfigurasi perangkat gateway lokal

Topik ini menggunakan perangkat gateway lokal yang menjalankan perangkat lunak strongSwan (perangkat strongSwan) sebagai contoh.

Contoh konfigurasi perangkat gateway lokal lainnya.

Konten berikut berisi informasi produk pihak ketiga hanya sebagai referensi. Alibaba Cloud tidak memberikan jaminan, baik tersurat maupun tersirat, mengenai kinerja dan keandalan produk pihak ketiga, atau dampak potensial dari operasi yang dilakukan menggunakan produk tersebut.

Langkah-langkah berikut menggunakan perangkat strongSwan yang menjalankan sistem operasi CentOS Stream 9 64-bit sebagai contoh. Untuk sistem operasi lainnya, lihat dokumentasi resmi strongSwan.

1. Pada perangkat strongSwan, perbarui kebijakan firewall untuk mengizinkan traffic pada protokol ESP (nomor protokol IP 50), port UDP 500, dan port UDP 4500.

   iptables -I INPUT -p 50 -j ACCEPT
   iptables -I INPUT -p udp --dport 500 -j ACCEPT
   iptables -I INPUT -p udp --dport 4500 -j ACCEPT

2. Jalankan echo 1 > /proc/sys/net/ipv4/ip_forward untuk mengaktifkan penerusan traffic.

   Perintah di atas memberikan konfigurasi sementara yang akan dihapus setelah perangkat strongSwan restart. Klik untuk melihat langkah-langkah mengaktifkan penerusan traffic secara permanen.

   1. Jalankan vi /etc/sysctl.conf.

   2. Tambahkan konfigurasi berikut ke file dan simpan: net.ipv4.ip_forward = 1.

   3. Jalankan sudo sysctl -p untuk menerapkan konfigurasi.

3. Jalankan dnf install epel-release -y dan dnf install strongswan -y untuk menginstal perangkat lunak strongSwan.

4. Konfigurasi dual tunnel:

   Dual-egress diimplementasikan berdasarkan antarmuka jaringan virtual XFRM. Untuk menggunakan antarmuka jaringan virtual XFRM, Anda harus menginstal strongSwan versi 5.8.0 atau lebih baru. Selain itu, versi kernel Linux harus 4.19 atau lebih baru, versi iproute2 harus 5.1.0 atau lebih baru, dan kernel harus mendukung modul xfrm. Modul tidak didukung jika perintah lsmod | grep xfrm mengembalikan hasil kosong. Untuk informasi selengkapnya, lihat XFRM Interfaces on Linux.

   1. Tambahkan rute yang mengarah ke dua alamat IPsec Alibaba Cloud. Hal ini memungkinkan alamat IPsec 1 diakses melalui egress eth0 dan alamat IPsec 2 diakses melalui egress eth1. Verifikasi bahwa Anda dapat melakukan ping ke alamat IPsec tersebut.

      ip route add 120.XX.XX.152 via 172.16.1.253 dev eth0  #172.16.1.253 adalah alamat gateway pribadi eth0
      ip route add 120.XX.XX.0 via 172.16.2.253 dev eth1   #172.16.2.253 adalah alamat gateway pribadi eth1

   2. Buat dua antarmuka jaringan virtual untuk membuat tunnel IPsec-VPN aktif dan cadangan.

      ip link add ipsec0 type xfrm dev eth0 if_id 42 # Buat antarmuka jaringan virtual XFRM untuk tunnel 1. ID antarmuka adalah 42 dan antarmuka dasar adalah antarmuka publik eth0.
      ip link add ipsec1 type xfrm dev eth1 if_id 43 # Buat antarmuka jaringan virtual XFRM untuk tunnel 2. ID antarmuka adalah 43 dan antarmuka dasar adalah antarmuka publik eth1.
      ip link set ipsec0 up # Aktifkan antarmuka jaringan virtual XFRM untuk tunnel 1.
      ip link set ipsec1 up # Aktifkan antarmuka jaringan virtual XFRM untuk tunnel 2.

      Konfigurasi antarmuka jaringan virtual bersifat sementara dan akan dihapus setelah perangkat strongSwan restart. Setelah restart, Anda harus menerapkan kembali konfigurasi dan menjalankan perintah sudo systemctl restart strongswan; swanctl --load-all, yang memerlukan izin root. Klik untuk melihat skrip auto-start.

      1. Jalankan vi xfrm.sh untuk membuat skrip, lalu tambahkan dan simpan konfigurasi berikut.

      2. Tambahkan dan simpan konfigurasi berikut.

         sudo ip link add ipsec0 type xfrm dev eth0 if_id 42 # Buat antarmuka jaringan virtual XFRM untuk tunnel 1. ID antarmuka adalah 42 dan antarmuka dasar adalah antarmuka publik eth0.
         sudo ip link add ipsec1 type xfrm dev eth1 if_id 43 # Buat antarmuka jaringan virtual XFRM untuk tunnel 2. ID antarmuka adalah 43 dan antarmuka dasar adalah antarmuka publik eth1.
         sudo ip link set ipsec0 up # Aktifkan antarmuka jaringan virtual XFRM untuk tunnel 1.
         sudo ip link set ipsec1 up # Aktifkan antarmuka jaringan virtual XFRM untuk tunnel 2.

      3. Jalankan sudo find / -name xfrm.sh untuk melihat jalur mutlak skrip.

      4. Jalankan sudo vi /etc/rc.d/rc.local, tambahkan jalur mutlak skrip, lalu simpan perubahan.

      5. Jalankan sudo chmod +x /etc/rc.d/rc.local dan sudo chmod +x /root/xfrm.sh untuk menambahkan izin eksekusi.

   3. Ubah file konfigurasi strongSwan.

      1. Jalankan mv /etc/strongswan/swanctl/swanctl.conf /etc/strongswan/swanctl/swanctl.conf.bak untuk mencadangkan file konfigurasi asli.

      2. Jalankan vi /etc/strongswan/swanctl/swanctl.conf. Tambahkan konfigurasi berikut ke file dan simpan. Sesuaikan parameter berdasarkan konfigurasi koneksi IPsec-VPN.

         connections {
            vco1 {                               # Tambahkan konfigurasi VPN untuk tunnel IPsec-VPN 1
               version = 2                       # Menentukan versi IKE. Harus sama dengan versi IKE tunnel 1 di sisi Alibaba Cloud. 2 berarti IKEv2.
               local_addrs  = 172.16.0.93        # Alamat IP kartu antarmuka jaringan lokal pertama.
               remote_addrs = 120.XX.XX.152      # Menentukan alamat IP peer untuk tunnel 1, yaitu alamat IP gateway tunnel 1 di sisi Alibaba Cloud (IPsec address 1).
               dpd_delay = 10
               rekey_time = 84600                # Menentukan masa hidup asosiasi keamanan untuk tunnel 1. Harus sama dengan masa hidup SA dalam konfigurasi IKE tunnel 1 di sisi Alibaba Cloud.
               over_time = 1800
               proposals = aes-sha1-modp1024     # Menentukan algoritma enkripsi, algoritma autentikasi, dan grup DH untuk tunnel 1. Harus sama dengan konfigurasi IKE tunnel 1 di sisi Alibaba Cloud. group2 sesuai dengan modp1024.
               encap = yes

               local {
                  auth = psk                     # Metode autentikasi lokal adalah PSK, yang menggunakan kunci pra-bersama.
                  id = 47.XX.XX.198              # Alamat IP egress publik lokal pertama. Harus sama dengan RemoteId tunnel 1 di sisi Alibaba Cloud.
               }
               remote {
                  auth = psk                     # Metode autentikasi remote adalah PSK, yang berarti Alibaba Cloud menggunakan kunci pra-bersama.
                  id = 120.XX.XX.152             # Alamat IPsec 1 di sisi Alibaba Cloud. Harus sama dengan LocalId tunnel 1 di sisi Alibaba Cloud.
               }
               children {
                  vco_child1 {
                     local_ts  = 0.0.0.0/0
                     remote_ts = 0.0.0.0/0
                     mode = tunnel
                     rekey_time = 85500
                     life_time = 86400           # Menentukan masa hidup SA untuk tunnel 1. Harus sama dengan masa hidup SA dalam konfigurasi IPsec tunnel 1 di sisi Alibaba Cloud.
                     dpd_action = restart
                     start_action = start
                     close_action = start
                     esp_proposals = aes-sha1-modp1024   # Menentukan algoritma enkripsi, algoritma autentikasi, dan grup DH untuk tunnel 1. Harus sama dengan konfigurasi IPsec tunnel 1 di sisi Alibaba Cloud. group2 sesuai dengan modp1024.

                     if_id_out = 42                      # Menentukan antarmuka arah keluar dan masuk untuk tunnel 1 sebagai antarmuka jaringan virtual XFRM untuk tunnel 1.
                     if_id_in = 42
                     updown = /root/connect_1.sh         # Menjalankan skrip /root/connect_1.sh berdasarkan status UP dan DOWN tunnel 1 untuk mengonfigurasi rute.
                  }
               }
            }
           vco2 {                                # Tambahkan konfigurasi VPN untuk tunnel IPsec-VPN 2
               version = 2                       # Menentukan versi IKE. Harus sama dengan versi IKE tunnel 2 di sisi Alibaba Cloud. 2 berarti IKEv2.
               local_addrs  = 172.16.2.57        # Alamat IP kartu antarmuka jaringan lokal kedua.
               remote_addrs = 120.XX.XX.0        # Menentukan alamat IP peer untuk tunnel 2, yaitu alamat IP gateway tunnel 2 di sisi Alibaba Cloud (IPsec address 2).
               dpd_delay = 10
               rekey_time = 84600                # Menentukan masa hidup asosiasi keamanan untuk tunnel 2. Harus sama dengan masa hidup SA dalam konfigurasi IKE tunnel 2 di sisi Alibaba Cloud.
               over_time = 1800
               proposals = aes-sha1-modp1024     # Menentukan algoritma enkripsi, algoritma autentikasi, dan grup DH untuk tunnel 2. Harus sama dengan konfigurasi IKE tunnel 2 di sisi Alibaba Cloud. group2 sesuai dengan modp1024.
               encap = yes

               local {
                  auth = psk                     # Metode autentikasi lokal adalah PSK, yang menggunakan kunci pra-bersama.
                  id = 47.XX.XX.181              # Alamat IP egress publik lokal kedua. Harus sama dengan RemoteId tunnel 2 di sisi Alibaba Cloud.
               }
               remote {
                  auth = psk                     # Metode autentikasi remote adalah PSK, yang berarti Alibaba Cloud menggunakan kunci pra-bersama.
                  id = 120.XX.XX.0               # Alamat IPsec 2 di sisi Alibaba Cloud. Harus sama dengan LocalId tunnel 2 di sisi Alibaba Cloud.
               }
               children {
                  vco_child2 {
                     local_ts  = 0.0.0.0/0
                     remote_ts = 0.0.0.0/0
                     mode = tunnel
                     rekey_time = 85500
                     life_time = 86400           # Menentukan masa hidup SA untuk tunnel 2. Harus sama dengan masa hidup SA dalam konfigurasi IPsec tunnel 1 di sisi Alibaba Cloud.
                     dpd_action = restart
                     start_action = start
                     close_action = start
                     esp_proposals = aes-sha1-modp1024     # Menentukan algoritma enkripsi, algoritma autentikasi, dan grup DH untuk tunnel 2. Harus sama dengan konfigurasi IPsec tunnel 2 di sisi Alibaba Cloud. group2 sesuai dengan modp1024.
                     if_id_out = 43                        # Menentukan antarmuka arah keluar dan masuk untuk tunnel 2 sebagai antarmuka jaringan virtual XFRM untuk tunnel 2.
                     if_id_in = 43
                     updown = /root/connect_2.sh           # Menjalankan skrip /root/connect_2.sh berdasarkan status UP dan DOWN tunnel 2 untuk mengonfigurasi rute.
                  }
               }
            }
         }

         # Konfigurasi kunci di sini tidak menentukan ID dan digunakan bersama oleh semua tunnel. Jika Anda tidak menentukan ID, pastikan kedua kunci identik. Jika tidak, negosiasi mungkin gagal.
         secrets {
            ike-vco1 {
               secret = <Tentukan kunci pra-bersama untuk tunnel 1>            # Harus sama dengan kunci pra-bersama tunnel 1 di sisi Alibaba Cloud.
            }
            ike-vco2 {
               secret = <Tentukan kunci pra-bersama untuk tunnel 2>            # Harus sama dengan kunci pra-bersama tunnel 2 di sisi Alibaba Cloud.
            }
         }

5. Restart proses strongSwan, muat ulang konfigurasi strongSwan, dan periksa status tunnel.

   sudo systemctl restart strongswan
   swanctl --load-all
   watch swanctl --list-sas

   Seperti yang ditunjukkan pada gambar berikut, koneksi IPsec-VPN telah dibuat antara perangkat strongSwan dan VPN Gateway.



6. Konfigurasi rute:

   1. Jalankan vi /root/connect_1.sh, lalu tambahkan dan simpan konfigurasi berikut.

      # Jika tunnel 1 UP, tambahkan rute untuk mengarahkan traffic dari data center ke VPC Alibaba Cloud (192.168.0.0/16) melalui antarmuka jaringan virtual XFRM ipsec0.
      # Atur nilai metrik rute ini ke 100 agar memiliki prioritas lebih tinggi daripada rute ke antarmuka jaringan virtual XFRM ipsec1.
      # Jika tunnel 1 DOWN, hapus rute ini.
      #!/usr/bin/env bash
      if [ x"$PLUTO_VERB" == "xup-client" ]; then
      	echo "ip route add 192.168.0.0/16 dev ipsec0" >> /root/vpn_route.log;ip route add 192.168.0.0/16 dev ipsec0 metric 100
      elif [ x"$PLUTO_VERB" == "xdown-client" ]; then
      	echo "ip route del 192.168.0.0/16 dev ipsec0" >> /root/vpn_route.log;ip route del 192.168.0.0/16 dev ipsec0 metric 100
      fi

   2. Jalankan vi /root/connect_2.sh, lalu tambahkan dan simpan konfigurasi berikut.

      # Jika tunnel 2 UP, tambahkan rute untuk mengarahkan traffic dari data center ke VPC Alibaba Cloud (192.168.0.0/16) melalui antarmuka jaringan virtual XFRM ipsec1.
      # Atur nilai metrik rute ini ke 101 agar memiliki prioritas lebih rendah daripada rute ke antarmuka jaringan virtual XFRM ipsec0.
      # Jika tunnel 2 DOWN, hapus rute ini.
      #!/usr/bin/env bash
      if [ x"$PLUTO_VERB" == "xup-client" ]; then
      	echo "ip route add 192.168.0.0/16 dev ipsec1" >> /root/vpn_route.log;ip route add 192.168.0.0/16 dev ipsec1 metric 101
      elif [ x"$PLUTO_VERB" == "xdown-client" ]; then
      	echo "ip route del 192.168.0.0/16 dev ipsec1" >> /root/vpn_route.log;ip route del 192.168.0.0/16 dev ipsec1 metric 101
      fi

   3. Jalankan sudo chmod +x /root/connect_1.sh dan sudo chmod +x /root/connect_2.sh untuk memberikan izin eksekusi.

   4. Jalankan sudo systemctl restart strongswan untuk me-restart proses strongSwan.

   5. Jalankan route -n untuk memastikan rute telah dikonfigurasi.



   6. Pada server di data center yang perlu terhubung ke VPC, konfigurasikan rute yang memiliki blok CIDR VPC sebagai tujuan dan perangkat strongSwan sebagai lompatan berikutnya.

   7. Jalankan perintah berikut untuk menonaktifkan rp_filter guna mencegah masalah konektivitas akibat perutean asimetris.

      sudo sysctl -w net.ipv4.conf.all.rp_filter=0
      sudo sysctl -w net.ipv4.conf.eth0.rp_filter=0
      sudo sysctl -w net.ipv4.conf.eth1.rp_filter=0

Langkah 5: Konfigurasi rute VPN Gateway

Buka halaman VPN - VPN Gateway, lalu klik ID VPN Gateway yang Anda buat di Langkah 1.
