Cara mengimpor dan mengekspor dasbor - Simple Log Service

Tema ini menjelaskan cara mengimpor dasbor dalam akun Alibaba Cloud yang sama dan di seluruh beberapa akun Alibaba Cloud. Tema ini juga mencakup cara mengimpor dasbor Grafana ke Layanan Log Sederhana dan sebaliknya.

Impor dasbor dalam akun Alibaba Cloud yang sama

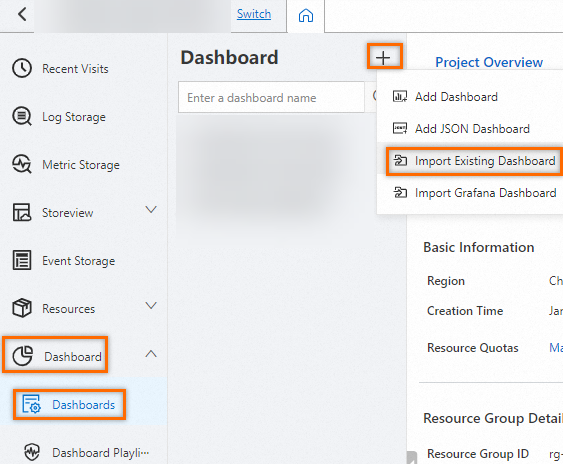

Di pojok kanan atas bagian Dashboard, pilih + > Import Existing Dashboard.

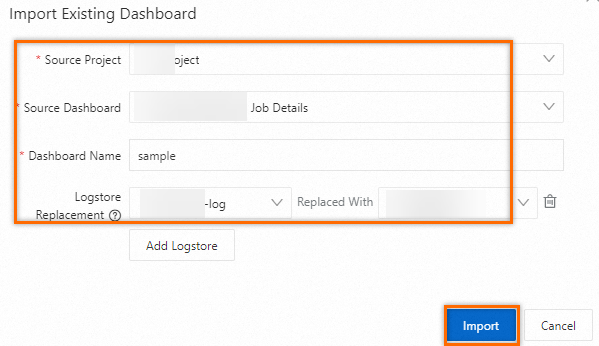

Di kotak dialog Import Existing Dashboard, konfigurasikan parameter berikut, lalu klik Import. Setelah dasbor diimpor, Anda akan diarahkan ke halaman dasbor. Tabel berikut menjelaskan parameter tersebut.

Parameter	Deskripsi
Source Project	Pilih proyek tempat dasbor sumber berasal. Catatan Anda dapat memilih proyek saat ini atau proyek lainnya.
Source Dashboard	Pilih dasbor sumber.
Dashboard Name	Masukkan nama untuk dasbor baru.
Logstore Replacement	Jika dasbor baru bergantung pada Logstore di proyek saat ini, Anda dapat mengganti Logstore dengan Logstore di proyek saat ini. Anda dapat mengganti beberapa Logstore.

Impor dasbor di seluruh akun Alibaba Cloud

1. Dapatkan file JSON dari dasbor

Buka dasbor. Di pojok kanan atas halaman dasbor, klik Edit untuk masuk ke mode edit. Untuk informasi lebih lanjut, lihat Mode Edit.
Dalam mode edit, klik ikon . Pada tab Dashboard JSON di halaman Pengaturan Dasbor, salin konten berformat JSON.

2. Tambahkan dasbor JSON

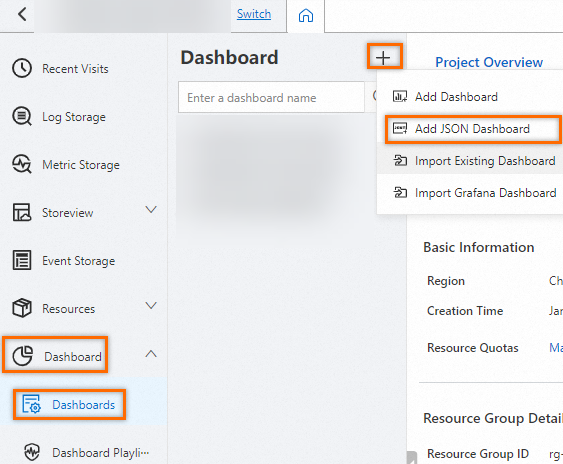

Di pojok kanan atas bagian Dashboard, pilih + > Add JSON Dashboard.

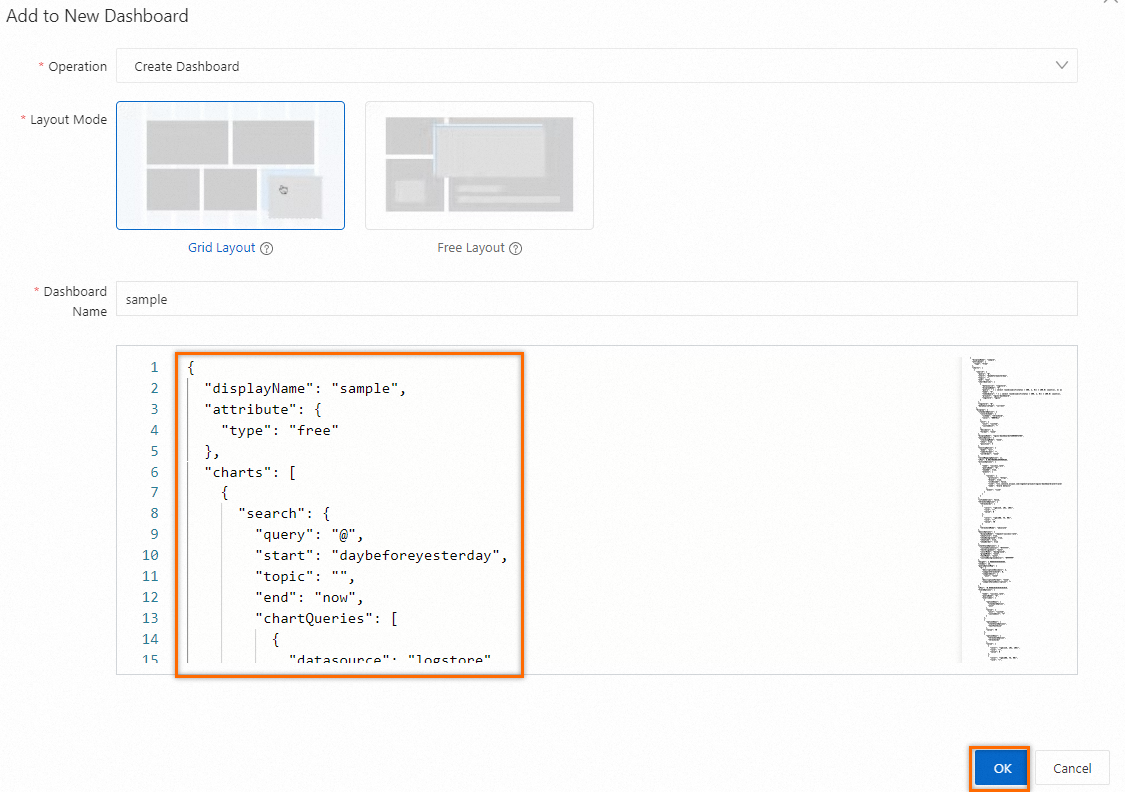

Di kotak dialog Add to New Dashboard, tempelkan konten berformat JSON, lalu klik OK. Setelah dasbor ditambahkan, Anda akan diarahkan ke halaman dasbor.

Ekspor dasbor Layanan Log Sederhana dan impor dasbor ke Grafana

Prasyarat

Grafana versi 8.0.0 atau lebih baru telah terinstal. Untuk informasi lebih lanjut, lihat Dokumentasi Grafana.
Catatan
- Dalam topik ini, Grafana versi 9.2.4 digunakan.
- Jika Anda menginstal Grafana di komputer Anda, aktifkan port 3000 di pengaturan browser Anda.
Plugin Layanan Log Sederhana versi 2 telah terinstal. Untuk informasi lebih lanjut, lihat Hubungkan Layanan Log Sederhana ke Grafana.
Jika tab Convert to Grafana Dashboard tidak muncul di halaman dasbor Layanan Log Sederhana Anda, ajukan Tiket untuk menambahkan dasbor ke daftar putih.
Jika Anda ingin menggunakan grafik pie chart, jalankan perintah grafana-cli plugins install grafana-piechart-panel untuk menginstal plugin pie chart.
Jika muncul pesan kesalahan konversi, tangani kesalahan sesuai dengan pesan tersebut. Jika tidak, elemen grafik mungkin tidak ditampilkan seperti yang diharapkan.

Batasan

Grafana tidak mendukung tata letak bebas yang disediakan oleh Layanan Log Sederhana. Setelah Anda mengonversi dasbor Layanan Log Sederhana dengan tata letak bebas menjadi dasbor Grafana, tata letak dasbor dapat menjadi kacau.
Jika pengaturan tertentu seperti sumbu x atau y hilang, masalah tampilan grafik mungkin terjadi. Dalam hal ini, periksa pengaturan parameter di bagian Query and Analysis Configurations.
Layanan Log Sederhana menyediakan grafik nilai tunggal yang memungkinkan Anda mengonfigurasi berbagai fitur seperti perbandingan interval-nilai, perbandingan periodisitas-nilai, dan penyesuaian. Namun, Grafana hanya mendukung nilai numerik yang ditampilkan dalam grafik untuk konversi.
Grafana mendukung lebih sedikit pengaturan tabel dibandingkan Layanan Log Sederhana. Beberapa pengaturan tabel yang didukung oleh Layanan Log Sederhana tidak kompatibel dengan Grafana. Misalnya, Anda tidak dapat mengonfigurasi mini line chart, mini column chart, interaksi kustom, atau filter untuk tabel Grafana.
Rincian gaya grafik seperti jenis garis dan pengaturan kustom tidak didukung untuk konversi. Setelah Anda mengimpor dasbor Layanan Log Sederhana, rincian gaya grafik ditampilkan berdasarkan pengaturan default Grafana.
Fitur seperti konversi data, interaksi, dan pengaturan bidang yang didukung di Layanan Log Sederhana tidak dapat diimplementasikan dengan cara yang sama di Grafana.

1. Hasilkan dan ekspor konten berformat JSON yang sesuai dengan Grafana

Dalam daftar dasbor, klik dasbor yang ingin Anda kelola dan pilih Edit > .

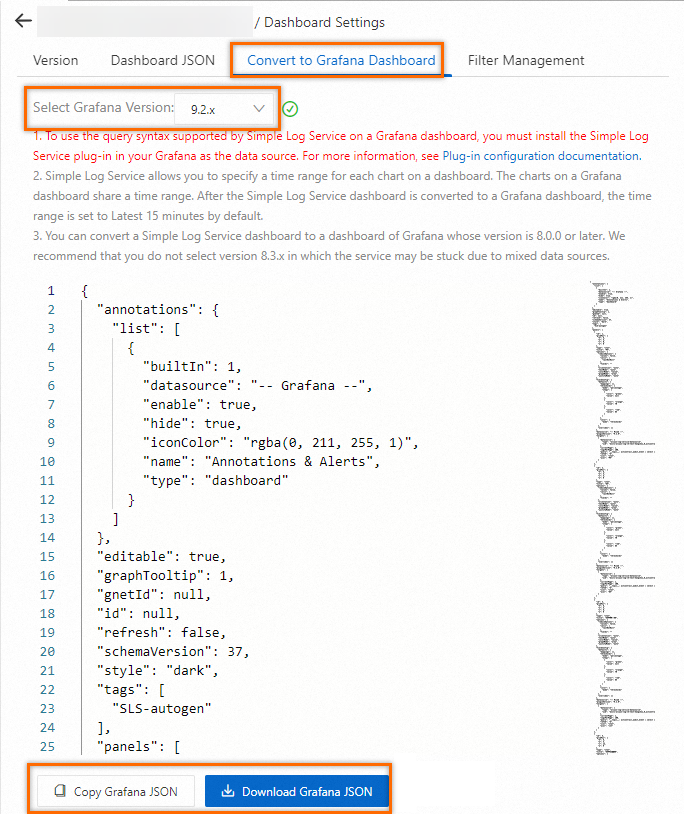

Di tab Convert to Grafana Dashboard, pilih versi Grafana yang Anda gunakan. Klik Copy Grafana JSON atau Download Grafana JSON untuk mendapatkan konten berformat JSON.

2. Impor dasbor Layanan Log Sederhana ke Grafana

Masuk ke Grafana.
Di bilah navigasi di sebelah kiri, pilih > Dashboards. Di halaman dasbor, pilih New > Import.

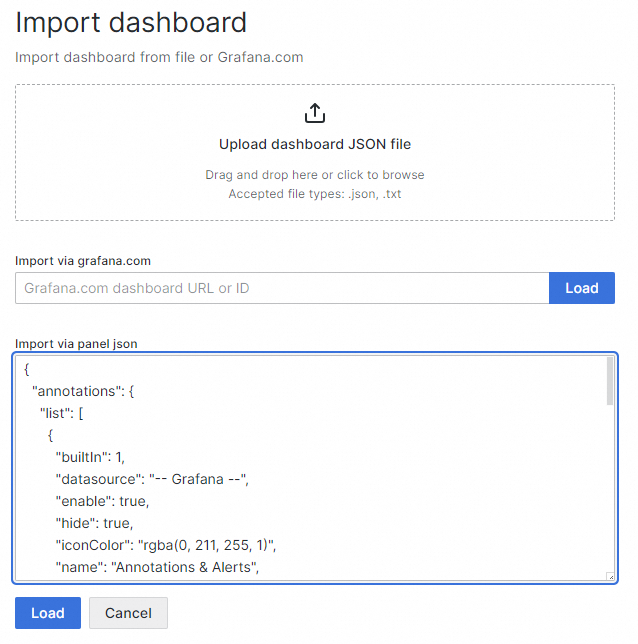

Klik Upload dashboard JSON file untuk mengimpor file JSON atau masukkan konten berformat JSON di bidang Import via panel json. Lalu, klik Load.

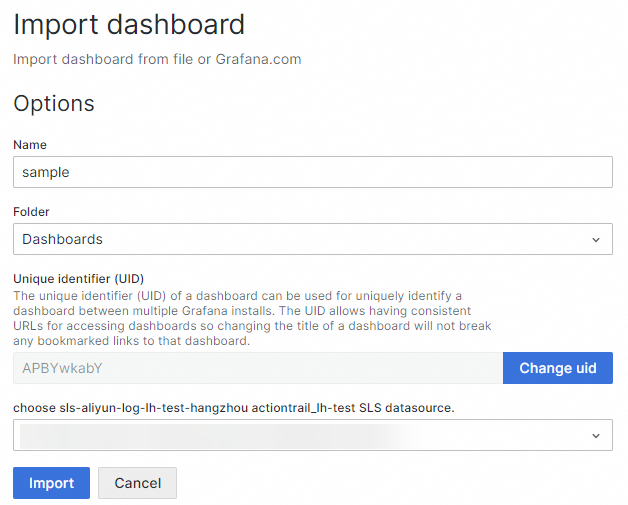

Di langkah Options, lengkapi operasi berikut.
1. Tentukan nama untuk dasbor.
2. Pilih folder tempat Anda ingin menyimpan dasbor.
3. Pilih sumber data untuk dasbor.
4. Klik Import.
Lihat dasbor di halaman dasbor setelah dasbor diimpor.

Cakupan konversi

Saat Anda mengimpor dasbor Layanan Log Sederhana ke Grafana, hanya jenis grafik tertentu, sumber data, variabel, pernyataan, dan gaya grafik dari dasbor Layanan Log Sederhana yang didukung untuk konversi karena perbedaan dalam implementasi dan fitur antara Grafana dan Layanan Log Sederhana. Tabel berikut menjelaskan konten yang didukung untuk konversi.

Kategori	Konten yang didukung untuk konversi
Jenis grafik	Tabel (Pro) Grafik garis (Pro) Grafik kolom (Pro) Grafik aliran (Pro) Grafik nilai tunggal (Pro) Gauge batang (Pro) Grafik pie (Pro) Metric Prometheus Tabel Teks Baris yang dilipat
Jenis sumber data	Logstore (SQL) Metricstore (PromQL) Metricstore (SQL) Bawaan
Variabel	Hanya penggantian variabel yang didukung. Filter tidak didukung karena Grafana tidak mendukung filter. Variabel tidak dapat menggunakan item daftar dinamis dan statis secara bersamaan karena Grafana tidak mendukung koeksistensi nilai query dan konstan. Saat menggunakan penggantian variabel, Anda tidak dapat menambahkan beberapa variabel karena Grafana tidak mendukung kunci kustom di dasbor.
Pernyataan	SQL PromQL SQL dan PromQL
Gaya grafik	Pencocokan dalam posisi grafik, ukuran, judul, dan legenda

Ekspor dasbor Grafana dan impor dasbor ke Layanan Log Sederhana

Prasyarat

Grafana versi 8.0.0 atau lebih baru telah terinstal. Untuk informasi lebih lanjut, lihat Dokumentasi Grafana.
Dalam topik ini, Grafana versi 9.2.4 digunakan.
Penting
Jika Anda menginstal Grafana di komputer Anda, aktifkan port 3000 di pengaturan browser Anda.
Plugin Layanan Log Sederhana versi 2 telah terinstal. Untuk informasi lebih lanjut, lihat Instal Plugin Layanan Log Sederhana.
Jika Anda ingin menggunakan grafik pie chart, jalankan perintah grafana-cli plugins install grafana-piechart-panel untuk menginstal plugin pie chart.

Batasan

Saat Anda mengimpor dasbor Grafana, sumber data Prometheus tidak didukung oleh variabel dasbor Grafana. Anda harus menggunakan log-service-datasource.
Rincian gaya grafik seperti jenis garis dan pengaturan kustom tidak didukung untuk konversi. Setelah Anda mengimpor dasbor Grafana, rincian gaya grafik ditampilkan berdasarkan pengaturan default Layanan Log Sederhana.
Fitur seperti Transform, Expression, Annotations, Links, dan Permissions yang didukung di Grafana tidak dapat diimplementasikan dengan cara yang sama di Layanan Log Sederhana.

1. Dapatkan file JSON dari dasbor Grafana

Masuk ke Grafana.
Di bilah navigasi di sebelah kiri, pilih > Browse.
Dalam daftar dasbor, temukan dan klik dasbor yang ingin Anda kelola. Di pojok kanan atas halaman dasbor, klik ikon . Di bilah navigasi di sebelah kiri halaman Pengaturan, klik JSON Model. Salin konten berformat JSON dan simpan sebagai file JSON atau salin ke clipboard.

2. Impor dasbor Grafana

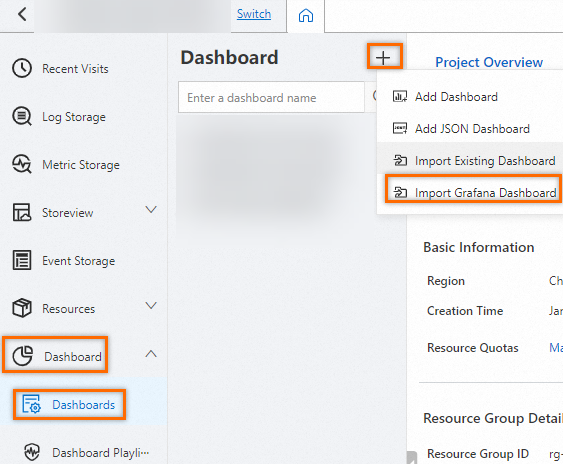

Di pojok kanan atas bagian Dashboard, pilih + > Import Grafana Dashboard.

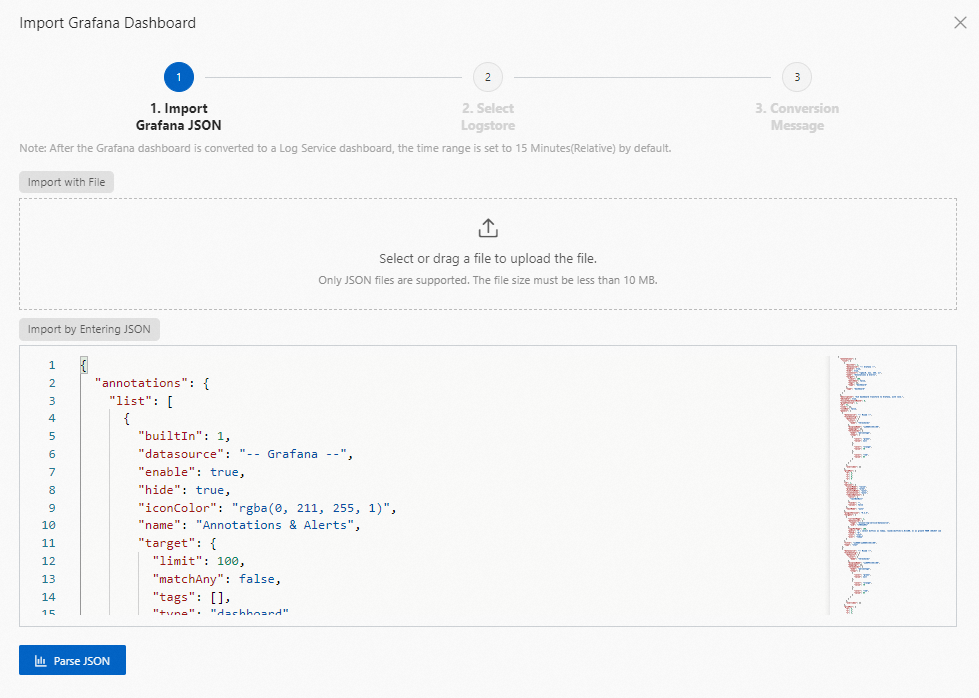

Di langkah Import Grafana JSON, impor file JSON atau masukkan konten berformat JSON, lalu klik Parse JSON.

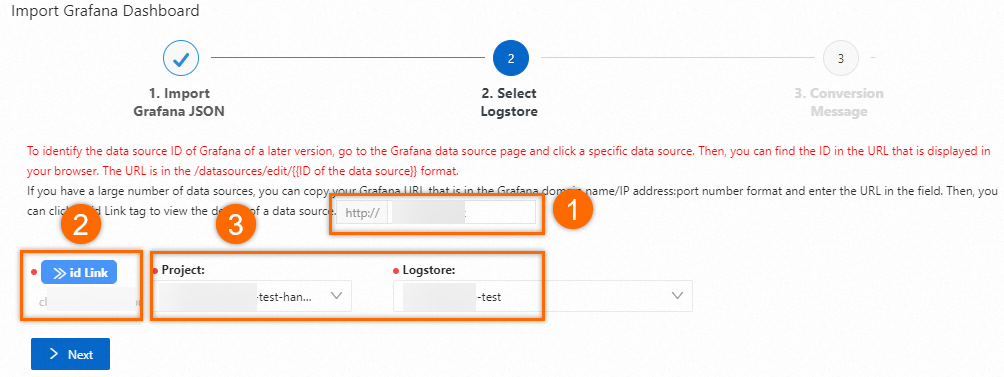

Di langkah Select Logstore, lengkapi operasi berikut.
Layanan Log Sederhana secara otomatis mem-parsing konten berformat JSON untuk mendapatkan ID sumber data atau nama sumber data dari dasbor. Anda dapat memperoleh proyek dan Logstore yang terkait dengan sumber data berdasarkan ID sumber data atau nama sumber data.
1. Di bidang http://, masukkan Alamat IP Grafana:Port.
2. Klik id Link.
  Anda akan diarahkan ke halaman tempat Anda dapat mengonfigurasi pengaturan untuk sumber data Grafana Anda. Anda dapat melihat proyek dan Logstore Layanan Log Sederhana yang terkait dengan sumber data. Informasi yang diperoleh Layanan Log Sederhana dari konten berformat JSON bervariasi berdasarkan versi Grafana. Dalam contoh ini, ID sumber data diperoleh.
3. Pilih proyek dan Logstore yang diperlukan. Lalu, klik Next.

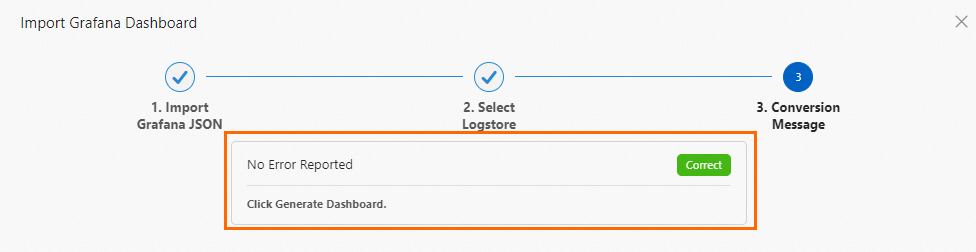

Di langkah Conversion Message, pastikan pesan bebas kesalahan muncul, lalu klik Generate Dashboard.
Salah satu pesan berikut mungkin muncul: pesan ketidaksesuaian konversi, pesan kesalahan, pesan format tidak valid, dan pesan bebas kesalahan.
Lihat dasbor di halaman dasbor setelah dasbor berhasil diimpor.

Cakupan konversi

Saat Anda mengimpor dasbor Grafana ke Layanan Log Sederhana, hanya jenis grafik tertentu, sumber data, variabel, pernyataan, dan gaya grafik dari dasbor Grafana yang didukung untuk konversi karena perbedaan dalam implementasi dan fitur antara Grafana dan Layanan Log Sederhana. Tabel berikut menjelaskan konten yang didukung untuk konversi.

Kategori	Konten yang didukung untuk konversi
Jenis grafik	Deret waktu Grafik batang Statistik Gauge Gauge batang Tabel Grafik pie Grafik pie (lama) Teks Baris
Jenis sumber data	Prometheus log-service-datasource
Variabel	Query (Sumber data harus log-service-datasource.) Kustom Kotak teks
Pernyataan	SQL PromQL SQL dan PromQL Grafana Random Walk
Gaya grafik	Pencocokan dalam posisi grafik, ukuran, judul, dan legenda
