Cara menambahkan grafik area polar ke dasbor - Simple Log Service

Grafik area polar adalah grafik kolom dalam sistem koordinat polar. Setiap kategori data diwakili oleh irisan yang memiliki sudut yang sama, dan jari-jari setiap irisan bervariasi berdasarkan nilai. Topik ini menjelaskan cara mengonfigurasi grafik area polar.

Prasyarat

Data telah dikumpulkan. Untuk informasi lebih lanjut, lihat Kumpulkan log teks dari server.
Indeks telah dibuat. Untuk informasi lebih lanjut, lihat Buat indeks.
Dasbor telah dibuat. Untuk informasi lebih lanjut, lihat Buat dasbor.

Efek konfigurasi

Kueri dan analisis data: Anda dapat menanyakan dan menganalisis log yang dikumpulkan di konsol Simple Log Service. Sebagai contoh, Anda dapat mengambil log, menggabungkan log, dan mengumpulkan statistik pada log.
Konfigurasikan grafik area polar: Atur parameter Tipe Grafik Pie menjadi Grafik Area Polar di bagian Konfigurasi Grafik Pie, konfigurasikan grafik tersebut, lalu tambahkan grafik ke dasbor.

Langkah 1: Kueri dan analisis data

Masuk ke konsol Simple Log Service. Di bagian Projects, klik proyek yang diinginkan.
Di panel navigasi sebelah kiri, klik Log Storage. Dalam daftar Logstores, klik Logstore yang ingin dikelola.

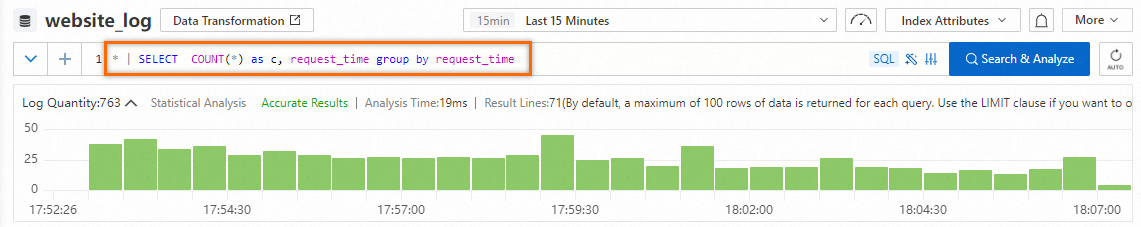

Di halaman yang muncul, masukkan pernyataan kueri berikut di kotak pencarian dan klik Search & Analyze untuk melihat log.
```
* | SELECT COUNT(*) as c, request_time group by request_time
```

Langkah 2: Konfigurasikan grafik area polar

Di panel navigasi sebelah kiri, pilih Dashboard > Dashboards. Dalam daftar Dashboard, klik dasbor yang ingin dikelola. Di pojok kanan atas halaman dasbor, klik Edit. Dalam mode edit, pilih Add > Add Chart.

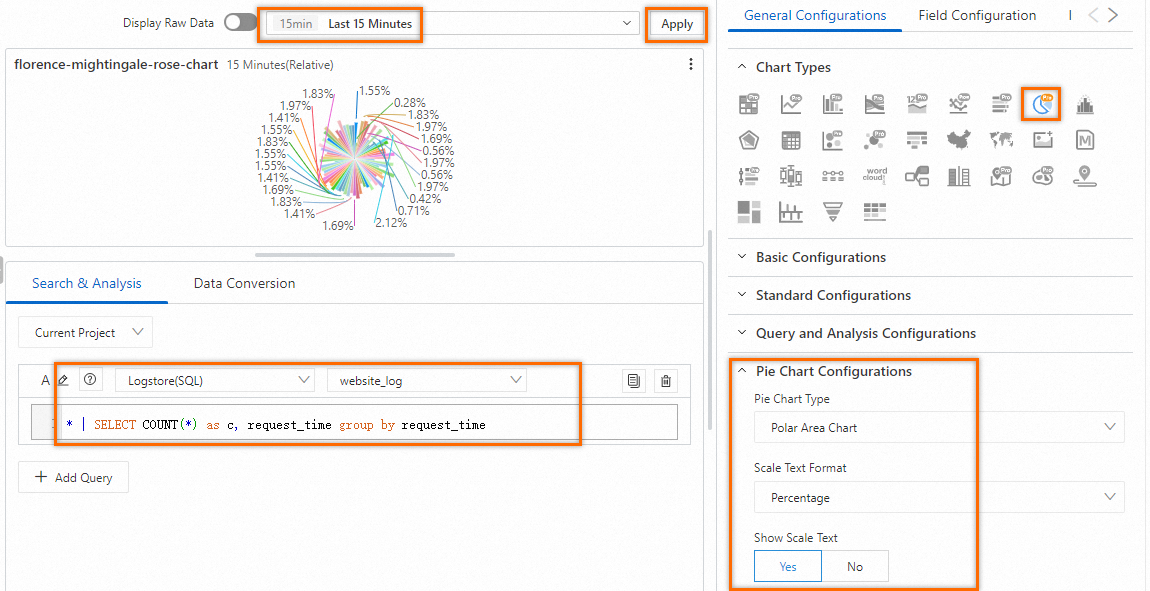

Di sisi kanan halaman Edit Grafik, pilih General Configurations > Chart Types > sesuai gambar berikut. Di sisi kiri halaman Edit Grafik, konfigurasikan rentang waktu kueri, Logstore, dan pernyataan kueri untuk grafik area polar. Setelah menyelesaikan konfigurasi, klik Apply di bagian atas halaman Edit Grafik untuk melihat efek konfigurasi grafik area polar.
- General Configurations > Pie Chart Configurations > Pie Chart Type: Pilih Polar Area Chart dari daftar drop-down.
- General Configurations > Pie Chart Configurations > Scale Text Format: Pilih Percentage untuk menampilkan teks skala dalam format persentase. Contoh: 1.98%.
- General Configurations > Pie Chart Configurations > Show Scale Text: Pilih Ya untuk menampilkan teks skala setiap irisan dalam grafik area polar.
