Konfigurasi SAG-100WM di konsol web - Smart Access Gateway

Saat menggunakan perangkat Smart Access Gateway (SAG) untuk menghubungkan jaringan pribadi ke Alibaba Cloud, Anda dapat mengonfigurasinya melalui konsol SAG atau masuk ke Konsol Web lokal perangkat. Panduan ini menjelaskan cara mengonfigurasi perangkat SAG-100WM di Konsol Web.

Informasi latar belakang

Perangkat SAG-100WM didukung oleh versi 1.0.x dan 2.0.x. Untuk detail fitur yang didukung pada setiap versi, lihat Fitur dan Fungsi Perangkat SAG. Contoh berikut menggunakan versi 2.0.3 untuk menjelaskan Konsol Web perangkat SAG-100WM.
Jika Anda menggunakan versi 1.0.x, disarankan untuk memperbarui sistem ke versi 2.0.x. Untuk pembaruan, ajukan tiket.
Untuk menghindari masalah ketidakcocokan, disarankan menggunakan browser Google Chrome atau Firefox saat mengakses Konsol Web. Informasi lebih lanjut tentang kompatibilitas browser dapat ditemukan di Browser yang Didukung oleh Konsol Web SAG.

Langkah 1: Konfigurasi klien lokal

Sebelum mengonfigurasi perangkat SAG-100WM di Konsol Web lokal, aktifkan Dynamic Host Configuration Protocol (DHCP) pada klien lokal agar dapat mengakses Konsol Web.

Windows: Atur alamat IP dinamis untuk klien Windows. Contoh berikut menggunakan Windows 10.
1. Di pojok kanan bawah, klik kanan ikon koneksi jaringan, lalu pilih Network and Internet.
2. Di panel kanan, klik Change adapter settings.
3. Klik kanan jaringan yang terhubung, lalu pilih Properties.

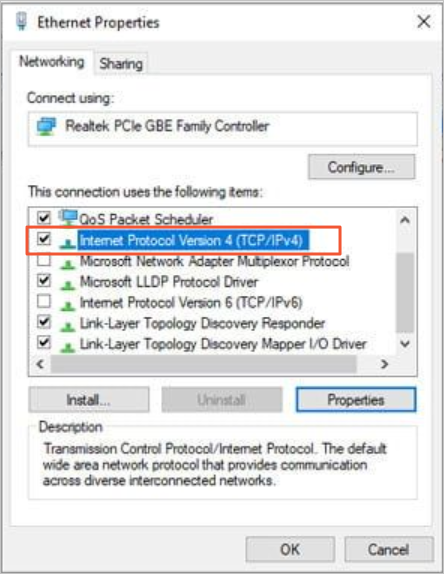

4. Klik dua kali Internet Protocol Version 4 (TCP/IPv4).

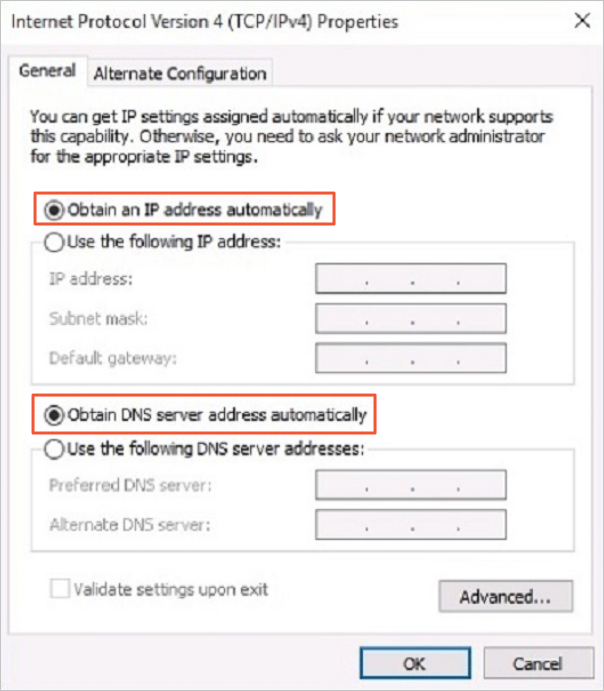

5. Pilih Obtain an IP address automatically dan Obtain DNS server address automatically.
6. Klik OK.
Mac: Atur alamat IP dinamis untuk klien Mac.
1. Di desktop, klik System Preferences, lalu pilih Network di bagian Internet & Jaringan.
2. Klik jaringan yang terhubung, lalu pilih Advanced.
3. Di halaman Ethernet, klik tab TCP/IP.

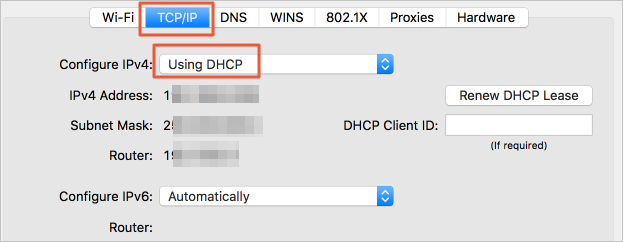

4. Dari daftar drop-down Configure IPv4, pilih opsi Using DHCP.

Langkah 2: Atur kata sandi

Jika ini adalah pertama kalinya Anda masuk ke Konsol Web, atur kata sandi logon.

Catatan

Pastikan persyaratan berikut telah dipenuhi sebelum masuk ke Konsol Web:

Perangkat SAG dalam kondisi menyala.
DHCP telah diaktifkan pada klien lokal. Untuk informasi lebih lanjut, lihat Langkah 1: Konfigurasi Klien Lokal.

Hubungkan port LAN perangkat SAG ke komputer lokal.
Buka browser di komputer lokal yang terhubung dan masukkan 192.168.88.1 di bilah alamat.
Catatan
- Jika port LAN menggunakan alamat IP statis, masukkan alamat IP statis di bilah alamat.
- Jika port LAN menggunakan alamat IP dinamis, blok CIDR telah dikonfigurasi di konsol SAG, port WAN telah mengaktifkan DHCP, dan indikator CLOUD menyala saat kabel jaringan terhubung, masukkan alamat IP pertama dari blok CIDR pertama yang dikonfigurasi di konsol SAG.
  Contohnya, jika blok CIDR pertama yang ditentukan adalah 172.16.0.0/16, masukkan 172.16.0.1 di bilah alamat.
- Jika baik port LAN maupun konsol tidak dikonfigurasi, gunakan alamat default untuk masuk ke Konsol Web.
  Jika menggunakan versi 1.0.x, masukkan 192.168.0.1.
  Jika menggunakan versi 2.0.x, masukkan 192.168.88.1.
Atur kata sandi logon jika ini adalah pertama kalinya Anda masuk ke Konsol Web.
Jaga kerahasiaan kata sandi Anda. Jika lupa, tekan tombol reset pada perangkat untuk menghapus kata sandi.
Masuk ke Konsol Web.

Langkah 3: Konfigurasi perangkat SAG-100WM

Setelah masuk ke Konsol Web perangkat SAG-100WM, Anda dapat mulai mengonfigurasi perangkat tersebut. Perangkat SAG-100WM menyediakan berbagai fitur untuk memenuhi kebutuhan penyebaran yang berbeda. Untuk informasi lebih lanjut tentang cara menghubungkan jaringan pribadi ke Alibaba Cloud melalui perangkat SAG-100WM, lihat Penyebaran Perangkat SAG-100WM.

Konfigurasi Port WAN.
1. Di bilah navigasi atas Konsol Web, klik Setting.
2. Klik WAN untuk mengonfigurasi port WAN.
  Secara default, tipe koneksi port WAN pada perangkat SAG-100WM adalah Dynamic IP. Alamat IP port WAN secara otomatis diperoleh oleh perangkat yang terhubung ke port WAN.
  Catatan
  Anda dapat mengonfigurasi port WAN sesuai kebutuhan. Untuk informasi lebih lanjut tentang parameter port WAN, lihat Konfigurasi Port WAN.
Konfigurasi Port LAN.
1. Di bilah navigasi atas Konsol Web, klik Setting.
2. Klik LAN untuk mengonfigurasi port LAN.
  - Konfigurasi Jaringan Kabel.
    Secara default, tipe koneksi port LAN pada perangkat SAG-100WM adalah Dynamic IP. Alamat IP perangkat yang terhubung ke port LAN secara otomatis diperoleh oleh DHCP. Anda dapat mengonfigurasi port LAN sesuai kebutuhan. Untuk informasi lebih lanjut tentang parameter port LAN, lihat Konfigurasi Port LAN.
    Saat mengonfigurasi port LAN di Konsol Web, jika tipe koneksi port LAN adalah Dynamic IP, perangkat SAG memungkinkan Anda memasukkan blok CIDR pribadi kustom.
    - Unselected: Memungkinkan Anda memasukkan alamat IP kustom untuk port dan menetapkan kolam alamat Dynamic Host Configuration Protocol (DHCP) kustom.
    - Custom Segment: Memungkinkan Anda memasukkan blok CIDR kustom. Sistem secara otomatis mengalokasikan alamat IP dan kolam alamat DHCP untuk port LAN. Anda dapat secara manual memodifikasi alamat IP yang dialokasikan.
    - Jika Anda telah mengonfigurasi rute lokal di konsol SAG, blok CIDR akan ditampilkan secara otomatis. Anda dapat mengalokasikan alamat IP sesuai kebutuhan.
  - Konfigurasi Jaringan Nirkabel LAN.
    Secara default, fitur jaringan nirkabel LAN dinonaktifkan. Untuk informasi lebih lanjut tentang cara mengaktifkan fitur jaringan nirkabel LAN, lihat Aktifkan Koneksi Nirkabel.
Konfigurasi Rute.
1. Di bilah navigasi atas Konsol Web, klik Setting.
2. Klik Route untuk mengonfigurasi rute statis.
  Untuk informasi lebih lanjut tentang cara mengonfigurasi rute, lihat Tambahkan Rute Statis, Konfigurasi Routing OSPF, dan Konfigurasi Routing BGP.
  Catatan
  Perangkat SAG-100WM versi 2.0.x memungkinkan Anda mengonfigurasi routing dinamis OSPF dan BGP hanya di Konsol Web, bukan di Konsol Manajemen Alibaba Cloud.

Opsional. Langkah 4: Konfigurasi ketersediaan tinggi (HA)

Perangkat SAG-100WM mendukung konfigurasi ketersediaan tinggi (HA).

Di bilah navigasi atas Konsol Web, klik Setting.
Klik HA untuk mengonfigurasi HA.
Perangkat SAG-100WM mendukung ketersediaan tinggi untuk memastikan layanan tetap berjalan meskipun perangkat SAG aktif gagal bekerja. Untuk informasi lebih lanjut tentang parameter, lihat Konfigurasi HA untuk Perangkat SAG.
