Halaman Detail API di Konsol Microservices Engine (MSE) menampilkan detail semua antarmuka suatu aplikasi, mencakup queries per second (QPS), permintaan abnormal, response time (RT), dan konkurensi. Jika Anda menggunakan Microservices Governance Edisi Perusahaan, Anda juga dapat mengelola aturan perlindungan traffic antarmuka pada halaman ini. Topik ini menjelaskan fitur utama pada halaman Detail API.
Akses fitur
-
Masuk ke Konsol MSE, lalu pilih Wilayah di bilah navigasi atas.
-
Di panel navigasi kiri, pilih Microservices Governance > Application Governance.
-
Pada halaman Application list, klik kartu resource aplikasi yang diinginkan.
Di panel navigasi kiri, klik API Details.
Deskripsi
Halaman API Details menampilkan detail semua antarmuka suatu aplikasi, termasuk QPS, RT, dan konkurensi. Klik tab WEB service dan RPC service untuk membuka halaman detail jenis antarmuka yang berbeda. Bagian berikut menjelaskan informasi yang dapat Anda lihat pada masing-masing tab.

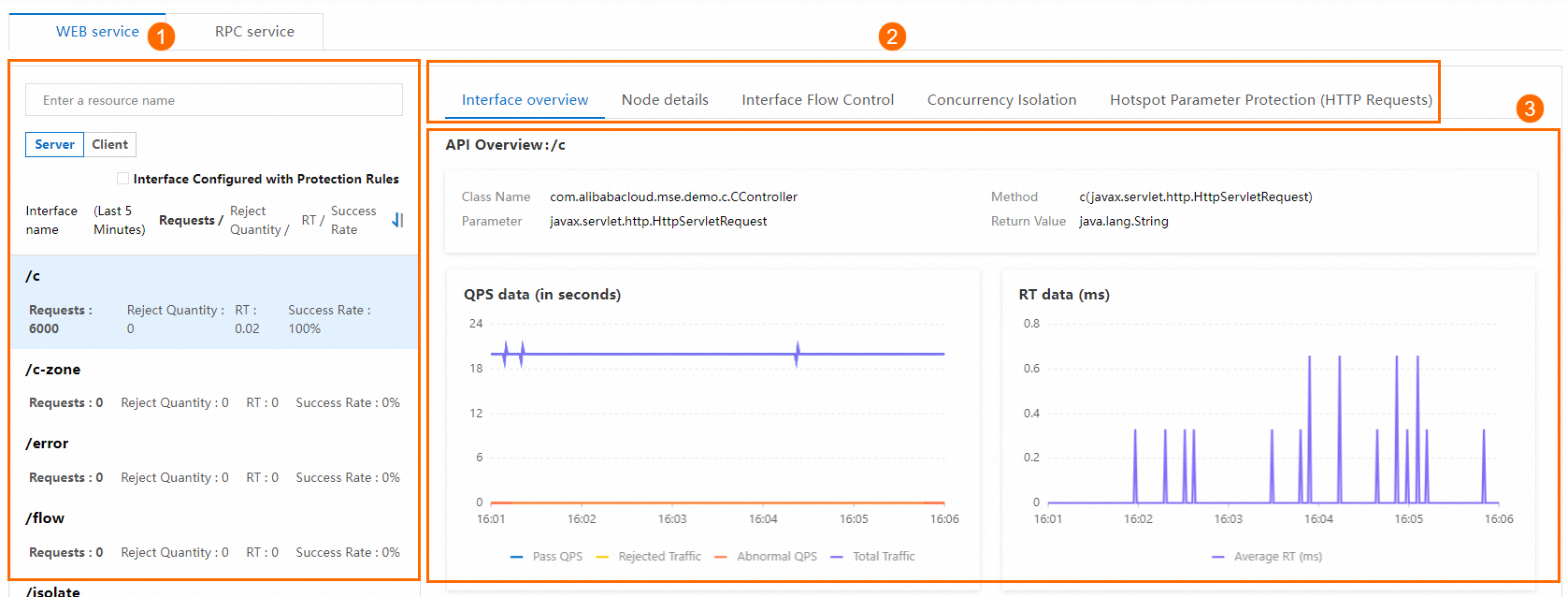

Web service
Pada daftar antarmuka, Anda dapat melihat pratinjau daftar antarmuka web di subtab Server dan Client, serta data setiap antarmuka yang dikumpulkan dalam 5 menit terakhir, seperti Requests, Reject Quantity, RT, dan Success Rate. Anda dapat mencari antarmuka berdasarkan nama resource, memfilter hanya antarmuka yang telah dikonfigurasi dengan aturan perlindungan, serta mengurutkan antarmuka berdasarkan Requests, Reject Quantity, RT, atau Success Rate. Jika ikon
ditampilkan di sisi kanan suatu antarmuka, berarti antarmuka tersebut telah dikonfigurasi dengan aturan perlindungan.CatatanJika Anda memilih Interface Configured with Protection Rules, antarmuka yang telah dikonfigurasi dengan aturan perlindungan akan ditampilkan, terlepas dari apakah aturan tersebut diaktifkan atau tidak.
Pilih tab fitur untuk melihat detail antarmuka yang dipilih:
Interface overview: memungkinkan Anda melihat data antarmuka saat ini berdasarkan QPS, RT, dan konkurensi.
Node details: memungkinkan Anda melihat data antarmuka saat ini berdasarkan node. Informasi yang ditampilkan mencakup QPS, RT, dan konkurensi.
Interface Flow Control: memungkinkan Anda mengonfigurasi aturan pembatasan kecepatan untuk antarmuka saat ini. Untuk informasi selengkapnya, lihat Configure throttling rules.
Concurrency Isolation: memungkinkan Anda mengonfigurasi aturan isolasi untuk antarmuka saat ini. Untuk informasi selengkapnya, lihat Configure isolation rules.
Hotspot Parameter Protection (HTTP Requests): memungkinkan Anda mengonfigurasi aturan perlindungan parameter hotspot (permintaan HTTP) untuk antarmuka saat ini. Subtab ini hanya tersedia untuk antarmuka di sisi server. Untuk informasi selengkapnya, lihat Configure hotspot parameter protection rules (HTTP requests).
Circuit Breaking: memungkinkan Anda mengonfigurasi aturan pemutusan sirkuit untuk antarmuka saat ini. Subtab ini hanya tersedia untuk antarmuka di sisi client. Untuk informasi selengkapnya, lihat Configure circuit breaking rules.
Panel detail menampilkan informasi yang sesuai dengan tab fitur yang dipilih.
Anda dapat memilih rentang waktu pemutaran ulang. Daftar antarmuka dan panel detail kemudian akan menampilkan data metrik untuk rentang waktu yang dipilih.
CatatanData metrik dalam rentang 24 jam dapat diputar ulang. Hanya data metrik dari node online saat ini yang dapat diputar ulang.
Untuk aplikasi Java yang berfungsi sebagai gerbang, informasi yang ditampilkan pada halaman API Details tidak dibedakan berdasarkan jenis layanan, server, atau client. Informasi yang ditampilkan mirip dengan informasi pada subtab Server di tab WEB service. Nama rute ditampilkan dalam daftar antarmuka.

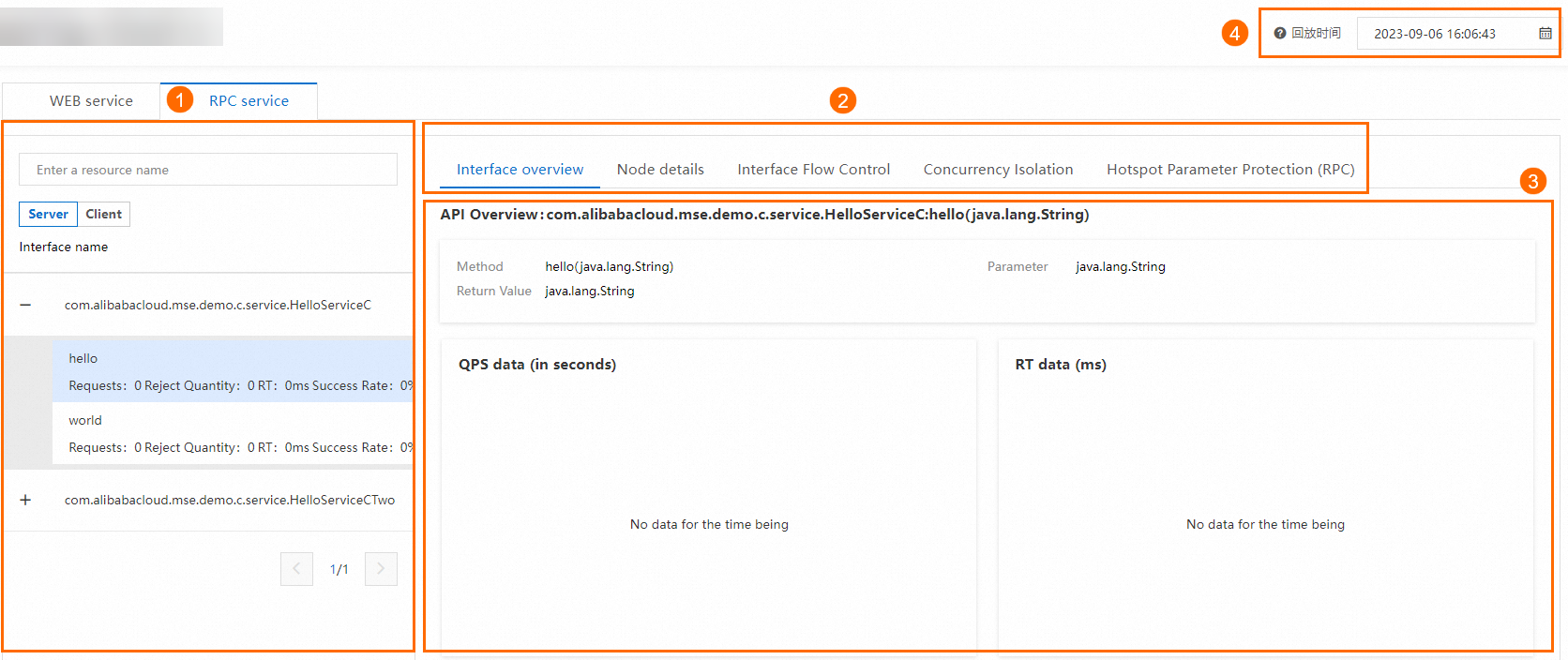

RPC Service
Pada daftar antarmuka, Anda dapat melihat pratinjau daftar antarmuka RPC di subtab Server dan Client, serta data setiap antarmuka yang dikumpulkan saat ini, seperti Requests, Reject Quantity, RT, dan Success Rate. Anda dapat mencari antarmuka berdasarkan nama resource.
CatatanPada daftar antarmuka RPC, informasi dua tingkat ditampilkan untuk setiap antarmuka. Nama kelas ditampilkan pada tingkat pertama, dan nama metode ditampilkan pada tingkat kedua.
Pilih tab fitur untuk melihat informasi tentang antarmuka yang dipilih:
Interface overview: memungkinkan Anda melihat data antarmuka saat ini berdasarkan QPS, RT, dan konkurensi.
Node details: memungkinkan Anda melihat data antarmuka saat ini berdasarkan node. Informasi yang ditampilkan mencakup QPS, RT, dan konkurensi.
Interface Flow Control: memungkinkan Anda mengonfigurasi aturan pembatasan kecepatan untuk antarmuka saat ini. Untuk informasi selengkapnya, lihat Configure throttling rules.
Concurrency Isolation: memungkinkan Anda mengonfigurasi aturan isolasi untuk antarmuka saat ini. Untuk informasi selengkapnya, lihat Configure isolation rules.
Hotspot Parameter Protection (RPC): memungkinkan Anda mengonfigurasi aturan perlindungan parameter hotspot (permintaan RPC) untuk antarmuka saat ini. Subtab ini hanya tersedia untuk antarmuka di sisi client. Untuk informasi selengkapnya, lihat Configure hotspot parameter protection rules (RPC requests).
Circuit Breaking: memungkinkan Anda mengonfigurasi aturan pemutusan sirkuit untuk antarmuka saat ini. Subtab ini hanya tersedia untuk antarmuka di sisi client. Untuk informasi selengkapnya, lihat Configure circuit breaking rules.
Panel detail menampilkan informasi yang sesuai dengan tab fitur yang dipilih.
Anda dapat memilih rentang waktu pemutaran ulang. Daftar antarmuka dan panel detail kemudian akan menampilkan data metrik untuk rentang waktu yang dipilih.
CatatanData metrik dalam rentang 24 jam dapat diputar ulang. Hanya data metrik dari node online saat ini yang dapat diputar ulang.
Topik terkait
Untuk detail metrik yang disebutkan dalam topik ini, lihat Jenis dan deskripsi metrik untuk tata kelola layanan mikro.
