Microservices Engine：Laporkan metrik proteksi traffic MSE ke Simple Log Service

Dasbor MSE vs. ekspor ke SLS

Gunakan dasbor bawaan untuk pemantauan waktu nyata. Ekspor ke SLS ketika Anda memerlukan analisis historis, korelasi lintas resource, atau peringatan otomatis.

Cara kerja

Proteksi traffic MSE didukung oleh Sentinel, yang menulis log metrik ke file lokal di setiap Pod. Agen Logtail mengumpulkan file log tersebut dan mengirimkannya ke Logstore SLS. Setelah berada di SLS, Anda dapat melakukan kueri data menggunakan pernyataan ala SQL dan membangun dasbor.

Pod (log metrik Sentinel) --> Agen Logtail --> Logstore SLS --> Kueri & dasbor

Sebelum memulai

• Aktifkan Simple Log Service. Lihat "Langkah 1: Aktifkan Simple Log Service" dalam Getting Started.

• Buat kluster ACK. Gunakan ACK managed cluster atau ACK dedicated cluster.

• Aktifkan proteksi traffic MSE. Nyalakan proteksi traffic untuk MSE Microservices Governance dan konfigurasikan aturan proteksi traffic. Lihat Overview.

Format log metrik

Setiap baris dalam log metrik Sentinel berisi bidang-bidang yang dipisahkan tanda pipa (pipe). Memahami format ini membantu saat Anda mengonfigurasi parser log dan menulis kueri.

Contoh baris log:

1724811932000|2024-08-28 02:25:32|com.alibabacloud.mse.demo.c.service.HelloServiceCTwo|24|0|24|0|1|0|1|202|OUT

Referensi bidang:

Untuk detail tentang jalur dan format file log, lihat Important logs.

Langkah 1: Instal Logtail

Instal komponen Logtail di kluster ACK managed cluster atau ACK dedicated cluster Anda:

1. Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.

2. Pada halaman Clusters, temukan kluster Anda dan klik namanya. Di panel navigasi kiri, pilih Operations > Add-ons.

3. Pada tab Logs and Monitoring, temukan kartu logtail-ds dan klik Install.

Langkah 2: Konfigurasi sumber data SLS

Siapkan SLS untuk mengumpulkan, mengurai, dan mengindeks log metrik Sentinel dari Pod Anda.

1. Masuk ke Konsol Simple Log Service.

2. Klik kartu Quick Data Import. Pada kotak dialog Import Data, cari Kubernetes dan klik kartu Kubernetes - File.

3. Select Logstore — Konfigurasikan parameter berikut, lalu klik Next.

   Parameter	Deskripsi
   Project	Pilih proyek yang sudah ada atau buat proyek baru. Gunakan konvensi penamaan k8s-log-{ID kluster ACK Anda}.
   Logstore	Pilih Logstore yang sudah ada atau buat yang baru. Untuk detailnya, lihat Create a Logstore.

4. Machine Group Configurations — Pilih kelompok mesin Kubernetes-group-${your ACK cluster ID} dari daftar Source Machine Group, tambahkan ke daftar Applied Server Groups, lalu klik Next.

   Catatan

   Jika Anda memilih proyek berbeda pada langkah sebelumnya, buat kelompok mesin sesuai petunjuk.

5. Logtail Configuration — Konfigurasikan sumber data dan format penguraian, lalu klik Next.

   Parameter	Cara mengonfigurasi
   Configuration Name	Masukkan nama deskriptif, misalnya mse-sentinel-metrics.
   File Path	Masukkan jalur dalam format ${user_home}/logs/csp/{app_name}-metrics.log.{date}. Misalnya, jika direktori home adalah /root, atur direktori menjadi /root/logs/csp dan nama file menjadi *metrics.log*.
   Log Sample	Tempel contoh baris log: 1724811932000|2024-08-28 02:25:32|com.alibabacloud.mse.demo.c.service.HelloServiceCTwo|24|0|24|0|1|0|1|202|OUT

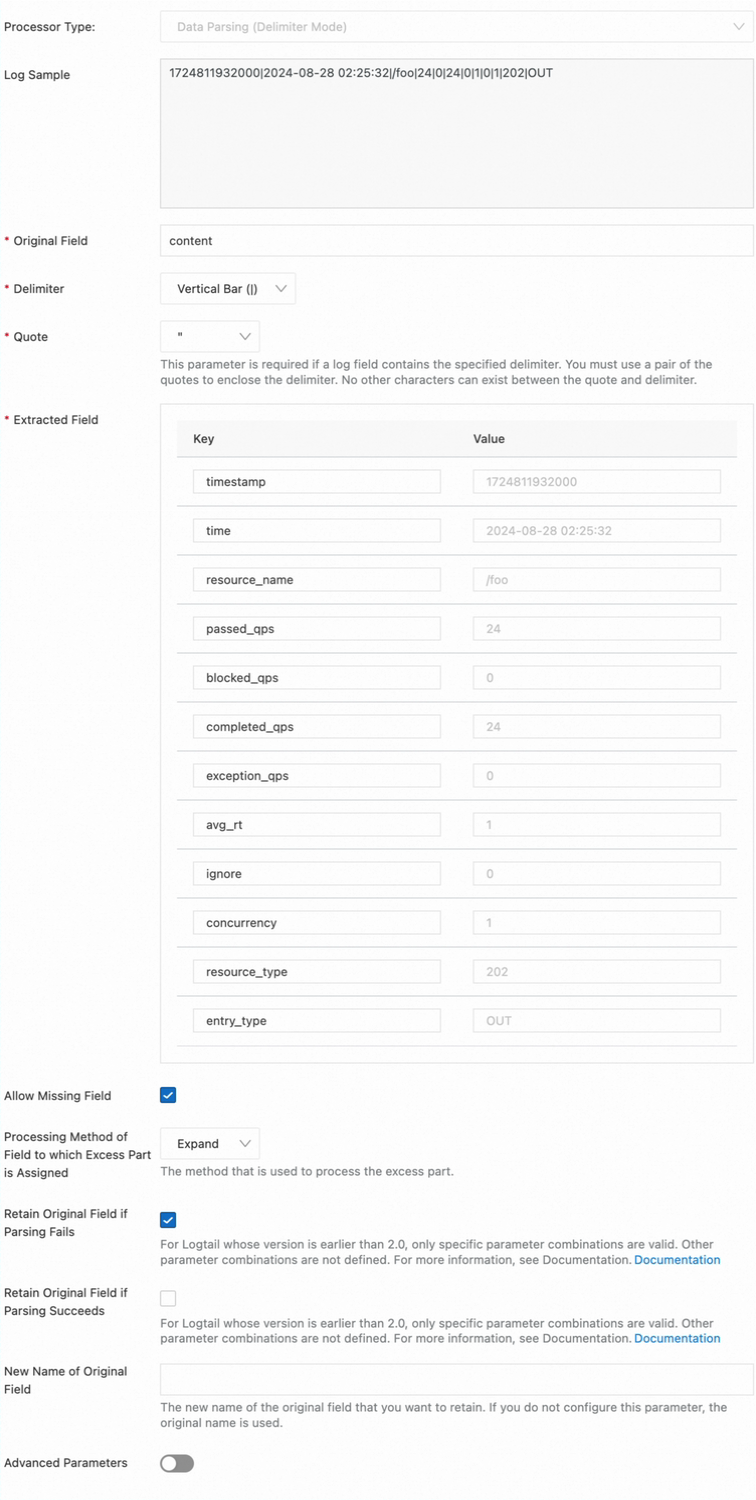

   Processing Method	Pilih Processors, lalu tambahkan prosesor bertipe Data Parsing (Delimiter Mode). Gunakan karakter pipa | sebagai delimiter.

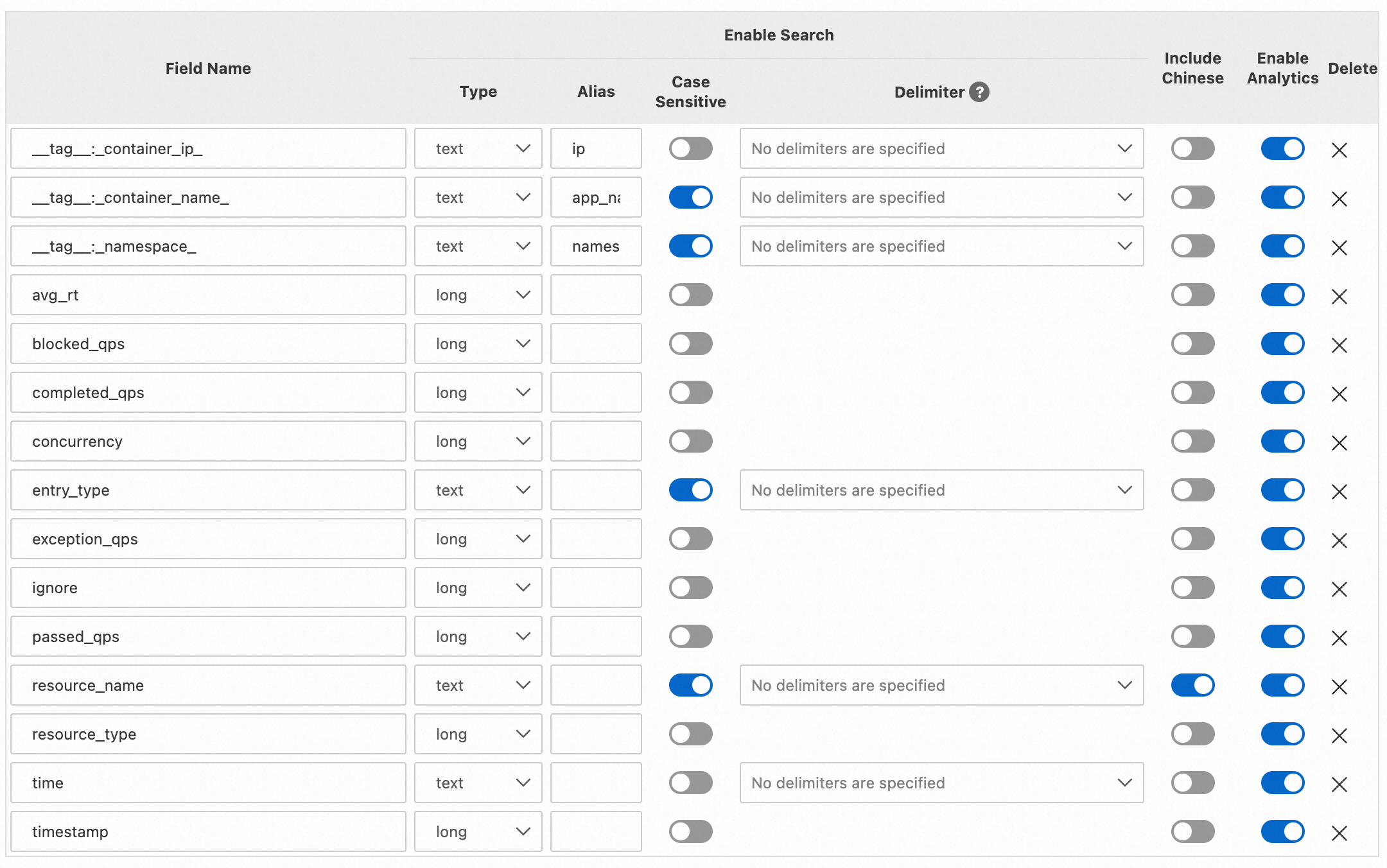

6. Query and Analysis Configurations — Tunggu hingga bagian Preview Data refresh secara otomatis. Tinjau dan sesuaikan bidang indeks jika diperlukan, lalu klik Next.



Untuk informasi lebih lanjut tentang konfigurasi sumber data, lihat Configure data source and parsing format.

Langkah 3: Verifikasi pengiriman log

Konfirmasi bahwa data metrik telah masuk ke SLS sebelum Anda membuat dasbor.

1. Masuk ke Konsol Simple Log Service.

2. Pada bagian Projects, klik proyek Anda, lalu pilih Logstore Anda.

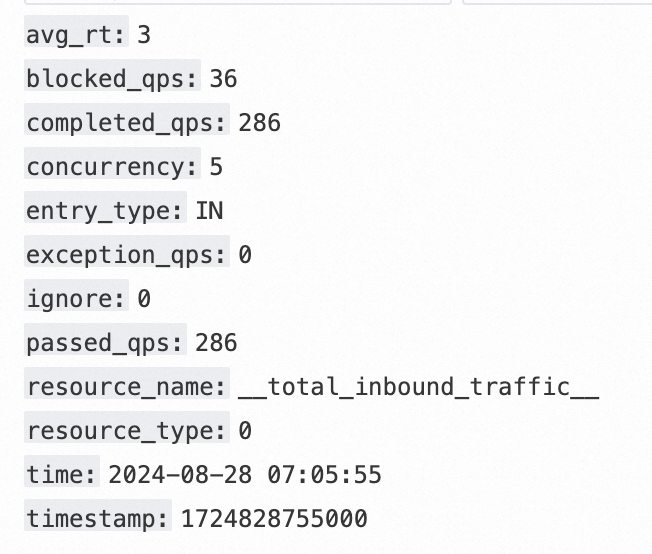

3. Jalankan kueri berikut untuk memeriksa catatan terbaru: Jika catatan dikembalikan, alur sudah berfungsi. Hasilnya berisi bidang-bidang yang telah diurai dari format log metrik yang dijelaskan sebelumnya: timestamp, nama resource, jumlah permintaan lolos, jumlah permintaan diblokir, waktu respons rata-rata, dan arah traffic.

   * | SELECT * LIMIT 10

4. (Opsional) Verifikasi keberadaan data permintaan yang diblokir dengan menjalankan:

   Catatan

   Nama bidang dalam kueri ini (resource_name, blocked) bergantung pada cara penamaan bidang indeks selama Langkah 2. Sesuaikan agar cocok dengan konfigurasi Anda.

   * | SELECT resource_name, blocked
          WHERE blocked > 0
          LIMIT 10
