IoT Platform:Menghubungkan perangkat ke IoT Platform

Prosedur

1. Unduh C SDK untuk perangkat: C SDK 4.x.

2. Ekstrak file C SDK dan ubah informasi sertifikat perangkat.

   Unduh data_model_basic_demo.c dan gunakan untuk menggantikan file di \LinkSDK\demos. Perbarui parameter berikut:

   char *product_key       = "a2***";
   char *device_name       = "device1";
   char *device_secret     = "8c684ef***";
   ...
   ...
   char  *mqtt_host = "a2***.iot-as-mqtt.cn-shanghai.aliyuncs.com";

   Parameter	Contoh	Deskripsi
   mqtt_host	Instans publik baru:iot-cn-***.mqtt.iothub.aliyuncs.com Instans publik lama:a2***.iot-as-mqtt.cn-shanghai.aliyuncs.com	Titik akhir ingest MQTT untuk perangkat. Instans publik baru: Pada halaman Instance Details, klik View Development Configurations. Titik akhir muncul pada panel Development Configurations. Instans publik lama: Format titik akhir adalah${YourProductKey}.iot-as-mqtt.${YourRegionId}.aliyuncs.com. Lihat titik akhir instans.
   product_key	a2***	Sertifikat perangkat yang disimpan saat Anda menambahkan perangkat. Anda juga dapat melihat sertifikat tersebut pada halaman Device Details di IoT Platform console. Dapatkan sertifikat perangkat.
   device_name	device1
   device_secret	8c684ef***

3. Pada mesin virtual Linux, instal perangkat lunak yang diperlukan.

   sudo apt-get install -y build-essential make gcc

4. Unggah direktori LinkSDK yang telah dimodifikasi ke mesin virtual Linux Anda.

5. Di direktori root SDK /LinkSDK, jalankan perintah make untuk mengompilasi program contoh.

   make clean
   make

   File biner hasil kompilasi data-model-basic-demo berada di ./output.

6. Jalankan program contoh.

   ./output/data-model-basic-demo

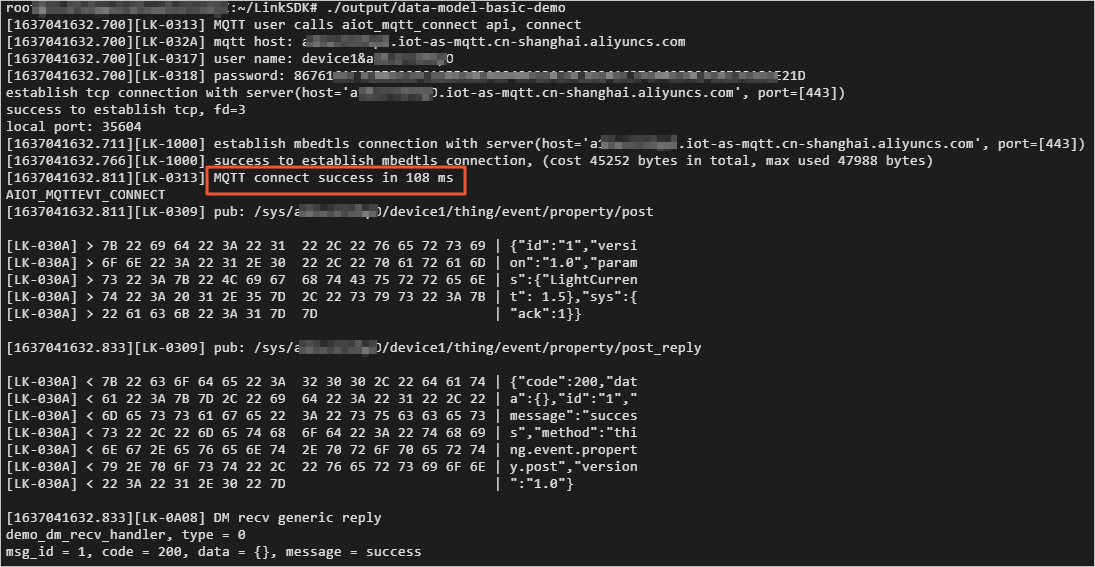

   Output yang diharapkan:

   root@xxx:~/linkSDK# ./output/data-model-basic-demo
   [1637041632.700][LK-0313] MQTT user calls aiot_mqtt_connect api, connect
   [1637041632.700][LK-032A] mqtt host: axxx.iot-as-mqtt.cn-shanghai.aliyuncs.com
   [1637041632.700][LK-0317] user name: device1&axxx,0
   [1637041632.700][LK-0318] password: 86761xxx¥21D
   establish tcp connection with server(host='axxx.iot-as-mqtt.cn-shanghai.aliyuncs.com', port=[443])
   success to establish tcp, fd=3
   local port: 35604
   [1637041632.711][LK-1000] establish mbedtls connection with server(host='axxx.iot-as-mqtt.cn-shanghai.aliyuncs.com', port=[443])
   [1637041632.766][LK-1000] success to establish mbedtls connection, (cost 45252 bytes in total, max used 47988 bytes)
   [1637041632.811][LK-0313] MQTT connect success in 108 ms
   AIOT_MQTTEVT_CONNECT
   [1637041632.811][LK-0309] pub: /sys/axxx/device1/thing/event/property/post

   [LK-030A] > 7B 22 69 64 22 3A 22 31  22 2C 22 76 65 72 73 69 | {"id":"1","versi
   [LK-030A] > 6F 6E 22 3A 22 31 2E 30  22 2C 22 70 61 72 61 6D | on":"1.0","param
   [LK-030A] > 73 22 3A 7B 22 4C 69 67  68 74 43 75 72 72 65 6E | s":{"LightCurren
   [LK-030A] > 74 22 3A 20 31 2E 35 7D  2C 22 73 79 73 22 3A 7B | t": 1.5},"sys":{
   [LK-030A] > 22 61 63 6B 22 3A 31 7D  7D                       | "ack":1}}

   [1637041632.833][LK-0309] pub: /sys/axxx/device1/thing/event/property/post_reply

   [LK-030A] < 7B 22 63 6F 64 65 22 3A  32 30 30 2C 22 64 61 74 | {"code":200,"dat
   [LK-030A] < 61 22 3A 7B 7D 2C 22 69  64 22 3A 22 31 22 2C 22 | a":{},"id":"1","
   [LK-030A] < 6D 65 73 73 61 67 65 22  3A 22 73 75 63 63 65 73 | message":"succes
   [LK-030A] < 73 22 2C 22 6D 65 74 68  6F 64 22 3A 22 74 68 69 | s","method":"thi
   [LK-030A] < 6E 67 2E 65 76 65 6E 74  2E 70 72 6F 70 65 72 74 | ng.event.propert
   [LK-030A] < 79 2E 70 6F 73 74 22 2C  22 76 65 72 73 69 6F 6E | y.post","version
   [LK-030A] < 22 3A 22 31 2E 30 22 7D                           | ":"1.0"}

   [1637041632.833][LK-0A08] DM recv generic reply
   demo_dm_recv_handler, type = 0
   msg_id = 1, code = 200, data = {}, message = success

7. Di IoT Platform console, buka halaman Public Instance. Verifikasi status perangkat.

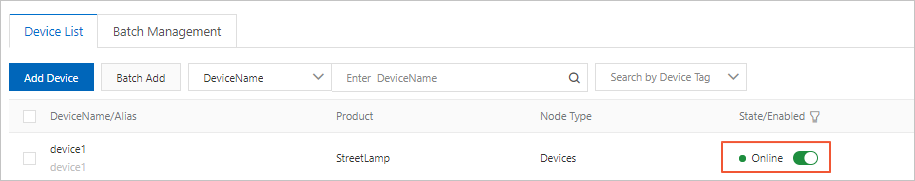

   • Pilih Device Management > Devices. Pada halaman Devices, masukkan device1 ke dalam kotak pencarian DeviceName untuk menemukan perangkat target. Verifikasi bahwa status perangkat adalah Online.

   • Klik View di kolom Actions. Pada halaman Device Details, klik tab TSL Data lalu Running Status.

     Program contoh data_model_basic_demo.c melaporkan nilai arus operasi.

     Pada tab Running Status, properti Operating Current menampilkan nilai 1.5 A, yang menunjukkan bahwa perangkat telah berhasil melaporkan nilai properti ini.
