    Relai aliran langsung antar-wilayah Alibaba Cloud dengan menghubungkan dua aliran MediaConnect melalui backbone network.

    Cara kerja

    Distribusi cross-region menggunakan dua aliran: Flow A di wilayah sumber dan Flow B di wilayah tujuan. Klien ingest mendorong aliran ke Flow A, yang kemudian meneruskannya ke Flow B melalui backbone network Alibaba Cloud. Penerima menarik aliran dari Flow B.

    Diagram berikut menggunakan contoh rute Singapura ke Jerman.

    Architecture diagram: Stream ingest client pushes to Flow A (Singapore), which sends the stream to Flow B (Germany/Frankfurt) through the Alibaba Cloud network. Receivers pull the stream from Flow B.

    Untuk menjangkau beberapa wilayah, buat aliran tujuan tambahan dan hubungkan masing-masing ke Flow A.

    Prasyarat

    Sebelum memulai:

    Relai aliran RTMP dari Singapura ke Jerman (Frankfurt)

    Contoh ini meneruskan aliran RTMP dalam empat langkah:

    1. Buat Flow A di wilayah sumber dengan sumber dan output.

    2. Buat Flow B di wilayah tujuan dan hubungkan ke Flow A.

    3. Jalankan kedua aliran.

    4. Dorong aliran ke Flow A dan tarik dari Flow B.

    Langkah 1: Buat Flow A (wilayah sumber)

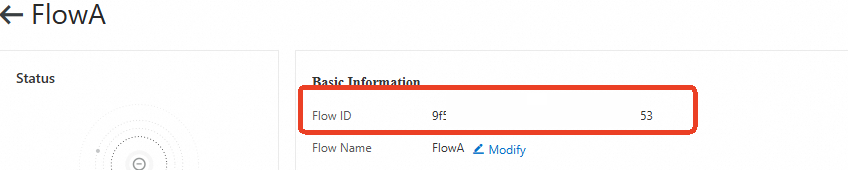

    1. Masuk ke Konsol IMS. Pilih MediaConnect > Flows, lalu klik Create Flow. Create Flow button Contoh konfigurasi: Klik OK. Di halaman detail aliran, catat Flow ID — Anda memerlukannya untuk Flow B. Flow details page showing the Flow ID

      • Flow Name: FlowA

      • Region: Singapore

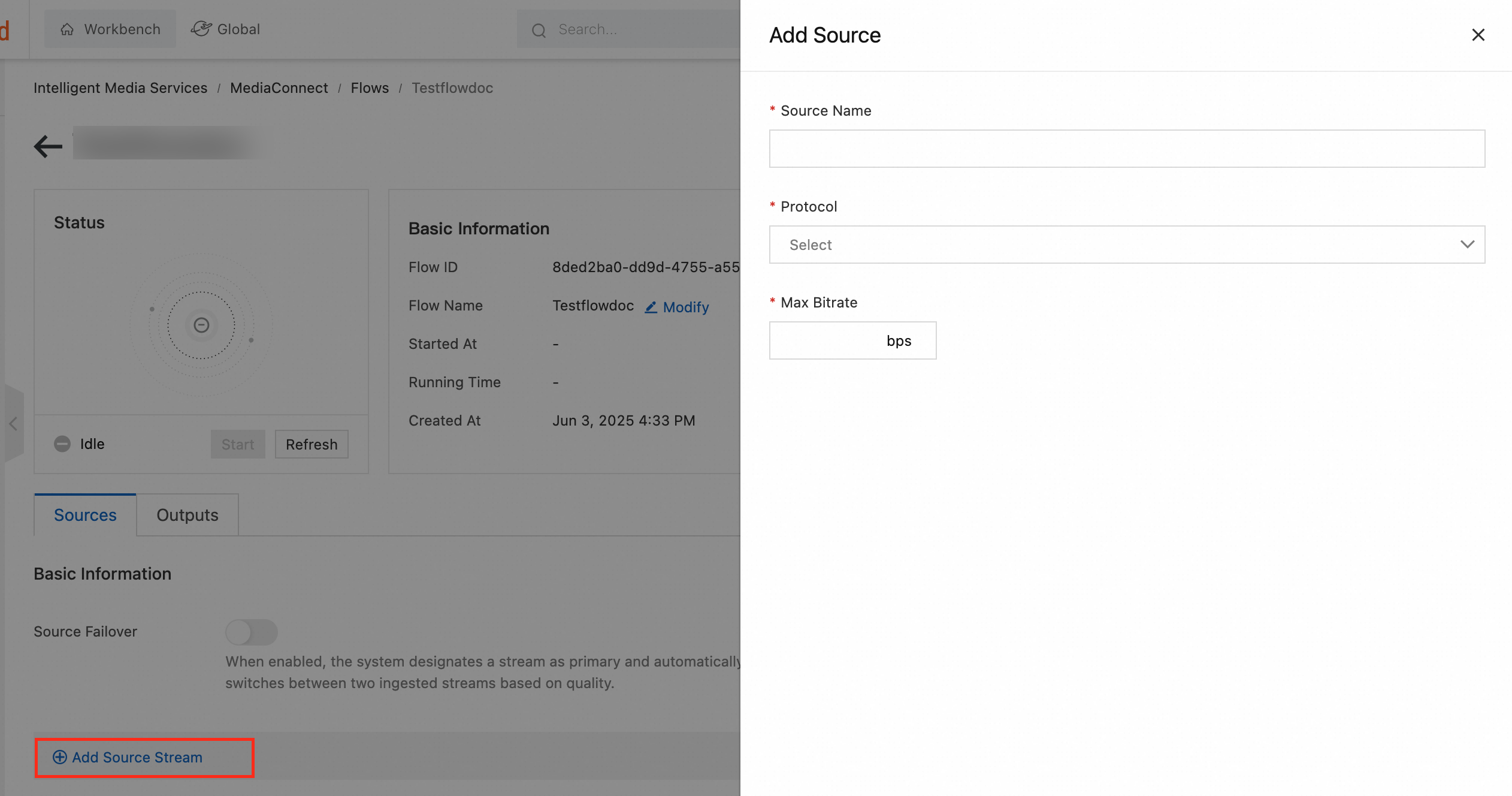

    2. Tambahkan sumber. Di halaman detail aliran, klik Add Source Stream. Add Source Stream button Di panel Add Source, konfigurasikan hal berikut:

      Parameter

      Contoh nilai

      Deskripsi

      Source Name

      FlowAInput

      Nama deskriptif untuk sumber

      Protocol

      RTMP-PUSH

      Klien ingest mendorong aliran ke aliran ini

      Max Bitrate

      1000000 bps

      Bitrate maksimum yang diizinkan

      IP Address Whitelist

      (Opsional)

      Alamat IP pengirim yang diizinkan. Biarkan kosong untuk mengizinkan semua

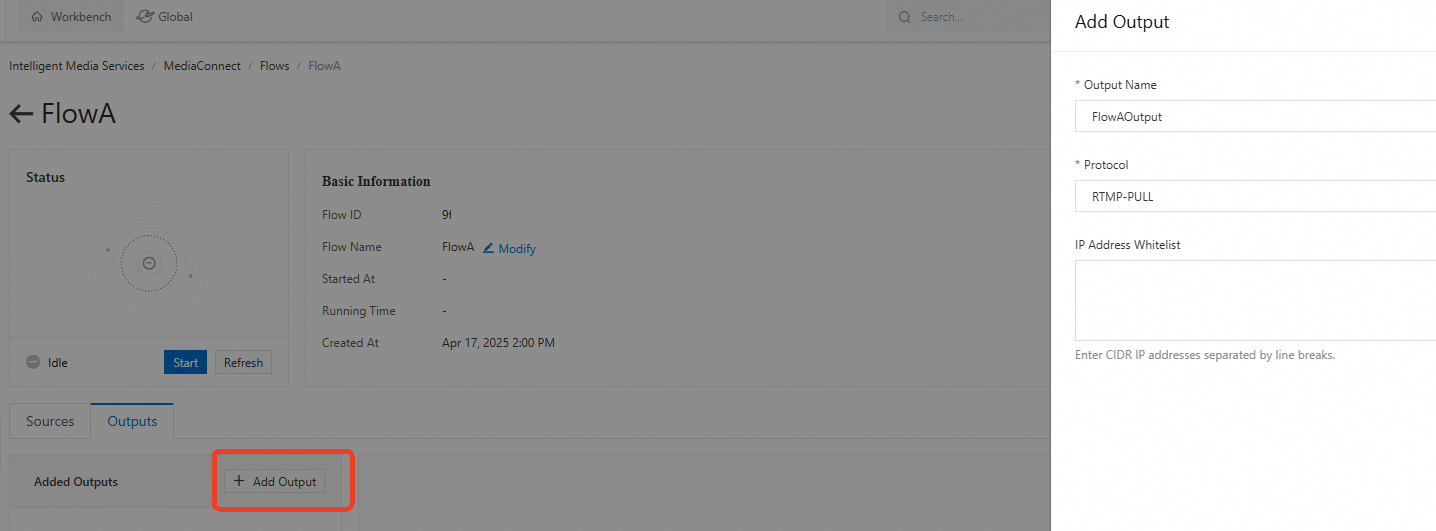

    3. Tambahkan output. Klik tab Outputs, lalu klik Add Output. Add Output on the Outputs tab Contoh konfigurasi: Klik OK. Catat nama output (FlowAOutput) untuk digunakan di Flow B.

      • Output Name: FlowAOutput

      • Protocol: RTMP-PULL

    Langkah 2: Buat Flow B (wilayah tujuan)

    1. Di Konsol IMS, klik Create Flow. Create Flow B Contoh konfigurasi: Klik OK.

      • Flow Name: FlowB

      • Region: Germany (Frankfurt)

    2. Tambahkan sumber yang ditautkan ke Flow A. Di halaman detail aliran, klik Add Source Stream. Add Source Stream for Flow B Di panel Add Source, konfigurasikan hal berikut:

      Parameter

      Contoh nilai

      Deskripsi

      Source Name

      FlowBInput

      Nama deskriptif untuk sumber

      Protocol

      Flow

      Menghubungkan Flow B ke Flow A

      Flow ID

      (ID Flow A)

      Flow ID yang dicatat pada Langkah 1

      Output Name

      FlowAOutput

      Nama output yang dicatat pada Langkah 1

      Catatan

      Jika penambahan sumber gagal, pastikan Flow ID dan Output Name sesuai dengan nilai dari Flow A.

    3. Tambahkan output. Klik tab Outputs, lalu klik Add Output. Add Output for Flow B Contoh konfigurasi:

      Parameter

      Contoh nilai

      Deskripsi

      Output Name

      FlowBOutput

      Nama deskriptif untuk output

      Protocol

      RTMP-PULL

      Penerima menarik aliran dari output ini

      IP Address Whitelist

      (Opsional)

      Alamat IP penerima yang diizinkan. Biarkan kosong untuk mengizinkan semua

    Langkah 3: Jalankan kedua aliran

    Di halaman detail masing-masing aliran, klik Start pada panel Status. Kedua aliran harus Berjalan sebelum aliran dapat diteruskan.

    Start button on the Status panel

    Periksa status aliran untuk detail status.

    Langkah 4: Ingest dan putar aliran

    Dorong aliran ke Flow A

    Penambahan sumber menghasilkan Source URL. Dorong aliran ke URL ini.

    Source URL on the flow details page

    Tarik aliran dari Flow B

    Penambahan output menghasilkan URL output. Penerima menarik aliran dari URL ini.

    Output URL on the flow details page

    Kombinasi protokol yang didukung

    MediaConnect mendukung protokol RTMP dan SRT. Protokol sumber dan tujuan harus kompatibel — opsi output SRT hanya muncul jika sumber juga menggunakan SRT.

    • Input Flow A: Contoh ini menggunakan RTMP-PUSH. Anda juga dapat menggunakan RTMP-PULL agar Flow A menarik aliran dari URL sumber. Tambahkan sumber ke aliran.

    • Output Flow B: Contoh ini menggunakan RTMP-PULL. Anda juga dapat menggunakan RTMP-PUSH agar Flow B mendorong aliran ke URL output. Tambahkan output ke aliran.

    • Output Flow A: Saat protokol input Flow B diatur ke Flow, protokol output Flow A harus RTMP-PULL.

    Tabel berikut mencantumkan kombinasi protokol yang didukung.

    Input Flow A

    Output Flow A

    Masukan Alur B

    Output Flow B

    RTMP-PUSH / RTMP-PULL

    RTMP-PULL

    Flow

    RTMP-PUSH / RTMP-PULL

    RTMP-PUSH / RTMP-PULL

    Flow

    RTMP-PUSH

    RTMP-PUSH / RTMP-PULL

    SRT-Listener / SRT-Caller

    SRT-Listener

    Flow

    SRT-Listener / SRT-Caller

    SRT-Listener / SRT-Caller

    Flow

    SRT-Listener

    SRT-Listener / SRT-Caller
