Elastic Compute Service:Kurangi eksposur jaringan publik dengan PrivateLink

Gunakan PrivateLink untuk akses lintas-VPC dalam zona yang sama

Deskripsi: Layanan jaringan (seperti layanan web) dideploy pada Instance ECS di VPC2. Koneksi PrivateLink antara VPC1 dan VPC2 memungkinkan layanan tersebut diakses dari VPC1 melalui alamat IP pribadi (endpoint).

Endpoint (konsumen layanan) dan layanan titik akhir (penyedia layanan) harus berada dalam zona yang sama. Zona endpoint harus merupakan subset dari zona layanan titik akhir. Misalnya, jika layanan titik akhir dideploy di Zona A dan Zona B, endpoint hanya dapat dibuat di Zona A atau Zona B.

Langkah utama:

1. Konfigurasi sisi server (penyedia layanan)

   1. Buat load balancer: Di VPC2, buat Instance SLB yang mendukung PrivateLink, seperti CLB atau NLB berorientasi privat. Konfigurasikan kelompok server backend dan pendengar.

   2. Buat layanan titik akhir: Di Konsol PrivateLink, buat layanan titik akhir dan asosiasikan dengan Instance SLB yang dibuat pada langkah sebelumnya.

   3. Konfigurasi daftar putih layanan (hanya untuk akses lintas akun): Jika VPC1 milik Akun Alibaba Cloud yang berbeda, tambahkan UID akun tersebut ke daftar putih layanan dari layanan titik akhir.

   4. Terima permintaan koneksi: Setelah klien menginisiasi koneksi, buka tab Connections pada layanan titik akhir dan terima permintaan yang tertunda. Atau, konfigurasikan layanan untuk menerima koneksi secara otomatis.

2. Konfigurasi sisi klien (konsumen layanan)

   1. Buat endpoint: Di VPC1, buat endpoint dan pilih layanan titik akhir yang dibuat di sisi server.

   2. Konfigurasi jaringan: Pilih vSwitch dan security group di VPC1 untuk endpoint guna mengontrol sumber daya mana di VPC1 yang dapat mengaksesnya.

   3. Dapatkan detail endpoint: Setelah pembuatan, nama domain pribadi dan alamat IP akan dihasilkan.

   4. Lakukan akses: Setelah penyedia layanan menerima koneksi, aplikasi di VPC1 dapat mengakses layanan di VPC2 melalui nama domain atau alamat IP yang dihasilkan.

Gunakan Proxy Protocol untuk mengontrol VPC yang dapat diakses beserta alamat IP pribadinya

Saat Anda menyediakan layanan melalui PrivateLink, server dapat mengidentifikasi endpoint atau VPC sumber setiap permintaan dan menerapkan aturan keamanan yang sesuai. Misalnya, Anda dapat membatasi suatu akun hanya menerima akses dari VPC sah. Bahkan jika kredensial bocor, jaringan yang tidak sah tidak dapat mengakses layanan tersebut.

Berdasarkan Gunakan PrivateLink untuk akses lintas-VPC dalam zona yang sama, Anda dapat mengaktifkan aplikasi sisi server untuk mengidentifikasi VPC sumber dan menerapkan kontrol akses.

1. Aktifkan Proxy Protocol v2: Aktifkan Proxy Protocol v2 pada pendengar NLB dan berlangganan ID VPC serta ID endpoint.

   # Gunakan Cloud Assistant CLI untuk mengaktifkan Proxy Protocol v2 pada pendengar tertentu dan berlangganan ID VPC serta ID endpoint.
   aliyun nlb UpdateListenerAttribute \
        --ListenerId lsn-xxxxxxxxxxxxxxxx \
        --ProxyProtocolEnabled true \
        --ProxyProtocolV2Config '{"Ppv2VpcIdEnabled":true,"Ppv2PrivateLinkEpIdEnabled":true}' \
        --RegionId cn-hangzhou

   --ListenerId: ID pendengar yang dibuat untuk layanan web.

   --ProxyProtocolEnabled: Atur ke true untuk mengaktifkan Proxy Protocol. Protokol ini meneruskan informasi koneksi klien dalam paket pertama setelah handshake TCP. Layanan backend harus mendukung protokol ini. Lihat Langkah 2 untuk detailnya. Jika tidak, layanan akan terganggu.

   --ProxyProtocolV2Config: Menambahkan bidang Type-Length-Value (TLV) yang ditentukan Alibaba Cloud. Contoh ini berlangganan ID VPC sumber dan ID endpoint PrivateLink.

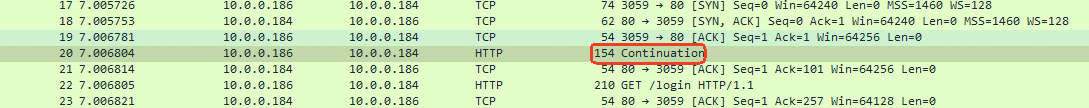

   17 7.005726    10.0.0.186    10.0.0.184    TCP    74 3059 → 80 [SYN] Seq=0 Win=64240 Len=0 MSS=1460 WS=128
   18 7.005753    10.0.0.184    10.0.0.186    TCP    62 80 → 3059 [SYN, ACK] Seq=0 Ack=1 Win=64240 Len=0 MSS=1460 WS=128
   19 7.006781    10.0.0.186    10.0.0.184    TCP    54 3059 → 80 [ACK] Seq=1 Ack=1 Win=64256 Len=0
   20 7.006804    10.0.0.186    10.0.0.184    HTTP    154 Continuation
   21 7.006814    10.0.0.184    10.0.0.186    TCP    54 80 → 3059 [ACK] Seq=1 Ack=101 Win=64256 Len=0
   22 7.006805    10.0.0.186    10.0.0.184    HTTP    210 GET /login HTTP/1.1
   23 7.006821    10.0.0.184    10.0.0.186    TCP    54 80 → 3059 [ACK] Seq=1 Ack=257 Win=64128 Len=0

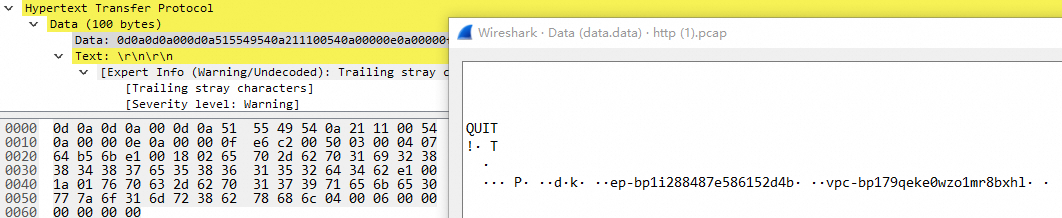

   Tabel berikut menjelaskan cara mengurai TLV.

   	Deskripsi/Konten	Konten asli
   Header protokol	Memperbaiki tanda tangan Proxy Protocol	0d0a0d0a000d0a515549540a
   	Versi 2, perintah PROXY	21
   	TCP/IPv4	11
   	Data berikut panjangnya 84 byte	0054
   Informasi alamat	IP sumber: 10.0.0.14	0a00000e
   	IP tujuan: 10.0.0.15	0a00000f
   	Port sumber: 59074	e6c2
   	Port tujuan: 80	0050
   TLV1	Tipe 03	03
   	4 byte	0004
   	0764b56b	0764b56b
   TLV2	Tipe e1 (tipe kustom)	e1
   	24 byte	0018
   	ID endpoint PrivateLink: ep-bp1i288487e586152d4b	0265702d6270316932383834383765353836313532643462
   TLV3	Tipe e1 (tipe kustom)	e1
   	26 byte	001a
   	ID VPC: vpc-bp179qeke0wzo1mr8bxhl	017670632d627031373971656b6530777a6f316d72386278686c
   TLV4	04 (PP2_TYPE_NETNS), digunakan untuk meneruskan namespace jaringan	04
   	6 byte	0006
   	000000000000	000000000000

2. Jika layanan web Anda menggunakan Nginx, konfigurasikan agar mendukung Proxy Protocol:

   (Memerlukan NGINX Plus R16 atau versi lebih baru, atau Nginx open source 1.13.11 atau lebih baru.)

   server {
       listen 80 proxy_protocol;   # Aktifkan Proxy Protocol v1/v2.
       # Konfigurasi lainnya...
   }

   Nginx secara otomatis mengurai TLV Proxy Protocol pada port 80, tetapi versi standar hanya mendukung pengambilan alamat IP dari TLV.

   Gunakan ekstensi Lua untuk menangani ID VPC dan ID endpoint PrivateLink yang dikustomisasi Alibaba Cloud.

   Plugin Lua berikut dalam nginx.conf menangani koneksi TCP, membaca paket dari socket, dan mengurai buffer TLV.

   Data yang diurai disimpan dalam konteks permintaan. Saat permintaan /login dilakukan, kode memverifikasi ID endpoint PrivateLink:

   -- Definisikan memori bersama sebelum blok http.
   lua_shared_dict tlv_cache 10m;

   stream {
     server {
       listen 80;  # Jangan aktifkan proxy_protocol. Biarkan kode Lua di bawah menanganinya.
       preread_by_lua_block {
          -- 1. Coba baca header protokol tetap 16 byte.
          local sock = ngx.req.socket(true)
          local header, err = sock:receive(16)

          if not header then
             ngx.log(ngx.ERR, "gagal menerima header proxy protocol: ", err)
             return
          end

          -- 2. Periksa signature protokol (12 byte).
          if string.sub(header, 1, 12) ~= "\x0D\x0A\x0D\x0A\x00\x0D\x0A\x51\x55\x49\x54\x0A" then
              -- Jika bukan Proxy Protocol, kembalikan data yang telah dibaca ke buffer agar permintaan asli tidak rusak.
               sock:setreused(header)
                     return
         end

         -- 3. Urai sisa header protokol.
         local ver_cmd = string.byte(header, 13) -- Versi dan perintah
         local family = string.byte(header, 14) -- Keluarga alamat dan protokol
         local len = string.byte(header, 15) * 256 + string.byte(header, 16) -- Panjang total bagian variabel
         if len == 0 then
            -- Tidak ada informasi alamat atau TLV. Kembali langsung.
            return
         end

         -- 4. Baca bagian panjang variabel (berisi alamat dan TLV).
         local variable_part, err = sock:receive(len)
         if not variable_part or #variable_part < len then
            ngx.log(ngx.ERR, "gagal membaca bagian variabel (alamat + tlvs): ", err)
            return
         end

         -- 5. Tentukan panjang informasi alamat berdasarkan keluarga alamat.
         local addr_len = 0
         local protocol = family & 0x0F
         local address_family = family >> 4

         if address_family == 1 then -- AF_INET (IPv4)
             addr_len = 12
         elseif address_family == 2 then -- AF_INET6 (IPv6)
             addr_len = 36
         elseif address_family == 3 then -- AF_UNIX
             addr_len = 216
         end

         -- 6. Pisahkan informasi alamat dan data TLV.
         local address_block = string.sub(variable_part, 1, addr_len) -- Anda dapat mengurai informasi alamat jika diperlukan.
         local tlv_string = string.sub(variable_part, addr_len + 1)

         -- 7. Urai data TLV.
         local tlvs = {}
         local pos = 1
         while pos <= #tlv_string do
             -- Pastikan ada minimal 3 byte (Tipe, Panjang).
             if pos + 2 > #tlv_string then
                 ngx.log(ngx.ERR, "data TLV tidak valid: byte tidak cukup untuk tipe dan panjang")
                 break
             end

             local tlv_type = string.byte(tlv_string, pos)
             local tlv_length = string.byte(tlv_string, pos + 1) * 256 + string.byte(tlv_string, pos + 2)

             -- Pastikan panjang nilai tidak melebihi batas.
             if pos + 2 + tlv_length > #tlv_string then
                 ngx.log(ngx.ERR, "data TLV tidak valid: panjang melebihi data yang tersedia")
                 break
             end

             local tlv_value = string.sub(tlv_string, pos + 3, pos + 2 + tlv_length)

             table.insert(tlvs, {
                 type = tlv_type,
                 length = tlv_length,
                 -- Encode nilai biner dalam Base64 agar mudah disimpan dan dilihat.
                 value = ngx.encode_base64(tlv_value)
              })
              pos = pos + 3 + tlv_length
        end

        -- 8. Simpan TLV yang diurai dalam memori bersama.
        if #tlvs > 0 then
           local cjson = require "cjson"
           local tlv_cache = ngx.shared.tlv_cache
           -- Gunakan alamat IP klien sebagai kunci untuk menyimpan data TLV.
           local client_ip = ngx.var.remote_addr
           local tlv_json = cjson.encode(tlvs)
           tlv_cache:set(client_ip, tlv_json, 60)  -- Simpan selama 60 detik.
           -- Opsional: Simpan juga dalam ngx.ctx agar dapat digunakan oleh layer stream.
           ngx.ctx.proxy_protocol_tlvs = tlvs
        end
       }
       proxy_pass localhost:8080;   # Teruskan permintaan HTTP berikutnya ke server HTTP untuk diproses.
     }
   }

   http {
       server {
           listen 8080;

           # Lokasi khusus untuk menangani permintaan /login.
           location /login {
               access_by_lua_block {
                   local cjson = require "cjson"
                   local tlv_cache = ngx.shared.tlv_cache
                   -- Ambil data TLV dari memori bersama.
                   local client_ip = ngx.var.remote_addr
                   local tlv_json = tlv_cache:get(client_ip)
                   if not tlv_json then
                      ngx.log(ngx.ERR, "Data TLV tidak ditemukan untuk klien: ", client_ip)
                      return ngx.exit(ngx.HTTP_FORBIDDEN)
                   end
                   local tlvs = cjson.decode(tlv_json)
                   -- Ekstrak nilai TLV kedua (ID endpoint PrivateLink).
                   local privateLinkEndId = nil
                   if tlvs[2] then
                      privateLinkEndId = tlvs[2].value  -- Nilai dalam format Base64.
                   end
                   -- Definisikan ID endpoint yang diharapkan (dalam format Base64).
                   local expected_value = "ZXAtYnAxaTI4ODQ4N2U1ODYxNTJkNGI="  -- Nilai contoh. Sesuaikan sesuai kebutuhan.
                   -- Verifikasi ID endpoint.
                   if privateLinkEndId ~= expected_value then
                      ngx.log(ngx.ERR, "Akses ke /login ditolak: nilai TLV tidak cocok. Diharapkan '", expected_value, "', diperoleh '", tostring(privateLinkEndId), "'")
                      return ngx.exit(ngx.HTTP_FORBIDDEN)
                   end
                   -- Jika verifikasi berhasil, permintaan dilanjutkan untuk diproses.
               }
               proxy_pass http://your_python_backend;
           }

           # Tangani semua permintaan lainnya.
           location / {
               proxy_pass http://your_python_backend;
           }
       }

       # Definisi upstream layanan backend Python Anda.
       upstream your_python_backend {
           server 127.0.0.1:5000; # Asumsikan program backend Anda berjalan di port 5000.
       }
   }
