    Elastic Container Instance:Terapkan aplikasi Bookinfo di Istio

    Last Updated:Jun 21, 2026

    Istio adalah service mesh open source yang menyediakan kemampuan manajemen traffic, observabilitas, keamanan, dan kebijakan. Integrasi Istio dengan Kubernetes membantu Anda mengelola dan mengontrol aplikasi kontainer secara lebih efektif serta meningkatkan kinerja, keamanan, dan keandalan aplikasi. Topik ini menjelaskan cara menggunakan Istio untuk menerapkan aplikasi Bookinfo dalam kluster Kubernetes yang dikelola sendiri yang terhubung ke Elastic Container Instance melalui VNode.

    Informasi latar belakang

    Istio adalah platform service mesh open source yang digunakan untuk mengelola traffic antar layanan mikro serta menangani komunikasi jaringan dan risiko keamanan. Dengan integrasi ke Kubernetes, Istio menyediakan manajemen traffic yang standar dan aman serta menyederhanakan penerapan dan operasi & pemeliharaan (O&M) aplikasi.

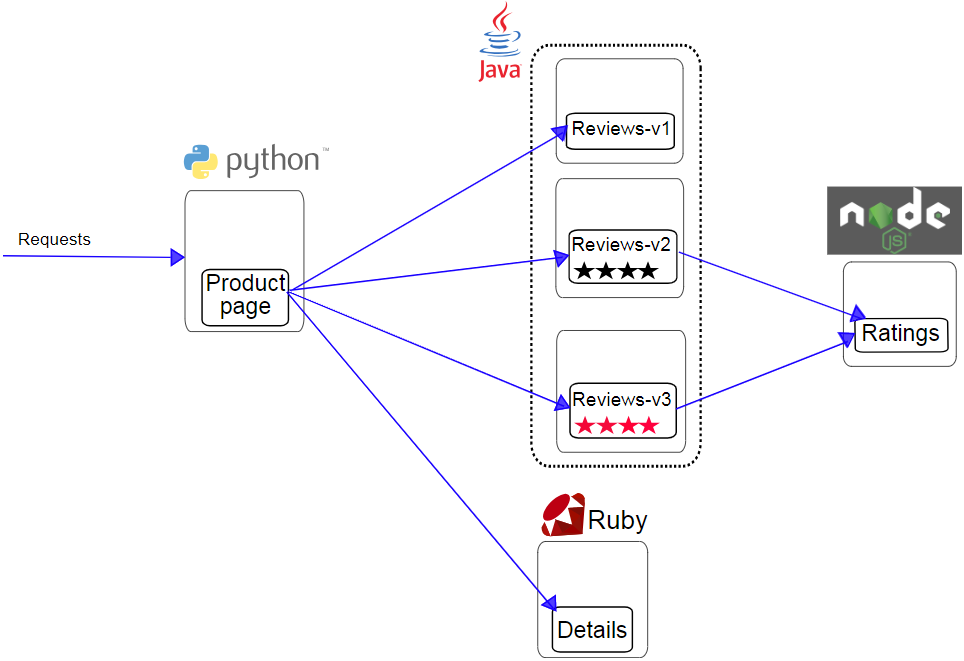

    Bookinfo meniru entri katalog tunggal dari toko buku daring untuk menampilkan informasi tentang sebuah buku, termasuk deskripsi, detail seperti ISBN dan jumlah halaman, serta ulasan. Aplikasi ini bersifat heterogen dan terdiri dari empat layanan mikro yang ditulis dalam bahasa pemrograman berbeda untuk mendemonstrasikan berbagai fitur Istio. Arsitektur end-to-end Bookinfo:

    bookinfo

    • Productpage: layanan mikro Python yang memanggil layanan mikro Details dan Reviews untuk menghasilkan halaman. Layanan ini juga menyediakan fitur logon dan logoff.

    • Details: layanan mikro Ruby yang berisi informasi buku.

    • Reviews: layanan mikro Java yang berisi ulasan buku. Layanan ini memiliki tiga versi:

      • Versi 1 tidak memanggil layanan mikro Ratings.

      • Versi 2 memanggil layanan mikro Ratings dan menampilkan peringkat buku menggunakan satu hingga lima bintang hitam.

      • Versi 3 memanggil layanan mikro Ratings dan menampilkan peringkat buku menggunakan satu hingga lima bintang merah.

    • Ratings: layanan mikro Node.js yang menyediakan peringkat berdasarkan ulasan buku.

    Untuk informasi selengkapnya, kunjungi Istio.

    Prasyarat

    Petunjuk dalam topik ini berlaku untuk kluster Kubernetes yang dikelola sendiri. Pastikan kluster Anda memenuhi kondisi berikut:

    • VNode telah diterapkan di kluster Kubernetes yang dikelola sendiri.

    • Jika kluster Kubernetes yang dikelola sendiri ditempatkan di pusat data, pusat data tersebut harus terhubung ke Alibaba Cloud.

    • Jika kluster Kubernetes yang dikelola sendiri ditempatkan pada instans Elastic Compute Service (ECS) dan menggunakan plug-in jaringan Flannel, pastikan Kubernetes cloud control manager (CCM) telah diterapkan di kluster tersebut. Hal ini memastikan Elastic Container Instance dapat berkomunikasi dengan Pod di node nyata. Untuk informasi selengkapnya, lihat Deploy the CCM.

    Persiapan

    1. Instal Istio. Untuk informasi selengkapnya, lihat Getting Started.

    2. Buat namespace dan konfigurasikan label untuk namespace tersebut.

      kubectl create namespace istio-test
kubectl label namespace istio-test istio-injection=enabled

    Prosedur

    Terapkan aplikasi Bookinfo

    1. Buat file bernama bookinfo.yaml dan salin templat berikut ke dalam file tersebut:

      Catatan

      Pada contoh kode YAML berikut, nodeSelector ditambahkan untuk menjadwalkan Pod ke VNode. Anda juga dapat mengonfigurasi eci-profile untuk menjadwalkan Pod ke VNode. Untuk informasi selengkapnya, lihat Schedule pods to a VNode dan Use eci-profile to schedule pods to a VNode.

      Buka file bookinfo.yaml

      # Copyright Istio Authors
#
#   Licensed under the Apache License, Version 2.0 (the "License");
#   you may not use this file except in compliance with the License.
#   You may obtain a copy of the License at
#
#       http://www.apache.org/licenses/LICENSE-2.0
#
#   Unless required by applicable law or agreed to in writing, software
#   distributed under the License is distributed on an "AS IS" BASIS,
#   WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
#   See the License for the specific language governing permissions and
#   limitations under the License.
##################################################################################################
# File ini mendefinisikan layanan, akun layanan, dan penyebaran untuk contoh Bookinfo.
#
# Untuk menerapkan keempat layanan Bookinfo, akun layanan terkait, dan penyebarannya:
#
#   kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml
#
# Atau, Anda dapat menerapkan resource apa pun secara terpisah:
#
#   kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml -l service=reviews # Layanan reviews
#   kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml -l account=reviews # ServiceAccount reviews
#   kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml -l app=reviews,version=v3 # Penyebaran reviews-v3
##################################################################################################
##################################################################################################
# Layanan Details
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: details
  labels:
    app: details
    service: details
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: details
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-details
  labels:
    account: details
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: details-v1
  labels:
    app: details
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: details
      version: v1
  template:
    metadata:
      labels:
        app: details
        version: v1
    spec:
      nodeSelector:     # Konfigurasikan nodeSelector tertentu
        k8s.aliyun.com/vnode: "true"
      tolerations:      # Konfigurasikan toleransi tertentu
      - key: k8s.aliyun.com/vnode
        operator: "Equal"
        value: "true"
        effect: "NoSchedule"
      serviceAccountName: bookinfo-details
      containers:
      - name: details
        image: docker.io/istio/examples-bookinfo-details-v1:1.16.4
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        securityContext:
          runAsUser: 1000
---
##################################################################################################
# Layanan Ratings
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: ratings
  labels:
    app: ratings
    service: ratings
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-ratings
  labels:
    account: ratings
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ratings-v1
  labels:
    app: ratings
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ratings
      version: v1
  template:
    metadata:
      labels:
        app: ratings
        version: v1
    spec:
      nodeSelector:     # Konfigurasikan nodeSelector tertentu
        k8s.aliyun.com/vnode: "true"
      tolerations:      # Konfigurasikan toleransi tertentu
      - key: k8s.aliyun.com/vnode
        operator: "Equal"
        value: "true"
        effect: "NoSchedule"
      serviceAccountName: bookinfo-ratings
      containers:
      - name: ratings
        image: docker.io/istio/examples-bookinfo-ratings-v1:1.16.4
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        securityContext:
          runAsUser: 1000
---
##################################################################################################
# Layanan Reviews
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: reviews
  labels:
    app: reviews
    service: reviews
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-reviews
  labels:
    account: reviews
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v1
  labels:
    app: reviews
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v1
  template:
    metadata:
      labels:
        app: reviews
        version: v1
    spec:
      nodeSelector:     # Konfigurasikan nodeSelector tertentu
        k8s.aliyun.com/vnode: "true"
      tolerations:      # Konfigurasikan toleransi tertentu
      - key: k8s.aliyun.com/vnode
        operator: "Equal"
        value: "true"
        effect: "NoSchedule"
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v1:1.16.4
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
        securityContext:
          runAsUser: 1000
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v2
  labels:
    app: reviews
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v2
  template:
    metadata:
      labels:
        app: reviews
        version: v2
    spec:
      nodeSelector:     # Konfigurasikan nodeSelector tertentu
        k8s.aliyun.com/vnode: "true"
      tolerations:      # Konfigurasikan toleransi tertentu
      - key: k8s.aliyun.com/vnode
        operator: "Equal"
        value: "true"
        effect: "NoSchedule"
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v2:1.16.4
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
        securityContext:
          runAsUser: 1000
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v3
  labels:
    app: reviews
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v3
  template:
    metadata:
      labels:
        app: reviews
        version: v3
    spec:
      nodeSelector:     # Konfigurasikan nodeSelector tertentu
        k8s.aliyun.com/vnode: "true"
      tolerations:      # Konfigurasikan toleransi tertentu
      - key: k8s.aliyun.com/vnode
        operator: "Equal"
        value: "true"
        effect: "NoSchedule"
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v3:1.16.4
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
        securityContext:
          runAsUser: 1000
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
##################################################################################################
# Layanan Productpage
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: productpage
  labels:
    app: productpage
    service: productpage
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: productpage
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-productpage
  labels:
    account: productpage
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: productpage-v1
  labels:
    app: productpage
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: productpage
      version: v1
  template:
    metadata:
      labels:
        app: productpage
        version: v1
    spec:
      nodeSelector:     # Konfigurasikan nodeSelector tertentu
        k8s.aliyun.com/vnode: "true"
      tolerations:      # Konfigurasikan toleransi tertentu
      - key: k8s.aliyun.com/vnode
        operator: "Equal"
        value: "true"
        effect: "NoSchedule"
      serviceAccountName: bookinfo-productpage
      containers:
      - name: productpage
        image: docker.io/istio/examples-bookinfo-productpage-v1:1.16.4
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        securityContext:
          runAsUser: 1000
      volumes:
      - name: tmp
        emptyDir: {}
---

    2. Terapkan aplikasi Bookinfo.

      kubectl -n istio-test apply -f bookinfo.yaml

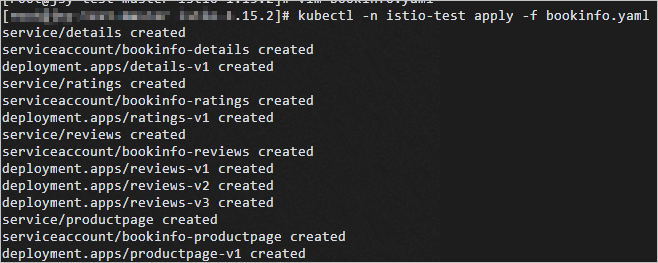

      Output perintah berikut dikembalikan:

      xxx# kubectl -n istio-test apply -f bookinfo.yaml
service/details created
serviceaccount/bookinfo-details created
deployment.apps/details-v1 created
service/ratings created
serviceaccount/bookinfo-ratings created
deployment.apps/ratings-v1 created
service/reviews created
serviceaccount/bookinfo-reviews created
deployment.apps/reviews-v1 created
deployment.apps/reviews-v2 created
deployment.apps/reviews-v3 created
service/productpage created
serviceaccount/bookinfo-productpage created
deployment.apps/productpage-v1 created

    3. Lihat status Bookinfo.

      kubectl -n istio-test get pods -o wide

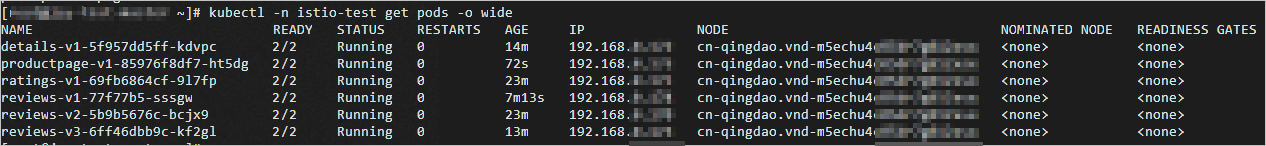

      Output perintah berikut dikembalikan:

      [xxx@xxx ~]# kubectl -n istio-test get pods -o wide
NAME                                   READY   STATUS    RESTARTS   AGE     IP          NODE                          NOMINATED NODE   READINESS GATES
details-v1-5f957dd5ff-kdvpc            2/2     Running   0          14m     192.168.xxx cn-qingdao.vnd-m5echu4xxx     <none>           <none>
productpage-v1-85976f8df7-ht5dg        2/2     Running   0          72s     192.168.xxx cn-qingdao.vnd-m5echu4xxx     <none>           <none>
ratings-v1-69fb6864cf-9l7fp            2/2     Running   0          23m     192.168.xxx cn-qingdao.vnd-m5echu4xxx     <none>           <none>
reviews-v1-77f77b5-sssgw               2/2     Running   0          7m13s   192.168.xxx cn-qingdao.vnd-m5echu4xxx     <none>           <none>
reviews-v2-5b9b5676c-bcjx9             2/2     Running   0          23m     192.168.xxx cn-qingdao.vnd-m5echu4xxx     <none>           <none>
reviews-v3-6ff46dbb9c-kf2gl            2/2     Running   0          13m     192.168.xxx cn-qingdao.vnd-m5echu4xxx     <none>           <none>

    4. Periksa layanan mikro Bookinfo.

      kubectl -n istio-test get services

      Output perintah berikut dikembalikan:

      NAME          TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)    AGE
details       ClusterIP   10.96.1.xxx   <none>        9080/TCP   25m
productpage   ClusterIP   10.96.2.xxx   <none>        9080/TCP   25m
ratings       ClusterIP   10.96.1.xxx   <none>        9080/TCP   25m
reviews       ClusterIP   10.96.1.xxx   <none>        9080/TCP   25m

    Terapkan gateway Istio

    1. Buat file bernama bookinfo-gateway.yaml dan salin templat berikut ke dalam file tersebut:

      Buka file bookinfo-gateway.yaml

      apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # gunakan controller default Istio
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
  - "*"
  gateways:
  - bookinfo-gateway
  http:
  - match:
    - uri:
        exact: /productpage
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    route:
    - destination:
        host: productpage
        port:
          number: 9080

    2. Terapkan gateway Istio.

      kubectl -n istio-test apply -f bookinfo-gateway.yaml

      Output yang diharapkan:

      [root@xxx ~]# kubectl -n istio-test apply -f bookinfo-gateway.yaml
gateway.networking.istio.io/bookinfo-gateway created
virtualservice.networking.istio.io/bookinfo created

    3. Lihat gateway Istio.

      kubectl -n istio-test get gateway

      Output perintah berikut dikembalikan:

      NAME                AGE
bookinfo-gateway    88s

    Verifikasi layanan mikro Bookinfo

    1. Dapatkan alamat host gateway Istio.

      Pilih Layanan Ingress Istio berdasarkan jenis kluster. Dalam topik ini, gunakan LoadBalancer sebagai Layanan Ingress Istio.

      kubectl -n istio-system get service istio-ingressgateway

      Output perintah berikut dikembalikan:

      [xxx@xxx ~]# kubectl -n istio-system get service istio-ingressgateway
NAME                   TYPE           CLUSTER-IP   EXTERNAL-IP   PORT(S)                                                                      AGE
istio-ingressgateway   LoadBalancer   10.96.xxx    <pending>     15021:31682/TCP,80:32247/TCP,443:31049/TCP,31400:30519/TCP,15443:31511/TCP   43m

      Parameter istio-ingressgateway pada pesan yang dikembalikan menunjukkan alamat host (dalam format IP:Port) dari Istio Ingress Gateway. Dalam contoh ini, alamat host-nya adalah 10.96.XX.XX:80.

    2. Buat Pod pengujian untuk memverifikasi layanan mikro Bookinfo.

      1. Buat file bernama test-pod.yaml dan salin templat berikut ke dalam file tersebut:

        Buka file test-pod.yaml

        apiVersion: v1
kind: Pod
metadata:
  name: centos
spec:
  nodeSelector:
    k8s.aliyun.com/vnode: "true"
  tolerations:
  - key: k8s.aliyun.com/vnode
    operator: "Equal"
    value: "true"
    effect: "NoSchedule"
  containers:
  - name: eip
    image: registry-vpc.cn-shanghai.aliyuncs.com/eci_open/centos:7
    command:
    - bash
    - -c
    - sleep inf

      2. Terapkan Pod tersebut.

        kubectl apply -f test-pod.yaml

    3. Login ke Pod pengujian dan jalankan perintah berikut untuk memverifikasi layanan mikro Bookinfo.

      kubectl exec -it centos -- bash
      curl -s http://10.96.XX.XX:80/productpage | grep -o "<title>.*</title>"

      Ganti 10.96.xxx:80 dengan alamat internal gerbang masuk Anda. Jika perintah mengembalikan <title>Simple BookStore App</title>, berarti aplikasi Bookinfo dapat diakses melalui gerbang masuk Istio.
