Cara men-deploy CCM di kluster Kubernetes yang dikelola sendiri - Elastic Container Instance

Cloud Controller Manager (CCM) mengintegrasikan Kubernetes dengan layanan infrastruktur Alibaba Cloud, seperti Classic Load Balancer (CLB) dan Virtual Private Cloud (VPC). CCM memungkinkan Anda menyambungkan node dalam kluster maupun server di luar kluster ke backend CLB yang sama, sehingga membantu mencegah gangguan lalu lintas selama migrasi. Anda juga dapat meneruskan lalu lintas bisnis ke beberapa kluster Kubernetes untuk pencadangan dan pemulihan bencana, memastikan ketersediaan tinggi bagi aplikasi Anda. Topik ini menjelaskan cara men-deploy CCM di kluster Kubernetes yang dikelola sendiri.

Prasyarat

VNode telah di-deploy di kluster Kubernetes yang dikelola sendiri Anda.
Jika kluster Kubernetes Anda di-deploy di pusat data lokal, pastikan konektivitas jaringan antara pusat data dan Alibaba Cloud telah terbentuk.

Informasi latar belakang

CCM adalah komponen Alibaba Cloud yang mengintegrasikan Kubernetes dengan layanan infrastruktur Alibaba Cloud. CCM menyediakan kemampuan berikut:

Mengelola load balancing
Saat tipe Service diatur ke LoadBalancer, CCM membuat dan mengonfigurasi Classic Load Balancer (CLB) Alibaba Cloud untuk Service tersebut, termasuk sumber daya seperti instans CLB, listener, dan kelompok server backend. Ketika Endpoints Service atau node kluster berubah, CCM secara otomatis memperbarui kelompok server backend CLB tersebut.
Mengaktifkan komunikasi lintas node
Saat menggunakan Flannel sebagai komponen jaringan kluster, CCM membangun konektivitas jaringan antara kontainer dan node. CCM menulis blok CIDR pod setiap node ke tabel rute VPC, sehingga memungkinkan komunikasi lintas node untuk kontainer. Fitur ini diaktifkan secara default dan tidak memerlukan konfigurasi tambahan.

Untuk informasi lebih lanjut, lihat cloud controller manager.

Catatan

CCM bersifat open source. Untuk detail proyek, lihat cloud-provider-alibaba-cloud.

Persiapan

Lewati bagian ini jika kluster Kubernetes yang dikelola sendiri Anda tidak menggunakan instans Elastic Compute Service (ECS) sebagai node. Jika menggunakan, ikuti langkah-langkah berikut untuk mengonfigurasi providerID pada node ECS Anda, sehingga CCM dapat mengelola rutenya.

Deploy OpenKruise untuk menggunakan controller BroadcastJob.
Jalankan perintah berikut:
```
helm repo add openkruise https://openkruise.github.io/charts/
helm repo update
helm install kruise openkruise/kruise --version 1.3.0
```
Untuk informasi lebih lanjut, lihat dokumentasi OpenKruise.

Konfigurasikan providerID untuk node ECS menggunakan BroadcastJob.

Simpan konten berikut sebagai provider.yaml.

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: ecs-node-initor
rules:
  - apiGroups:
      - ""
    resources:
      - nodes
    verbs:
      - get
      - patch
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: ecs-node-initor
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: ecs-node-initor
subjects:
- kind: ServiceAccount
  name: ecs-node-initor
  namespace: default
roleRef:
  kind: ClusterRole
  name: ecs-node-initor
  apiGroup: rbac.authorization.k8s.io
---
apiVersion: apps.kruise.io/v1alpha1
kind: BroadcastJob
metadata:
  name: create-ecs-node-provider-id
spec:
  template:
    spec:
      serviceAccount: ecs-node-initor
      restartPolicy: OnFailure
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: type
                operator: NotIn
                values:
                - virtual-kubelet
      tolerations:
      - operator: Exists
      containers:
        - name: create-ecs-node-provider-id
          image: registry.cn-beijing.aliyuncs.com/eci-release/provider-initor:v1
          command: [ "/usr/bin/init" ]
          env:
          - name: NODE_NAME
            valueFrom:
              fieldRef:
                fieldPath: spec.nodeName
  completionPolicy:
    type: Never
  failurePolicy:
    type: FailFast
    restartLimit: 3

Deploy BroadcastJob tersebut.
```
kubectl apply -f provider.yaml
```

Periksa hasil BroadcastJob.

kubectl get pods -o wide

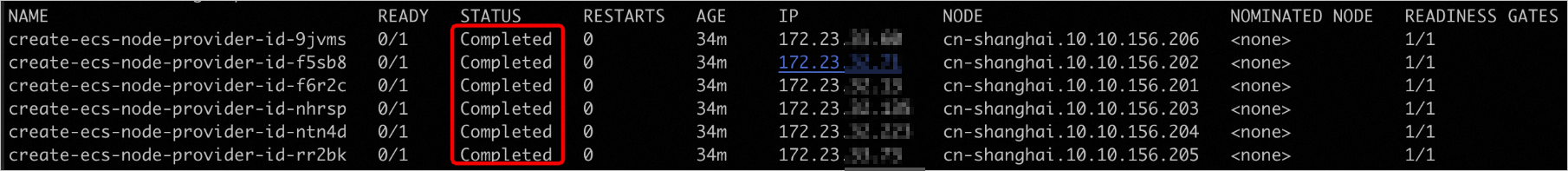

Jika semua pod terkait create-ecs-node-provider-id berada dalam status Completed, providerID untuk node ECS yang sesuai telah berhasil dikonfigurasi. Berikut contoh output-nya:

NAME                              READY   STATUS      RESTARTS   AGE   IP              NODE                        NOMINATED NODE   READINESS GATES
create-ecs-node-provider-id-9jvms 0/1     Completed   0          34m   172.23.xxx      cn-shanghai.10.10.156.206   <none>           1/1
create-ecs-node-provider-id-f5sb8 0/1     Completed   0          34m   172.23.xxx      cn-shanghai.10.10.156.202   <none>           1/1
create-ecs-node-provider-id-f6r2c 0/1     Completed   0          34m   172.23.xxx      cn-shanghai.10.10.156.201   <none>           1/1
create-ecs-node-provider-id-nhrsp 0/1     Completed   0          34m   172.23.xxx      cn-shanghai.10.10.156.203   <none>           1/1
create-ecs-node-provider-id-ntn4d 0/1     Completed   0          34m   172.23.xxx      cn-shanghai.10.10.156.204   <none>           1/1
create-ecs-node-provider-id-rr2bk 0/1     Completed   0          34m   172.23.xxx      cn-shanghai.10.10.156.205   <none>           1/1

(Opsional) Bersihkan BroadcastJob.
```
kubectl delete -f provider.yaml
```

Prosedur

Buat ConfigMap.

Simpan pasangan AccessKey untuk Akun Alibaba Cloud Anda sebagai variabel lingkungan.
```
export ACCESS_KEY_ID=LTAI********************
export ACCESS_KEY_SECRET=HAeS**************************
```
Untuk informasi cara memperoleh ID AccessKey dan Secret AccessKey, lihat Obtain an AccessKey pair.

Jalankan skrip berikut untuk membuat ConfigMap.

Simpan konten berikut sebagai configmap-ccm.sh, ganti nilai region dengan ID wilayah Anda, lalu jalankan skrip tersebut.

#!/bin/bash
## create ConfigMap kube-system/cloud-config for CCM.
accessKeyIDBase64=`echo -n "$ACCESS_KEY_ID" |base64 -w 0`
accessKeySecretBase64=`echo -n "$ACCESS_KEY_SECRET"|base64 -w 0`
cat <<EOF >cloud-config.yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: cloud-config
  namespace: kube-system
data:
  cloud-config.conf: |-
    {
        "Global": {
            "accessKeyID": "$accessKeyIDBase64",
            "accessKeySecret": "$accessKeySecretBase64",
            "region": "cn-hangzhou"
        }
    }
EOF
kubectl create -f cloud-config.yaml

bash configmap-ccm.sh

Setelah skrip dijalankan, ConfigMap bernama cloud-config dibuat di namespace kube-system.

Deploy CCM.

Ubah ${ImageVersion} dan {$ClusterCIDR}, lalu simpan konten berikut sebagai ccm.yaml.

Anda dapat memperoleh ImageVersion dari changelog CCM. Untuk informasi lebih lanjut, lihat cloud controller manager.
Anda dapat melihat ClusterCIDR dengan menjalankan perintah kubectl cluster-info dump | grep -m1 cluster-cidr.

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: system:cloud-controller-manager
rules:
  - apiGroups:
      - coordination.k8s.io
    resources:
      - leases
    verbs:
      - get
      - list
      - update
      - create
  - apiGroups:
      - ""
    resources:
      - persistentvolumes
      - services
      - secrets
      - endpoints
      - serviceaccounts
    verbs:
      - get
      - list
      - watch
      - create
      - update
      - patch
  - apiGroups:
      - ""
    resources:
      - nodes
    verbs:
      - get
      - list
      - watch
      - delete
      - patch
      - update
  - apiGroups:
      - ""
    resources:
      - services/status
    verbs:
      - update
      - patch
  - apiGroups:
      - ""
    resources:
      - nodes/status
    verbs:
      - patch
      - update
  - apiGroups:
      - ""
    resources:
      - events
      - endpoints
    verbs:
      - create
      - patch
      - update
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: cloud-controller-manager
  namespace: kube-system
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: system:cloud-controller-manager
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:cloud-controller-manager
subjects:
  - kind: ServiceAccount
    name: cloud-controller-manager
    namespace: kube-system
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: system:shared-informers
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:cloud-controller-manager
subjects:
  - kind: ServiceAccount
    name: shared-informers
    namespace: kube-system
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: system:cloud-node-controller
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:cloud-controller-manager
subjects:
  - kind: ServiceAccount
    name: cloud-node-controller
    namespace: kube-system
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: system:pvl-controller
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:cloud-controller-manager
subjects:
  - kind: ServiceAccount
    name: pvl-controller
    namespace: kube-system
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: system:route-controller
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:cloud-controller-manager
subjects:
  - kind: ServiceAccount
    name: route-controller
    namespace: kube-system
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  labels:
    app: cloud-controller-manager
    tier: control-plane
  name: cloud-controller-manager
  namespace: kube-system
spec:
  selector:
    matchLabels:
      app: cloud-controller-manager
      tier: control-plane
  template:
    metadata:
      labels:
        app: cloud-controller-manager
        tier: control-plane
      annotations:
        scheduler.alpha.kubernetes.io/critical-pod: ''
    spec:
      serviceAccountName: cloud-controller-manager
      tolerations:
        - effect: NoSchedule
          operator: Exists
          key: node-role.kubernetes.io/master
        - effect: NoSchedule
          operator: Exists
          key: node.cloudprovider.kubernetes.io/uninitialized
      nodeSelector:
        node-role.kubernetes.io/master: ""
      containers:
        - command:
          -  /cloud-controller-manager
          - --leader-elect=true
          - --cloud-provider=alicloud
          - --use-service-account-credentials=true
          - --cloud-config=/etc/kubernetes/config/cloud-config.conf
          - --configure-cloud-routes=true
          - --route-reconciliation-period=3m
          - --leader-elect-resource-lock=endpoints
          # Replace ${ClusterCIDR} with your own cluster CIDR.
          # Example: 172.16.0.0/16
          - --cluster-cidr=${ClusterCIDR}
          # Replace ${ImageVersion} with the latest release version.
          # Example: v2.1.0
          image: registry.cn-hangzhou.aliyuncs.com/acs/cloud-controller-manager-amd64:${ImageVersion}
          livenessProbe:
            failureThreshold: 8
            httpGet:
              host: 127.0.0.1
              path: /healthz
              port: 10258
              scheme: HTTP
            initialDelaySeconds: 15
            timeoutSeconds: 15
          name: cloud-controller-manager
          resources:
            requests:
              cpu: 200m
          volumeMounts:
            - mountPath: /etc/kubernetes/
              name: k8s
            - mountPath: /etc/ssl/certs
              name: certs
            - mountPath: /etc/pki
              name: pki
            - mountPath: /etc/kubernetes/config
              name: cloud-config
      hostNetwork: true
      volumes:
        - hostPath:
            path: /etc/kubernetes
          name: k8s
        - hostPath:
            path: /etc/ssl/certs
          name: certs
        - hostPath:
            path: /etc/pki
          name: pki
        - configMap:
            defaultMode: 420
            items:
              - key: cloud-config.conf
                path: cloud-config.conf
            name: cloud-config
          name: cloud-config

Jalankan perintah berikut untuk men-deploy CCM.
```
kubectl create -f ccm.yaml
```

Verifikasi deployment

Buat Service LoadBalancer dan Penyebaran backend contoh.

Simpan konten berikut sebagai ccm-test.yaml.

Untuk mencegah kegagalan pull image, ganti alamat image dengan yang berasal dari wilayah VNode Anda.

apiVersion: v1
kind: Service
metadata:
  name: nginx
  namespace: default
  annotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-address-type: "intranet"
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: test-nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: registry-vpc.cn-beijing.aliyuncs.com/eci_open/nginx:1.14.2

Deploy Service dan Deployment tersebut.
```
kubectl create -f ccm-test.yaml
```
Setelah deployment, CCM membuat dan mengonfigurasi CLB Alibaba Cloud untuk Service tersebut, termasuk instans CLB, listener, dan kelompok server backend.

Verifikasi bahwa Service berfungsi sebagaimana mestinya.

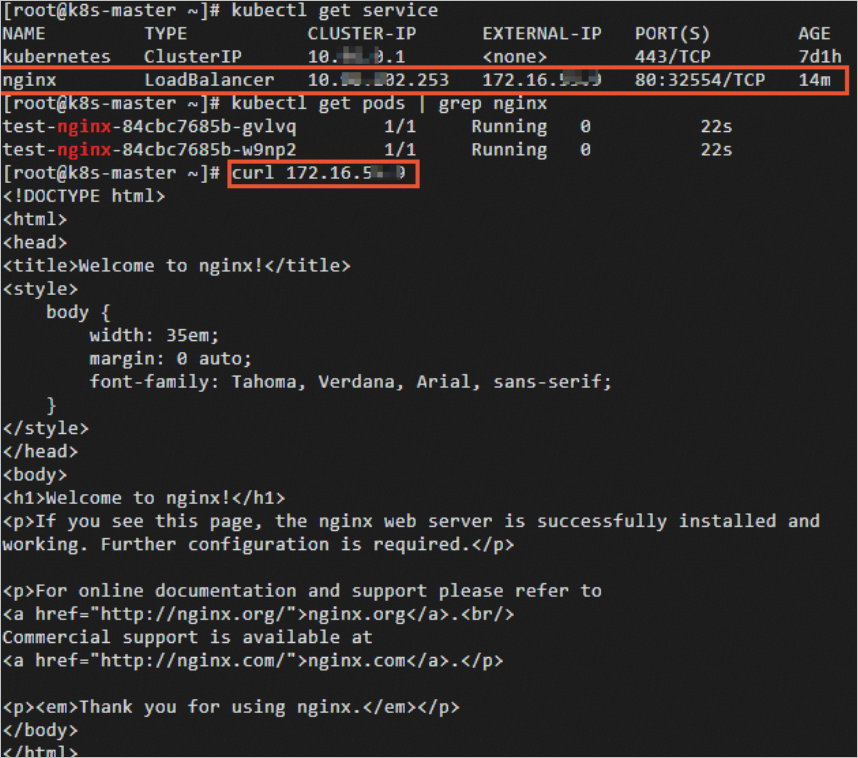

Jalankan perintah curl dengan alamat IP eksternal Service. Respons sukses, seperti contoh berikut, mengonfirmasi bahwa layanan Nginx backend dapat diakses.

[root@k8s-master ~]# kubectl get service
NAME           TYPE           CLUSTER-IP      EXTERNAL-IP    PORT(S)        AGE
kubernetes     ClusterIP      10.xxx.x.1      <none>         443/TCP        7d1h
nginx          LoadBalancer   10.xxx.02.253   172.16.5.xxx   80:32554/TCP   14m
[root@k8s-master ~]# kubectl get pods | grep nginx
test-nginx-84cbc7685b-gvlvq   1/1     Running   0          22s
test-nginx-84cbc7685b-w9np2   1/1     Running   0          22s
[root@k8s-master ~]# curl 172.16.5.xxx
&lt;!DOCTYPE html&gt;
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.&lt;br/&gt;
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p>Thank you for using nginx.</p>
</body>
</html>

Untuk informasi lebih lanjut tentang penggunaan Service, lihat CCM usage.
