Setelah masuk ke halaman pengeditan canvas di PC, Anda dapat menggunakan alat konfigurasi canvas dan komponen yang disediakan oleh sistem untuk mengelola canvas serta komponen. Topik ini menjelaskan struktur dan fitur Editor Canvas di PC untuk membantu Anda menggunakan Editor Canvas dalam mengembangkan aplikasi visual.

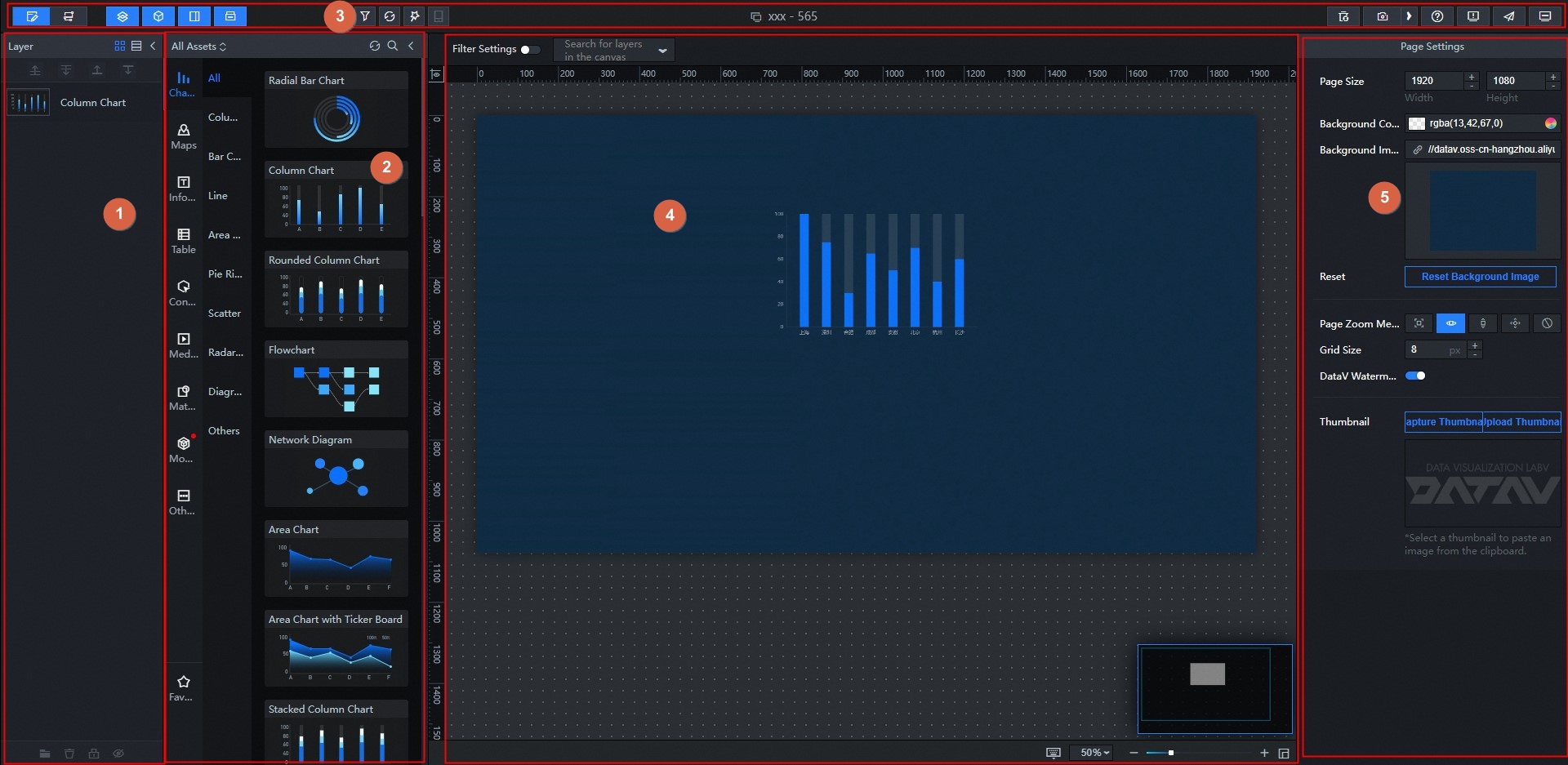

Halaman Editor Canvas dan halaman konfigurasi widget
No. | Istilah | Deskripsi |
1 | Lapisan | Di daftar lapisan, Anda dapat melihat posisi lapisan setiap widget di canvas. Anda dapat menyesuaikan posisi atas dan bawah setiap lapisan widget secara manual berdasarkan kebutuhan aplikasi Anda. |
2 | Daftar Aset | Di daftar aset, Anda dapat melihat berbagai jenis widget. Anda dapat menyeret widget ke canvas untuk dikonfigurasi guna menyelesaikan pengembangan proyek aplikasi visual. |
3 | Bilah Alat | Bilah alat terletak di bagian atas halaman editor. Anda dapat menggunakan bilah alat untuk beralih antara tampilan canvas dan tampilan blueprint, beralih panel sisi kanan, menambahkan filter proyek, memperbarui widget, melihat dokumen bantuan, serta melihat pratinjau atau menerbitkan aplikasi visual. |
4 | Canvas | Canvas terletak di tengah halaman editor. Anda dapat menggunakan fitur yang disediakan oleh canvas untuk menata gaya konten aset di canvas dengan benar, mengonfigurasi filter di canvas, mencari konten lapisan di canvas, mengatur rasio zoom canvas, mengontrol tampilan gambar mini, dan melihat fungsi pintasan. |
5 | Konfigurasikan parameter di panel Pengaturan Halaman | Klik area kosong di luar canvas. Panel Page Settings muncul di sisi kanan halaman. Di pengaturan halaman, Anda dapat menyesuaikan ukuran resolusi layar, mengatur warna latar belakang dan gambar, memilih mode penskalaan sesuai layar untuk menyesuaikan jarak grid. Catatan Watermark DataV dapat dihapus dari DataV di Enterprise Edition. Untuk informasi lebih lanjut, lihat |
6 | Konfigurasikan grafik | Klik widget di canvas. Tab Configuration, Data, dan Interaction muncul di sisi kanan halaman. Untuk informasi lebih lanjut, lihat deskripsi item konfigurasi. |

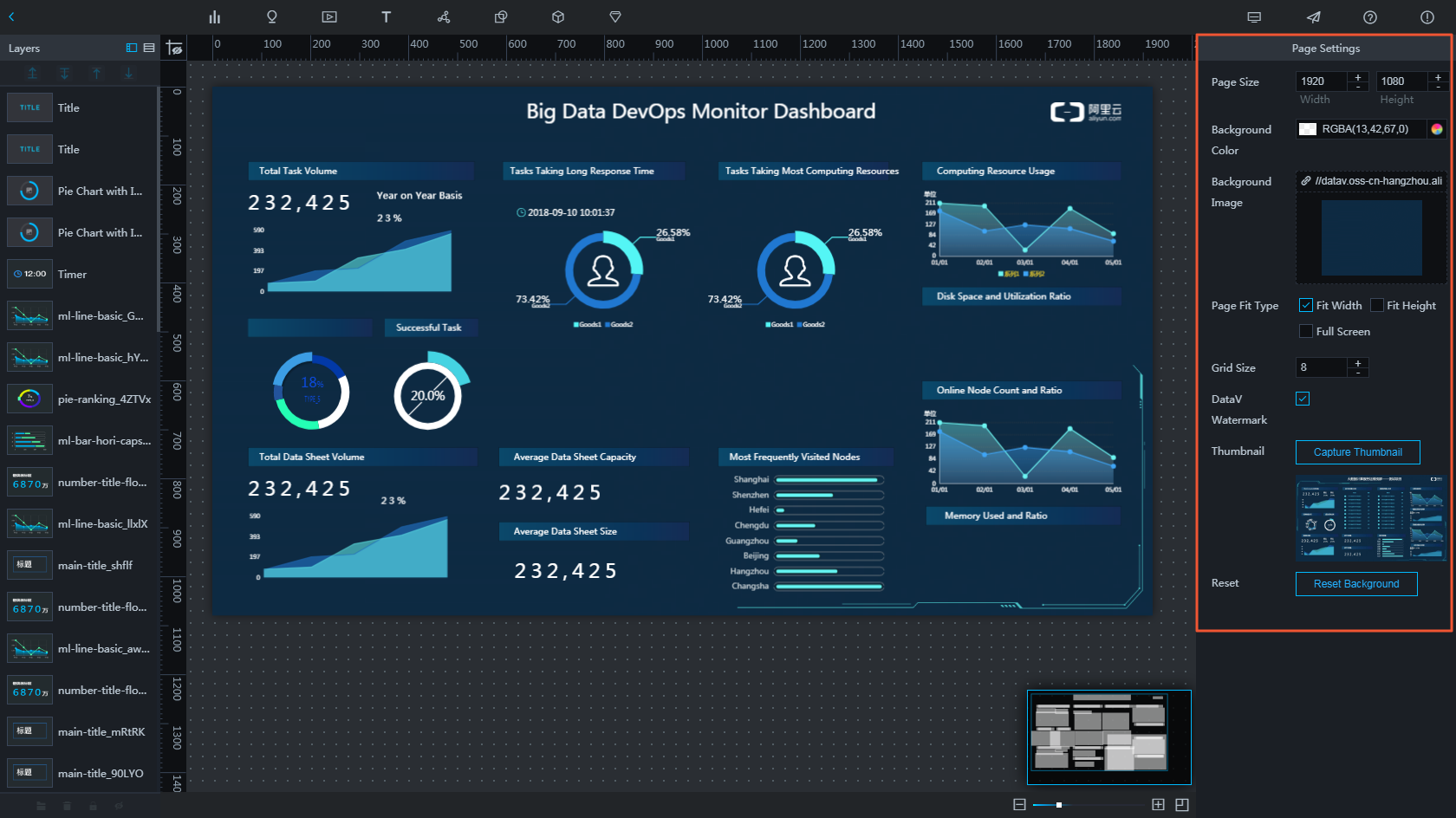

Konfigurasikan parameter di panel Pengaturan Halaman
Klik area kosong di luar canvas. Panel Page Settings akan muncul di sisi kanan halaman.
Bidang | Deskripsi |
Screen Size | Resolusi layar. Nilai default: 1920 × 1080. Satuan: piksel. |
Background Color | Menyesuaikan warna latar belakang aplikasi visualisasi. |
Background image | Unggah gambar latar belakang yang tidak melebihi 1 MB sebagai gambar latar belakang seluruh halaman web. |
Reset | Klik Restore Default Background untuk mengembalikan pengaturan halaman ke keadaan semula. |
Page Zoom Mode | Pilih metode penskalaan halaman yang sesuai berdasarkan ukuran layar aplikasi visualisasi. Jika layar tampilan aplikasi Anda adalah ukuran layar non-standar, kami sarankan Anda menggunakan mode Full Screen. |
Grid Spacing | Jarak grid adalah unit pergerakan minimum widget di halaman. Batas widget secara otomatis menempel pada tepi grid berdasarkan jarak grid. Nilai minimum adalah 1px. Dalam hal ini, widget bergerak dengan mulus. |
DataV watermark | Matikan sakelar untuk membatalkan watermark DataV. Penting Fitur DataV watermark hanya didukung untuk Enterprise Edition dan versi setelahnya. |
Minimap | Klik Capture untuk menangkap gambar mini proyek di halaman My Visualizations. Anda juga dapat mengklik Upload thumbnail untuk memilih gambar sebagai gambar mini proyek. |
