Cloud Architect Design Tool (CADT) menyediakan manajemen versi untuk arsitektur aplikasi, memungkinkan Anda melihat riwayat arsitektur dan men-deploy versi sebelumnya.
Prosedur
-

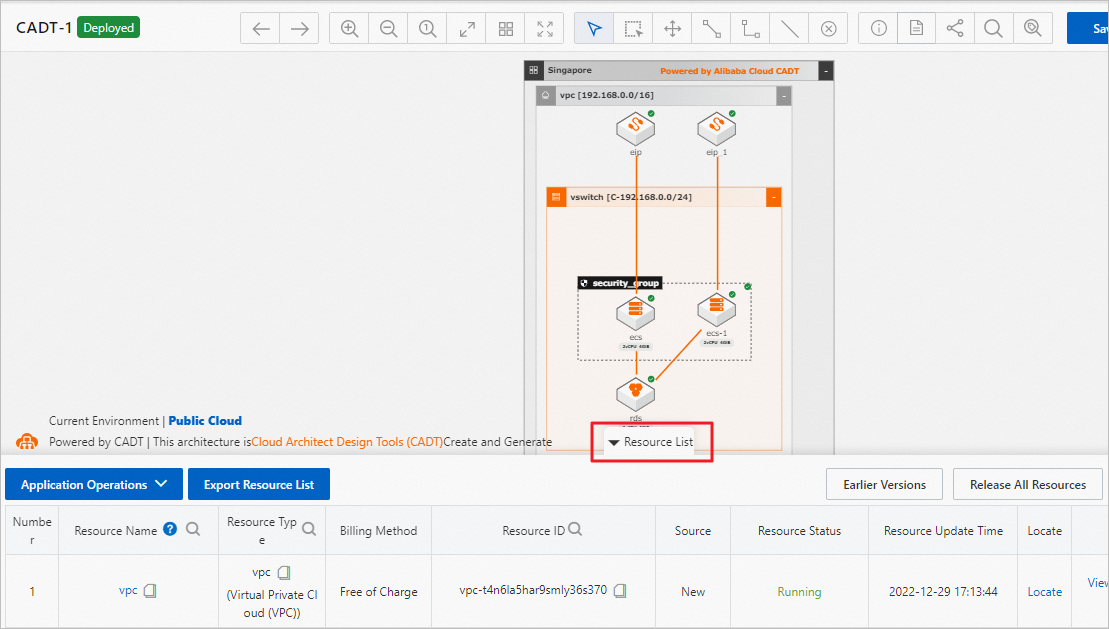

Buka arsitektur aplikasi di kanvas dan klik Resource List. Setelah penerapan berhasil, kanvas konsol CADT menampilkan topologi arsitektur yang telah diterapkan, mencakup resource seperti Virtual Private Cloud (VPC), vSwitch, Elastic Compute Service (ECS), Server Load Balancer (SLB), Elastic IP Address (EIP), dan security group. Tanda centang hijau pada setiap komponen menunjukkan bahwa komponen tersebut siap. Resource List di bagian bawah halaman menampilkan nama, tipe, metode penagihan, ID resource, status, dan waktu pembaruan untuk semua resource yang dibuat. Status semua resource adalah Running. Tombol Earlier Versions dan Release All Resources muncul di pojok kanan bawah halaman. Setelah aplikasi diterapkan, pesan Deployment Succeeded ditampilkan di bagian atas antarmuka CADT. Klik tombol Resource List di bagian bawah diagram arsitektur untuk memperluas daftar resource yang telah diterapkan.
-

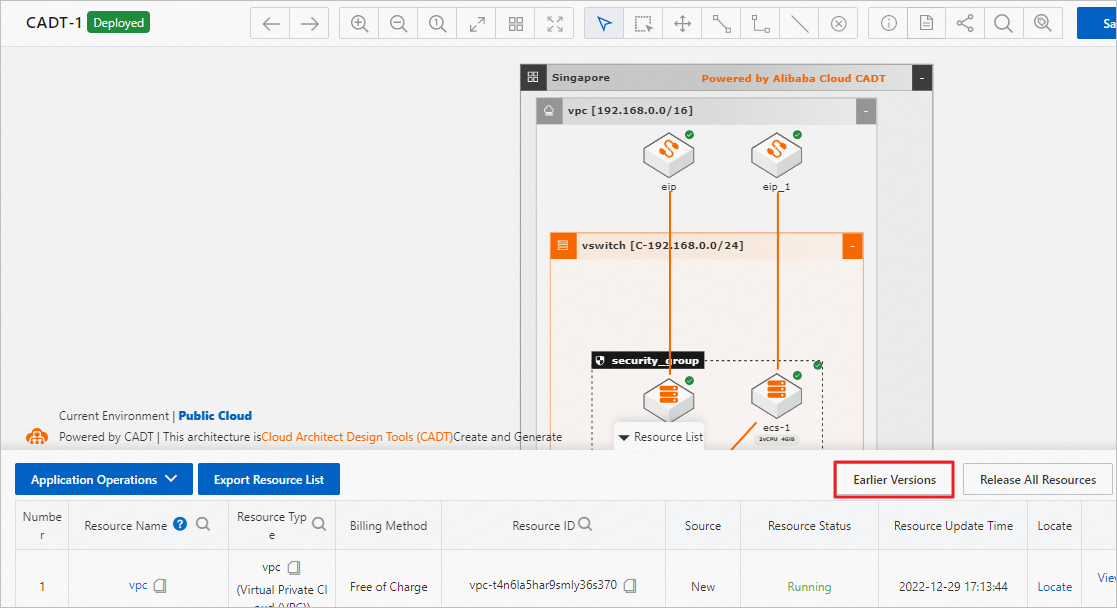

Klik Earlier Versions.
-

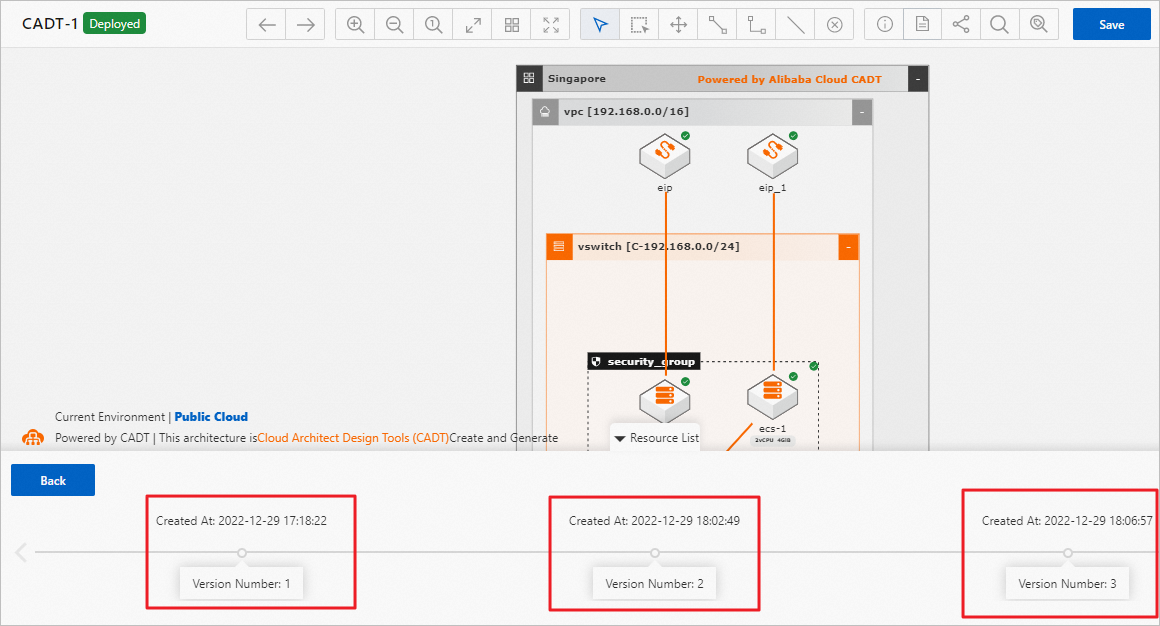

Timeline versi muncul di bagian bawah kanvas. Pada timeline ini, Anda dapat melihat riwayat versi arsitektur aplikasi. Setiap node pada timeline menampilkan nomor versi dan waktu pembuatannya.
-

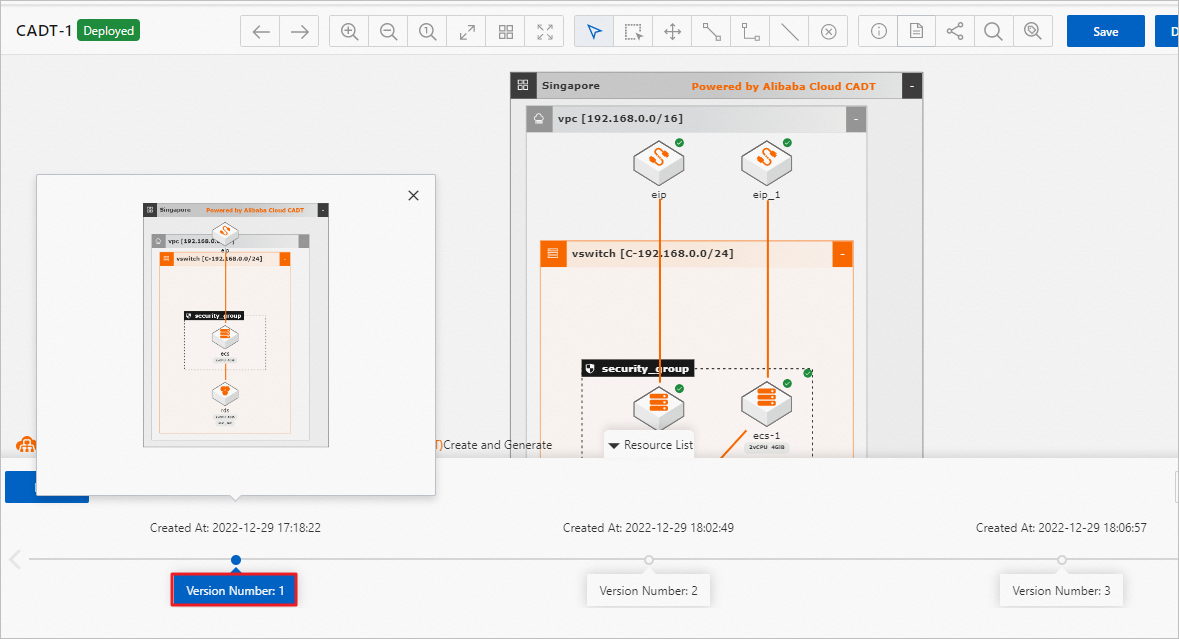

Klik nomor versi untuk melihat diagram arsitektur aplikasi yang sesuai.
-

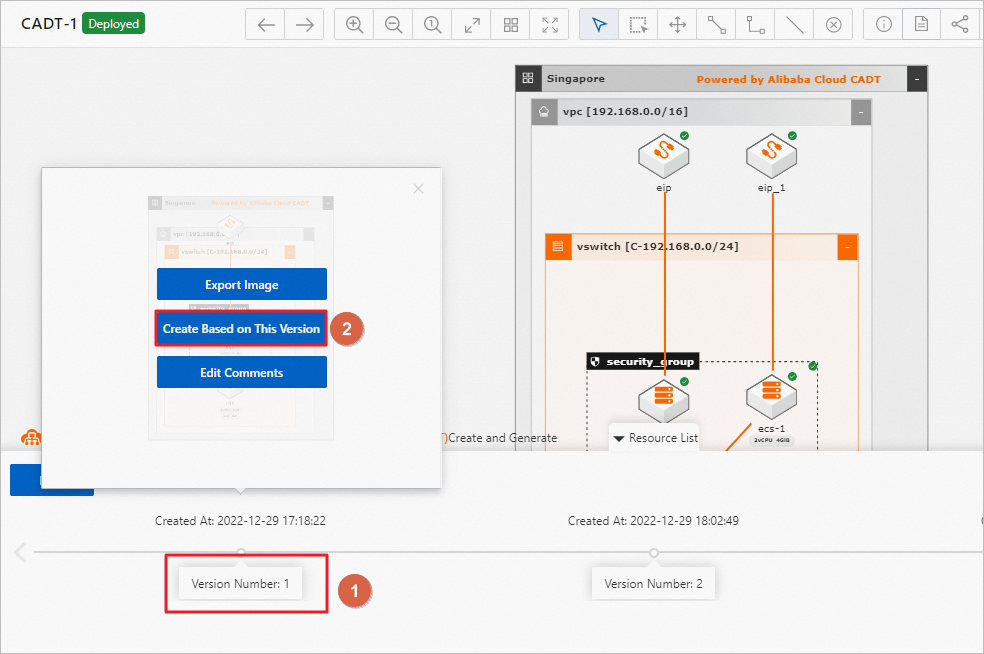

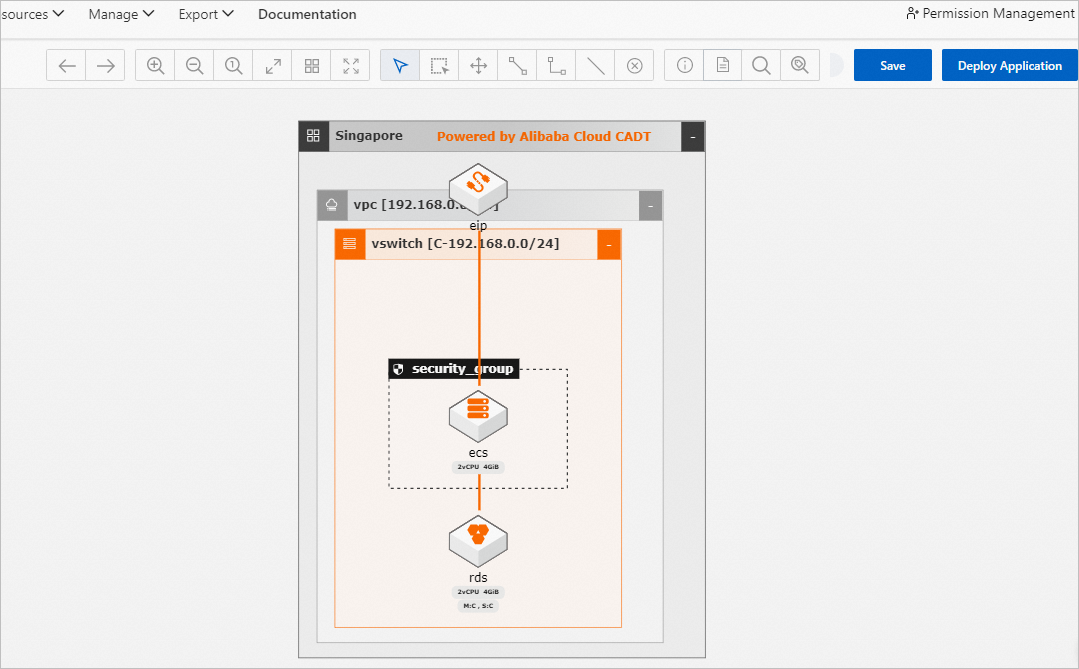

Untuk kembali ke versi sebelumnya, klik nomor versi tersebut, lalu klik Create Based on This Version untuk memuat versi tersebut ke kanvas. Setelah mengklik nomor versi target (misalnya, Version: 1), pilih Create Based on This Version dari menu yang muncul. Kanvas akan menampilkan topologi arsitektur aplikasi, yang menggambarkan koneksi antar resource seperti EIP, VPC (CIDR: 192.168.0.0/16), vSwitch, sebuah security group, ECS (2 vCPU 4 GiB), dan ApsaraDB RDS (2 vCPU 4 GiB). Arsitektur aplikasi yang ditampilkan di kanvas berada di wilayah Singapore. Dari atas ke bawah, diagram menunjukkan sebuah EIP, sebuah VPC (192.168.0.0/16), sebuah vSwitch (192.168.0.0/24), sebuah instans ECS (2 vCPU 4 GiB) dalam sebuah security group, serta sebuah instans ApsaraDB RDS (2 vCPU 4 GiB). Garis-garis antar komponen merepresentasikan topologi jaringan.
-

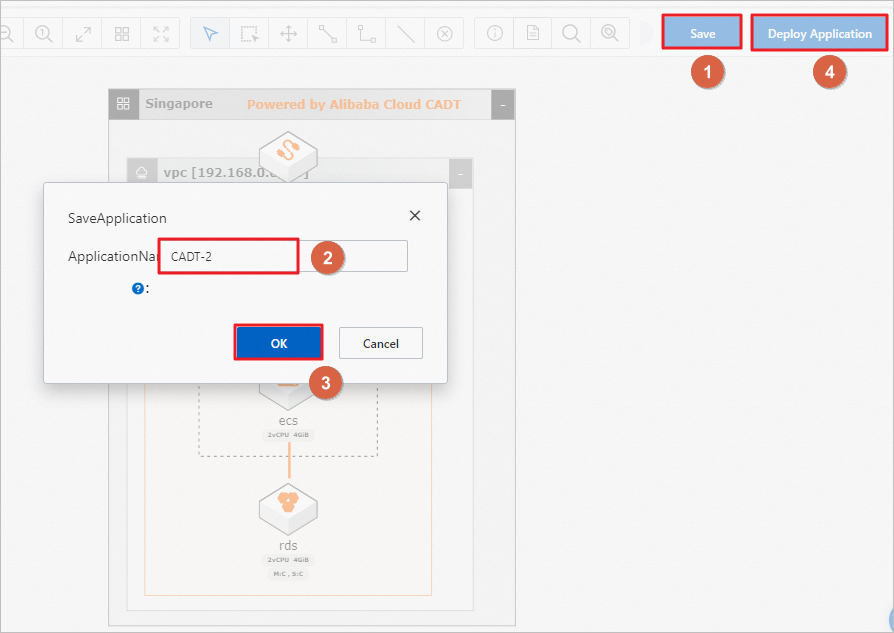

Klik Save, atur ApplicationName, klik Deploy Application, lalu ikuti petunjuk di layar untuk menyelesaikan penerapan.
