    Application Real-Time Monitoring Service:Aktifkan pelacakan untuk NGINX Ingress Controller

    Last Updated:Jun 19, 2026

    Container Service for Kubernetes (ACK) menyediakan fitur pelacakan yang memungkinkan Anda mengirim jejak dari komponen NGINX Ingress Controller di kluster ACK ke Managed Service for OpenTelemetry. Managed Service for OpenTelemetry.

    Prasyarat

    Kompatibilitas versi

    Dukungan pelacakan bervariasi di berbagai versi komponen NGINX Ingress controller, sehingga Anda perlu memilih metode konfigurasi yang sesuai dengan versi Anda.

    Versi NGINX Ingress controller

    OpenTelemetry

    OpenTracing

    ≥ v1.10.2-aliyun.1

    Didukung

    Tidak didukung

    v1.9.3-aliyun.1

    Didukung

    Didukung

    v1.8.2-aliyun.1

    Didukung

    Didukung

    < v1.8.2-aliyun.1

    Tidak didukung

    Didukung

    Prosedur

    OpenTelemetry

    Langkah 1: Dapatkan informasi titik akhir

    1. Masuk ke atau konsol ARMS. Di panel navigasi sebelah kiri, klik Integration Center.

    2. Di area Server-side Applications, klik kartu OpenTelemetry.

    3. Pada panel OpenTelemetry yang muncul, pilih wilayah tempat Anda ingin melaporkan data.

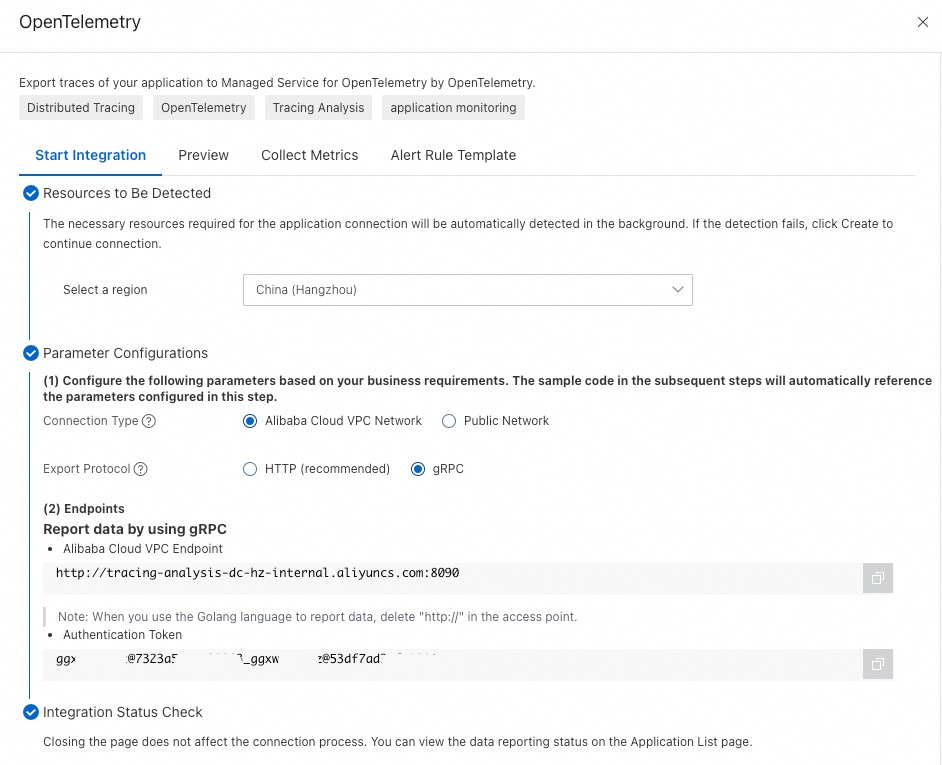

    4. Catat informasi titik akhir. Di bagian Parameters, atur Connection Method ke Alibaba Cloud Intranet dan Report Method ke gRPC. Lalu, dari bagian Endpoint Information, salin alamat titik akhir gRPC (misalnya, http://tracing-analysis-dc-hz-internal.aliyuncs.com:8090) dan token otentikasi.

      Catatan

      Gunakan titik akhir jaringan VPC jika NGINX Ingress Controller Anda diterapkan di wilayah Alibaba Cloud yang sama dengan Managed Service for OpenTelemetry. Jika tidak, gunakan titik akhir publik.

    Langkah 2: Aktifkan OpenTelemetry pada NGINX Ingress ControllerManaged Service for OpenTelemetry

    1. Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.

    2. Pada halaman Clusters, klik nama kluster Anda. Di panel navigasi kiri, klik Workloads > Deployments.

    3. Pada halaman Deployments, atur Namespace ke kube-system. Temukan deployment nginx-ingress-controller dan klik Edit di kolom Actions.

    4. Pada halaman Edit, pilih kontainer nginx-ingress-controller. Pada tab Environment Variable, klik Add untuk menambahkan variabel lingkungan berikut.

      Jenis

      Nama variabel

      Nilai

      Deskripsi

      Custom

      OTEL_EXPORTER_OTLP_HEADERS

      authentication=<authentication token>

      Gunakan token otentikasi yang Anda peroleh di Langkah 1: Dapatkan informasi titik akhir. Contoh: authentication=bfXXXXXXXe@7bXXXXXXX1_bXXXXXe@XXXXXXX1.

      Setelah penambahan selesai, klik Update di sisi kanan halaman Edit, lalu klik OK pada kotak dialog yang muncul.

    5. Di panel navigasi kiri, pilih Configuration > ConfigMaps.

    6. Pada halaman ConfigMaps, atur Namespace ke kube-system. Temukan ConfigMap nginx-configuration dan klik Edit di kolom Actions.

    7. Pada panel Edit, klik Add untuk menambahkan pasangan kunci-nilai berikut, lalu klik OK.

      Parameter

      Deskripsi

      Nilai

      Contoh

      enable-opentelemetry

      Menentukan apakah pelacakan OpenTelemetry diaktifkan.

      • true: Mengaktifkan pelacakan.

      • false: Menonaktifkan pelacakan.

      true

      main-snippet

      -

      env OTEL_EXPORTER_OTLP_HEADERS;

      env OTEL_EXPORTER_OTLP_HEADERS;

      otel-service-name

      Nama layanan.

      Nama kustom.

      nginx-ingress

      otlp-collector-host

      Nama domain titik akhir pelaporan gRPC.

      Gunakan titik akhir jaringan VPC yang Anda peroleh di Langkah 1: Dapatkan informasi titik akhir. Hapus awalan http:// dan nomor port. Contoh: tracing-analysis-XX-XX-XXXXX.aliyuncs.com.

      tracing-analysis-XX-XX-XXXXX.aliyuncs.com

      otlp-collector-port

      Port titik akhir pelaporan gRPC.

      Nomor port aktual.

      8090

      opentelemetry-trust-incoming-span

      Menentukan apakah jejak masuk dari layanan atau sistem lain dipercaya.

      • true: Mempercayai jejak masuk.

      • false: Tidak mempercayai jejak masuk.

      true

      opentelemetry-operation-name

      Format rentang jejak.

      HTTP $request_method $service_name $uri

      HTTP $request_method $service_name $uri

      otel-sampler

      Aturan pengambilan sampel.

      Untuk informasi selengkapnya, lihat dokumentasi NGINX Ingress Controller.

      TraceIdRatioBased

      otel-sampler-ratio

      Laju sampel.

      Nilai dari 0,0 hingga 1,0, dengan maksimal dua tempat desimal. Nilai 0,0 menonaktifkan pengambilan sampel, sedangkan 1,0 melakukan sampling terhadap setiap jejak.

      Untuk informasi selengkapnya, lihat dokumentasi NGINX Ingress Controller.

      0,1

      otel-sampler-parent-based

      Menentukan apakah keputusan pengambilan sampel dari layanan hulu diwariskan.

      • false: (Default) Tidak mewarisi keputusan pengambilan sampel hulu. Parameter otel-sampler dan otel-sampler-ratio berlaku.

      • true: Mewarisi dan menggunakan kembali keputusan pengambilan sampel hulu. Parameter otel-sampler dan otel-sampler-ratio tidak berlaku.

      Untuk informasi selengkapnya, lihat dokumentasi NGINX Ingress Controller.

      false

    Langkah 3: Lihat jejak di Konsol ARMS

    1. Masuk ke Konsol ARMS. Di panel navigasi kiri, pilih Application Monitoring > Application List.

    2. Pada halaman Application List, pilih wilayah dari daftar drop-down di bagian atas. Lalu, klik nama aplikasi nginx-ingress.

    3. Jelajahi informasi jejak pada halaman detail aplikasi.

      • Di tab Application Overview, lihat metrik seperti jumlah permintaan dan kesalahan.应用概览-中.jpg

      • Di tab Trace Explorer, Anda dapat melihat grafik jumlah panggilan, kesalahan, dan durasi di bagian atas halaman. Di bawah grafik, daftar jejak ditampilkan dengan kolom seperti TraceId, nama rentang, nama aplikasi, Durasi, dan Status (misalnya, 200 atau 404).

      • Dari daftar jejak di tab Trace Explorer, klik TraceId untuk membuka halaman detailnya. Halaman ini menampilkan tampilan garis waktu dan informasi detail untuk setiap rentang, termasuk nama aplikasi (misalnya, nginx-ingress), nama operasi (misalnya, HTTP GET my-nginx-svc /), waktu mulai dan akhir, serta durasi. Tab Attributes menampilkan atribut HTTP seperti http.method, http.status_code, http.host, dan http.user_agent, serta informasi jaringan seperti net.host.port.

    OpenTracing

    Langkah 1: Dapatkan informasi titik akhir

    1. Masuk ke Konsol ARMS. Di panel navigasi kiri, klik Integration Center.

    2. Di area Server-side Applications, klik kartu Zipkin.

      Catatan

      Contoh ini menggunakan Zipkin.

    3. Pada panel Zipkin yang muncul, pilih wilayah tempat Anda ingin melaporkan data.

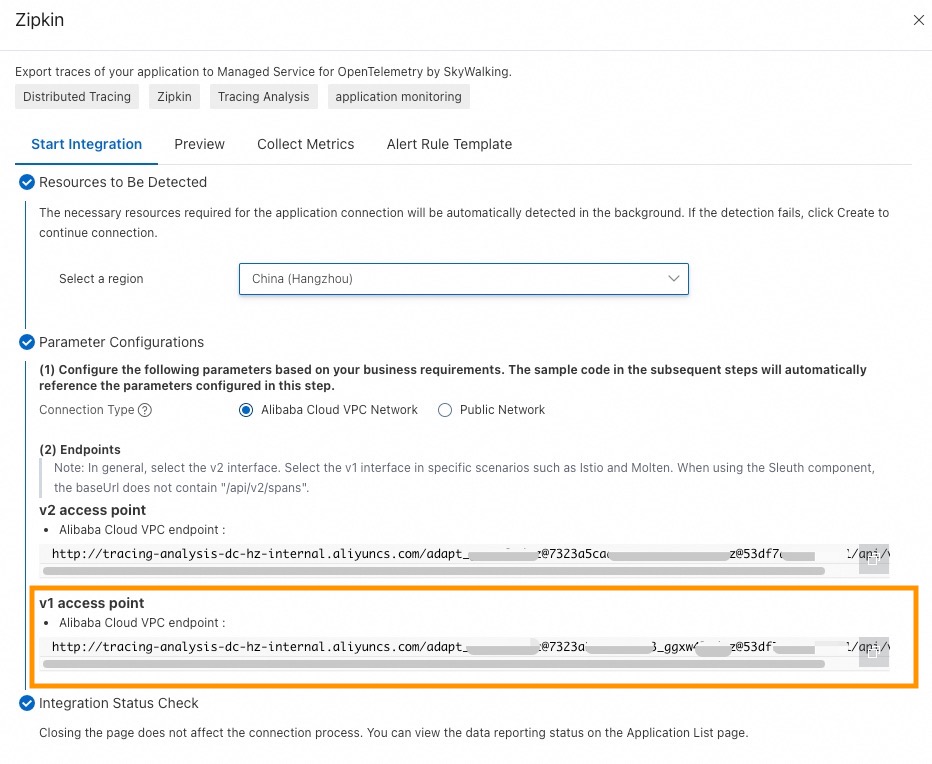

    4. Catat informasi titik akhir. Untuk Connection Method, pilih Alibaba Cloud Intranet. Halaman menampilkan dua URL titik akhir jaringan VPC: v2 endpoint dan v1 endpoint. Salin URL v1 endpoint untuk digunakan nanti.

      Catatan

      Gunakan titik akhir jaringan VPC jika NGINX Ingress Controller Anda diterapkan di wilayah Alibaba Cloud yang sama dengan Managed Service for OpenTelemetry. Jika tidak, gunakan titik akhir publik.

    Langkah 2: Aktifkan OpenTracing pada NGINX Ingress ControllerManaged Service for OpenTelemetry

    1. Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.

    2. Pada halaman Clusters, klik nama kluster Anda. Di panel navigasi kiri, klik Configurations > ConfigMaps.

    3. Pada halaman ConfigMaps, atur Namespace ke kube-system. Temukan ConfigMap nginx-configuration dan klik Actions di kolom Edit.

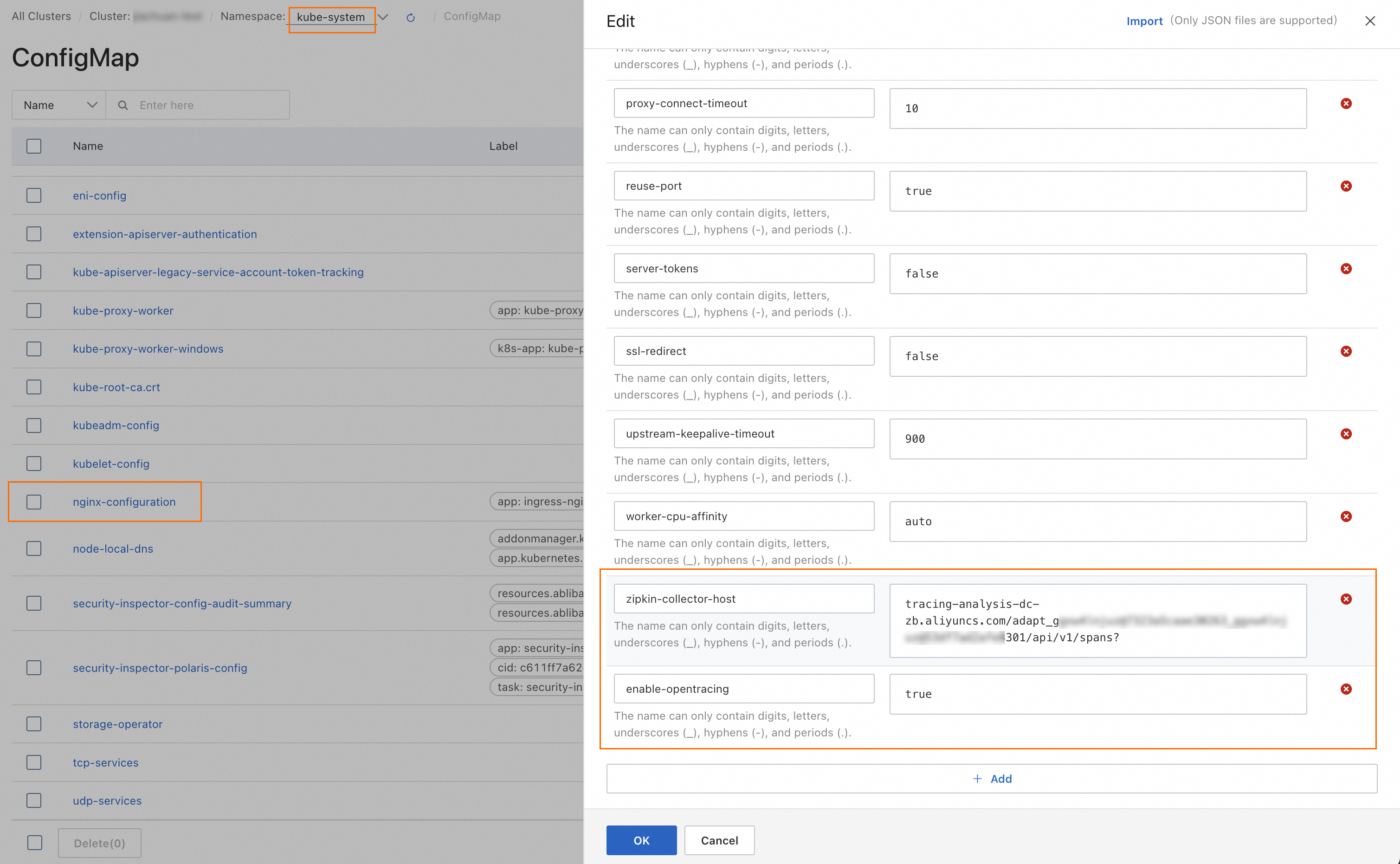

    4. Pada panel Edit, klik Add untuk menambahkan pasangan kunci-nilai berikut, lalu klik OK.

      Parameter

      Deskripsi

      Nilai

      Contoh

      enable-opentracing

      Menentukan apakah pelacakan diaktifkan.

      • true: Mengaktifkan pelacakan.

      • false: Menonaktifkan pelacakan.

      true

      zipkin-service-name

      Nama layanan.

      Nama kustom.

      nginx-ingress

      zipkin-collector-host

      Nama domain titik akhir pelaporan.

      Ubah URL titik akhir yang Anda peroleh di Langkah 1: Dapatkan informasi titik akhir. Hapus awalan http:// dan tambahkan tanda tanya (?) di akhir. Contohnya:

      • Titik akhir asli: http://tracing-analysis-dc-hz-internal.aliyuncs.com/adapt_******_******/api/v1/spans.

      • Nilai yang dimodifikasi: tracing-analysis-dc-hz-internal.aliyuncs.com/adapt_******_******/api/v1/spans?.

      tracing-analysis-dc-hz-internal.aliyuncs.com/adapt_******_******/api/v1/spans?

      opentracing-trust-incoming-span

      Menentukan apakah jejak masuk dari layanan atau sistem lain dipercaya.

      • true: Mempercayai jejak masuk.

      • false: Tidak mempercayai jejak masuk.

      true

      zipkin-sample-rate

      Laju sampel.

      Nilai dari 0 hingga 1, dengan maksimal dua tempat desimal. Nilai 0 berarti tidak ada sampling, dan 1 berarti semua data disampling.

      0,1

    Langkah 3: Lihat jejak di Konsol ARMS

    1. Masuk ke Konsol ARMS. Di panel navigasi kiri, klik Application Monitoring > Application List.

    2. Pada halaman Application List, pilih wilayah dari daftar drop-down di bagian atas. Lalu, klik nama aplikasi nginx.

    3. Di panel navigasi kiri halaman detail aplikasi, klik Interface Invocation.

      • Tab Overview menampilkan topologi layanan dan hubungan pemanggilan untuk aplikasi saat ini. Tab lain yang tersedia termasuk Upstream, Downstream, dan Traces.

      • Tab Traces mencantumkan hingga 100 jejak aplikasi dengan durasi terpanjang. Untuk informasi lebih lanjut tentang data jejak, lihat Interface Invocation. Tabel mencakup kolom seperti Time, span name, Host/IP, Duration, Status, TraceId, dan Actions. Anda dapat memfilter hasil berdasarkan Duration greater than dan Exception.

      • Di tab Traces, klik TraceId untuk melihat detail jejak. Halaman Trace Details menampilkan TraceId, waktu mulai, dan durasi total. Halaman ini juga menampilkan grafik air terjun yang menggambarkan hierarki dan durasi relatif setiap rentang. Misalnya, permintaan ke /api/currency mungkin melewati layanan seperti nginx-otlp, frontendproxy, frontend, dan currencyservice, dengan durasi total sekitar 15 ms. Setiap rentang direpresentasikan oleh bilah horizontal yang menunjukkan durasinya relatif terhadap seluruh jejak.

    (Opsional) Ganti propagator OpenTelemetry

    Secara default, saat menggunakan metode OpenTelemetry, NGINX Ingress Controller menyebarkan konteks jejak dalam format W3C Trace Context. Jika aplikasi antarmuka depan dan backend Anda menggunakan format konteks lain, seperti B3 (digunakan oleh Zipkin) atau Jaeger, Anda harus mengubah propagator agar jejak terhubung dengan benar di semua layanan. Bagian ini menjelaskan cara mengubah propagator untuk NGINX Ingress Controller.

    1. Tambahkan variabel lingkungan OTEL_PROPAGATORS menggunakan metode yang sama seperti yang dijelaskan di Langkah 2.4 prosedur OpenTelemetry. Lalu, simpan konfigurasi dan terapkan ulang nginx-ingress-controller.

      Variabel lingkungan

      Nilai

      Deskripsi

      OTEL_PROPAGATORS

      tracecontext,baggage,b3,jaeger

      Daftar propagator yang dipisahkan koma untuk digunakan. Untuk informasi selengkapnya, lihat Tentukan format header propagasi untuk OpenTelemetry.

    2. Selanjutnya, ubah konfigurasi main-snippet seperti yang dijelaskan di Langkah 2.7 prosedur OpenTelemetry untuk menerapkan variabel lingkungan OTEL_PROPAGATORS.

      Parameter

      Nilai

      Deskripsi

      main-snippet

      env OTEL_EXPORTER_OTLP_HEADERS; env OTEL_PROPAGATORS;

      Memuat variabel lingkungan.

    Referensi

    • Untuk informasi selengkapnya tentang Managed Service for OpenTelemetry, lihat Apa itu Managed Service for OpenTelemetry?.

    • Untuk informasi selengkapnya tentang ACK, lihat Apa itu Container Service for Kubernetes (ACK)?.

    • Kunci yang diperlukan dalam ConfigMap nginx-configuration bervariasi tergantung pada tool pelacakan yang digunakan (misalnya, Zipkin, Jaeger, atau SkyWalking). Untuk informasi selengkapnya tentang cara menghubungkan ke Managed Service for OpenTelemetry, lihat Persiapan.
