Container Service for Kubernetes:Gunakan kebijakan jaringan di kluster ACK

Console

1. Konfigurasikan Kebijakan Jaringan untuk Service nginx. Untuk detail konfigurasi, lihat Use Case 1: Batasi akses Service ke aplikasi dengan label tertentu.

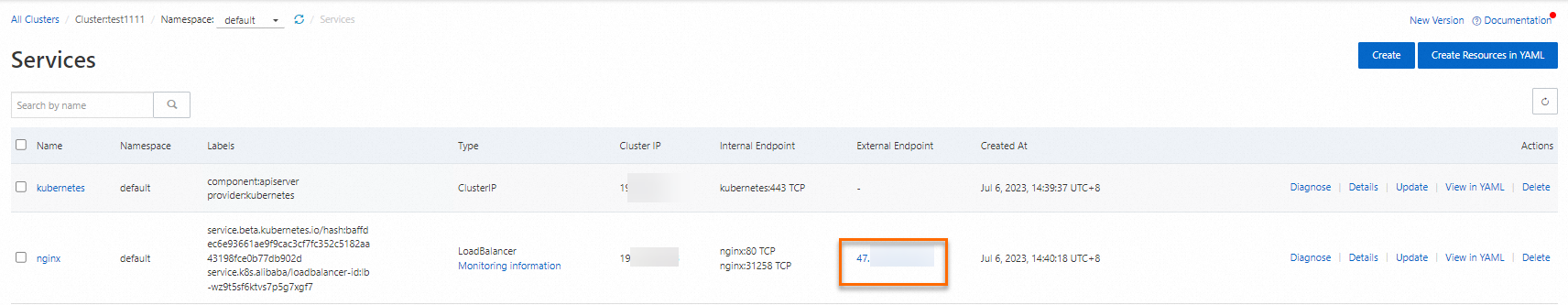

2. Di daftar service, temukan alamat IP publik Service nginx di kolom External Endpoint (misalnya, 47.xxx.xx.x) dan coba akses alamat tersebut di browser Anda.

   Akses gagal karena Kebijakan Jaringan secara default menolak semua lalu lintas masuk.

3. Ubah Kebijakan Jaringan untuk mengizinkan akses dari blok CIDR klien tertentu.

   1. Buka myip.ipip.net di browser untuk menemukan alamat IP publik mesin Anda.

   2. Di daftar Kebijakan Jaringan, temukan kebijakan access-nginx, klik Edit di kolom Actions, lalu ubah aturan di panel Edit.

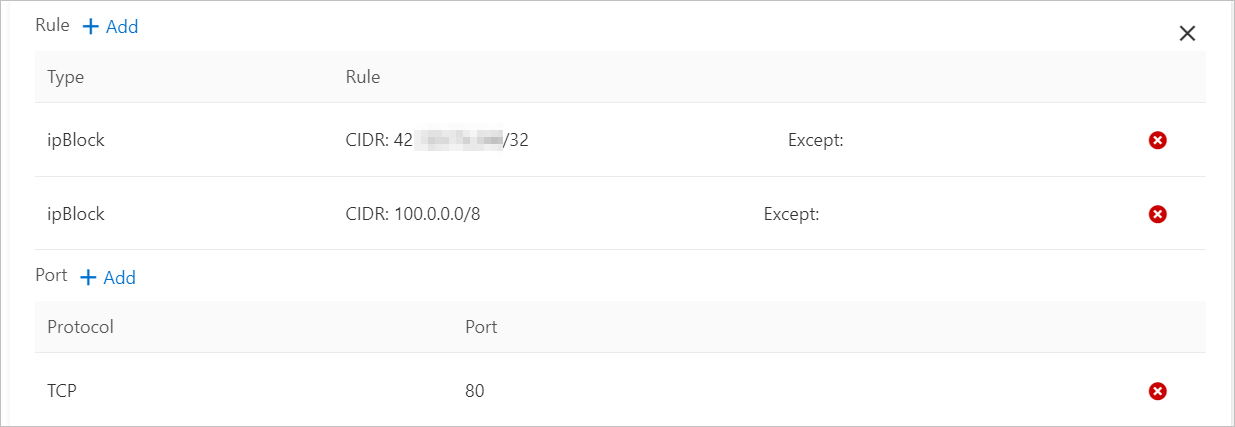

      Di sebelah kanan Source, klik + Add dan lakukan langkah-langkah berikut:

      • Di sebelah kanan Rule, klik + Add untuk menambahkan aturan yang mengizinkan akses dari alamat IP mesin Anda:

        Parameter	Contoh
        Selector	ipBlock
        cidr	<Alamat IP mesin Anda>/32 Misalnya, 42.xx.xx.xx/32

      • Di sebelah kanan Rule, klik + Add untuk menambahkan aturan lain yang mengizinkan akses dari blok CIDR pemeriksaan kesehatan Server Load Balancer (SLB) Alibaba Cloud:

        Parameter	Contoh
        Selector	ipBlock
        cidr	100.0.0.0/8

      • Di sebelah kanan Port, klik + Add. Konfigurasikan pengaturan port sebagai berikut:

        Parameter	Contoh
        Protocol	TCP
        Port	80



   3. Klik Next, lalu klik OK.

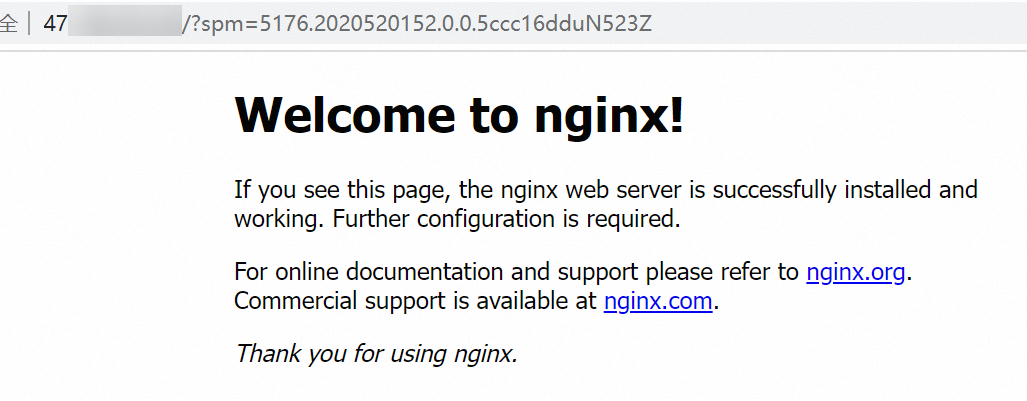

   4. Di daftar service, klik alamat IP di kolom External Endpoint (misalnya, 47.xxx.xx.x:80) untuk mengakses Service nginx.



      Setelah Kebijakan Jaringan diperbarui, Anda dapat mengakses Service nginx dari klien Anda melalui SLB yang menghadap internet.

CLI

1. Jalankan perintah berikut untuk membuat service Server Load Balancer (SLB) Alibaba Cloud untuk aplikasi nginx, dengan menentukan type=LoadBalancer untuk mengekspos service nginx ke internet.

   vim nginx-service.yaml

   Berikut adalah templat untuk file nginx-service.yaml.

   # Paste the following YAML content into nginx-service.yaml.
   apiVersion: v1
   kind: Service
   metadata:
     labels:
       run: nginx
     name: nginx-slb
   spec:
     externalTrafficPolicy: Local
     ports:
     - port: 80
       protocol: TCP
       targetPort: 80
     selector:
       run: nginx
     type: LoadBalancer

   Jalankan perintah berikut untuk membuat Service dari file nginx-service.yaml.

   kubectl apply -f nginx-service.yaml

   Output yang diharapkan:

   service/nginx-slb created

   Verifikasi bahwa Service diekspos ke internet:

   kubectl get service nginx-slb

   Output yang diharapkan:

   NAME        TYPE           CLUSTER-IP      EXTERNAL-IP      PORT(S)        AGE
   nginx-slb   LoadBalancer   172.19.xx.xxx   47.110.xxx.xxx   80:32240/TCP   8m

2. Jalankan perintah berikut untuk mengakses alamat IP SLB yang baru saja Anda buat, 47.110.xxx.xxx. Akses gagal.

   wget 47.110.xxx.xxx

   Output yang diharapkan:

   --2018-11-21 11:46:05--  http://47.110.xx.xxx/
   Connecting to 47.110.XX.XX:80... failed: Connection refused.

   Catatan

   Akses gagal karena alasan berikut:

   • Service nginx yang dikonfigurasi hanya dapat diakses oleh aplikasi dengan label tertentu access=true.

   • Mengakses alamat IP SLB menyediakan akses eksternal ke Kubernetes, yang berbeda dari menggunakan kebijakan jaringan untuk membatasi akses service hanya ke aplikasi dengan label tertentu.

   Solusi: Ubah Kebijakan Jaringan untuk menambahkan blok CIDR sumber yang diizinkan.

3. Jalankan perintah berikut untuk memeriksa alamat IP publik lokal Anda.

   curl myip.ipip.net

   Output yang diharapkan:

   Current IP: 10.0.x.x From: China Beijing Beijing        # Output hanya sebagai referensi. Gunakan alamat IP aktual Anda.

4. Jalankan perintah berikut untuk mengubah file policy.yaml.

   vim policy.yaml

   Perbarui file policy.yaml dengan konten berikut:

   # The following is the content of the YAML file.
   kind: NetworkPolicy
   apiVersion: networking.k8s.io/v1
   metadata:
     name: access-nginx
   spec:
     podSelector:
       matchLabels:
         run: nginx
     ingress:
     - from:
       - podSelector:
           matchLabels:
             access: "true"
       - ipBlock:
           cidr: 100.64.0.0/10
       - ipBlock:
           cidr: 10.0.0.0/24      # Rentang alamat jaringan lokal Anda. Ini hanya contoh. Gunakan informasi aktual Anda.

   Jalankan perintah berikut untuk menerapkan perubahan dari file policy.yaml.

   kubectl apply -f policy.yaml

   Output yang diharapkan:

   networkpolicy.networking.k8s.io/access-nginx unchanged

   Catatan

   • Gunakan rentang alamat /24.

   • Alamat pemeriksaan kesehatan SLB berada dalam blok alamat 100.64.0.0/10. Oleh karena itu, Anda harus mengonfigurasi 100.64.0.0/10.

5. Mulai Pod klien dan gunakan untuk mengakses Service nginx.

   kubectl run busybox --rm -ti --labels="access=true" --image=busybox /bin/sh

   Akses Service nginx:

   wget 47.110.XX.XX

   Output yang diharapkan:

   Connecting to 47.110.XX.XX (47.110.XX.XX:80)
   index.html           100% |***********************************************************|   612  0:00:00 ETA

   Kemajuan 100% menunjukkan koneksi berhasil ke Service nginx.

Console

Topik ini menggunakan contoh domain www.aliyun.com dan registry.aliyuncs.com untuk menunjukkan cara mengonfigurasi kebijakan jaringan yang hanya mengizinkan Pod mengakses registry.aliyuncs.com.

1. Gunakan perintah ping untuk menanyakan alamat IP yang terikat ke registry.aliyuncs.com (120.55.XXX.XXX).

2. Buat aturan dalam kebijakan jaringan untuk membatasi akses aplikasi busybox hanya ke registry.aliyuncs.com.

   1. Di halaman Network Policies, klik Create di pojok kanan atas. Di panel Create, konfigurasikan aturan Kebijakan Jaringan.

   Untuk informasi lebih lanjut tentang parameter, lihat Use Case 1: Batasi akses Service ke aplikasi dengan label tertentu. Tabel berikut menunjukkan konfigurasi contoh.

   Parameter	Deskripsi	Contoh
   Name	Nama kustom untuk Kebijakan Jaringan.	busybox-policy
   Pod Selectors	Klik + Specify workload type and labels untuk memilih Pod yang dikenai Kebijakan Jaringan. Catatan Jika Anda tidak menentukan Pod Selector, Kebijakan Jaringan berlaku untuk semua Pod di Namespace.	Contoh ini menggunakan pengaturan berikut: Atur Type ke Stateless. Atur Workloads ke busybox. Atur Labels ke app=busybox.

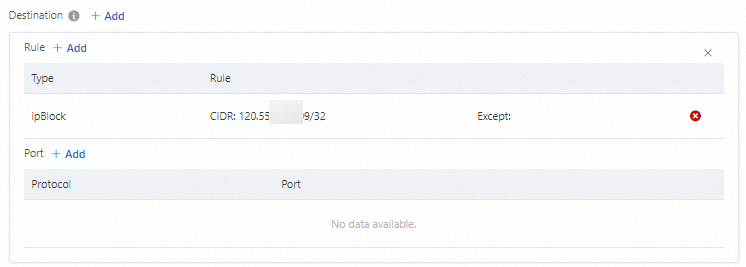

   Egress	Di sebelah kanan Egress, klik + Add, lalu di sebelah kanan Rule, klik + Add. Tambahkan aturan di mana ipBlock adalah alamat IP yang sebelumnya Anda peroleh untuk registry.aliyuncs.com dalam format /32, misalnya 120.55.XXX.XXX/32.	Selector: ipBlock cidr: 120.55.XXX.XXX/32

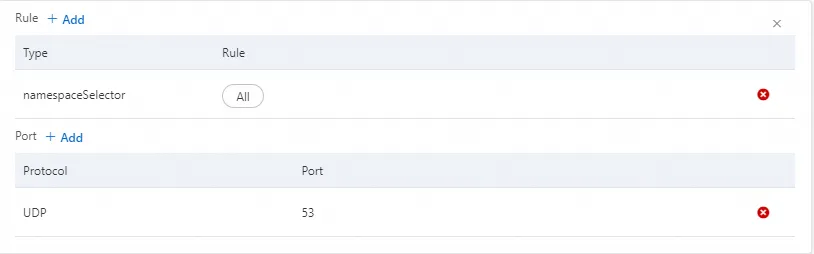

   	Di sebelah kanan Egress, klik + Add untuk menambahkan aturan lain. Aturan ini mengizinkan lalu lintas egress pada Port UDP 53 ke semua Namespace, yang memungkinkan aplikasi melakukan Resolusi DNS. Di sebelah kanan Rule, klik + Add dan tambahkan aturan yang memilih semua Namespace. Di sebelah kanan Port, klik + Add dan tambahkan aturan untuk Port UDP 53.	Rule: Selector: namespaceSelector Namespace: All Port: Protocol: UDP Port: 53

   2. Klik Next, lalu klik OK.

   3. Di terminal BusyBox, jalankan perintah berikut untuk mengakses www.aliyun.com.

      nc -vz -w 1 www.aliyun.com 443

      Output yang diharapkan:

      nc: www.aliyun.com (60.191.xx.xx:443): Connection timed out

      Akses registry.aliyuncs.com.

      nc -vz -w 1 registry.aliyuncs.com 443

      Output yang diharapkan:

      registry.aliyuncs.com (120.55.xx.xx:443) open

CLI

1. Jalankan perintah berikut untuk mendapatkan daftar alamat IP yang di-resolve oleh www.aliyun.com.

   dig +short registry.aliyuncs.com

   Output yang diharapkan:

   120.55.XXX.XXX

2. Jalankan perintah berikut untuk membuat file busybox-policy.

   vim busybox-policy.yaml

   Templat file busybox-policy adalah sebagai berikut:

   # The following is the content of the YAML file.
   kind: NetworkPolicy
   apiVersion: networking.k8s.io/v1
   metadata:
     name: busybox-policy
   spec:
     podSelector:
       matchLabels:
         run: busybox
     egress:
     - to:
       - ipBlock:
           cidr: 120.55.XXX.XXX/32
     - to:
       - ipBlock:
           cidr: 0.0.0.0/0
       - namespaceSelector: {}
       ports:
       - protocol: UDP
         port: 53

   Catatan

   File busybox-policy berisi Aturan Egress yang membatasi akses outbound aplikasi. Anda harus mengonfigurasi aturan ini untuk mengizinkan permintaan UDP. Jika tidak, resolusi DNS akan gagal.

3. Jalankan perintah berikut untuk membuat kebijakan jaringan dari file busybox-policy.

   kubectl apply -f busybox-policy.yaml

   Output yang diharapkan:

   networkpolicy.networking.k8s.io/busybox-policy created

4. Jalankan perintah berikut untuk memulai Pod busybox dan menguji akses jaringan.

   kubectl run busybox --rm -ti --image=busybox /bin/sh

   Akses situs web selain www.aliyun.com, misalnya, www.taobao.com:

   wget www.taobao.com

   Output yang diharapkan:

   Connecting to www.taobao.com (64.13.XX.XX:80)
   wget: can't connect to remote host (64.13.XX.XX): Connection timed out

   Error can't connect to remote host menunjukkan bahwa akses ke layanan gagal.

5. Jalankan perintah berikut untuk mengakses www.aliyun.com.

   wget registry.aliyuncs.com

   Output yang diharapkan:

   Connecting to registry.aliyuncs.com (120.55.XXX.XXX:80)
   Connecting to registry.aliyuncs.com (120.55.XXX.XXX:443)
   wget: note: TLS certificate validation not implemented
   index.html           100% |***********************************************************|  462k  0:00:00 ETA

   Kemajuan 100% menunjukkan koneksi berhasil.

Console

1. Di pojok kanan atas halaman Network Policies, klik Create. Di panel Create, konfigurasikan Kebijakan Jaringan.

   Untuk detail parameter dan langkah-langkah, lihat Batasi akses Service ke aplikasi dengan label tertentu menggunakan Kebijakan Jaringan. Tabel berikut menunjukkan konfigurasi contoh.

   Parameter	Nilai
   Name	deny-public-net
   Pod Selector	Atur Type ke All.
   Ingress	Tambahkan dua aturan berikut: Aturan allow-all untuk namespaceSelector. Aturan allow-all untuk ipBlock.

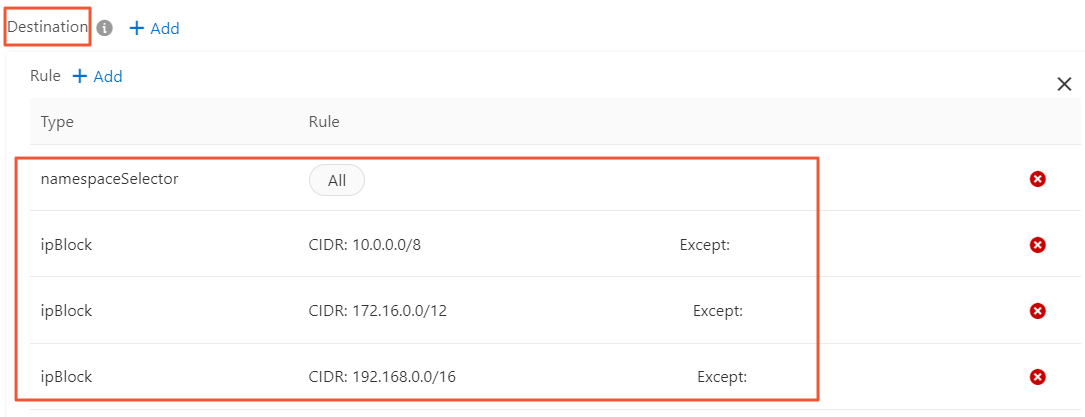

   Egress	Tambahkan aturan yang hanya mengizinkan lalu lintas egress ke jaringan pribadi: Atur namespaceSelector ke All untuk mengizinkan Pod mengakses semua Pod di jaringan internal. Buat tiga aturan untuk ipBlock untuk mengizinkan lalu lintas egress ke tiga blok CIDR jaringan pribadi berikut: 10.0.0.0/8 172.16.0.0/12 192.168.0.0/16 Catatan Anda tidak dapat menambahkan beberapa blok CIDR dalam satu aturan ipBlock.

2. Klik Next, lalu klik OK.

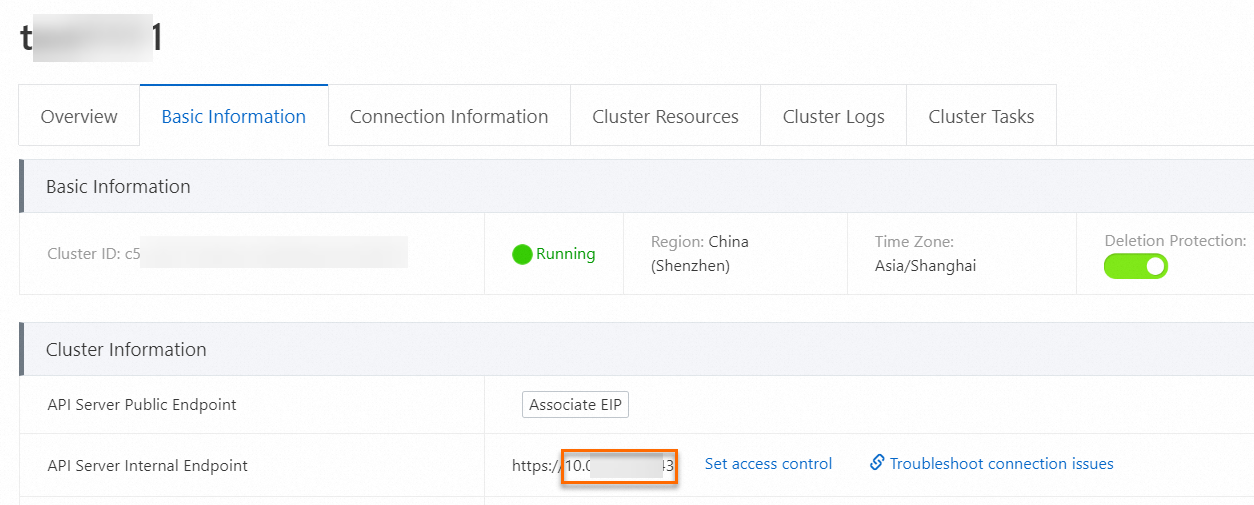

3. Di tab Basic Information halaman detail kluster, dapatkan alamat IP internal dan port.



4. Di terminal busybox, jalankan perintah berikut untuk menguji akses jaringan publik dan pribadi Pod.

   nc -vz -w 1 www.aliyun.com 443

   Output yang diharapkan: Pod tidak dapat mengakses jaringan publik, dan koneksi timeout.

   nc: www.aliyun.com (60.191.xx.xx:443): Connection timed out

   Uji akses jaringan pribadi.

   nc -vz -w 1 10.134.xx.xx:<Port> # Ganti dengan alamat IP pribadi Anda.

   Output yang diharapkan: Pod dapat mengakses alamat jaringan pribadi.

   10.134.xx.xx:<Port> (10.134.xx.xx:<Port>) open

CLI

1. Jalankan perintah berikut untuk membuat namespace uji guna memverifikasi pembatasan akses.

   Buat namespace bernama test-np.

   kubectl create ns test-np

   Output yang diharapkan:

   namespace/test-np created

2. Buat Kebijakan Jaringan default untuk namespace ini yang hanya mengizinkan lalu lintas egress ke jaringan pribadi.

   vim default-deny.yaml

   Berikut adalah contoh templat untuk file default-deny.yaml:

   # The following is the content of the YAML file.
   kind: NetworkPolicy
   apiVersion: networking.k8s.io/v1
   metadata:
     namespace: test-np
     name: deny-public-net
   spec:
     podSelector: {}
     ingress:
     - from:
       - ipBlock:
           cidr: 0.0.0.0/0
     egress:
     - to:
       - ipBlock:
           cidr: 192.168.0.0/16
       - ipBlock:
           cidr: 172.16.0.0/12
       - ipBlock:
           cidr: 10.0.0.0/8

   Jalankan perintah kubectl apply untuk membuat Kebijakan Jaringan dari file default-deny.yaml.

   kubectl apply -f default-deny.yaml

   Output yang diharapkan:

   networkpolicy.networking.k8s.io/deny-public-net created

   Lihat Kebijakan Jaringan:

   kubectl get networkpolicy -n test-np

   Output yang diharapkan:

   NAME                              POD-SELECTOR          AGE
   deny-public-net                   <none>                1m

3. Buat Kebijakan Jaringan yang mengizinkan Pod dengan label tertentu mengakses jaringan publik.

   vim allow-specify-label.yaml

   Label contoh diatur ke public-network=true.

   # The following is the content of the YAML file.
   kind: NetworkPolicy
   apiVersion: networking.k8s.io/v1
   metadata:
     name: allow-public-network-for-labels
     namespace: test-np
   spec:
     podSelector:
       matchLabels:
         public-network: "true"
     ingress:
     - from:
       - ipBlock:
           cidr: 0.0.0.0/0
     egress:
     - to:
       - ipBlock:
           cidr: 0.0.0.0/0
       - namespaceSelector:
           matchLabels:
             ns: kube-system  # Mengizinkan Pod mengakses layanan penting di kube-system, seperti CoreDNS. Ini hanya contoh. Konfigurasikan sesuai kebutuhan.

   Jalankan perintah berikut untuk membuat Kebijakan Jaringan:

   kubectl apply -f allow-specify-label.yaml

   Output yang diharapkan:

   networkpolicy.networking.k8s.io/allow-public-network-for-labels created

   Lihat Kebijakan Jaringan:

   kubectl get networkpolicy -n test-np

   Output yang diharapkan:

   NAME                              POD-SELECTOR          AGE
   allow-public-network-for-labels   public-network=true    1m
   deny-public-net                   <none>                 3m

4. Jalankan perintah berikut untuk memverifikasi bahwa Pod tanpa label khusus tidak dapat mengakses jaringan publik.

   kubectl run -it --namespace test-np --rm --image registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/busybox:1.28 busybox-intranet

   ping aliyun.com

   Output yang diharapkan:

   PING aliyun.com (106.11.2xx.xxx): 56 data bytes
   ^C
   --- aliyun.com ping statistics ---
   9 packets transmitted, 0 packets received, 100% packet loss

   Jika 0 packets received ditampilkan, akses gagal.

   Catatan

   Kegagalan akses disebabkan oleh aturan kebijakan jaringan deny-public-net. Aturan ini menolak akses jaringan publik default untuk Pod di namespace test-np. Akibatnya, Pod yang memiliki label default dan diluncurkan di namespace ini tidak dapat mengakses jaringan publik.

5. Jalankan perintah berikut untuk memverifikasi bahwa Pod dengan public-network=true dapat mengakses Layanan.

   kubectl run -it --namespace test-np --labels public-network=true --rm --image registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/busybox:1.28 busybox-internet

   ping aliyun.com

   Output yang diharapkan:

   PING aliyun.com (106.11.1xx.xx): 56 data bytes
   64 bytes from 106.11.1xx.xx: seq=0 ttl=47 time=4.235 ms
   64 bytes from 106.11.1xx.xx: seq=1 ttl=47 time=4.200 ms
   64 bytes from 106.11.1xx.xx: seq=2 ttl=47 time=4.182 ms
   ^C
   --- aliyun.com ping statistics ---
   3 packets transmitted, 3 packets received, 0% packet loss
   round-trip min/avg/max = 4.182/4.205/4.235 ms

   Ketika 0% packet loss ditampilkan, Anda telah berhasil mengakses layanan.

   Catatan

   Pod busybox-internet dapat mengakses jaringan publik karena kebijakan jaringan allow-public-network-for-labels berisi aturan yang mengizinkan akses jaringan publik untuk Pod dengan label public-network=true.
