:Menyebarkan workload dan menerapkan load balancing di kluster ACK Auto Mode

Topik ini mencakup operasi berikut:

1. Buat namespace untuk aplikasi contoh.

2. Sebarkan aplikasi Nginx contoh dan buat Service untuk mengekspos aplikasi ke jaringan kluster.

3. Buat ALB Ingress untuk mengekspos aplikasi ke internet. Anda perlu membuat AlbConfig secara manual untuk mengelola instans ALB dan IngressClass yang dikaitkan dengan AlbConfig tersebut.

4. Verifikasi keberhasilan penerapan dan akses aplikasi dari browser. Anda dapat melepas resource jika tidak lagi diperlukan.

Setelah menyelesaikan operasi ini, Anda akan memiliki:

• Aplikasi Nginx contoh yang berjalan dengan dua replica.

• Titik masuk publik yang stabil untuk aplikasi yang disediakan oleh ALB Ingress dan Service.

• Beban operasional berkurang karena ACK dalam Auto Mode secara otomatis menskalakan resource dan mengelola siklus hidup node berdasarkan beban aplikasi.

Prasyarat

• Tersedia kluster ACK yang dikelola dalam mode Auto.

• Anda telah terhubung ke kluster.

Langkah 1: Buat namespace

Buat namespace untuk mengisolasi resource dalam tutorial ini.

1. Masuk ke Konsol ACK. Di panel navigasi kiri, klik Clusters.

2. Pada halaman Clusters, klik nama kluster Anda. Di panel navigasi kiri, klik Namespaces and Quotas.

3. Klik Create. Pada kotak dialog yang muncul, masukkan nama namespace kustom (topik ini menggunakan my-nginx-namespace sebagai contoh), konfigurasikan pengaturan lain sesuai petunjuk di halaman, lalu klik OK.

Langkah 2: Sebarkan aplikasi dan Service Nginx

Pada bagian ini, Anda menyebarkan Deployment Nginx contoh bernama my-nginx dan Service bernama my-nginx-svc untuk mengekspos aplikasi.

• Deployment: 2 replica. Gambar menggunakan aplikasi Nginx contoh. Port 80 diekspos untuk menerima lalu lintas HTTP.

• Service: Jenis Service adalah ClusterIP. Port 80 Service dipetakan ke port kontainer Pod 80. Service menggunakan label selector untuk mencocokkan Pod.

Bagian ini hanya menyediakan prosedur contoh. Untuk prosedur lengkap membuat workload dan Service, lihat Create a workload dan Service management.

1. Buat file bernama my-nginx.yaml dengan konten berikut untuk menyebarkan Deployment dan Service.

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: my-nginx    # Nama aplikasi contoh.
     namespace: my-nginx-namespace  # Ganti dengan nama namespace yang telah Anda buat.
     labels:
       app: nginx
   spec:
     replicas: 2       # Jumlah replica.
     selector:
       matchLabels:
         app: nginx     # Nilai ini harus sesuai dengan selector di Service untuk mengekspos aplikasi ini.
     template:
       metadata:
         labels:
           app: nginx
       spec:
       #  nodeSelector:
       #    env: test-team
         containers:
         - name: nginx
           image: anolis-registry.cn-zhangjiakou.cr.aliyuncs.com/openanolis/nginx:1.14.1-8.6
           ports:
           - containerPort: 80         # Port ini harus diekspos di Service.
   ---
   apiVersion: v1
   kind: Service
   metadata:
     labels:
       app: nginx
     name: my-nginx-svc
     namespace: my-nginx-namespace  # Ganti dengan nama namespace yang telah Anda buat.
   spec:
     ports:
     - port: 80
       protocol: TCP
       targetPort: 80
     selector:
       app: nginx
     type: ClusterIP   # Jika Anda menggunakan Flannel, Anda harus menggunakan NodePort.

2. Sebarkan Deployment dan Service.

   kubectl apply -f my-nginx.yaml

3. Periksa status Deployment dan Service.

   • Periksa status Deployment.

     kubectl get deployment my-nginx -n my-nginx-namespace

     Output yang diharapkan:

     NAME       READY   UP-TO-DATE   AVAILABLE   AGE
     my-nginx   2/2     2            2           4m36s

   • Periksa status Service.

     kubectl get svc my-nginx-svc -n my-nginx-namespace

     Output yang diharapkan:

     NAME           TYPE        CLUSTER-IP        EXTERNAL-IP   PORT(S)   AGE
     my-nginx-svc   ClusterIP   192.XX.XX.164   <none>        80/TCP    42s

Langkah 3: Buat ALB Ingress dan resource terkait

Untuk mengelola lalu lintas eksternal yang mengakses aplikasi di kluster menggunakan ALB Ingress, Anda harus menyiapkan resource berikut.

Sebelum membuat ALB Ingress, kami sarankan Anda mempelajari prinsip dan persyaratannya di ALB Ingress management.

• ALB Ingress Controller: komponen yang mengelola resource Ingress. Setelah Anda mengaktifkan Auto Mode untuk kluster, ALB Ingress Controller diinstal secara default.

• AlbConfig: Definisi Sumber Daya Kustom (CRD) yang dibuat oleh ALB Ingress Controller untuk mendeklarasikan konfigurasi instans ALB. Setiap AlbConfig berkorespondensi dengan satu instans ALB. Instans ALB merupakan titik masuk permintaan pengguna dan meneruskan permintaan ke Service backend.

• IngressClass: Saat membuat ALB Ingress, Anda dapat menentukan IngressClass ini untuk mereferensikan AlbConfig yang sesuai. Hal ini memungkinkan Anda menerapkan konfigurasi routing aplikasi dan kebijakan load balancing tertentu.

Langkah 4: Akses aplikasi

Tempelkan nama DNS ke browser Anda untuk mengakses aplikasi Nginx.

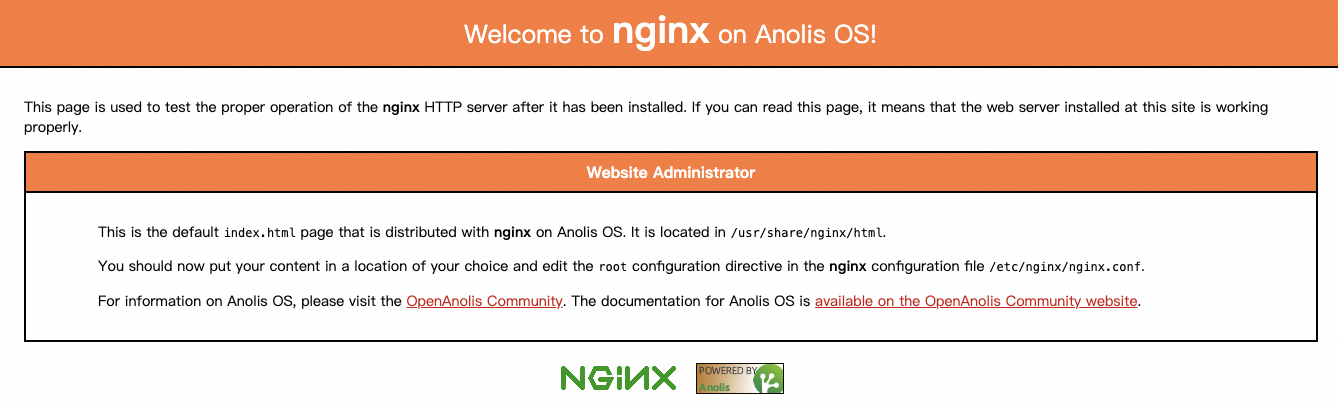

Browser menampilkan halaman selamat datang Nginx default dengan judul Welcome to nginx on Anolis OS! Hal ini menunjukkan bahwa server web berjalan sesuai harapan dan konfigurasi ALB Ingress berfungsi dengan benar.

(Opsional) Langkah 5: Bersihkan resource

Resource yang dibuat dalam topik ini mencakup Deployment, Service, AlbConfig, IngressClass, dan ALB Ingress. Jalankan perintah berikut untuk membersihkan resource tersebut.

Ganti nama contoh dalam perintah berikut dengan nama resource aktual Anda.

kubectl delete deployment my-nginx -n my-nginx-namespace
kubectl delete service my-nginx-svc -n my-nginx-namespace
kubectl delete ingress my-albingress -n my-nginx-namespace
kubectl delete albconfig alb
kubectl delete ingressclass alb

Dokumen terkait

• Untuk informasi lebih lanjut tentang parameter pembuatan workload, lihat Create a workload. Untuk rekomendasi konfigurasi, lihat Recommended workload configurations.

• Saat menggunakan listener HTTPS, Anda harus mengonfigurasi sertifikat SSL/TLS. Untuk informasi lebih lanjut tentang metode konfigurasi sertifikat yang didukung oleh ALB Ingress, lihat Configure an HTTPS certificate to enable encrypted communication.

• Anda dapat mengonfigurasi resource AlbConfig untuk menyesuaikan konfigurasi instans ALB. Untuk informasi lebih lanjut, lihat ALB Ingress configuration dictionary.
