NAT 网关：同VPC内多公网NAT网关部署方案

同VPC内部署多公网NAT网关的场景说明

本文以下图场景为例，介绍如何在同一个VPC内通过部署多个公网NAT网关，结合路由表实现多业务系统公网出口的灵活分配与隔离。

• 一个VPC内部署多个公网NAT网关（NATGW-1和NATGW-2），分别位于vSwitch-A1和vSwitch-A2中。

• 将vSwitch-A1和vSwitch-A2分别绑定至不同的路由表，并为每个路由表添加缺省路由（0.0.0.0/0）指向不同的NAT网关，以实现内网流量的分流。

• 通过为不同业务的ECS实例配置SNAT条目，指定弹性公网IP，实现公网流量分流和隔离。

• 通过配置DNAT条目，将外部用户的公网流量转发至内部ECS实例，以满足外部用户的远程访问需求。

步骤一：准备云网络资源

在为交换机部署公网NAT网关之前，您需首先创建VPC、vSwitch、ECS、EIP等云资源。

步骤二：创建公网NAT网关

1. 登录NAT网关管理控制台。

2. 在公网NAT网关页面，单击创建公网NAT网关。

3. 在NAT网关页面，配置以下购买信息，然后单击立即购买。

   配置项	说明
   实例名称	分别创建实例名称NATGW-1和NATGW-2的公网NAT网关，以便后续在添加路由条目时进行选择。
   地域	选择需要创建公网NAT网关的地域。
   网络及可用区	请选择NAT网关所属的VPC和交换机。创建成功后，无法进行修改或切换。 NATGW-1实例选择vSwitch-A1。 NATGW-2实例选择vSwitch-A2。
   网络类型	本文选择公网NAT网关。 公网NAT网关：具备网络地址转换能力，可以绑定弹性公网IP，从而为ECS实例提供访问互联网的能力，实现私网和公网之间的通信。 VPC NAT网关：同样具备网络地址转换能力，但无法绑定弹性公网IP，只能为ECS实例提供私网内部的地址转换，适用于内网地址隐藏、地址冲突规避等场景。
   弹性公网IP	本文选择：稍后配置。

步骤三：绑定弹性公网IP

将EIP1绑定至NATGW-1，将EIP2和EIP3绑定至NATGW-2。

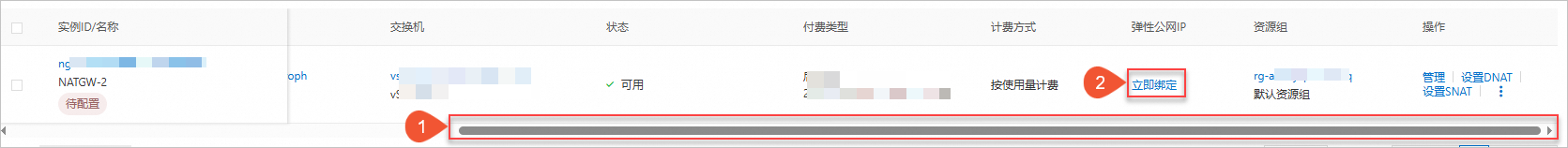

1. 在公网NAT网关页面，找到目标实例，单击弹性公网IP列下的立即绑定。

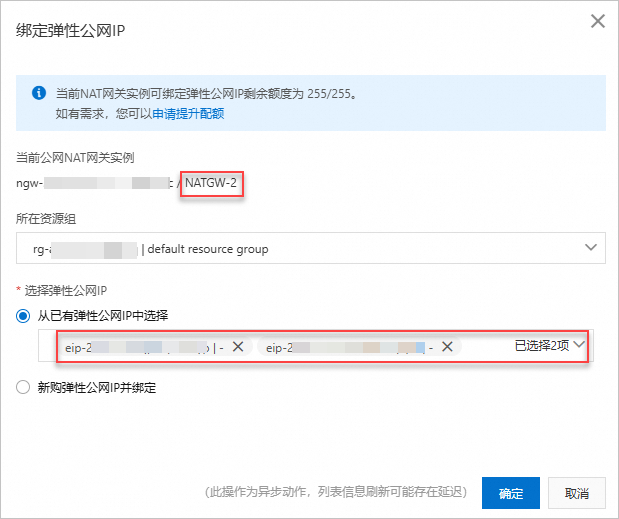

2. 在绑定弹性公网IP面板，选择从已有弹性公网IP中选择，然后在下拉列表中选择EIP。

   以NATGW-2绑定EIP2和EIP3为例进行说明。

   说明

   每绑定一个弹性公网IP，将占用NAT网关所在交换机的一个私网IP地址。请确保该交换机具有足够的可用私网IP地址，否则将无法成功绑定新的弹性公网IP。



步骤四：创建SNAT条目和DNAT条目

1. 在公网NAT网关页面，找到目标公网NAT网关实例，然后在操作列单击设置SNAT。

2. 在SNAT管理页签，单击创建SNAT条目。

3. 在创建SNAT条目页面，配置以下参数，然后单击确定创建。

   以NATGW-2为例，创建SNAT条目以便为ECS2实例提供通过EIP1访问互联网的能力。您也可根据自身需求调整SNAT条目粒度。

   配置项	说明
   SNAT条目粒度	本次选择ECS/弹性网卡粒度，在通过ECS或弹性网卡进行选择下拉列表中选择ECS2实例。 VPC粒度：适用于需要让VPC内所有ECS实例，以及通过CEN或专线等产品实现内网互通并配置了0.0.0.0/0路由条目指向该VPC的其他VPC或数据IDC内的ECS实例，统一通过同一弹性公网IP访问公网的场景。 交换机粒度：适用于对公网访问有精细控制需求，只允许指定的交换机具备公网访问能力的场景。 ECS/弹性网卡粒度：适用于对公网访问有精细控制需求，只允许指定的ECS实例或弹性网卡具备公网访问能力的场景。 自定义网段粒度：适用于需要灵活指定任意IP网段，通过NAT网关统一配置公网访问能力的场景，可覆盖VPC内、跨VPC或跨本地IDC等各种网络环境，满足复杂或定制化网络结构的需求。 说明 当您选择多个交换机或ECS/弹性网卡时，将为您创建多条SNAT条目，这些条目将使用相同的公网IP地址。
   选择弹性公网IP地址	单击弹性公网IP，在下拉列表中选择EIP2。

4. 在DNAT管理页签，单击创建DNAT条目。

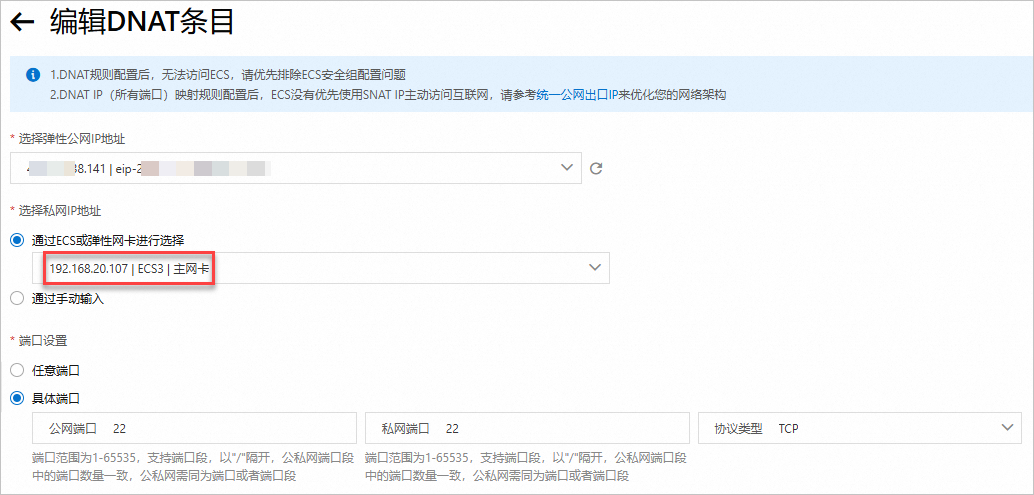

5. 在创建DNAT条目页面，配置以下参数，然后单击确定创建。

   为ECS3创建DNAT条目，本文以SSH服务作为远程访问的验证方式，请确保ECS3实例所属安全组已放通22号端口，具体操作请参见管理安全组规则。您可以根据自身实际需求创建对应的DNAT条目。

   说明

   SSH服务：采用面向连接的TCP协议传输，应用22号端口。



步骤五：为vSwitch-A2绑定自定义路由表

路由表由路由条目组成，每条路由条目指定了网络流量的目的地。除默认路由表外，您还可以创建自定义路由表，管理网络流量。

1. 在左侧导航栏，单击路由表，在路由表页面，单击创建路由表。

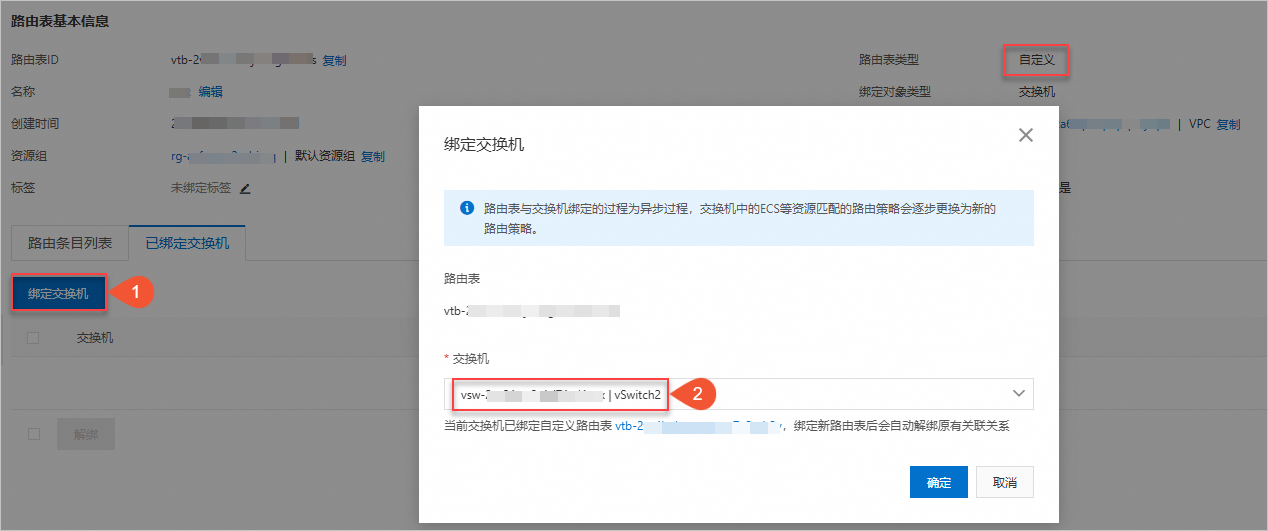

2. 在路由表页面，找到目标实例，单击绑定资源>立即绑定。

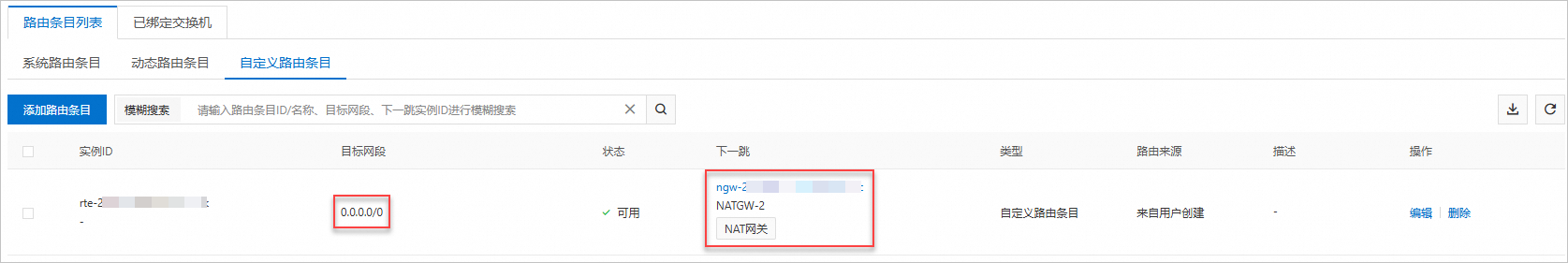

3. 在路由条目列表页签，单击自定义路由条目 > 添加路由条目。配置完成后，如下图所示：



结果验证

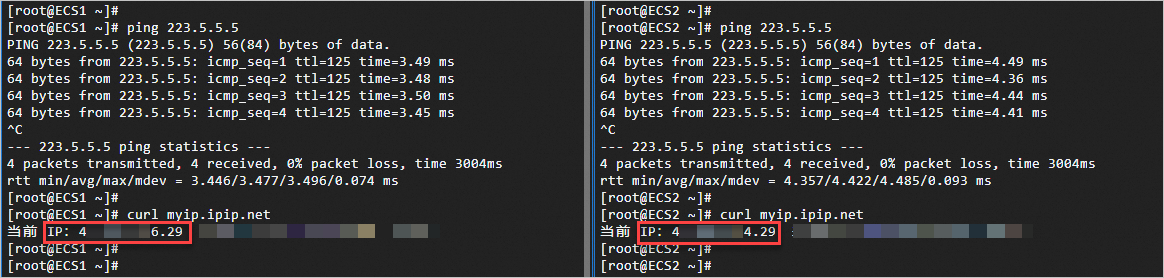

ping 223.5.5.5
curl myip.ipip.net

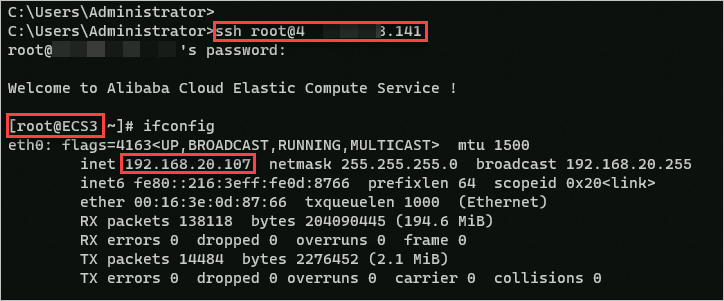

ssh root@EIP3
ifconfig
