本文为您介绍如何通过将弹性公网IP（Elastic IP Address，简称EIP）与辅助弹性网卡以普通模式绑定，实现单个ECS实例绑定多个EIP。

背景信息

  • 每个辅助弹性网卡支持分配多个辅助私网IP地址。辅助弹性网卡处于可用状态时，最多可以分配10个辅助私有IP地址。
  • 当以普通模式绑定时，每个辅助私网IP地址都可以绑定独立的弹性公网IP地址。关于普通模式的更多信息，请参见绑定辅助弹性网卡。
  • ECS实例需要通过公网IP才能与公网通信。在不使用辅助弹性网卡的情况下，每个ECS实例仅支持分配一个固定公网IP或绑定一个EIP。通过为辅助弹性网卡绑定弹性公网IP地址，您可以实现单个ECS实例分配多公网IP地址。如果您的ECS实例托管多个应用，每个应用可以对外呈现一个独立的公网IP地址，从而提高ECS实例的利用率。

业务场景

本文以下图场景为例。某公司在阿里云创建了ECS实例，ECS实例绑定了一个EIP。因公司业务拓展，需要ECS实例同时具备3个EIP。

您可以为辅助弹性网卡分配2个辅助私网IP，此时该辅助弹性网卡拥有1个主私网IP和2个辅助私网IP，然后将多个EIP与辅助弹性网卡的私网IP以普通模式一一绑定，实现单个ECS实例绑定多个EIP。 业务场景

前提条件

  • 您已经创建了ECS实例。具体操作，请参见使用向导创建实例。
  • 您已经创建了辅助弹性网卡，且辅助弹性网卡必须满足以下条件：
    • 辅助弹性网卡与要绑定的ECS实例属于同一个VPC。
    • 辅助弹性网卡所属的交换机必须与要绑定的ECS实例所属的交换机处于同一可用区。

    具体操作，请参见创建弹性网卡。

  • 您已经申请了3个EIP，且EIP的地域与要绑定的辅助弹性网卡的地域相同。具体操作，请参见申请EIP。

配置步骤

配置步骤

步骤一：分配多个辅助私网IP

通过在一张辅助弹性网卡上分配多个辅助私网IP地址，可以实现ECS实例的高利用率和负载故障时的流量转移。

  1. 登录ECS管理控制台。
  2. 在左侧导航栏中，选择网络与安全 > 弹性网卡。
  3. 在顶部菜单栏处，选择辅助弹性网卡所属的地域。
  4. 在弹性网卡页面，找到目标辅助弹性网卡，在操作列单击管理辅助私网IP。

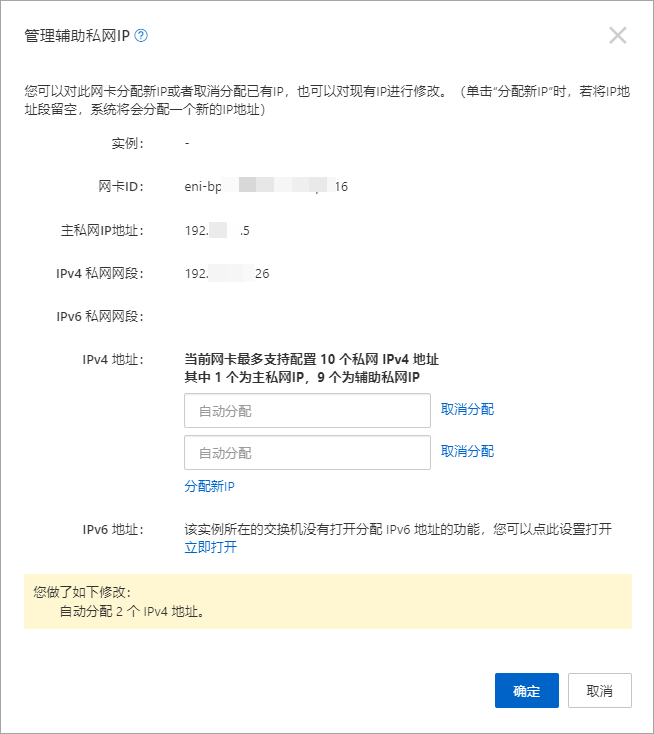

  5. 在管理辅助私网IP对话框，单击分配新IP，并单击确定。
    本示例单击2次 分配新IP，为辅助弹性网卡分配2个辅助私网IP。
    说明 您也可以手动输入辅助私网IP，取值在 IPv4私网网段范围内即可。如果您不输入IP值，系统会从 IPv4私网网段内随机分配IP。
  6. 返回弹性网卡页面，找到目标辅助弹性网卡，在操作列单击管理辅助私网IP，查看分配的辅助私网IP。
    查看分配的辅助私网IP

步骤二：将EIP绑定到辅助私网IP

  1. 登录弹性公网IP管理控制台。
  2. 在顶部菜单栏处，选择弹性公网IP的地域。
  3. 在弹性公网IP页面，找到目标弹性公网IP，在操作列单击绑定资源。
  4. 在绑定弹性公网IP至资源对话框，完成以下配置，然后单击确定。
    • 实例类型：选择辅助弹性网卡。
    • 所在资源组：选择弹性网卡所属的资源组。
    • 绑定模式：选择普通模式。
    • 选择要绑定的实例：选择要绑定的辅助私网IP。

      本步骤选择已经创建的辅助弹性网卡的主私网IP。

  5. 重复上述步骤，将其余2个EIP分别绑定到辅助弹性网卡上的辅助私网IP，使多个EIP与辅助私网IP一一绑定。

步骤三：将辅助弹性网卡绑定到ECS实例

  1. 登录ECS管理控制台。
  2. 在左侧导航栏，选择实例与镜像 > 实例。
  3. 在顶部菜单处，选择ECS实例的地域。
  4. 在实例页面，找到目标ECS实例，在操作列选择更多 > 网络和安全组 > 绑定辅助弹性网卡。
  5. 在绑定辅助弹性网卡对话框，选择要绑定的辅助弹性网卡，然后单击确定。

步骤四：配置辅助私网IP

辅助弹性网卡与ECS实例绑定后，您需要为ECS实例配置辅助私网IP。

本示例以操作系统为CentOS 7的ECS实例为例，介绍如何为ECS实例配置辅助私网IP。其他操作系统ECS实例的配置详情，请参见为Windows实例配置辅助私网IPv4地址和为Linux实例配置辅助私网IPv4地址。

  1. 登录ECS实例。
    关于连接方式的介绍，请参见 连接方式概述。
  2. 执行ip address命令，查看辅助弹性网卡的MAC地址。
    查看MAC地址
  3. 为辅助弹性网卡配置辅助私网IP。
    1. 执行以下命令，打开网卡配置文件。
      vi /etc/sysconfig/network-scripts/ifcfg-eth1
    2. 按i键进入编辑模式，并根据以下信息，修改网卡配置文件。
      DEVICE=eth1  #表示新配置的辅助弹性网卡eth1
BOOTPROTO=no
ONBOOT=yes
TYPE=Ethernet
USERCTL=yes
PEERDNS=no
IPV6INIT=no
PERSISTENT_DHCLIENT=yes
HWADDR=00:16:**:**:fd:d6  #配置辅助弹性网卡对应的MAC地址
IPADDR0=192.xx.xx.5     #配置辅助弹性网卡的主私网IP
IPADDR1=192.xx.xx.8     #配置辅助弹性网卡的辅助私网IP 1
IPADDR2=192.xx.xx.9    #配置辅助弹性网卡的辅助私网IP 2
DEFROUTE=no  # 表示网卡接口不是默认路由。为避免在启动（ifup）弹性网卡时改变ECS实例活动的默认路由，不要将eth1设置为默认路由

      修改完成后，按Esc键、输入:wq！并按Enter键，保存修改后的配置文件并退出编辑模式。

  4. 执行以下命令，重启网络服务。
    service network restart

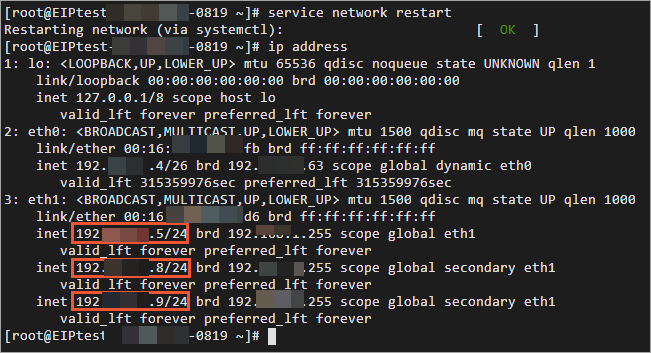

配置成功后，您可以执行 ip address命令查看配置的辅助私网IP。

步骤五：测试网络连通性

本示例以操作系统为CentOS 7的ECS实例为例，介绍如何测试ECS实例到目的网络的连通性。

  1. 登录ECS实例。
    关于连接方式的介绍，请参见 连接方式概述。

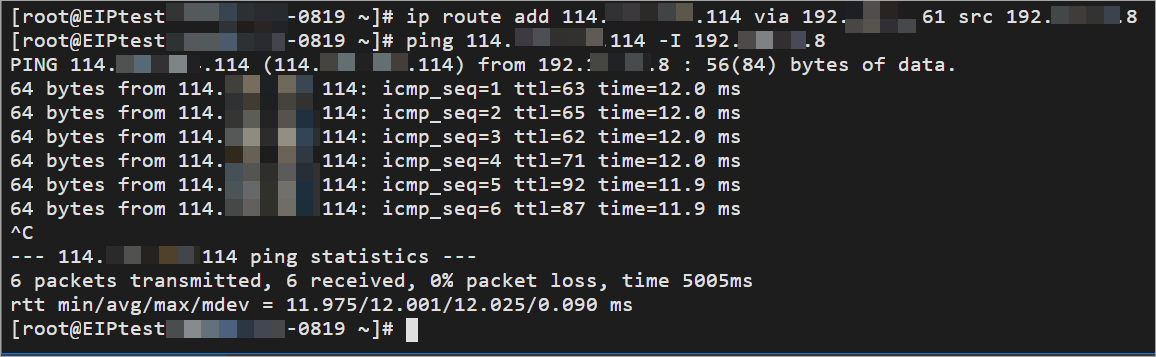

  2. 执行以下命令，配置源地址为辅助私网IP的静态路由。
    ip route add <目的网络> via <辅助私网IP的网关> src <辅助私网IP>
    说明 如何查看辅助私网IP的网关，请参见 准备工作。
  3. 执行以下命令，验证辅助私网IP到目的网络的连通性。
    ping <目的网络> -I <辅助私网IP>

    经验证，辅助私网IP到目的网络的连通性正常，即EIP绑定多个辅助私网IP生效。
