在阿里云上创建Kubernetes集群时,通常情况下,可以选择自动创建专有网络,使用默认的网络地址即可。在某些复杂的场景下,需要您自主规划ECS地址、Kubernetes Pod地址和Service地址。本文将介绍阿里云VPC环境下Kubernetes里各种地址的作用,以及地址段该如何规划。

Kubernetes网段基本概念

  • VPC网段。您在创建VPC选择的地址段。只能从10.0.0.0/8、172.16.0.0/12、192.168.0.0/16三者当中选择一个。
  • 交换机网段。在VPC里创建交换机时指定的网段,必须是当前VPC网段的子集(可以跟VPC网段地址一样,但不能超过)。交换机下面的ECS所分配到的地址,就是从这个交换机地址段内获取的。一个VPC下,可以创建多个交换机,但交换机网段不能重叠。
  • Pod地址段。Pod是Kubernetes内的概念,每个Pod具有一个IP地址。在阿里云容器服务上创建Kubernetes集群时,可以指定Pod的地址段,不能和VPC网段重叠。例如VPC网段用的是172.16.0.0/12,Kubernetes的Pod网段就不能使用172.16.0.0/16、172.17.0.0/16等,因为这些地址都涵盖在172.16.0.0/12里了。
  • Service地址段。Service也是Kubernetes内的概念,每个Service有自己的地址。同样,Service地址段也不能和VPC地址段重合,而且Service地址段也不能和Pod地址段重合。Service地址只在Kubernetes集群内使用,不能在集群外使用。
VPC网段结构如下图。VPC网段结构

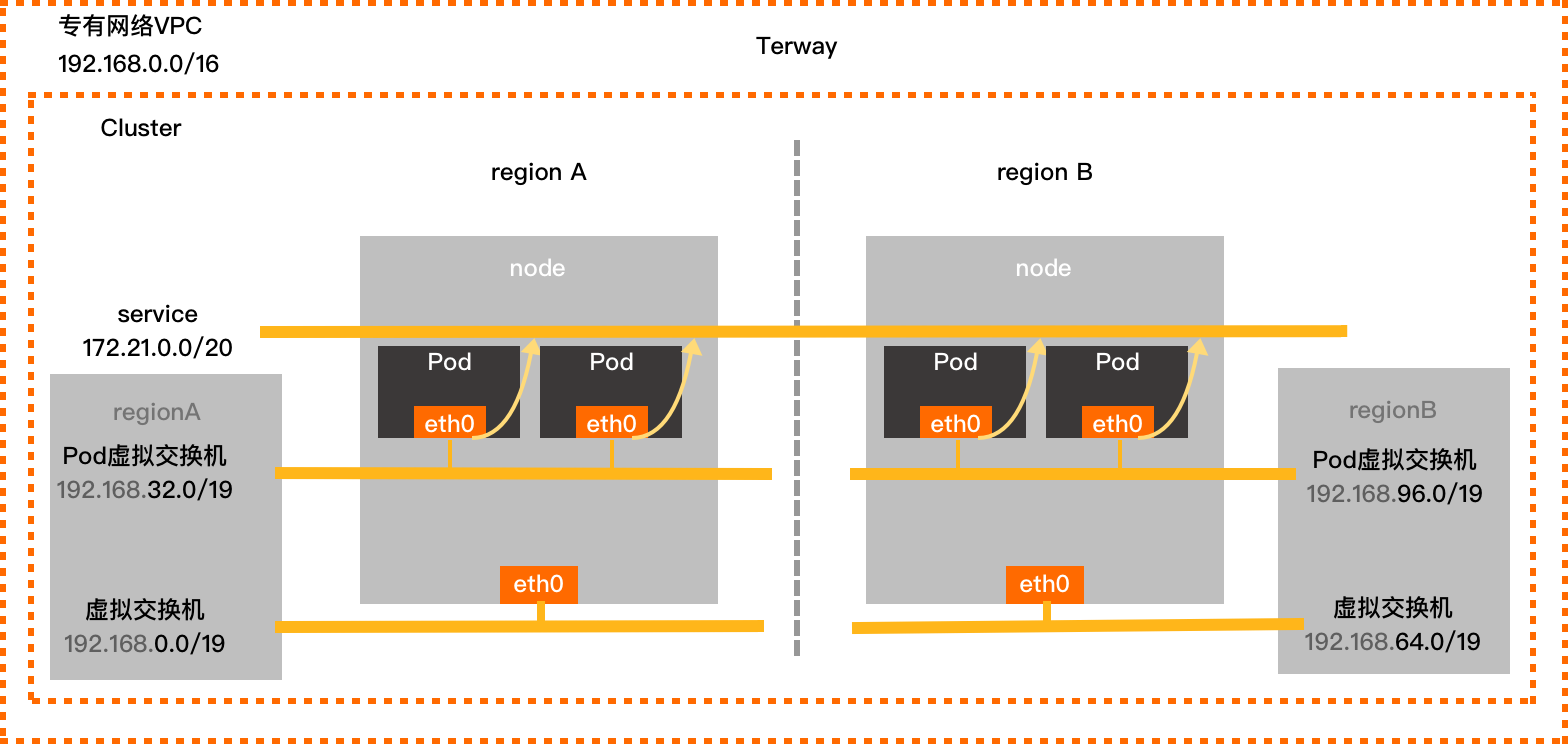

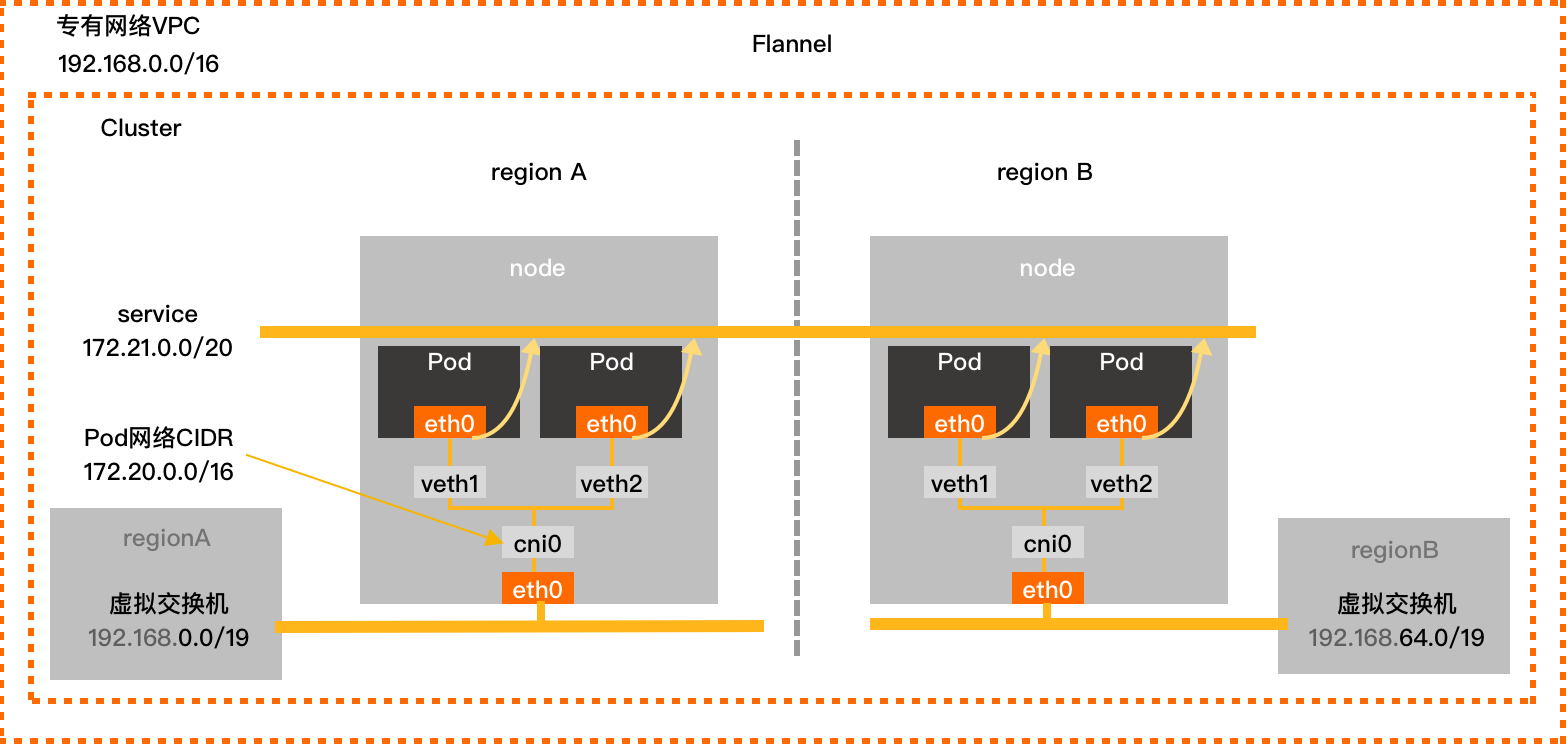

Kubernetes网段和VPC网段关系如下图。Kubernetes网段和VPC网段关系

如何选择地址段

  • 单VPC+单Kubernetes集群场景

    这是最简单的情形。VPC地址在创建VPC的时候就已经确定,创建Kubernetes集群时,选择的Pod及Service地址段和当前VPC不一样的地址段即可。

  • 单VPC+多Kubernetes集群场景

    一个VPC下创建多个Kubernetes集群。在默认的网络模式下(Flannel),Pod的报文需要通过VPC路由转发,容器服务会自动在VPC路由上配置到每个Pod地址段的路由表。所有Kubernetes集群的Pod地址段不能重叠,但Service地址段可以重叠。

    VPC地址是创建VPC的时候确定的,创建Kubernetes时,为每个Kubernetes集群选择一个不重叠的地址段,不仅不能和VPC地址重叠,也不和其他Kubernetes Pod段重叠。

    说明 这种情况下Kubernetes集群部分互通,一个集群的Pod可以直接访问另外一个集群的Pod和ECS,但不能访问另外一个集群的Service。
  • VPC互联场景
    两个VPC网络互联的情况下,可以通过路由表配置哪些报文要发送到对端VPC里。如下表所示,VPC 1使用地址段192.168.0.0/16,VPC 2使用地址段172.16.0.0/12,我们可以通过路由表,指定在VPC 1里把目的地址为172.16.0.0/12的报文都发送到VPC 2。
    路由表
    表 1. VPC互联场景
    类别 地址段 目的端 转发到
    VPC 1 192.168.0.0/16 172.16.0.0/12 VPC 2
    VPC 2 172.16.0.0/12 192.168.0.0/16 VPC 1
    在这种情况下,VPC 1里创建的Kubernetes集群有以下限制:
    • 不能和VPC1的地址段重叠
    • 不能和VPC2的地址段重叠
    • 不能和其他集群的地址段重叠
    • 不能和Pod的地址段重叠
    • 不能和Service的地址段重叠
    在VPC 2创建Kubernetes集群也是如此。

    这个例子中,Kubernetes集群Pod地址段可以选择10.0.0.0/8下的某个子段。

    说明 这里要特别关注转发到VPC 2的地址段,可以把这部分地址理解成已经占用的地址,Kubernetes集群不能和已经占用的地址重叠。

    如果VPC 2里要访问VPC 1的Kubernetes Pod,则需要在VPC 2里配置到VPC1 Kubernetes集群Pod地址的路由。

  • VPC网络到IDC的场景

    和VPC互联场景类似,同样存在VPC里部分地址段路由到IDC,Kubernetes集群的Pod地址就不能和这部分地址重叠。IDC里如果需要访问Kubernetes里的Pod地址,同样需要在IDC端配置到专线VBR的路由表。
